AutoCAD Architecture 2011. Руководство пользователя (глава 6)

Управление чертежами

Функция "Управление чертежами" задает определенный порядок процессов, связанных с
проектированием модели здания и разработкой документации, и автоматизирует их выполнение. Эта
функция предоставляет инструменты автоматизации, которые полезны в управлении проектированием,
в просмотре проекта и строительстве здания.

При управлении файлами проекта с использованием этой функции поддерживается единообразие
всех аспектов проекта. Каждый участник проектной группы обеспечивается централизованной средой
проектирования, дающей возможность доступа к текущим документам, от шаблонов проекта до
разрезов и фасадов.

Работа в среде проекта

Создавать конструкторскую документацию при помощи функции "Управление
чертежом" программы AutoCAD Architecture намного более эффективно, чем создавать
отдельные чертежи, а затем компоновать их.

Откройте

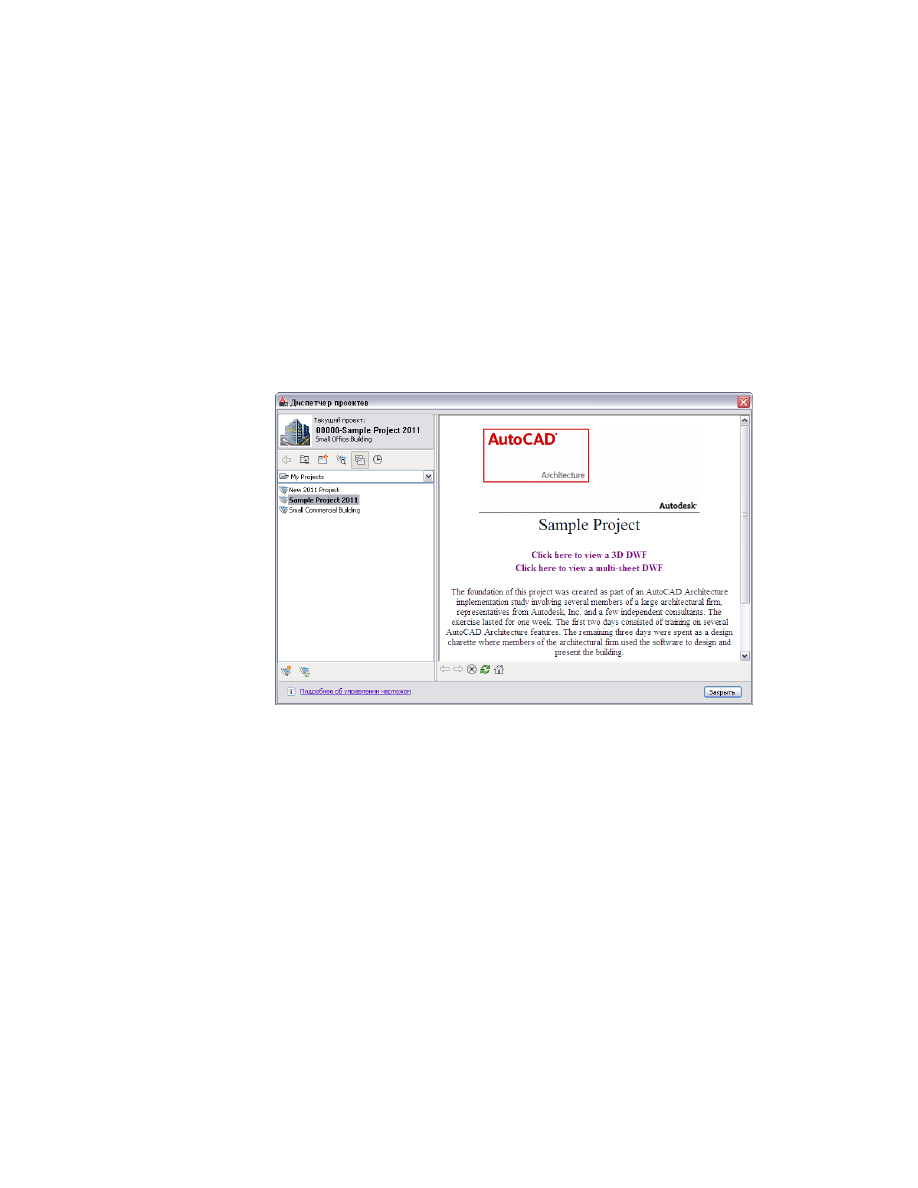

Диспетчер проектов

на стр. 336 и

создайте структуру проекта

с нуля

на стр. 346,

по

-----

Создание нового проекта

шаблону

на стр. 342 или

по существующему

проекту

на стр. 345.

Определите вертикальные

уровни

на стр. 400 для

проекта.

-----

Определение высотных отметок
этажей

317

Определите

свойства проекта

на стр. 348 и

элементы

на стр. 353.

-----

Введите информацию о проекте

Систематизируйте чертежи по

категориям

на стр.

411.

-----

Добавление категорий в проект

Создайте

конструкции

на стр. 427 и назначьте им

горизонтальное размещение в здании с

секциями

на стр. 408.

-----

Конструирование здания

Создайте

виды

на стр. 481

-----

Создание видов здания

Создайте

лист

на стр. 514 для чертежа проекта.

-----

Создание листа

Добавьте

виды

на стр. 494 в лист.

-----

Добавление чертежей в лист

318 | Глава 6 Управление чертежами

Выполните публикацию

на стр. 542 листов.

-----

Печать листов

Понятия, связанные с управлением чертежами

Функция "Управление чертежами" из AutoCAD Architecture позволяет создавать
проекты больших зданий, состоящие из множества файлов чертежей. Ключевые
понятия данной функции описаны в последующих разделах.

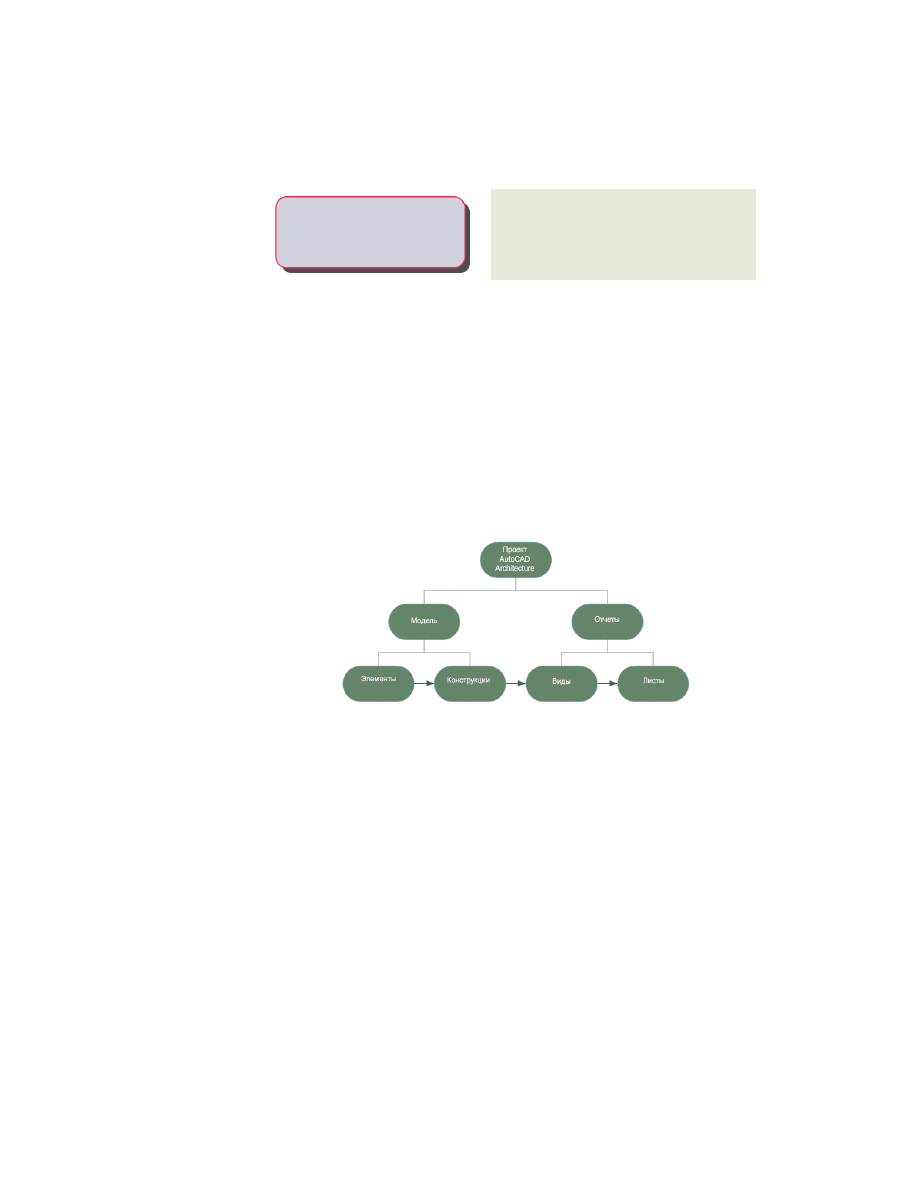

Проект

На верхнем уровне модели зданий концептуально организованы в виде проектов.
Проект состоит из 2 частей: модели здания и отчетных документов, сформированных
на основе модели. Модель здания состоит из конструкций и элементов, тогда как
отчеты состоят из видов и листов. В проекте конструкции связываются ссылками в
виды, а виды - ссылками в листы.

Конструкции

Каждая конструкция описывает одну часть проекта здания и приписывается
конкретному уровню и секции в проекте. Распределенные конструкции, например
навесные стены, могут быть связаны с несколькими уровнями и секциями.

Например, первый уровень вашего проекта здания может содержать конструкцию
внешней оболочки, конструкцию заполнения первого уровня и конструкцию
внутренних перегородок первого уровня.

Конструкция может состоять из объектов чертежа, таких как стены и двери, внешних
ссылок на элементы или их комбинации. Например, конструкция заполнения первого
уровня может содержать несущие стены, прорисованные непосредственно в
конструкции, и элемент лифт, вставленный в качестве внешней ссылки.

Понятия, связанные с управлением чертежами | 319

Конструкции текущего проекта можно создавать заново и редактировать. Также
можно импортировать чертежи и выполнять их преобразование или добавлять их
в конструкции. Конструкции можно импортировать в проект физически или путем
создания связи.

Конструкции связываются ссылками в виды. Для получения дополнительной
информации см. раздел

Конструкции

на стр. 423.

Виды

После определения структуры здания и назначения конструкций на уровни и в
секции можно сформировать отчеты (виды и листы) на основе модели здания. Чтобы
представить определенный вид проекта здания, в вид при помощи ссылок
автоматически вносится ряд конструкций. Чтобы создать чертеж "Вид", сначала надо
решить, какую часть здания необходимо увидеть и какой тип изображения предстоит
сгенерировать. Можно, например, создать отраженный план потолка второго этажа
или план каркаса третьего этажа.

Также можно создать комбинированный вид всех этажей здания.

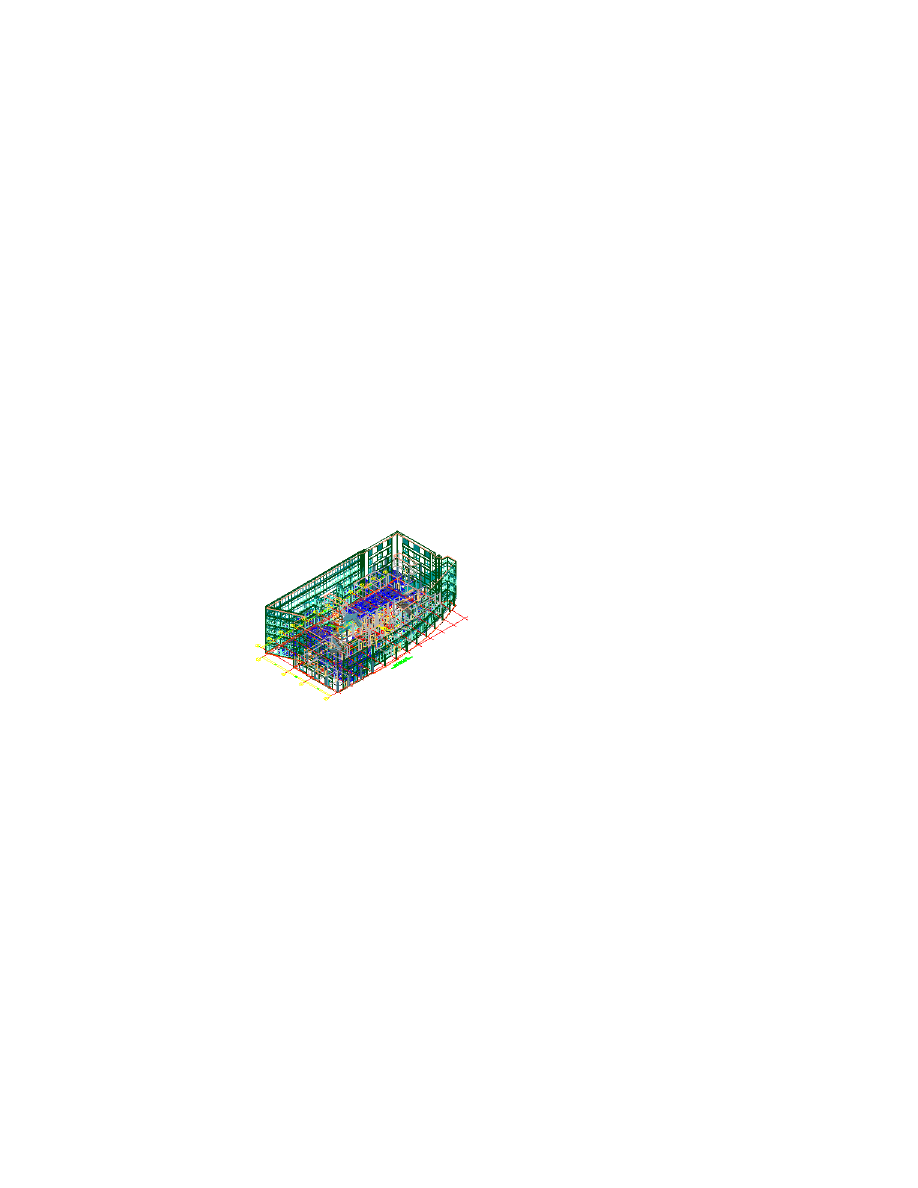

3D вид здания в целом

Чертежи видов автоматически ссылаются на соответствующие конструкции с учетом
их расположения в здании. Например, чтобы создать план этажа для западного крыла
третьего этажа, потребуется создать вид, который ссылается на все конструкции,
предназначенные для третьего этажа и западного крыла. В него также будет внесена
навесная стена, идущая со второго по шестой этажи. Можно сослаться на
дополнительные конструкции, которые требуется показать на виде, даже если они
не находятся на данном этаже (например контур здания).

К чертежу вида также можно добавить данные, такие как аннотация, размеры и
спецификации. Решение о том, создавать ли аннотации на чертеже вида или на листе,
принимается в зависимости от специфических особенностей документооборота и
конкретных задач.

320 | Глава 6 Управление чертежами

В качестве организационных инструментов могут использоваться три разных типа
чертежей видов; каждый тип имеет свой собственный шаблон и обозначается
соответствующим значком.

■

Чертеж "Общий вид"

■

Чертеж "Вид с подробностями"

■

Чертеж "Вид разреза/фасада"

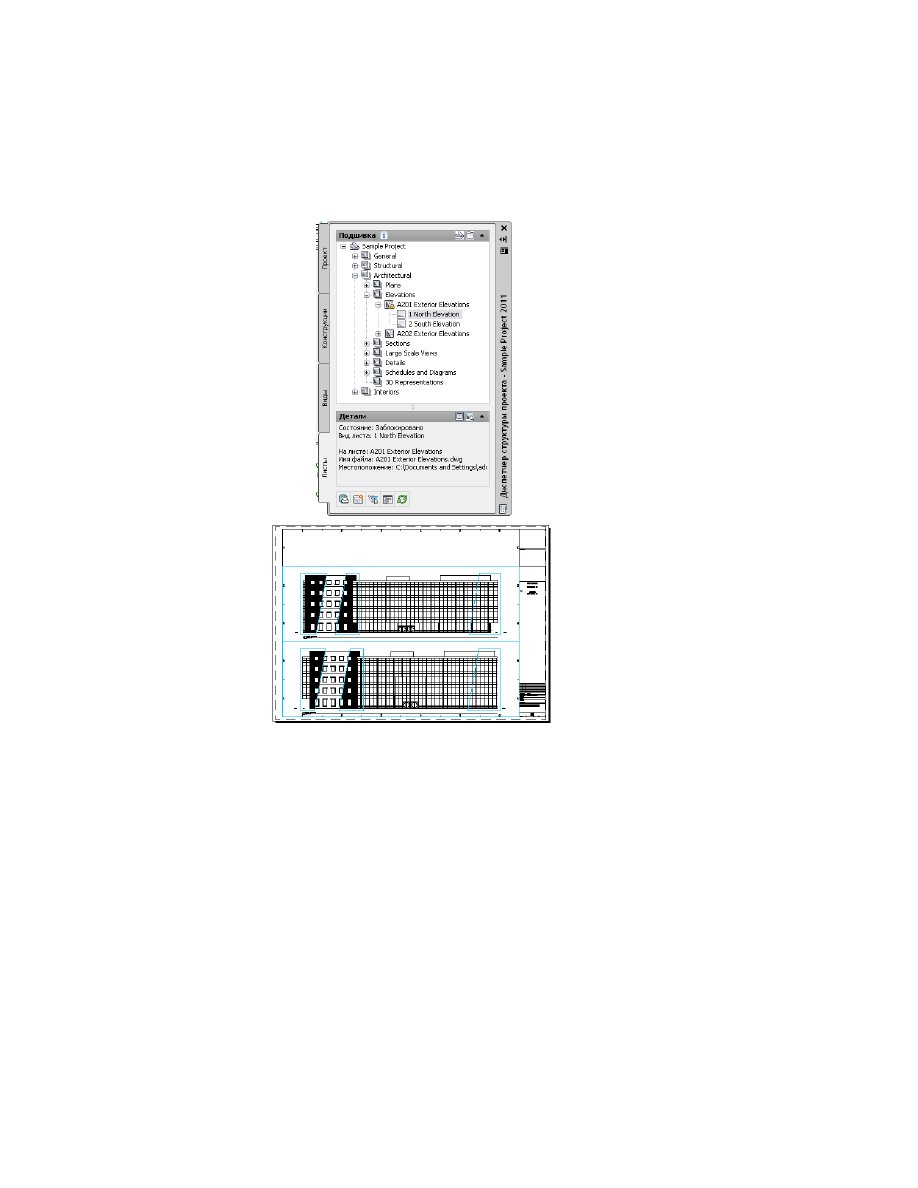

Виды связываются ссылками в листы. Для получения дополнительной информации
о системе видов AutoCAD Architecture см. раздел

Виды

на стр. 474.

Листы

Листы используются для вывода на печать чертежей проекта здания.

Система листов в AutoCAD Architecture состоит из следующих компонентов:

■

Лист: лист представляет собой вкладку пространства листа, которая была
зарегистрирована как лист. Лист может содержать один или несколько видов
листа. Для получения дополнительной информации см. раздел "Работа в
пространствах модели и листа" в справочной системе AutoCAD.

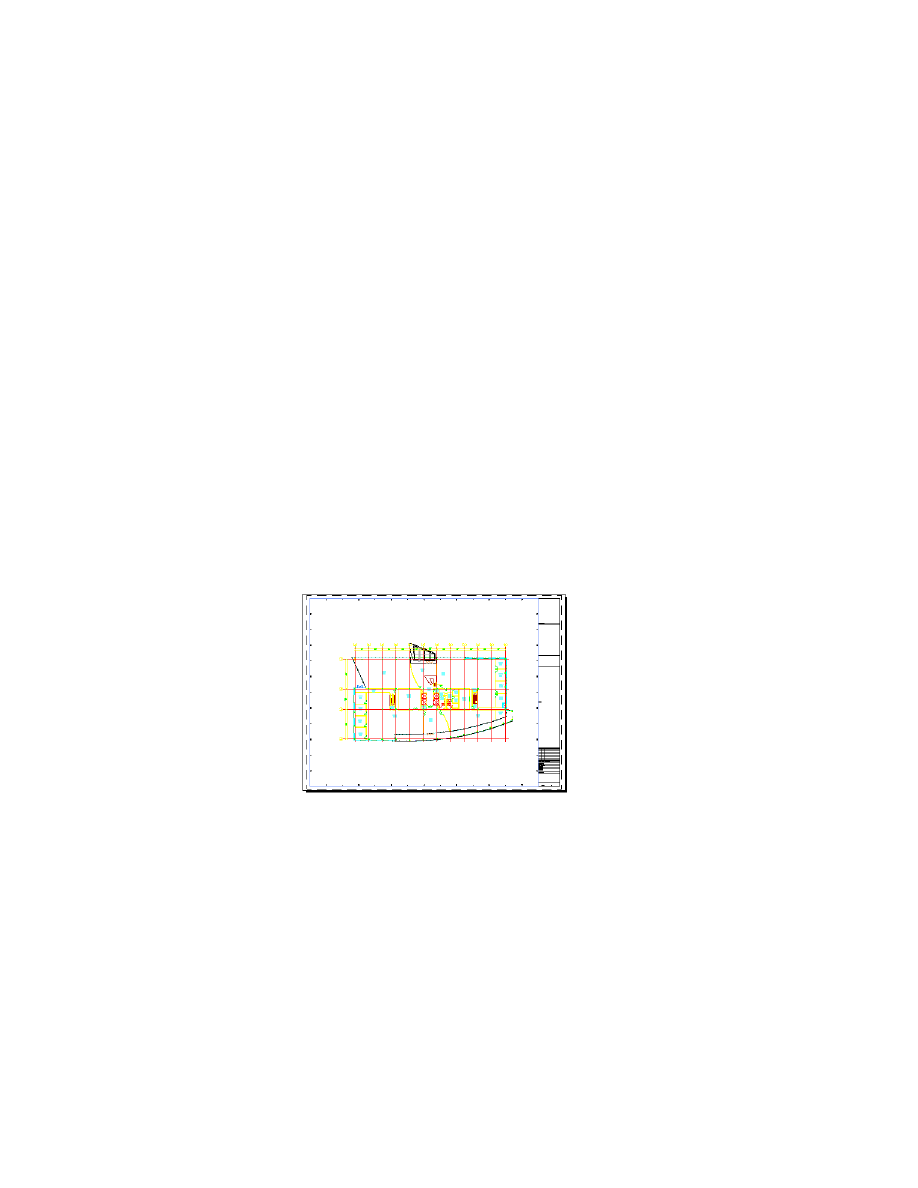

Лист с видом листа "План здания"

■

Виды листа: вид листа представляет собой видовой экран пространства листа,
созданный путем перетаскивания вида пространства модели с чертежа вида в
Диспетчере чертежей.

Понятия, связанные с управлением чертежами | 321

Подшивка для проекта AutoCAD Architecture

Каждый проект в AutoCAD Architecture содержит простую подшивку проекта,
в которую входят все листы проекта.

■

Чертеж с листами: чертеж с листами - это файл DWG, содержащий один или
несколько листов.

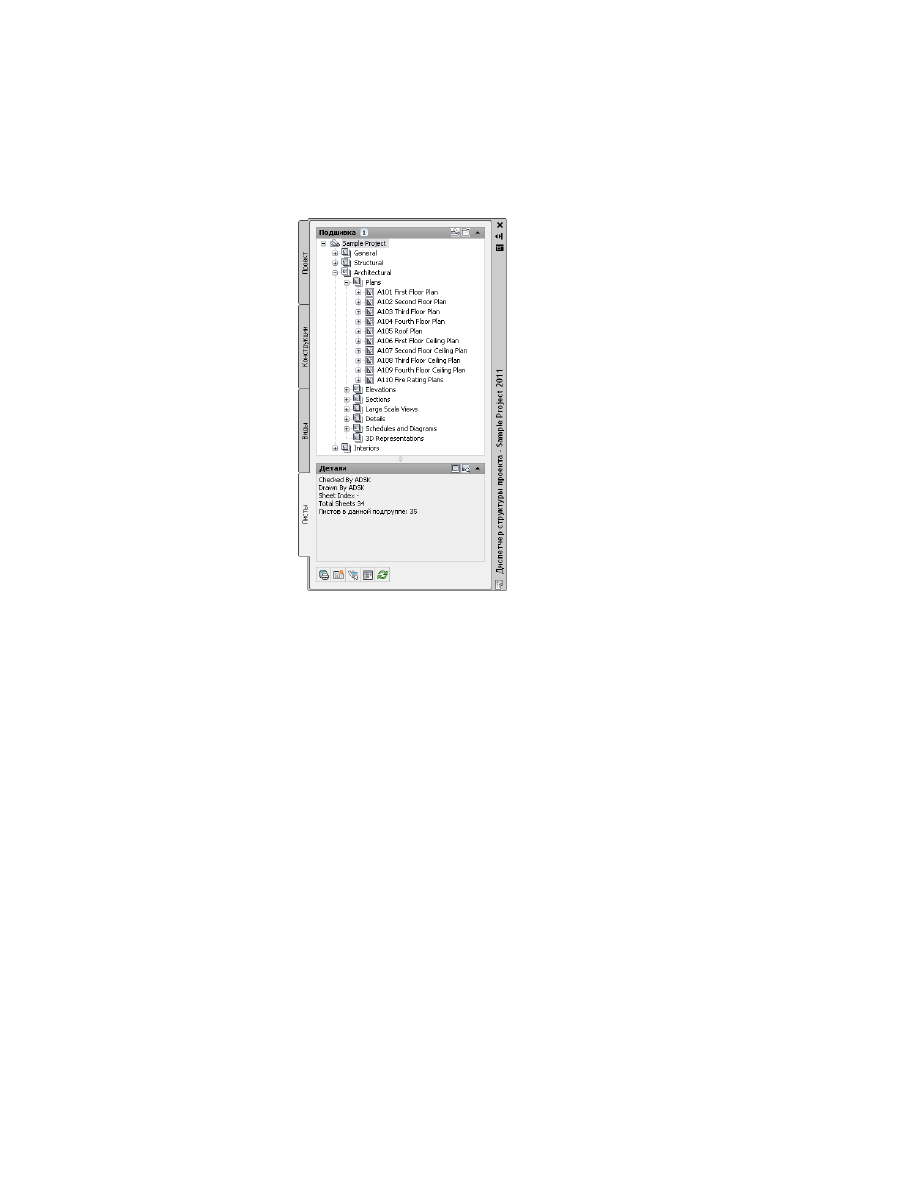

Списки подшивок, листов, видов листов, чертежей с листами и видов пространства
модели приведены на вкладках "Листы" и "Виды" Диспетчера структуры проекта.

Хотя рекомендуется размещать аннотации на виде, можно добавлять их на лист в
форме марок, размеров и спецификаций. Для получения дополнительной информации
см. раздел

Листы

на стр. 511.

Стандарты проекта

В AutoCAD Architecture есть функция "Стандарты проекта". Функция "Стандарты
проекта" предоставляет механизм создания, сохранения и синхронизации стилей и
параметров экранного отображения в объеме всего проекта AutoCAD Architecture.
В рамках проекта можно задать стили стандартов, параметры отображения и
стандарты программы AutoCAD, которые используются во всех чертежах проекта.

Понятия, связанные с управлением чертежами | 323

Стили стандартов и настройки отображения определены в чертежах стандартов,
связанных с проектом. Синхронизация проекта с этими стандартами поддерживается
в течение всего срока работы над проектом. Для получения дополнительной
информации см. раздел

Стандарты проекта

на стр. 641.

Палитры инструментов проекта и Библиотека компонентов

Помимо чертежей стандартов в процессе настройки проекта можно задать для него
особые инструментальные палитры и Библиотеку компонентов. Задаваемый
пользователем путь к корневой папке библиотеки инструментов обеспечивает
формирование правильной ссылки на чертеж библиотеки в определениях
инструментов.

Управление внешними ссылками

Система внешних ссылок позволяет работать с исходными файлами, которые
находятся в разных местах на компьютере или в сети. Можно задать внешние ссылки
спецификациям, маркам аннотаций и размерам. Над одним и тем же проектом
одновременно может работать много людей.

Пользователь задает, являются ли пути для ссылок полными внешними или
относительными внешними путями.

Более подробная информация о внешних ссылках приведена в разделе "Внешние
ссылки" справочной системы AutoCAD.

Более подробную информацию о составлении комментариев к внешним ссылкам в
проекте см. в разделе

Аннотирование проекта

на стр. 562.

Виртуальные диски

AutoCAD Architecture поддерживает сетевые диски в среде проекта. Можно поставить
в соответствие одно и то же обозначение диска разным серверам с одинаковой
структурой проекта. Если в проекте AutoCAD Architecture используются виртуальные
диски, пользователю не требуется при каждом открытии файлов чертежей проекта
с разных серверов обновлять к ним путь. Для получения дополнительной информации
см. в разделе

Работа с удаленно расположенными рабочими группами

на стр. 335.

XML-структура

В основе проекта AutoCAD Architecture лежит XML-структура. Для каждого файла
чертежа, который создается в проекте - например, чертежа этажа или несущего
элемента - создается сопровождающий его XML-файл. XML-файл содержит такую
информацию о проекте, как информация о уровне и секции. Кроме того, можно
повторно воспользоваться любым чертежом, созданным в ходе выполнения проекта,

324 | Глава 6 Управление чертежами

а также и вне его рамок, потому что сам файл чертежа не содержит информации,
жестко связывающей его с проектом.

Уровни и секции

Проект позволяет создать структуру уровней (этажей) и секций (крыльев), которая
определяет, где в здании расположены конструкции проекта. Новый проект по
умолчанию содержит один уровень и одну секцию. В ходе работы над проектом
уровни и секции можно добавлять. Матрица уровней и секций формирует структуру,
позволяющую однозначно определять компоненты здания. Например, в вашем
здании может иметься конструкция, назначенная категории "Второй этаж - западное
крыло".

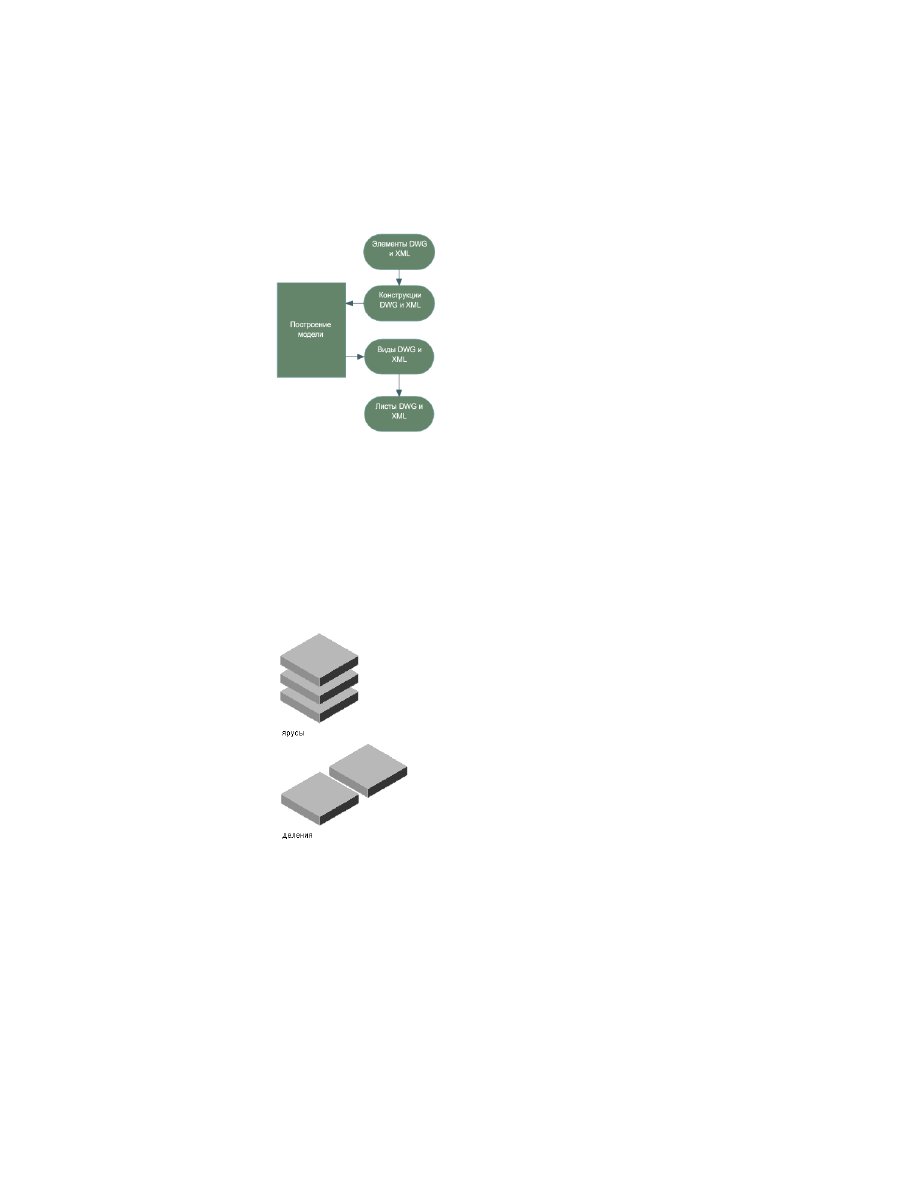

Схема уровней и секций

Такие объекты здания, как навесные стены и шахты лифта, могут быть распределены
на несколько уровней и секций. Для данных типов объектов здания может
использоваться распределенная конструкция.

Понятия, связанные с управлением чертежами | 325

Для получения дополнительной информации см. в разделах

Уровни

на стр. 399 и

Секции

на стр. 408.

Категории

Для облегчения организации структуры здания компоненты проекта здания, такие
как конструкции, виды и листы, можно разбить на категории. Можно использовать
такие категории, как оболочка, каркас и внутренние перегородки. Отнесение
конструкции к некоторой категории позволяет выполнять фильтрацию при
формировании видов.

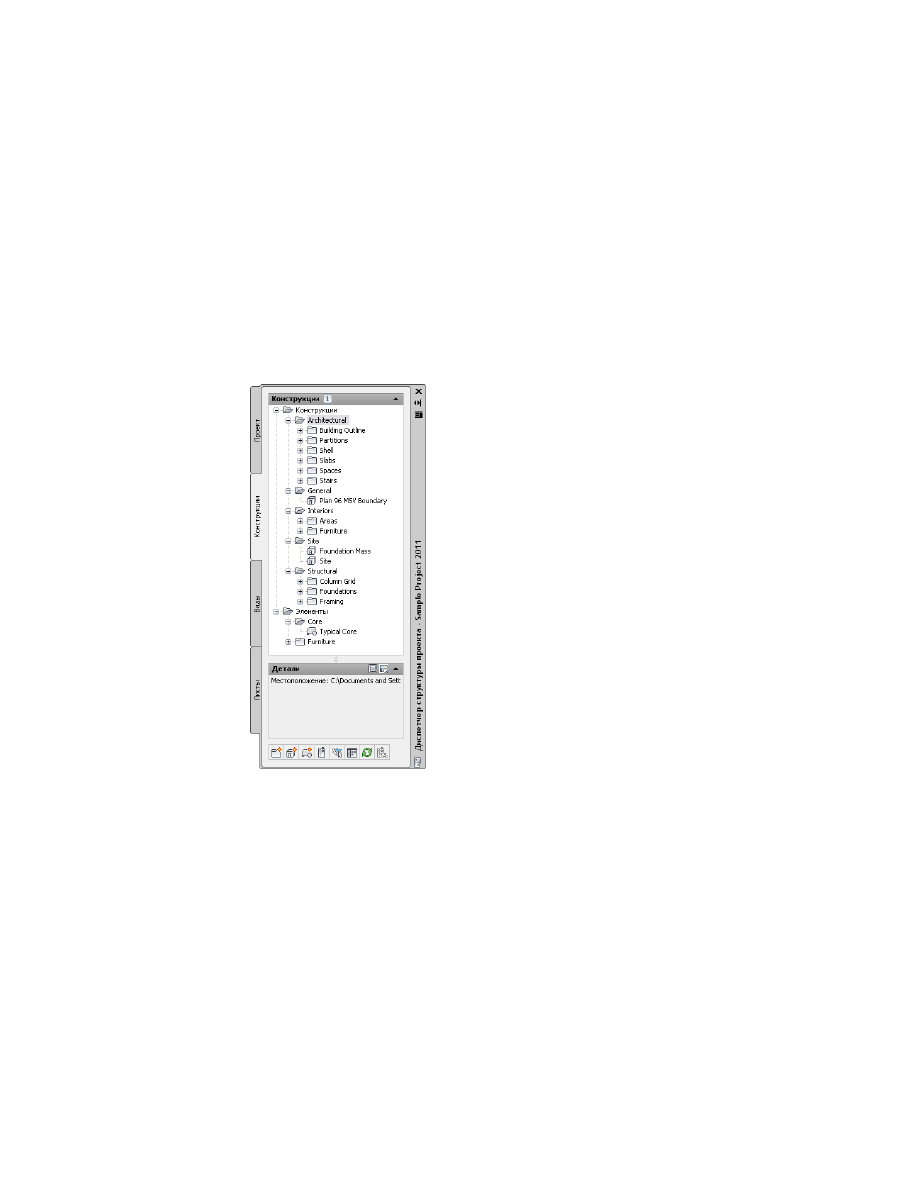

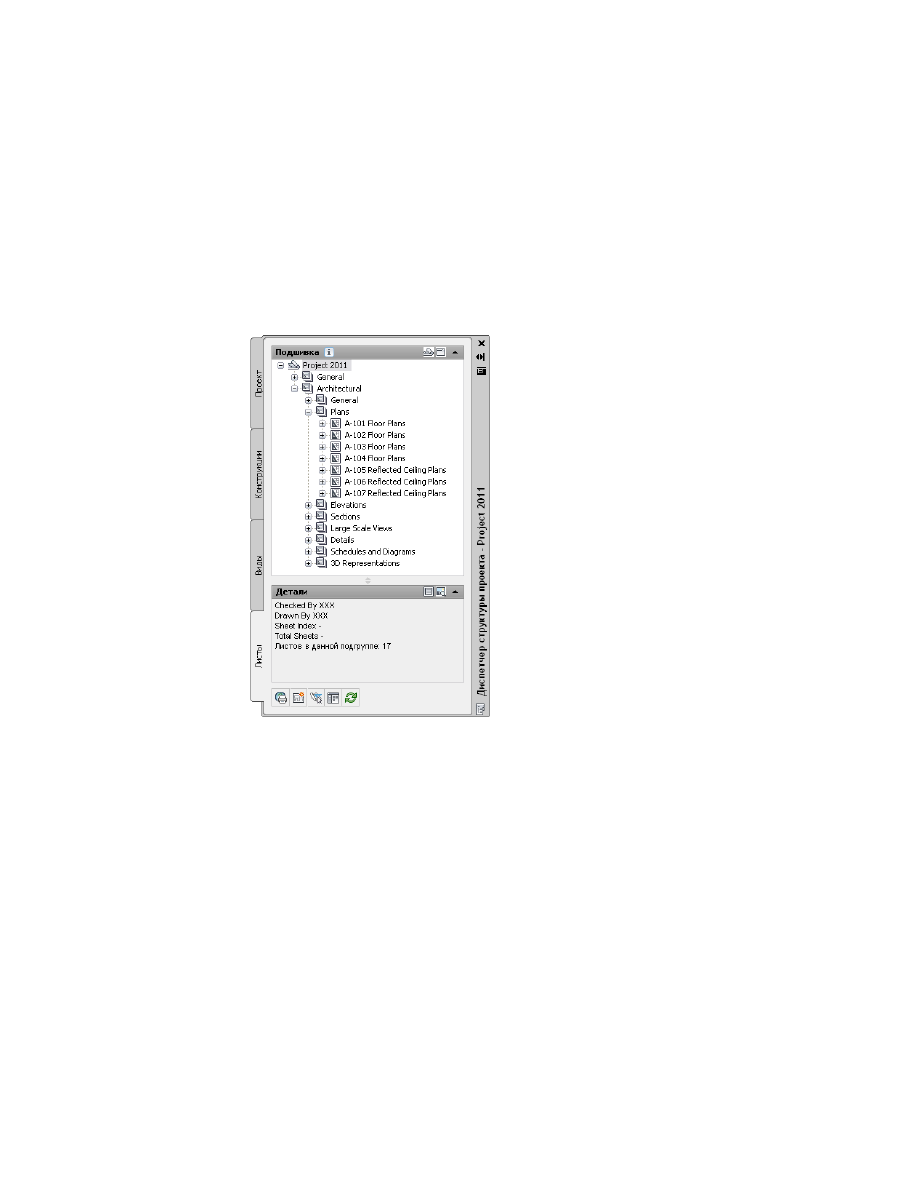

Категории конструкций в Диспетчере структуры проекта

Для получения дополнительной информации см. в разделе

Категории

на стр. 411.

Структура проекта

При создании нового проекта AutoCAD Architecture автоматически создает среду
проекта, в которой отдельные файлы подключаются к определенному проекту. Такая
среда включает в себя 3 основных компонента:

326 | Глава 6 Управление чертежами

файл проекта (APJ)

файл проекта (APJ) содержит:

■

имя и номер проекта;

■

информацию о уровнях и секциях;

■

настройки для шаблонов проекта, деталей проекта, стандартов проекта, палитр
проекта и способ связывания с внешними ссылками.

Здесь же проводится конфигурация стандартных стилей, параметров графического
представления и стандартов AutoCAD. Для получения дополнительной информации
см. в разделе

Работа со свойствами проекта

на стр. 348. Можно использовать в качестве

шаблона для нового проекта имеющийся файл с расширением APJ . Для получения
дополнительной информации см. в разделе

Создание нового проекта на основании

шаблона (копирование проекта)

на стр. 342.

ПРИМЕЧАНИЕ

Файл APJ представляет собой корректный XML-документ. Его можно

открывать и редактировать с помощью редактора XML.

Стандартная (устанавливаемая по умолчанию) структура
категорий

При создании нового проекта по умолчанию создается следующая структура
категорий:

Данные категории не содержат данных, если новый проект не создан на основе
имеющегося проекта с файлами чертежей.

Данные категории верхнего уровня могут быть переадресованы так, чтобы они
указывали на другие папки. Для каждой категории верхнего уровня должна
существовать уникальная папка. Они не могут быть вложенными друг в друга в
дереве категорий. В каждой из них можно создавать подкатегории. Для получения
дополнительной информации см. в разделе

Категории

на стр. 411.

Структура проекта | 327

Подшивка проекта

В AutoCAD Architecture листы проекта группируются в подшивки или в проект.
Подшивка позволяет устанавливать общие настройки для целого ряда листов.

Когда создается новый проект, для него создается своя собственная подшивка.
Подшивка проекта отображается на вкладке "Листы" Диспетчера структуры проекта.

Подшивка проекта в Диспетчере структуры проекта AutoCAD Architecture

С проектом можно связать всего лишь одну подшивку. Изменить подшивку
существующего проекта нельзя, но можно изменить ее свойства. Для получения
дополнительной информации см. в разделе

Задание свойств подшивки проекта

на

стр. 516.

Перед началом работы: внешние ссылки

В качестве одного из средств создания проекта и управления им функция "Управление
чертежами" использует внешние ссылки. Элементы связываются ссылками в
конструкции, конструкции связываются в виды, а виды - в печатаемые листы.
Механизм работы со ссылками идентичен обычной для AutoCAD функции

328 | Глава 6 Управление чертежами

"Управление внешними ссылками". Однако здесь к базовым методам добавлены
новые возможности.

Внешние ссылки, которые создаются при управлении чертежами, могут автоматически
использовать данные проекта, тогда как для ссылок, созданных вручную с помощью
палитры внешних ссылок или командной строки, такая возможность не
предусматривается. Например, при вставке по внешней ссылке в вид конструкция,
размещаемая на определенном уровне, будет использовать данные отметки этого
уровня (определенные в проекте) для управления координатой точки вставки по
оси Z.

При работе в среде проекта для вставки чертежей проекта в другие чертежи проекта
рекомендуется использовать не стандартный для AutoCAD Диспетчер внешних
ссылок, а Диспетчер структуры проекта. Диспетчер внешних ссылок AutoCAD не
различает чертежи, входящие и не входящие в проект. Если по ошибке файл, не
относящийся к проекту, по внешней ссылке вставляется в файл проекта, для такого
файла теряется возможность полномасштабного использования функций управления
чертежами.

При определении чертежа проекта в Диспетчере структуры проекта создается
сопровождающий его файл XML. XML-файл играет при создании проекта
определяющую роль. Его нельзя удалять ни при каких обстоятельствах (пока не
удаляется весь проект). Данный файл XML содержит:

■

информацию о назначениях уровней и секций;

■

информацию о видовых экранах и библиотечных компонентах, соответствующих
типу чертежа.

В ходе работы над проектом учитывайте следующие рекомендации:

■

Не удаляйте никаких XML-файлов, сформированных функцией "Управление
чертежами". Эти файлы совершенно необходимы в работе над проектом.

■

Для создания, изменения и вставки файлов проекта в рамках проекта используйте
Диспетчер структуры проекта. Если требуется использовать в проекте файл, не
относящийся к проекту, вначале преобразуйте его в файл проекта. Для получения
дополнительной информации см. в разделе

Преобразование чертежа в элемент

на стр. 458

Преобразование чертежа в конструкцию

на стр. 431.

■

"Управление чертежами" поддерживает возможность использования для внешних
ссылок относительных путей. При настройке проекта можно выбрать
использование полных или относительных путей. Использование относительных
путей для внешних ссылок облегчает перемещение проекта и его пересылку, а
также снижает вероятность того, что придется менять пути к компонентам
проекта. Более подробная информация об относительных и полных путях

Перед началом работы: внешние ссылки | 329

приведена в разделе "Задание путей к внешним чертежам" справочной системы
AutoCAD.

ПРИМЕЧАНИЕ

Изменение в существующем проекте полных путей к внешним

ссылкам на относительные или относительных на полные приведет к изменению
имеющихся путей. Исключением является ситуация, когда путь к внешней ссылке
указывает на местоположение вне папок проекта, или иная ситуация, при
которой относительные пути не поддерживаются. Информация о процедуре
добавления путей поиска местоположения проекта приведена в разделе

Задание параметров проекта по умолчанию

на стр. 333.

Ознакомьтесь перед началом работы: Работа в сетях

При работе над крупным проектом он может размещаться на сетевом сервере, доступ
к которому может быть разрешен одновременно большому числу пользователей. Во
избежание сбоев в работе соблюдайте следующие правила:

■

Обновляйте дерево проекта:

если с проектом одновременно работают несколько

пользователей, может случиться так, что вид проекта у одного из пользователей
не отражает изменений, вносимыми другим пользователем.
Например, пользователь 1 может добавить/переместить/удалить конструкции в
проекте в тот же момент, когда пользователь 2 формирует аннотации листов.
Пользователь 2 не осведомлен от том, что его коллега удалил из проекта некоторые
конструкции. Если пользователь 2 попытается с помощью Диспетчера структуры
проекта открыть на своем компьютере удаленную конструкцию, это вызовет
сообщение об ошибке.

Чтобы не допустить такой ситуации, обновляйте окно Диспетчера структуры

проекта нажатием

("Обновить проект"), чтобы все его элементы

соответствовали текущему состоянию проекта. Для получения дополнительной
информации см. в разделе

Обновление вида Диспетчера структуры проекта

на

стр. 561.

■

Значки отражают состояние чертежей:

к значку чертежа, с которым ведется

работа, автоматически добавляется обозначение блокировки. Если удерживать
курсор на имени чертежа, в подсказке отображается информация о файле чертежа.

■

Ограничения доступа к сетевому серверу:

можно ограничить возможности

других пользователей редактировать и удалять файлы проекта, используя права
доступа в сети. Права на удаление файлов для всего проекта можно ограничить
таким образом, чтобы пользователи не могли удалять файлы из проекта или
перемещать файлы в пределах проекта. Возможен, например, такой вариант:

330 | Глава 6 Управление чертежами

ограничение прав на удаление файлов только из папки проекта верхнего уровня
(содержащей файл APJ) и разрешение на удаление из вложенных папок.

■

Виртуальные диски:

функция "Управление чертежами" поддерживает работу с

виртуальными дисками. Пользователь может поместить APJ-файл проекта или
чертежи проекта на виртуальный диск и создать зеркальную копию информации
сервера для пользователей, находящихся в разных местах. Для получения
дополнительной информации см. в разделе

Работа с удаленно расположенными

рабочими группами

на стр. 335.

Вспомогательные файлы проекта

С проектом может быть связано большое число вспомогательных файлов. Обычно
эти файлы используются для предоставления стандартов, которые гарантируют
согласованную работу над всем проектом или несколькими проектами. Некоторые
вспомогательные файлы являются обязательными, другие используются по желанию.

ПРИМЕЧАНИЕ

Все относящиеся к проекту шаблоны находятся в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Template

В проекте AutoCAD Architecture можно использовать следующие вспомогательные
файлы:

■

шаблон проекта (необязательный),

■

шаблоны чертежей (обязательные),

■

шаблон подшивки (обязательный),

■

чертежи стандартов проекта (необязательные),

■

группа инструментальных палитр проекта (необязательная),

■

Библиотека компонентов проекта (необязательная),

■

шаблоны структуры проекта (необязательные).

Ниже даны описания вспомогательных файлов.

Шаблон проекта

Шаблон проекта - это существующий проект, который можно использовать в качестве
шаблона при создании нового проекта. При создании проекта на основе
проекта-шаблона все файлы чертежей, настройки и вспомогательные файлы нового
проекта берутся из проекта-шаблона. Альтернативный вариант: в качестве основы

Вспомогательные файлы проекта | 331

для нового проекта можно воспользоваться только структурой и вспомогательными
файлами проекта. Для получения дополнительной информации см. разделы

Создание

нового проекта на основании шаблона (копирование проекта)

на стр. 342 и

Создание

нового проекта со структурой уже имеющегося проекта

на стр. 345.

Шаблоны чертежей

При создании проекта можно определить шаблоны по умолчанию для новых
элементов, конструкций и видов модели, создающихся в проекте. Для получения
дополнительной информации см. раздел

Создание и сохранение чертежей

на стр.

207. Шаблоны листов определены в шаблоне подшивки проекта.

Шаблон подшивки проекта

Для каждого проекта при его создании формируется уникальная подшивка, в которой
собираются и систематизируются листы проекта. Подшивка создается на основании
шаблона, в котором пользователь определяет структуру подшивки, шаблон листа
по умолчанию и переопределения параметров листа. При создании проекта на основе
проекта-шаблона в качестве шаблона подшивки используется подшивка данного
проекта. Если новый проект создается без использования шаблона, то по умолчанию
используется шаблон подшивки, описанный в разделе

Задание параметров проекта

по умолчанию

на стр. 333.

Изменение шаблона подшивки после создания проекта не допускается. Однако
можно изменить свойства подшивки в проекте.

По умолчанию вместе с программным обеспечением поставляются следующие
шаблоны подшивок:

■

AD-подшивка (британские единицы) - Aec Sheet Set (Imperial ctb).dst

■

AD-подшивка (британские единицы) - Aec Sheet Set (Imperial stb).dst

■

AD-подшивка (метрические единицы) - Aec Sheet Set (Metric ctb).dst

■

AD-подшивка (метрические единицы) - (Metric stb).dst

Чертежи стандартов проекта

Можно определить для проекта чертежи, содержащие стандартные стили и настройки
отображения, а также стандарты AutoCAD. Для получения дополнительной
информации см. раздел

Задание стандартов проекта

на стр. 355.

Группа инструментальных палитр проекта

Можно определить группу инструментальных палитр, которые предстоит
использовать в проекте. Если проект не основан на шаблоне, содержащем

332 | Глава 6 Управление чертежами

предназначенную для проекта группу инструментальных палитр, ее можно
определить, как описано в разделе

Настройка стандартных инструментов в проекте

на стр. 665.

Библиотека компонентов проекта

Можно определить предназначенную для проекта Библиотеку компонентов, которая
будет открываться по умолчанию при запуске Библиотеки компонентов из Диспетчера
структуры проекта. Библиотека проекта содержит стандартные инструменты и
палитры, предназначенные для проекта. Для получения дополнительной информации
см. раздел

Настройка стандартных инструментов в проекте

на стр. 665.

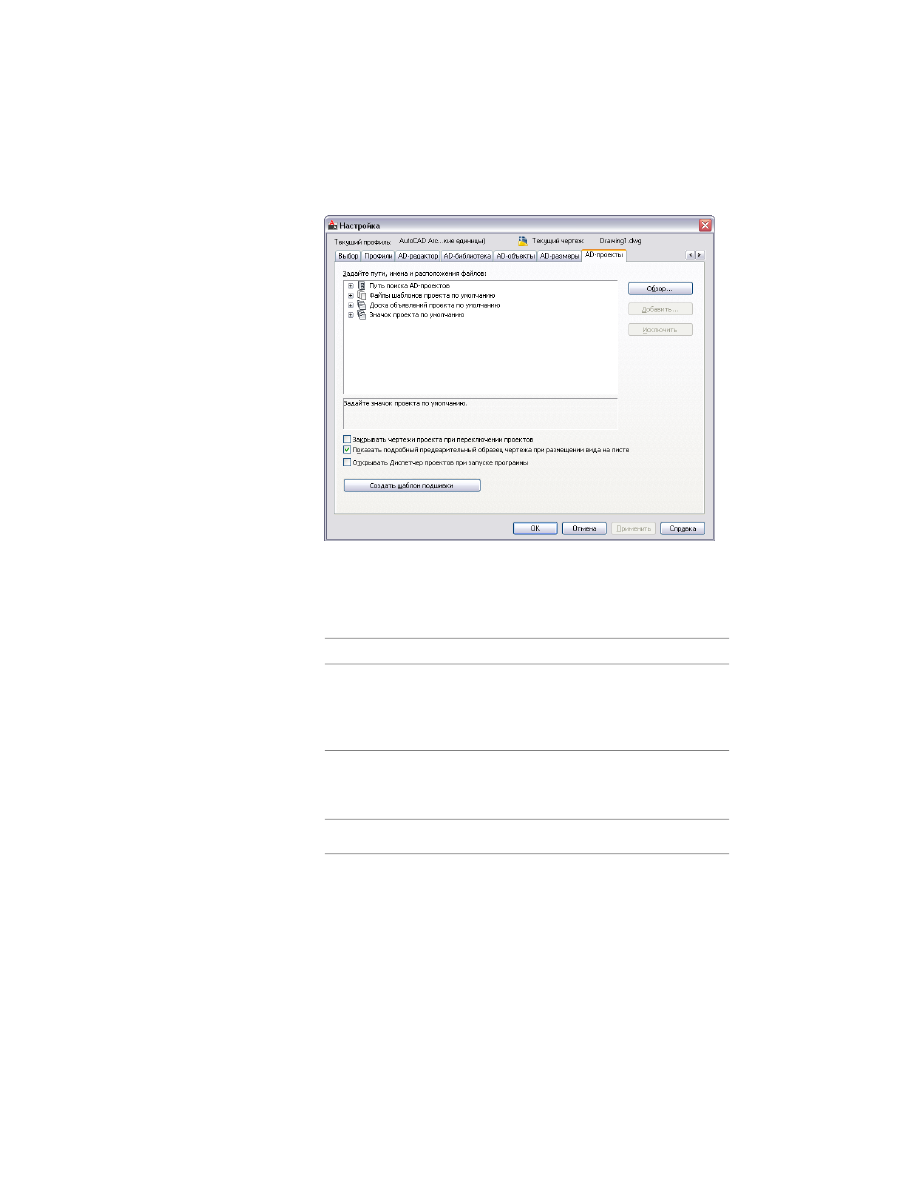

Задание параметров проекта по умолчанию

Данная процедура используется для задания параметров проектов AutoCAD
Architecture, используемых по умолчанию. Для проектов можно определить
следующие параметры:

■

Пути для поиска папок

■

Файлы шаблонов для конструкций, элементов, видов и подшивок

■

Доска объявлений проекта

■

Изображение проекта

ПРИМЕЧАНИЕ

При создании нового проекта на основе проекта-шаблона в новом

проекте используются шаблоны по умолчанию, доска объявлений и значок проекта
из проекта-шаблона. Если новый проект не основан на проекте-шаблоне, то
используются настройки, заданные в параметрах проекта по умолчанию.

Кроме того, можно задать параметры, влияющие на рабочее пространство при
выполнении следующих операций:

■

запуск приложения;

■

переход от одного проекта к другому;

■

перетаскивание вида на лист.

Задание параметров проекта по умолчанию:

Щелкните

➤

"Настройка".

Задание параметров проекта по умолчанию | 333

Перейдите на вкладку "AD-проекты".

Разверните категорию "Путь поиска проектов AEC":

Пути также отображаются в раскрывающемся списке Диспетчера
проектов (над списком проектов) с ярлыками для папок, содержащих
проекты.

то...

Если требуется...

нажмите на путь, который требуется изме-
нить, и выберите "Обзор". В диалоговом окне

заменить существующий
путь поиска местоположе-
ния чертежа

"Поиск папки" выберите новый путь для поис-
ка и нажмите "ОК".

нажмите "Добавить". В диалоговом окне "По-
иск папки" выберите дополнительный путь
для поиска и нажмите "ОК".

добавить путь поиска

нажмите "Удалить".

удалить путь поиска

Разверните категорию "Файлы шаблонов проекта по умолчанию".

Для изменения любого из шаблонов проекта, доски объявлений или
значка проекта разверните категорию, выберите имеющийся файл и

334 | Глава 6 Управление чертежами

нажмите кнопку "Обзор". Затем в диалоговом окне "Выбор файла"
выберите новый файл и нажмите кнопку "Открыть".

Задайте режим отображения рабочего пространства:

то...

Если требуется..

установите флажок "Закрывать чертежи
проекта при переключении проектов".
Данная настройка учитывается только в
том случае, если в диалоговом окне "Дис-

при переходе к другому про-
екту закрыть все файлы черте-
жей, открытые в текущем
проекте,

петчер проектов - Закрыть файлы проекта"
также установлен флажок "Всегда выпол-
нять указанное действие". Для получения
дополнительной информации см. раздел

Закрытие всех файлов проекта

на стр. 368.

снимите флажок "Показать подробный
предварительный образец чертежа при
размещении вида на листе".

увеличить производитель-
ность за счет отображения в
рамке вида только имени ви-
да пространства модели при
его перетаскивании на чер-
теж,

установите флажок "Открывать Диспетчер
проектов при запуске программы".

задать, чтобы при каждом
случае запуска AutoCAD
Architecture открывался Дис-
петчер проектов,

Для создания нового шаблона подшивки нажмите "Создать шаблон
подшивки" (см. раздел

Создание шаблона подшивки

на стр. 543).

Нажмите "OK".

Работа с удаленно расположенными рабочими
группами

Наилучшим практическим способом работы с участниками удаленной рабочей
группы является размещение структуры проекта на специально выделенном диске
центрального сетевого сервера. При необходимости использовать зеркальный диск
сервера сообщите местоположение участникам удаленной группы, чтобы они смогли
назначить то же обозначение диска. Если для удаленных папок используется один
и тот же подключенный сетевой диск, расширенная группа может работать с проектом
без необходимости изменять пути к проекту при установке его текущим.

Работа с удаленно расположенными рабочими группами | 335

Если требуется задать подключенные сетевые диски для имеющегося проекта, вначале
создайте структуру проекта на конкретном диске. После этого используйте Диспетчер
проектов для поиска проекта, используя букву обозначения подключенного сетевого
диска.

Открытие проекта с виртуального диска

Используйте данную процедуру для открытия проекта, находящегося на виртуальном
диске. На данном диске уже должна быть определена структура проекта.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

В диалоговом окне "Файлы проекта" перейдите к подключенному
сетевому диску (обозначенному буквой), на котором находится проект,
и нажмите "Открыть".

Для установки данного проекта текущим выберите файл APJ и нажмите
кнопку "Открыть".

Нажмите "Закрыть" в Диспетчере проектов.

Диспетчер проектов

Диспетчер проектов позволяет выполнять относящиеся к проекту задачи самого
высокого уровня, такие как создание проекта, выбор активного проекта и задание
свойств проекта.

Открытие Диспетчера проектов

Данная процедура служит для открытия Диспетчера проектов.

■

Щелкните

➤

"Открыть"

➤

"Проекция".

■

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

■

В командной строке введите

AecProjectBrowser

336 | Глава 6 Управление чертежами

Работа с Диспетчером проектов

С помощью Диспетчера проектов можно создавать новые проекты, задавать
конфигурацию параметров и стандартов проекта, добавлять информацию об
элементах и выбирать текущий проект. Если текущий проект задан из контекстного
меню или двойным щелчком мыши на имени файла, проект преобразуется в формат,
совместимый с текущей версией AutoCAD Architecture. Если изменяется путь к
проекту, выполняется также преобразование всех чертежей проекта, после чего
открытие проекта в какой-либо старой версии программы окажется невозможным.
Для получения дополнительной информации см. раздел

Изменение путей проекта

на стр. 558.

Диспетчер проектов

В левом окне Диспетчера проектов выполняется выбор текущего проекта, создание
новых проектов, обзор имеющихся проектов и просмотр журнала проекта. Из
контекстного меню также можно редактировать свойства проекта, закрывать проект,
копировать структуру проекта, формировать комплект для передачи по электронной
почте и архивировать проект. Вся информация, которая здесь вводится, относится
к проекту в целом. В правой части Диспетчера проектов встроенный обозреватель
Интернета позволяет просматривать базовую страницу вашего проекта.

Работа с Диспетчером проектов | 337

ПРИМЕЧАНИЕ

Проекты, создаваемые с помощью Диспетчера проектов,

отображаются как файлы и папки в Проводнике Windows. Вообще говоря, не следует
проводить здесь какие-либо файловые операции с файлом проекта, кроме тех
случаев, когда этого однозначно требует сама процедура. Изменения, внесенные
в Проводнике Windows, не всегда корректно отображаются в Диспетчере проектов
или Диспетчере структуры проекта, что может привести к несоответствию в данных
проекта. Любые изменения, которые вносятся в проект с помощью Диспетчера
проектов, поддерживаются и координируются AutoCAD Architecture. Если изменения
внесены вне программы, возможны ошибки при их обработке.

Заголовок проекта

Выбранный в настоящий момент проект (текущий проект) отображается в левой
верхней части Диспетчера проектов. Заголовок содержит имя проекта, номер проекта,
выбранное пользователем растровое представление проекта, и, по желанию, краткое
описание к проекту. Эта информация вводится, когда создается новый проект или
редактируются свойства существующего проекта.

Заголовок проекта

Навигационная панель проекта

Ниже заголовка проекта располагаются кнопки пиктографического меню, которые
призваны помочь в перемещениях по структуре папок.

Описание

Кнопка

Возвращение к ранее отображавшейся на
экране папке.

Отображение папки, находящейся на один
уровень выше папки, отображаемой в дан-
ный момент.

Переход в окно "Файлы проекта", в котором
можно просматривать файлы проектов
(APJ).

Создание новой папки в заданном месте.

338 | Глава 6 Управление чертежами

Описание

Кнопка

Отображение проектов из папки, выбран-
ной в приведенном ниже списке. Подроб-
ную информацию см. в разделе

Селектор

проектов

на стр. 339.

Отображение последовательного списка
проектов, отсортированного по разным
критериям. Подробную информацию см. в
разделе

Селектор проектов

на стр. 339.

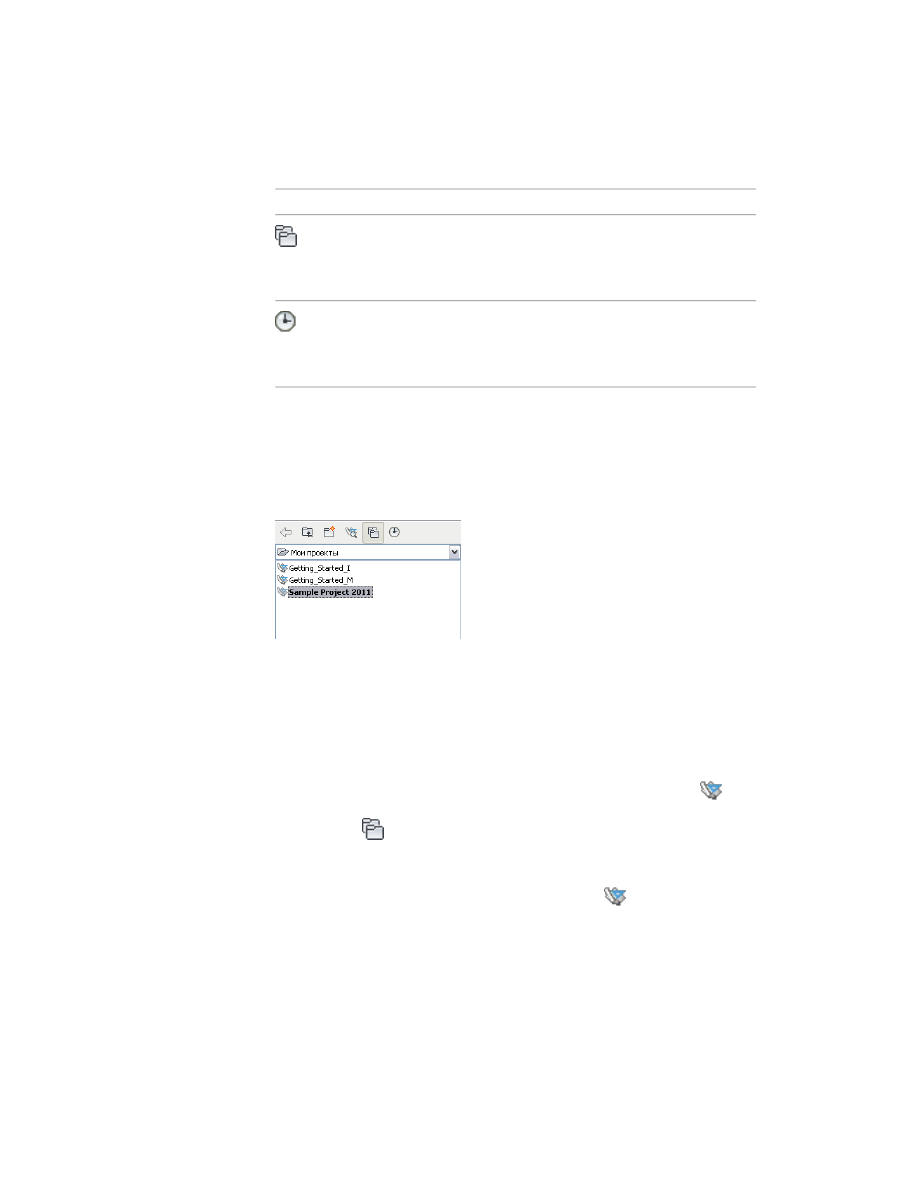

Селектор проектов

Селектор проектов, расположенный в левой части Диспетчера проектов, отображает
проекты, созданные в AutoCAD Architecture.

Селектор проектов

Имеется 2 основных варианта отображения проектов.

Отображение проектов через структуру папки

Отображаются проекты, находящиеся на вашем компьютере или в сети, в
соответствии со структурой папок, принятой в Проводнике Windows. Когда папка
выбрана, отображаются все содержащиеся в ней проекты и вложенные папки.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

Нажмите

на навигационной панели проекта.

Селектор проекта отобразит структуру папок на вашем компьютере. В селекторе
проекта отображается содержимое выбранной на данный момент папки. Файлы

проектов отображаются вместе со значком проекта

. Текущий проект

выделяется жирным шрифтом.

Работа с Диспетчером проектов | 339

Для перехода к другой папке выберите ее в раскрывающемся списке.

ПРЕДУПРЕЖДЕНИЕ

При обновлении пути к проекту, который был сохранен

в какой-либо версии AutoCAD Architecture ниже 2010, чертежи сохраняются
в новом формате файлов. Открыть эти чертежи в AutoCAD Architecture версии
ниже 2010 будет невозможно. Синхронизация проекта со стандартами проекта
также приведет к сохранению чертежей в новом формате файлов. Для
получения дополнительной информации см. раздел

Изменение путей проекта

на стр. 558.

Для перехода к папке, содержащей текущую папку, нажмите

Отображение истории проектов

В селекторе проектов можно отображать проекты, основываясь на их истории, т.е.
на архивных данных.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

Нажмите

на навигационной панели проекта.

Выберите параметр, по которому требуется отсортировать проекты.

■

Если выбран критерий "Использованные последними", в селекторе проектов
отображаются восемь проектов, которые последними выступали в роли
текущих (в обратном порядке).

■

Если выбран критерий "По дате", отображается список дат проектов,
отсортированных по текущему дню, текущей неделе и предыдущим неделям.

■

Если выбран критерий "По проектам", отображается список названий
проектов, отсортированный в алфавитном порядке.

■

Если выбран критерий "По расположению", в алфавитном порядке
отображается список папок, содержащих файлы проектов. Чтобы отобразить
на экране проекты, содержащиеся в папке, надо дважды щелкнуть на ней
кнопку мыши.

Файлы проектов отображаются вместе со значками проектов

. Текущий

проект выделяется жирным шрифтом.

Если требуется удалить проект из "истории", выберите проект, щелкните правой
кнопкой и выберите "Удалить из протокола". В появившемся после этого окне
сообщения нажмите "Да".

340 | Глава 6 Управление чертежами

ПРИМЕЧАНИЕ

Удалить из последовательного списка (протокола) текущий

проект нельзя.

Если требуется удалить весь список протокола, за исключением текущего
проекта, выберите проект, щелкните правой кнопкой и выберите "Удалить
протокол". В появившемся после этого окне сообщения нажмите "Да".

Вид встроенного обозревателя Интернета

Проект можно связать с HTML-страницей доски объявлений. Это можно сделать,
например, для того, чтобы установить связь с базовой страницей вашей компании
или с Интернет-сайтом проекта. HTML-страница отображается в правой части
Диспетчера проектов. Внизу страницы имеется стандартная навигационная панель
обозревателя Интернета с кнопками "Назад", "Вперед", "Стоп", "Обновить" и "Главная
страница проекта".

Как сделать проект текущим

Данная процедура используется для того, чтобы сделать проект текущим проектом.

Чтобы работать в среде проекта, следует определить текущий проект. В каждый
момент времени текущим может быть только один проект, и все операции,
выполняемые с проектом, такие как добавление конструкций и элементов или
изменение уровней и секций, производятся для текущего проекта.

При выборе проекта в качестве текущего в Диспетчере проектов отображается его
заголовок и HTML-доска объявлений по умолчанию, а его имя появляется на Палитре
структуры проекта.

ПРИМЕЧАНИЕ

Если Диспетчер проектов еще не содержит ни одного проекта, см.

раздел

Создание нового проекта

на стр. 342.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

С помощью селектора проектов выберите проект.

Проекты отображаются вместе со значком проекта

Щелкните правой кнопкой и выберите "Сделать проект текущим".

Как сделать проект текущим | 341

ПРИМЕЧАНИЕ

Альтернативный способ: можно дважды щелкнуть на

имени проекта.

Выбранный проект загружается в AutoCAD Architecture, и с ним можно
работать, пока он не будет закрыт или не будет выбран другой.

В Диспетчере проектов нажмите "Закрыть", чтобы начать работу с
Палитрой структуры проекта.

Если работа с одним и тем же проектом ведется в нескольких сеансах одной и той
же версии AutoCAD Architecture, то внесенные в одном сеансе изменения могут быть
автоматически учтены в другом или других сеансах с обновлением проекта при
открытии в них Диспетчера проектов.

Создание нового проекта

Существует три способа создания нового проекта. Можно скопировать существующий
проект со всеми его параметрами; можно создать проект, воспользовавшись
структурой папок и вспомогательными файлами имеющегося проекта; наконец,
можно создать новый проект с нуля, не пользуясь ранее созданными файлами и
заданными прежде параметрами.

Создание нового проекта на основании шаблона
(копирование проекта)

Данная процедура используется для создания проекта с использованием в качестве
шаблона уже существующего проекта.

Это самый быстрый и легкий способ создания проекта с предварительно
определенными параметрами и вспомогательными файлами. Если пользоваться этим
методом, в новый проект копируются следующие файлы и параметры:

■

все файлы с расширениями DWG и XML проекта,

■

файлы стандартов проекта,

■

файлы стандартов AutoCAD,

■

параметры синхронизации стандартов проекта,

■

шаблон подшивки,

■

элементы проекта,

342 | Глава 6 Управление чертежами

■

шаблоны чертежей,

■

базы данных ключевых заметок и компонентов деталей (выносных элементов),

■

группа палитр инструментов проекта,

■

путь к корневому каталогу библиотеки инструментов,

■

Библиотека компонентов проекта.

ПРИМЕЧАНИЕ

Файлы стандартов проекта, группа инструментальных палитр

проекта и Библиотека компонентов проекта копируются в новый проект только в
том случае, если они расположены в папке исходного проекта. Стандартные
компоненты, находящиеся вне папки проекта, будут связаны с новым проектом
ссылками, но не скопированы в него.

Если новый проект создается на основе шаблона, в него будут скопированы все
файлы, находящиеся в папке проекта. Если требуется, чтобы были скопированы
только вспомогательные файлы и структура проекта, но не файлы его чертежей,
действуйте как описано в разделе

Создание нового проекта со структурой уже

имеющегося проекта

на стр. 345.

Если папку проекта (содержащую элементы, конструкции, виды или листы)
перенаправить в папку, не входящую в корневую папку проекта (местоположение
файла APJ), проект невозможно использовать в качестве проекта-шаблона. Для
получения дополнительной информации см. раздел

Задание местоположения

категорий высшего уровня

на стр. 418.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

Щелкните правой кнопкой мыши на имеющемся проекте или папке в
переключателе проектов и выберите "Создать проект".

Другой способ: можно нажать

на панели инструментов, ниже

селектора проекта.

Создание нового проекта | 343

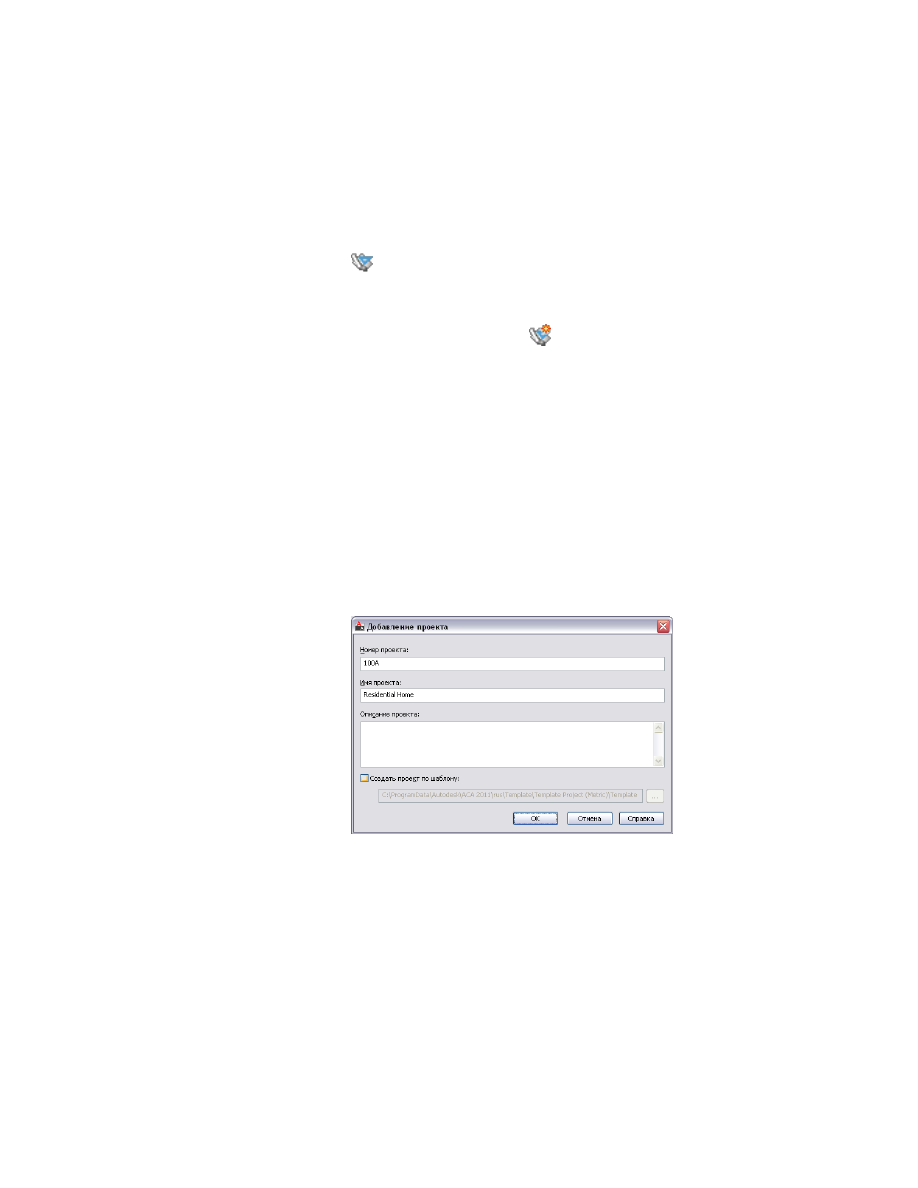

В диалоговом окне "Добавление проекта" введите номер для нового
проекта.

Для каждого проекта должен быть задан уникальный
идентификационный номер. Для этого можно пользоваться цифровыми
и буквенными символами или же их комбинациями, например, 100А.
Номер проекта появляется в заголовке проекта.

Присвоенный здесь номер можно использовать в качестве префикса
на всех чертежах, создаваемых в рамках проекта. Можно также
использовать этот номер как одно из свойств основной надписи
(титульной страницы). Для получения дополнительной информации
см. раздел

Свойства спецификации проекта

на стр. 569.

Введите имя нового проекта.

В поле "Описание проекта" можно ввести текст описания, достаточно
короткий, чтобы он поместился в заголовке проекта.

Сведения о проекте можно ввести и на отдельном рабочем листе. Более
подробную информацию см. в разделе

Добавление в свойства проекта

подробной информации

на стр. 353.

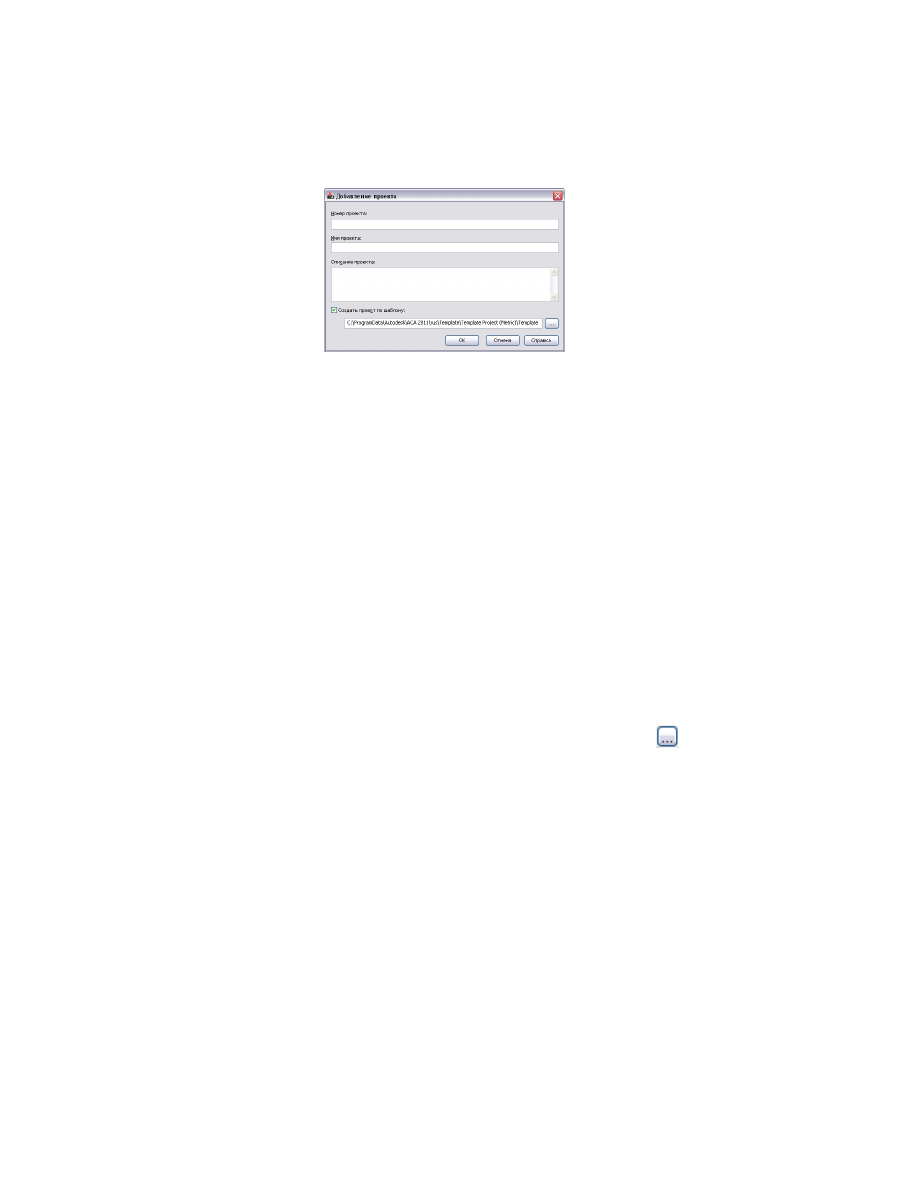

Выберите "Создать по шаблону проекта".

Введите путь и имя имеющегося файла APJ или нажмите

, чтобы

перейти к файлу APJ.

Нажмите "OK".

344 | Глава 6 Управление чертежами

ПРИМЕЧАНИЕ

При создании нового проекта невозможно

непосредственно задать все вспомогательные файлы и пути; можно
только определить имя, номер, описание и шаблон проекта. Остальные
параметры можно определить только после того, как проект создан.
Если проект создается на основе шаблона, в качестве исходных
значений параметров используются свойства шаблона. Процедура
задания параметров проекта определена в разделе

Работа со

свойствами проекта

на стр. 348.

Создание нового проекта со структурой уже имеющегося
проекта

Данная процедура позволяет создать новый проект, основанный на структуре и
вспомогательных файлах существующего проекта. Однако если перенаправить
какие-либо из категорий проекта, на основе которого требуется создать проект, его
нельзя использовать в качестве шаблона. Для получения дополнительной информации
см. раздел

Задание местоположения категорий высшего уровня

на стр. 418.

Если пользоваться этим методом, в новый проект копируются следующие файлы и
параметры:

■

файлы стандартов проекта,

■

файлы стандартов AutoCAD,

■

параметры синхронизации стандартов проекта,

■

шаблон подшивки,

■

элементы проекта,

■

шаблоны чертежей,

■

базы данных ключевых заметок и компонентов деталей (выносных элементов),

■

группа палитр инструментов проекта,

■

путь к корневому каталогу библиотеки инструментов,

■

Библиотека компонентов проекта.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

Создание нового проекта | 345

Пользуясь селектором проекта, укажите папку, в которой располагается
проект, чью структуру и вспомогательные файлы необходимо
скопировать.

Выберите проект, щелкните правой кнопкой и выберите "Копировать
структуру проекта".

В диалоговом окне "Создание копии проекта" введите номер для нового
проекта.

Свойства спецификации проекта

на стр. 569.

Введите имя нового проекта.

В поле "Описание" можно ввести текст описания, достаточно короткий,
чтобы он поместился в заголовке проекта.

Сведения о проекте могут быть введены на отдельном рабочем листе.
Более подробную информацию см. в разделе

Добавление в свойства

проекта подробной информации

на стр. 353.

В поле "Копировать в ..." выберите папку, в которой требуется сохранить
копию проекта.

Нажмите "OK".

Создание нового проекта без использования шаблона

Данная процедура используется для создания проекта не на основе шаблона, а с
использованием шаблонов чертежей, шаблона подшивки и доски объявлений проекта,
указанных на вкладке "AD-проекты", как описано в разделе

Задание параметров

346 | Глава 6 Управление чертежами

проекта по умолчанию

на стр. 333. Учтите, что определить элементы проекта и

стандарты проекта все равно придется.

На панели быстрого доступа нажмите кнопку "Диспетчер проектов"

Другой способ: можно нажать

на панели инструментов, ниже

селектора проекта.

В диалоговом окне "Добавление проекта" введите номер для нового
проекта.

Свойства спецификации проекта

на стр. 569.

Введите имя нового проекта.

Сведения о проекте можно ввести и на отдельном рабочем листе. Более
подробную информацию см. в разделе

Добавление в свойства проекта

подробной информации

на стр. 353.

Создание нового проекта | 347

Убедитесь в том, что опция "Создать по шаблону проекта" не была
выбрана.

Нажмите "ОК".

ПРИМЕЧАНИЕ

При создании нового проекта невозможно

непосредственно задать все вспомогательные файлы и пути; можно
только определить имя, номер, описание и шаблон проекта. Остальные
свойства задаются после создания проекта. Если проект создается на
основе шаблона, для исходной настройки используются свойства
шаблона. Если проект создается без использования шаблона, то в
начальный момент его свойства или не будут заданы, или будут
определены на основании параметров AD-проекта по умолчанию.
Процедура задания свойств проекта определена в разделе

Работа со

свойствами проекта

на стр. 348.

Работа со свойствами проекта

После создания проекта, возможно, потребуется определить или можно изменить
следующие свойства:

■

Доска объявлений проекта

■

Изображение проекта

■

Относительные или полные пути для внешних ссылок

■

Синхронизация параметров слоев чертежа "Вид" с видами листа

■

Местоположение файлов инструментальных палитр проекта

■

Тип хранения инструментальных палитр проекта

■

Путь к корневому каталогу библиотеки инструментов

■

Библиотека компонентов проекта.

■

Шаблоны чертежей элементов, конструкций и видов

■

Элементы проекта

■

Базы данных компонентов деталей проекта и базы данных ключевых заметок

■

Параметры стандартов проекта

348 | Глава 6 Управление чертежами

AutoCAD Architecture 2011. Руководство пользователя (глава 6) - часть 1
