ABB Freelance Getting Started (Version 9.2 SP1)

Kapitel 2 Installation Freelance

Java Installation

Java wird dazu verwendet, Applets in einem Web-Browser anzuzeigen. Dies ist

dann erforderlich, wenn die folgenden erweiterten Funktionen benötigt werden:

•

Einsatz des Telnet-Applets im Webinterface der Prozess-Station (z. B.

AC800F)

•

Einsatz der Java-GUI für den Controller-Emulator

Voraussetzungen

Internet Explorer 8

Installation

Java 6 Update 20 oder höher empfohlen.

Laden Sie das Java Runtime Environment (JRE) von der Website www.java.com

herunter und installieren Sie es.

Java testen

Zum Testen der Java-Installation können Sie den Controller-Emulator verwenden.

Starten Sie den Internet Explorer und öffnen Sie den Controller-Emulator-Manager.

Wenn der Controller-Emulator lokal auf Ihrem Rechner läuft, finden Sie ihn unter

http://localhost:8888.

Java Installation

Kapitel 2 Installation Freelance

Starten Sie die Controll-Emulator-Station und klicken Sie das GUI-Fenster der

Station an, deren Java-GUI sie ansehen wollen.

Der Zugriff auf den Controller-Emulator-Manager oder das Webinterface einer

Prozess-Station kann fehlschlagen, wenn dort ein Internetproxy konfiguriert ist.

Um zu verhindern, dass bestimmte IP-Adressen über den Proxy erreicht werden

können:

Internet Explorer starten

> Tools > Internetoptionen > Verbindungen > LAN-Einstellungen

> den Button Erweitert betätigen.

Die IP-Adressen oder IP-Adressenmuster eingeben, die nicht über den

Internetproxy zugänglich sein sollen.

100

Kapitel 3 Erste Schritte

Allgemeine Hinweise

Nachdem Sie die Installation des Control Builder F, wie im vorherigen Kapitel

beschrieben, ausgeführt haben, können Sie sofort mit der Erstellung eines Projekts

beginnen.

Starten Sie den Control Builder F über das Startmenü.

Sollte Ihr Hardkey nicht gesteckt sein, oder falls Sie keine Lizenzierungsdatei

installiert haben, erhalten Sie einen Hinweis. Beheben Sie die Fehlerursache und

starten Sie das Programm erneut.

In dem Fenster „About Control Builder F” wird Ihnen die installierte Software-

Version angezeigt. Bestätigen Sie den Dialog mit dem OK-Button.

Erstellung einer Projektdatei

Wählen Sie im Menü Projekt > Neu und definieren Sie einen Dateinamen, unter

dem Ihr Projekt auf der Festplatte gespeichert werden soll. Als Standardverzeichnis

wird <Freelance_Installationsverzeichnis>\proj verwendet, Sie können aber auch

ein anderes Verzeichnis auswählen.

Nachdem Sie einen eindeutigen Dateinamen definiert haben, können in dem

folgenden Dialog allgemeine Daten zum Projekt, wie Projektnummer, Bearbeiter,

Kunde usw., eingegeben werden. Diese Eingaben können auch später zu jedem

beliebigen Zeitpunkt eingegeben oder verändert werden. Durch Bestätigung des

Dialogs mit dem OK-Button wird eine leere Projektdatei angelegt.

Im ersten Konfigurationsschritt wird die Software-Sicht des Projektes erstellt. Das

bedeutet, es werden MSR-Stellen, Variablen und die zu rechnenden Funktionen

definiert.

101

1. Schritt: Konfiguration der Software-Sicht des Projekts

Kapitel 3 Erste Schritte

In einem zweiten Schritt wird diese Konfiguration der existierenden Hardware, also

den Prozess-Stationen und E/A-Einheiten, zugeordnet.

1. Schritt: Konfiguration der Software-Sicht des Projekts

Nachdem Sie die allgemeinen Projektdaten festgelegt haben, gelangen Sie über die

Menüauswahl Konfiguration! oder den entsprechenden Toolbar-Button zur

Software-Sicht der Konfiguration, dem Projektbaum.

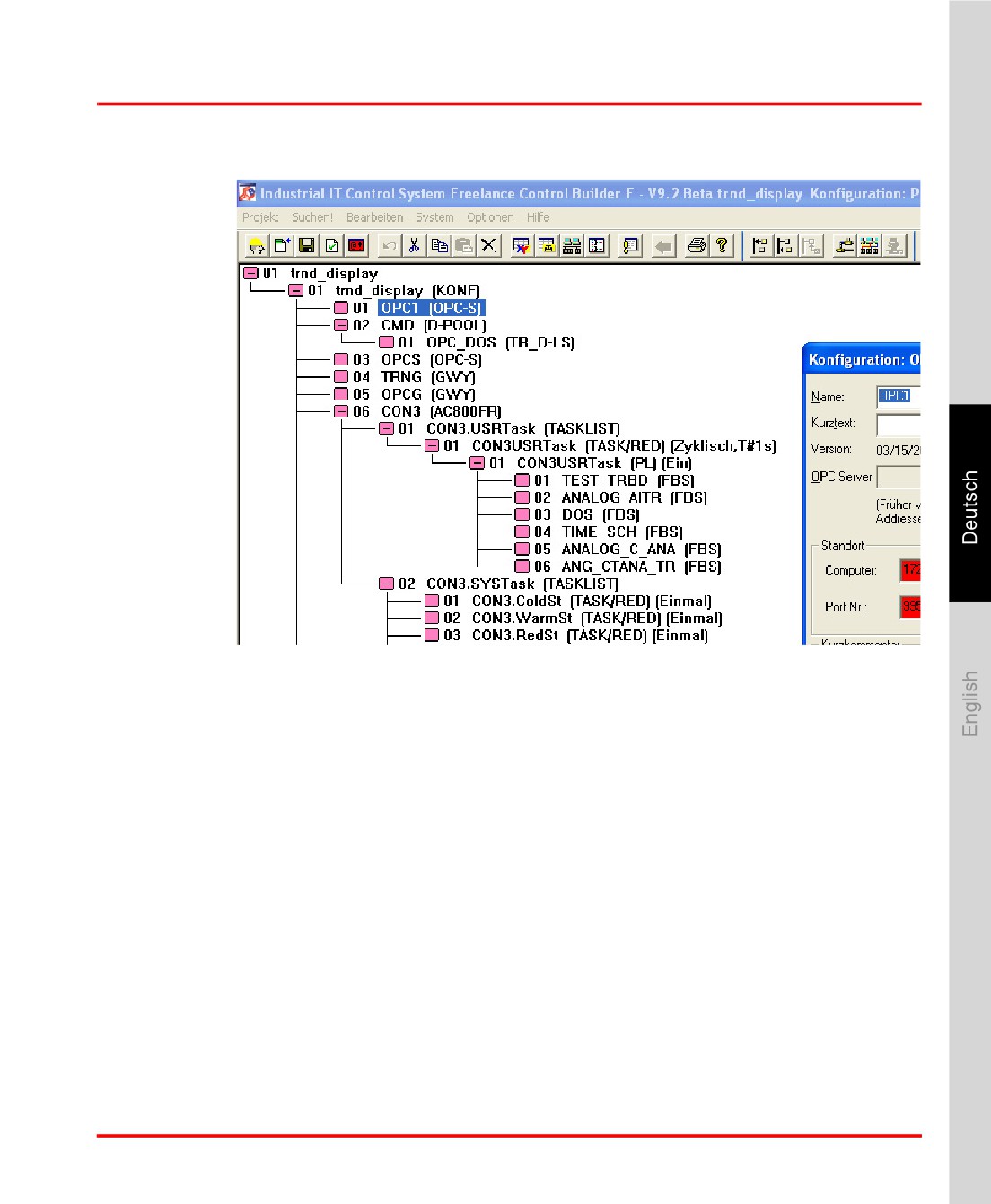

Mit dem Projektbaum werden die Funktionen eines Projektes übersichtlich

dargestellt. Die einzelnen Elemente bzw. Objekte, allgemein als Projektelemente

bezeichnet, sind nach IEC 61131-3 strukturiert. Zum Erstellen eines Projektbaums

selektieren Sie jeweils einen Knoten des Baumes und wählen aus dem Menü

Bearbeiten > Einfügen nächste Ebene / Einfügen drunter oder Einfügen drüber

oder die Einfügemöglichkeiten direkt aus dem Kontextmenü. Abhängig von dem

selektierten Knoten des Projektbaumes bekommen Sie jeweils die Objekte

angeboten, die an der entsprechenden Position eingefügt werden können.

Das oberste Element eines Projekts ist die Konfiguration KONF, die alle

Projektelemente eines Freelance-Systems zusammenfasst.

Die erste Strukturierungsebene unterhalb der Konfiguration wird durch die

Ressourcen gebildet, welche die verschiedenen Stationen eines Projektes

repräsentieren. Für die eigentliche Prozessverarbeitung existieren die Ressourcen

D-PS (Prozess-Station), für die Bedienung und Beobachtung des Prozesses die

Ressourcen D-LS (Leitstation), für die Anbindung an Fremdsysteme die

Ressourcen D-GS (Gateway-Station) und zur Einbindung von Daten fremder

Systeme die Ressource OPC-S (OPC-Server).

Fügen Sie unterhalb des Konfigurationsknotens eine Prozess-Station ein. Sie

können auswählen, ob Sie eine redundante (D-PS/RED) oder nicht-redundante (D-

PS) Prozess-Station einfügen wollen. Die weitere Spezifizierung, ob z. B. eine

Rack-basierte Station oder ein AC 800F verwendet wird, wird zu einem späteren

Zeitpunkt in der Hardware-Struktur vorgenommen.

Fügen Sie nun eine Prozess-Station D-PS ein und nennen Sie sie „PS”.

Nachdem ein Name für die Ressource vergeben wurde, wird im Projektbaum die

Grundstruktur für die Ressource eingefügt. Unterhalb des Ressource-Knotens

102

Kapitel 3 Erste Schritte

1. Schritt: Konfiguration der Software-Sicht des Projekts

werden Systemfunktionen und anwenderdefinierte Funktionen in den beiden

Tasklisten <Res-Name>.SYSTask und <Res-Name>.USRTask verwaltet.

Durch Konfiguration der Systemtasks können Sie das Verhalten der Prozess-Station

für spezielle Situationen wie z. B. Kaltstart, Warmstart oder

Redundanzumschaltung festlegen.

Unterhalb des Knotens USRTask werden die anwenderdefinierten Funktionen

festgelegt, die in der Prozess-Station ausgeführt werden sollen. Diese Funktionen

können in verschiedenen Tasks ausgeführt werden. Eine Task wird als eigener

Knoten im Projektbaum dargestellt.

Es ist auch möglich, eine Default-Task anzulegen. Diese Task wird immer dann

ausgeführt, wenn keine der anderen Tasks berechnet wird. Neben der Default-Task

können auch noch andere Tasks angelegt werden. Normalerweise wird jede Task

wiederholt im Intervall-Modus ausgeführt, und zwar mit einem konfigurierten

Intervall, der Taskzykluszeit.

Erstellen Sie nun eine Task.

Unterhalb jeder Task werden PL-Programme (Programmlisten) und AS-Programme

(Programme der Ablaufsprache) spezifiziert. Unterhalb einer Programmliste wird

die eigentliche Funktionalität in Programmen konfiguriert.

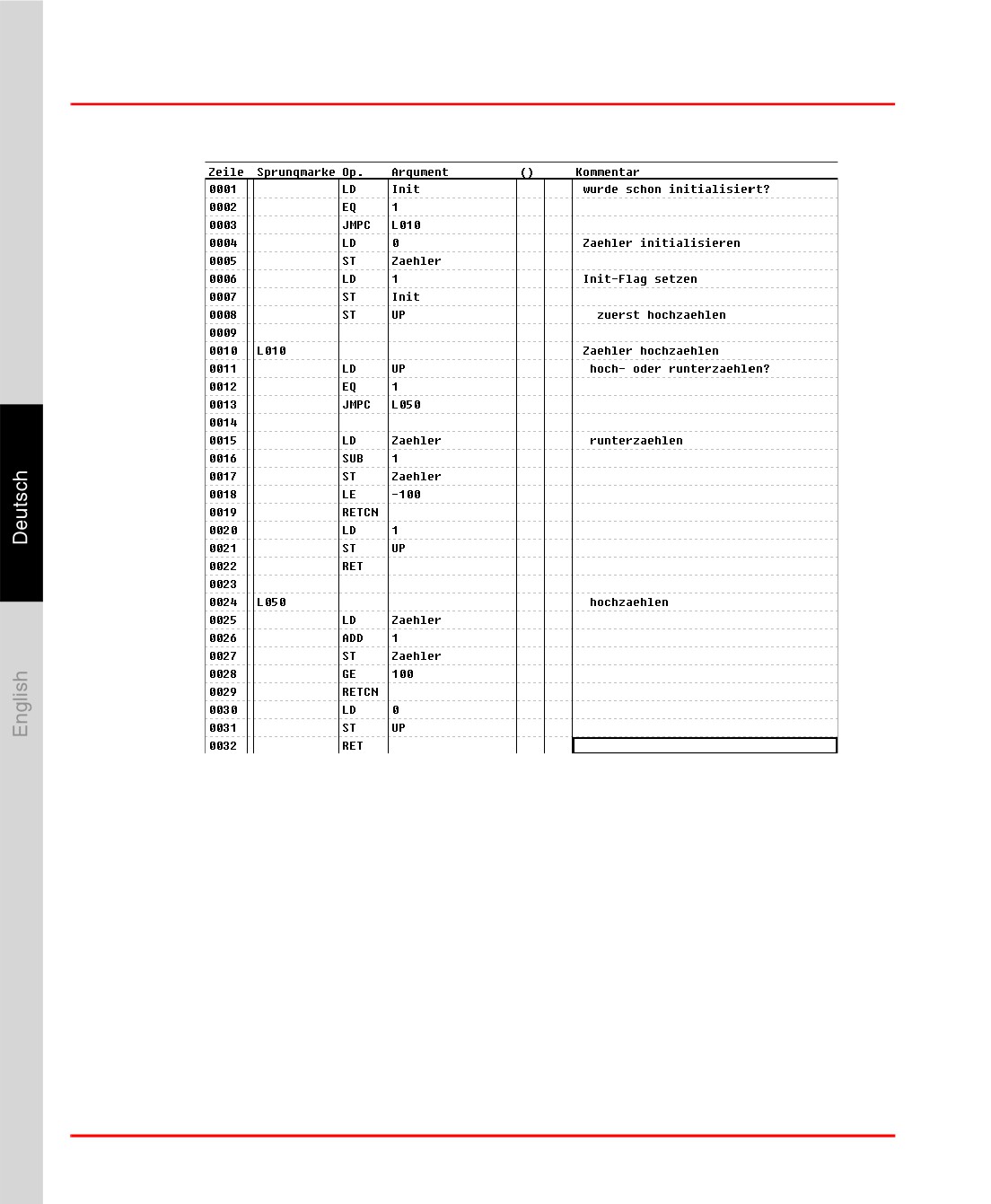

Legen Sie eine Programmliste mit einem darunter liegenden AL-Programm

(Anweisungsliste) an. Geben Sie z. B. folgendes Programm ein (Erzeugung einer

Sägezahnkurve):

103

1. Schritt: Konfiguration der Software-Sicht des Projekts

Kapitel 3 Erste Schritte


Während der Eingabe werden Sie nach der Definition der verwendeten Variablen

gefragt. Definieren Sie die Variablen Init und UP mit dem Datentyp BOOL und

Zähler mit dem Datentyp INT.

Um das Programm zu überprüfen, wählen Sie AL-Programm > Plausibilisieren

aus dem Menü. Eventuelle Fehler werden in einer Liste angezeigt. Durch

Doppelklick auf eine Fehlermeldung gelangen Sie automatisch an die Stelle, an der

dieser Fehler erkannt wurde. Korrigieren Sie die Fehler und plausibilisieren Sie

erneut.

Über Zurück gelangen Sie wieder in den Projektbaum. In einem weiteren

Programm soll nun der aktuelle Zählerstand überwacht und ggf. eine Alarmmeldung

erzeugt werden.

104

Kapitel 3 Erste Schritte

1. Schritt: Konfiguration der Software-Sicht des Projekts

Fügen Sie unterhalb des AWL-Programms ein weiteres Programm vom Typ FBS-

Programm (Funktionsbausteinsprache) ein. Mit einem Doppelklick oder über

Bearbeiten gelangen Sie in den FBS-Editor.

Wählen Sie aus dem Funktionsbaustein-Menü einen Analogüberwacher-Baustein

M_ANA und parametrieren Sie diesen, indem Sie einen Namen vergeben, die

Skalierung von -100.0 bis 100.0 (entsprechend dem Zähler im AWL-Programm

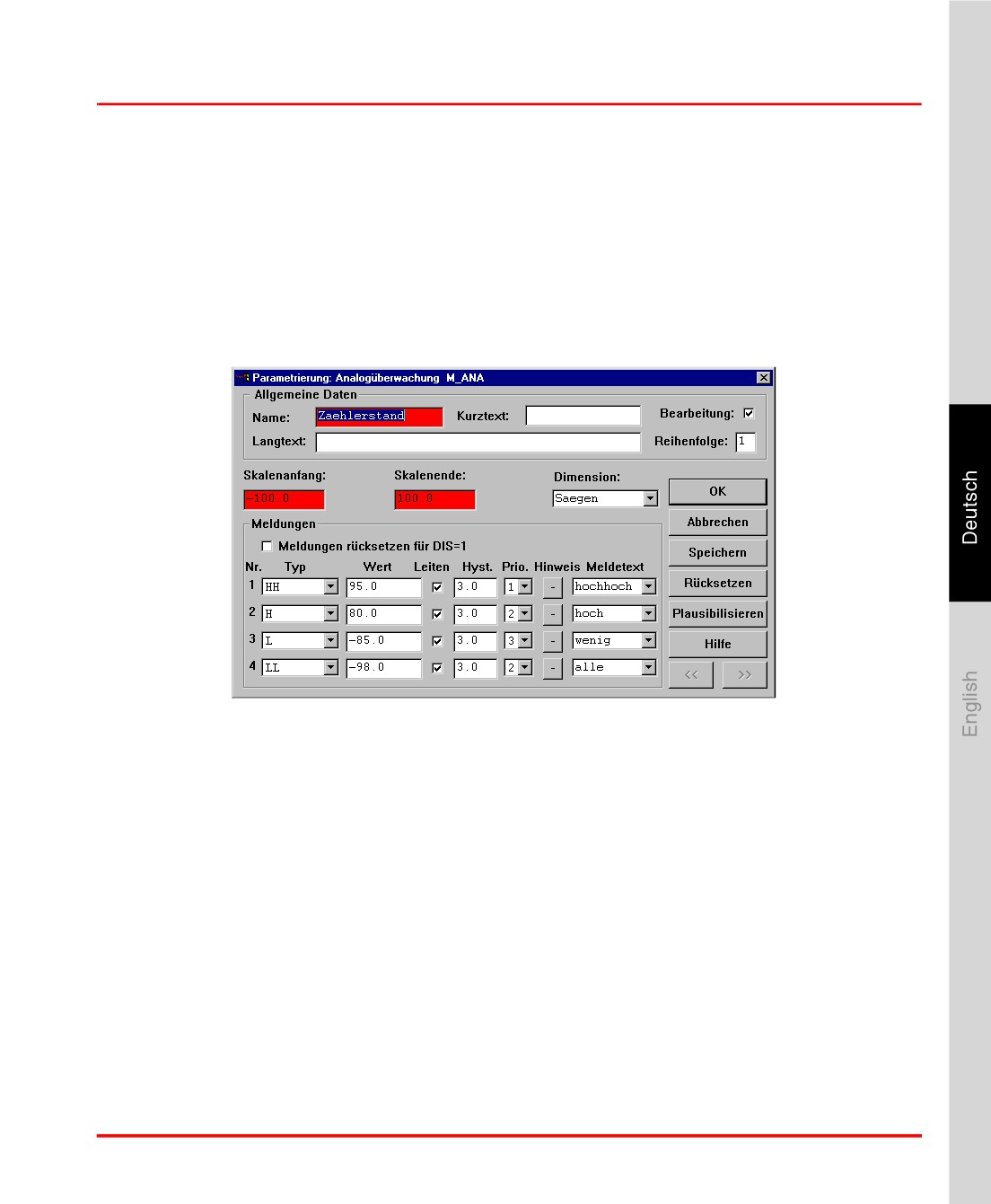

setzen) setzen und bis zu 4 Grenzwerte definieren. Beispiel einer ausgefüllten

Parametriermaske:


Positionieren Sie eine Variable in dem FBS-Blatt. Wählen Sie dazu FBS-Elemente

> Variable, lesend aus dem Menü (die Variable Zaehler soll gelesen und mit dem

Eingang IN des Überwacherbausteins verbunden werden). In die Parametriermaske

können Sie den Variablennamen direkt eintragen oder mit der Taste F2 aus einer

Liste aussuchen. Um die Variable Zaehler mit dem Eingangspin IN des Bausteins zu

verbinden, muss vorher der Datentyp von INTEGER in REAL gewandelt werden.

Wählen sie dazu den Wandler-Baustein TO_RE (nach REAL) aus dem Menü aus:

Blöcke > Wandler > Datentyp nach REAL.

Ziehen Sie eine Verbindungslinie von der Variablen zum Eingang des Wandlers und

vom Ausgang des Wandlers zum Eingang IN des Bausteins. Kontextmenü >

Linien zeichnen.

Die Abarbeitungsreihenfolge wird unten rechts in den Funktionsbausteinen

angezeigt. Sie ist nicht korrekt und muss angepasst werden. Öffnen Sie die

105

2. Schritt: Konfiguration der Hardware-Zuordnung

Kapitel 3 Erste Schritte

Parametermaske für den Baustein Analogüberwachung (Rechtsklick >

Parameter...) und ändern Sie den Ablauf von 1 in 2. Die Abarbeitungsreihenfolge

für den Wandlerbaustein wird dabei automatisch auf 2 angepasst.

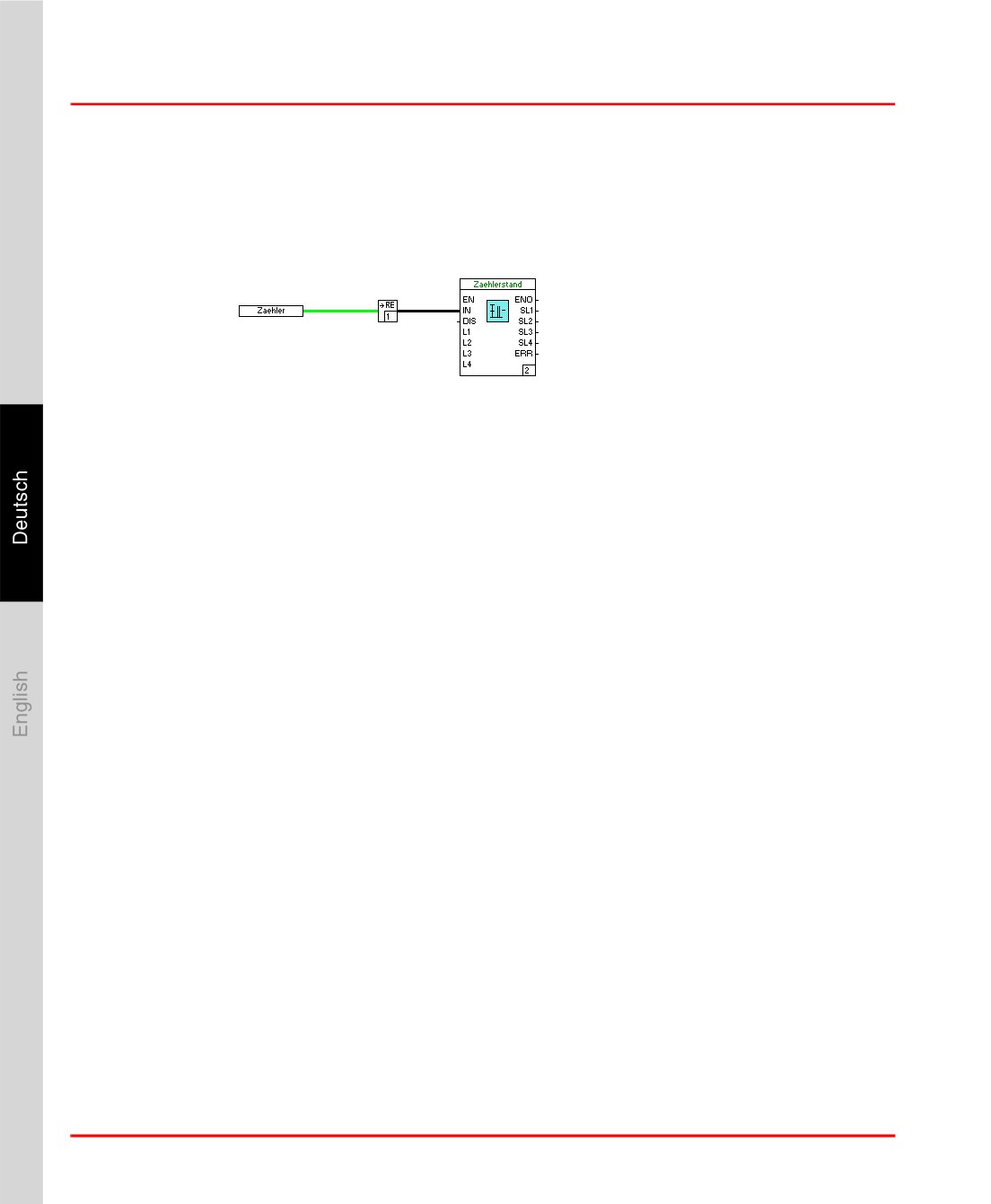

Ihr Programm könnte dann etwa so aussehen:


Wählen Sie im Menü FBS-Programm > Plausibilisieren aus, um die Plausibilität

des Programms zu prüfen.

Danach müssen Sie das Programm Speichern und den FBS-Editor Beenden. Nach

Beenden des FBS-Editors gelangen Sie zurück in die Ansicht des Projektbaums.

Prüfen Sie anschließend die Plausibilität des Projektbaums. Selektieren Sie dazu

den obersten Knoten und wählen Sie Projekt > Alles plausibilisieren.

Eventuelle Fehler werden in einer Liste angezeigt. Durch Doppelklick auf eine

Fehlermeldung gelangen Sie automatisch an die Stelle, an der dieser Fehler erkannt

wurde. Korrigieren Sie die Fehler und plausibilisieren Sie das Projekt erneut.

2. Schritt: Konfiguration der Hardware-Zuordnung

Zur Konfiguration der Hardware des Projektes wählen Sie im Menü System >

Hardware-Struktur oder den entsprechenden Toolbar-Button.

Mit dem Hardware-Editor werden zwei Darstellungen der Projekt-Hardware

angezeigt. Im linken Bildschirmteil wird die komplette Hardware in einer

Baumansicht dargestellt, im rechten Teil des Bildschirms ist eine grafische Ansicht

des jeweils selektierten Objektes zu sehen.

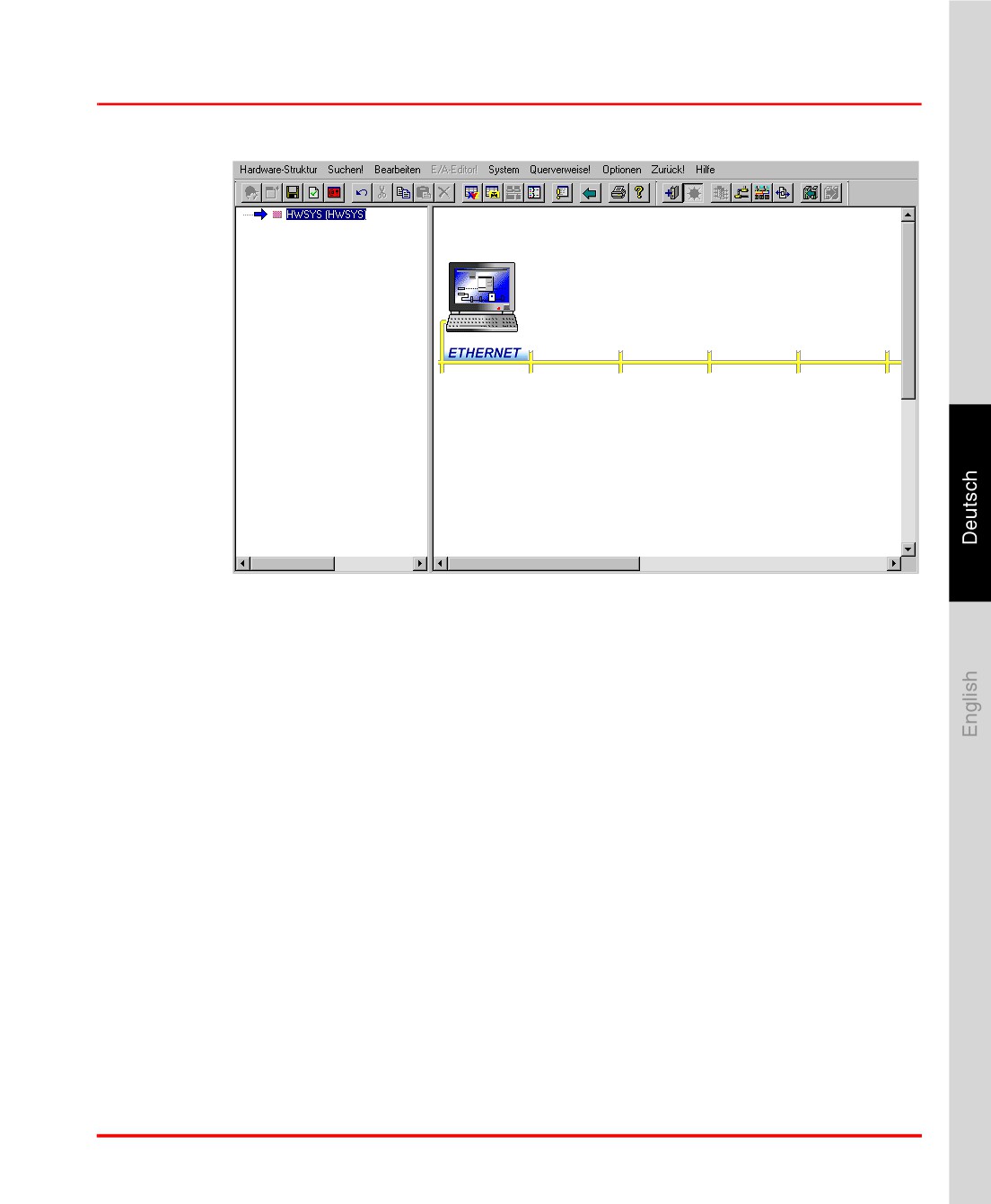

Ein Projekt ohne Hardware-Konfiguration wird folgendermaßen angezeigt:

106

Kapitel 3 Erste Schritte

2. Schritt: Konfiguration der Hardware-Zuordnung


Die Rechnerdarstellung zeigt den Konfigurations-PC (Control Builder F) und kann

nicht verändert werden. Die gelbe Linie visualisiert den Systembus. Unterhalb des

Systembusses werden die Prozess-Stationen dargestellt, oberhalb des Busses -

neben dem Konfigurations-PC - die konfigurierten Leit- und Gateway-Stationen.

Die Projekt-Hardware wird folgendermaßen konfiguriert:

•

Wählen Sie aus der Baumstruktur ein Objekt aus und klicken Sie dann im

Menü Bearbeiten auf Einfügen

oder

•

Wählen Sie aus der Baumstruktur ein Objekt aus und klicken Sie dann im

Kontextmenü auf Einfügen

oder

•

Wählen Sie einen freien Platz in der Grafikansicht aus (Auswahl wird durch

einen roten gestrichelten Rahmen angezeigt) und doppelklicken Sie mit der

linken Maustaste.

In dem folgenden Dialog werden die Objekte aufgelistet, die in der gewählten

Position eingefügt werden können.

107

3. Schritt: Schritt: Inbetriebnahme

Kapitel 3 Erste Schritte

Fügen Sie nun entsprechend der verfügbaren Hardware eine Prozess-Station ein.

Zur Integration der Hardware- und Software-Komponenten des Projekts wählen Sie

dann die entsprechende Hardware aus und klicken im Menü Bearbeiten auf

Zuordnung einer Ressource

Wählen Sie nun die Prozess-Station und weisen Sie im Projektbaum die Ressource

„PS” zu.

Mit dem Dialog zur Netzwerk-Konfiguration (Menü: Hardware-Struktur >

Netzwerk) werden die Ressource-IDs und IP-Adressen der Stationen definiert.

Wählen Sie die Prozess-Station aus und klicken Sie auf Bearbeiten. Geben Sie für

Ihre Station eine eindeutige Ressource-ID und die IP-Adresse ein. Beenden Sie die

Netzwerkeinstellung mit OK.

Normalerweise ist es nicht erforderlich, die voreingestellten Boot-Parameter der

Prozess-Station zu ändern. Wenn Sie sie dennoch ändern wollen, wählen Sie die

entsprechende Prozess-Station im Hardwaremanager aus. Wählen Sie dann

Bearbeiten > Parameter

Die Boot-Parameter der Prozess-Station lassen sich

nun bearbeiten. Schließen Sie danach den Hardware-Parameter-Dialog.

Um die Plausibilität der Hardware-Konfiguration zu prüfen, wählen Sie Hardware-

Struktur > Alles plausibilisieren. Die Fehlerliste der Plausibilisierung sollte

keine Fehler enthalten.

Speichern Sie nun Ihre Änderungen mit Hardware-Struktur > Speichern und

schließen Sie den Hardwaremanager mit Hardware-Struktur > Beenden.

Selektieren Sie den obersten Knoten des Projektbaums und plausibilisieren Sie alle

Projektdaten. Mit dem Menüpunkt Projekt > Alles plausibilisieren werden alle

Objekte überprüft, die unterhalb des selektierten Knotens existieren; mit dem

Menüpunkt Projekt > Plausibilisieren werden nur die Objekte überprüft, die mit

einem rosa Knoten angezeigt werden.

3. Schritt: Schritt: Inbetriebnahme

Wenn alle Fehler, die ggf. beim Plausibilisieren gemeldet wurden, beseitigt wurden,

kann das Projekt in Betrieb genommen werden. Wechseln Sie von der Konfiguration

in den Inbetriebnahme-Modus über Projekt > Inbetriebnahme.

108

Kapitel 3 Erste Schritte

4. Test der Konfiguration

Beim Wechsel in den Inbetriebnahme-Modus versucht der Control Builder F, zu

allen konfigurierten Stationen eine Kommunikationsverbindung herzustellen. Im

Projektbaum werden neben den Ressource-Knoten die aktuellen Zustände der

Verbindungen angezeigt.

Bei einem neu installierten System wurde während der Installation das Boot-

EPROM in die Prozess-Station geladen. Wenn IP-Adressen und Subnetzmasken

korrekt konfiguriert wurden, wird der Projektbaum-Knoten der Prozess-Station mit

„kein Betriebssystem“ gekennzeichnet. Weitere Zustände können sein:

•

„läuft“: Betriebssystem oder Konfiguration wurde geladen

•

„Versionsfehler“: Die Konfiguration in der Prozess-Station gehört entweder

zu einem anderen Projekt oder ist veraltet.

•

„Falsche DMS-Version“: Die Version der Kommunikationssoftware in der

Prozess-Station entspricht nicht der Version des Control Builder F. Mit dem

Konfigurationstool „Configure“ muss zuerst das aktuelle Boot-EPROM in die

Prozess-Station geladen werden.

Mit einem Pfeil vor dem Knoten wird angezeigt, dass die Daten dieses Knotens

noch nicht auf der zugehörigen Hardware vorhanden sind und noch geladen werden

müssen.

Wählen Sie den Ressource-Knoten der Prozess-Station und öffnen Sie das Kontext-

Menü. Bei der Erstinbetriebnahme wählen Sie dann Laden > Ganze Station.

Änderungen und Erweiterungen der Konfiguration können nachträglich mit Laden

> Geänderte Objekte in die Prozess-Station geladen werden.

Wurde der Ladevorgang erfolgreich durchgeführt, werden die Projektbaum-Knoten

grün dargestellt und die Ladepfeile entfernt.

4. Test der Konfiguration

Im Inbetriebnahmemodus gibt es im Control Builder F verschiedene Möglichkeiten,

um die aktuelle Projekt-Konfiguration zu testen und zu überprüfen. Wählen Sie ein

Objekt an und öffnen Sie es mit einem Doppelklick. Wie in der Konfiguration wird

der zugehörige Editor geöffnet. Konfigurationsänderungen können hier nicht

vorgenommen werden, aber die aktuellen Werte können kontrolliert und teilweise

beeinflusst werden.

109

4. Test der Konfiguration

Kapitel 3 Erste Schritte

AWL-Programm

Wurde ein AWL-Programm in eine Prozess-Station geladen und wird es dort

ausgeführt, kann im Inbetriebnahme-Modus des Control Builder F der AWL-Editor

geöffnet werden. Vor der Kommentar-Spalte werden die aktuellen Werte der

Variablen für jeden Rechenschritt angezeigt. Boolsche Variablen werden mit F für

FALSE und T für TRUE dargestellt.

FBS-Programm

Wurde ein FBS-Programm in eine Prozess-Station geladen und wird dort

ausgeführt, so kann im Inbetriebnahme-Modus des Control Builder F der FBS-

Editor geöffnet werden. An den Verbindungslinien kann der aktuelle Wert abgelesen

werden.

Linien für Daten des Datentyps BOOL werden für den Wert TRUE durchgezogen

und für den Wert FALSE gestrichelt gezeichnet.

Alle anderen Linien können mit dem Cursor angefahren werden. Der aktuelle Wert

wird als Data-Tipp eingeblendet.

Ebenso werden die aktuellen Werte eines Bausteinpins beim Anfahren mit dem

Cursor eingeblendet.

Wertefenster

Für die dauerhafte Anzeige eines Wertes kann das Wertefenster verwendet werden.

Ein weiteres Fenster wird angezeigt. Um das Wertefenster aufzurufen, wählen Sie

Fenster > Wertefenster anzeigen.

Nachdem eine Variable, eine Datenflusslinie oder ein Bausteinpin in einem Editor

oder einer Liste angewählt wurde, kann im Kontextmenü oder im Menü Fenster der

Menüpunkt Variable eintragen... gewählt werden. In einem weiteren Dialog wird

das Format zur Darstellung des Wertes gewählt. Nach Bestätigung dieses Dialogs

erscheint diese Variable im Wertefenster. Der angezeigte Wert wird einmal pro

Sekunde aktualisiert.

110

Kapitel 3 Erste Schritte

5. Schritt: Sichern der Projektdaten

Die Control Builder F Projektdaten können als Binärdatei (Control Builder F

Projektdatei, PRO) oder als Textdatei (Werte durch Kommata getrennt, CSV)

gespeichert werden. Standardmäßig werden die Daten in einer Binärdatei abgelegt.

Für den Datenaustausch kann ein Projekt auch als CSV-Datei exportiert werden.

Gehen Sie folgendermaßen vor, um ein Projekt zu speichern:

•

In der Projektübersicht: Projekt > Speichern

•

Im Projektbaum: Projekt > Speichern

Um ein Projekt zu exportieren, gehen Sie folgendermaßen vor:

•

In der Projektübersicht: Projekt > Export...

Geben Sie dann einen Dateinamen für die CSV-Datei ein.

Das Archivieren und Exportieren von Projekten bietet zusätzliche Möglichkeiten

zur Datensicherung und -wiederherstellung. Darüber hinaus benötigen Sie die

Exportdateien auch bei einem Upgrade auf eine höhere Software-Version.

6. Schritt: Konfiguration einer Leitstation

Auf einem PC, der über ein Netzwerk an den Control Builder F-PC angeschlossen

ist, muss die DigiVis-Software installiert werden. Die DigiVis-Software kann auch

mit der Control Builder F-Software zusammen auf dem selben PC eingesetzt

werden.

Um im Control Builder F eine Leitstation anzulegen, wechseln Sie zunächst in den

Bearbeitungsmodus Konfiguration und dort in die Projektbaum-Ansicht.

Selektieren Sie den Knoten der Prozess-Station. Mit Bearbeiten > Einfügen

drunter erhalten Sie die Liste der möglichen Ressource-Typen. Wählen Sie

Leitstation D-LS und vergeben Sie einen Namen.

Wechseln Sie in die Hardware-Struktur und selektieren Sie den obersten Knoten im

Baum. Mit Bearbeiten > Einfügen erhalten Sie die Liste der möglichen Ressource-

Typen. Wählen Sie VIS Leitstation und klicken Sie auf OK. Geben Sie einen

Namen und den Installationsort der neuen Hardware ein. Die vorgegebenen Werte

können mit dem OK-Button übernommen werden.

111

7. Schritt: Inbetriebnahme der Leitstation

Kapitel 3 Erste Schritte

Selektieren Sie die neue Ressource in der Baumansicht oder Grafikansicht. Wählen

Sie dann Bearbeiten > Zuordnung einer Ressource

Selektieren Sie die vorher

definierte Software-Ressource und ordnen Sie sie der Hardware zu.

Wie bei der Prozess-Station, müssen für die Leitstation IP-Adresse oder Hostname

und Ressource-ID konfiguriert werden. Geben Sie in dem Dialog Hardware-

Struktur > Netzwerk die IP-Adresse oder den Hostnamen und die Ressource-ID

ein, unter der Sie die DigiVis-Software installiert haben. Bestätigen Sie Ihre

Änderungen mit OK.

Plausibilisieren Sie dann die Hardware. Selektieren Sie dazu den obersten Knoten

im Projektbaum und wählen Sie Hardware-Struktur > Plausibilisieren.

Speichern Sie Ihre Änderungen und beenden Sie den Hardwaremanager. Wieder in

der Projektbaum-Ansicht, selektieren Sie den obersten Knoten des Projektbaums

und plausibilisieren Sie die Projektdaten mit Projekt > Plausibilisieren.

7. Schritt: Inbetriebnahme der Leitstation

Wenn alle Fehler, die ggf. durch das Plausibilisieren gemeldet wurden, beseitigt

wurden, kann das Projekt in Betrieb genommen werden. Wechseln Sie von der

Konfiguration in den Inbetriebnahmemodus über Projekt > Inbetriebnahme.

Im Projektbaum werden neben den Ressource-Knoten die aktuellen Zustände der

Verbindungen angezeigt. Falls dies noch nicht geschehen ist, starten Sie auf dem PC

der Leitstation das Bedienprogramm DigiVis.

Die Prozess-Station sollte mit dem Verbindungsstatus läuft, die Leitstation mit

Versionsfehler gekennzeichnet sein. Wenn die DigiVis-Software noch nicht läuft

oder über das Netzwerk kein Zugriff möglich ist, wird für die Leitstation Keine

Verbindung gemeldet.

Wählen sie den Knoten der Prozess-Station und Laden > geänderte Objekte;

selektieren Sie anschließend den Knoten der Leitstation und wählen Laden >

Ganze Station.

Wechseln Sie zu der Leitstation mit der laufenden DigiVis-Software. Wählen Sie im

Menü Bild > Einblendbilder. Die MSR-Stellenliste erscheint In einer Liste wird

der Name des Bausteins M_ANA angezeigt. Nach Anwahl des Namens wird das

Einblendbild dieses Baustein angezeigt.

112

Kapitel 3 Erste Schritte

8. Schritt: Mit Tag-Typen und OPC-Elementen arbeiten

In dem Einblendbild M_ANA werden die steigenden und fallenden Werte mit einem

grünen Balken dargestellt (Sägezahnkurve). Alarme werden in der Meldeliste!

aufgelistet, zusammen mit ihrem aktuellen Zeitstempel bei Erreichen der definierten

Grenzwerte.

Damit haben Sie die ersten Schritte bei der Bedienung von Freelance erfolgreich

gemeistert. Sie haben gelernt, wie man ein einfaches Programm schreibt und auf

einer Prozess-Station ausführt, dessen Status visualisiert und Alarme anzeigen lässt.

Weiterhin viel Erfolg.

8. Schritt: Mit Tag-Typen und OPC-Elementen arbeiten

Diesen Schritt müssen nur diejenigen Benutzer ausführen, die in ihrem Projekt

MSR-Stellenarten und OPC-Elemente anlegen und verwenden wollen.

Tag Typ-Bibliothek anlegen

(1) Legen Sie im Projektbaum unter KONF einen Knoten namens TagType_Lib

(TAG-LIB) an.

(2) Importieren Sie die Beispiel-Bibliothek Tag Type Library.

Bearbeiten > Block importieren

Nach der Datei C:\Programmdateien\ABB Industrial

IT\Freelance\export\FreelanceSampleTagTypeLib_V1.0.prt

durchsuchen

Auf Öffnen klicken

Die Bibliothek Tag_Type_Li00 wird im Projektbaum unter dem Knoten POOL

erstellt. Verschieben Sie sie im Projektbaum unter den Knoten TagType_Lib. Nun

können Sie die Bibliothek in Ihrem Projekt verwenden.

Alternativ können Sie auch

Ihre eigene MSR-Stellenarten-Bibliothek anlegen.

Falls dies noch nicht geschehen ist, installieren Sie den OPC-Tunnel auf dem

gleichen Rechner, wo bereits der OPC-Server installiert ist. Aktivieren Sie dann

bei der Freelance-Installation im Fenster „Arbeitsstationstyp” die Option ABB

OPC Tunnel Server.

113

8. Schritt: Mit Tag-Typen und OPC-Elementen arbeiten

Kapitel 3 Erste Schritte

OPC-Tunnel konfigurieren

•

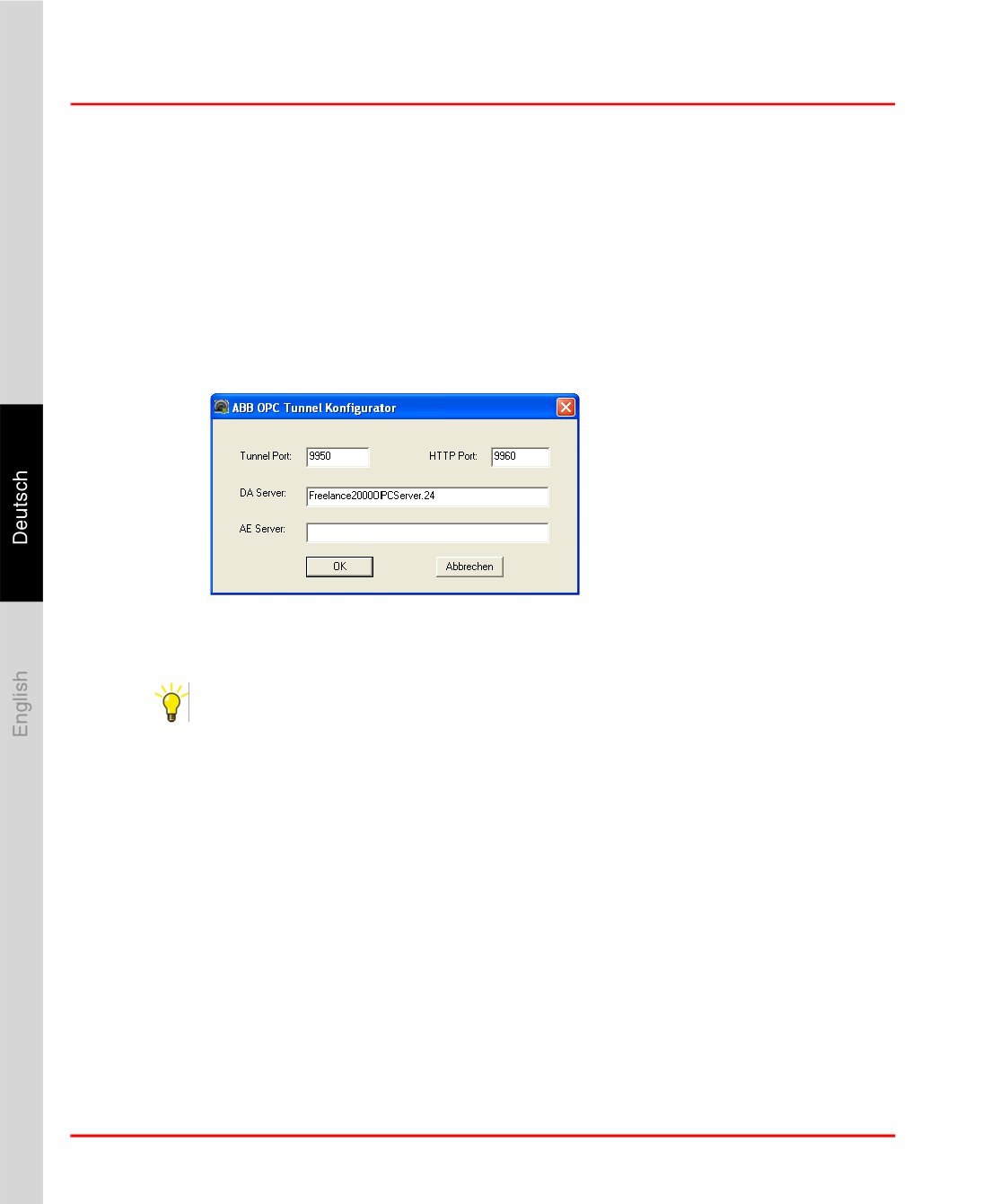

Rufen Sie den OPC-Tunnel-Konfigurator auf.

•

Geben Sie die PROG-IDs der DA/AE-Server und die Port-Nummer des

Dienstes an. Das nachstehende Bild zeigt die Standardeinstellungen.

•

Sie können die Standardeinstellungen unverändert verwenden oder sie bei

Bedarf ändern.

•

Die letzten beiden Stellen der PROG-ID bilden die eindeutige Ressource-ID,

die dem OPC-Server zugeordnet ist.

OPCTunnel_configurator gr.bmp

OPC-Server im CBF konfigurieren

Projektbaum > Rechtsklick auf KONF > Nächste Ebene einfügen > OPC

Server OPC-S wählen > auf OK klicken.

Der Konfigurationsdialog wird angezeigt.

Geben Sie einen Namen (z. B. OPC1) ein und den Ort, wo der OPC-Server

ausgeführt wird.

Doppelklicken Sie auf den Knoten OPCS.

Geben Sie die IP-Adresse des Rechners ein, auf dem der OPC-Tunnel installiert ist.

Die Port-Nummer ist identisch mit der, die für die OPC-Tunnelkonfiguration

verwendet worden ist (9950).

114

8. Schritt: Mit Tag-Typen und OPC-Elementen arbeiten

Kapitel 3 Erste Schritte

MSR-Stellen instanziieren

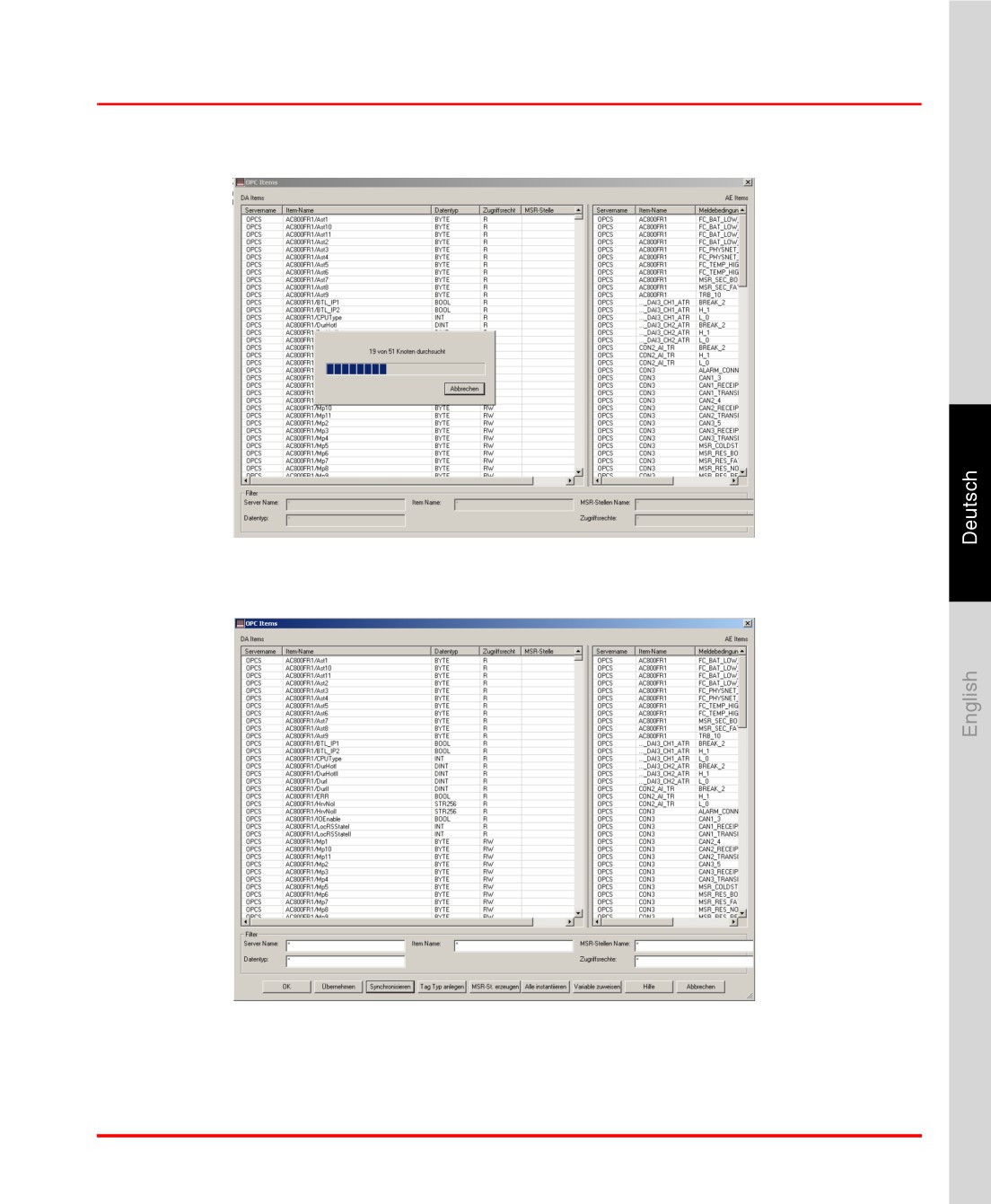

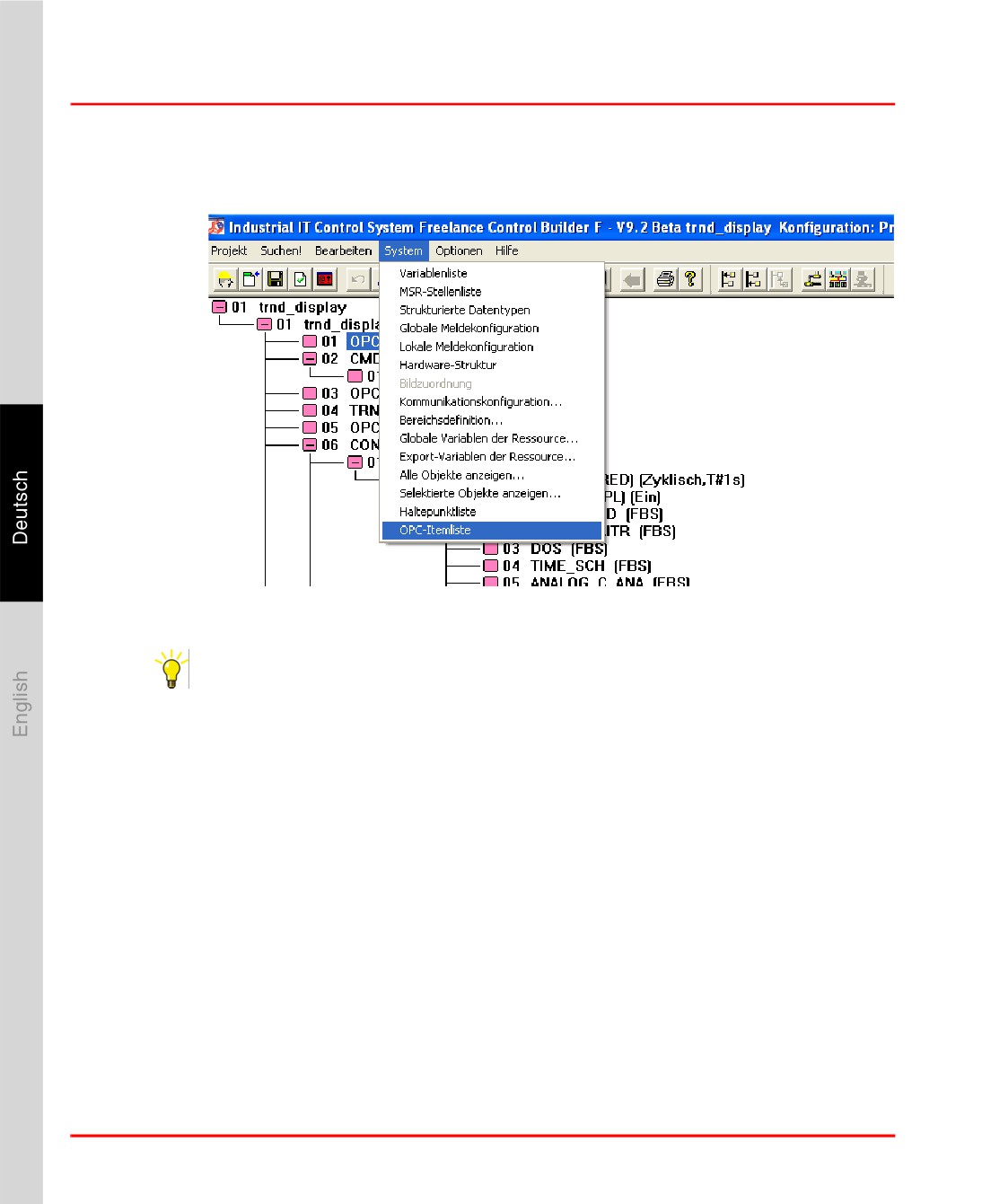

Über die Schaltfläche Alle instanziieren in der OPC-Elementliste können Sie MSR-

Stellen instanziieren. Auf diese Weise werden die OPC-Elemente (der “Selektor-

Teil” des OPC-Elementnamens hinter dem Separator) in der Elementliste mit denen

in der MSR-Stellenbibliothek abgeglichen und die MSR-Stellen entsprechend der

MSR-Stellenarten aufgelistet. Die MSR-Stellenliste mit den vorgeschlagenen MSR-

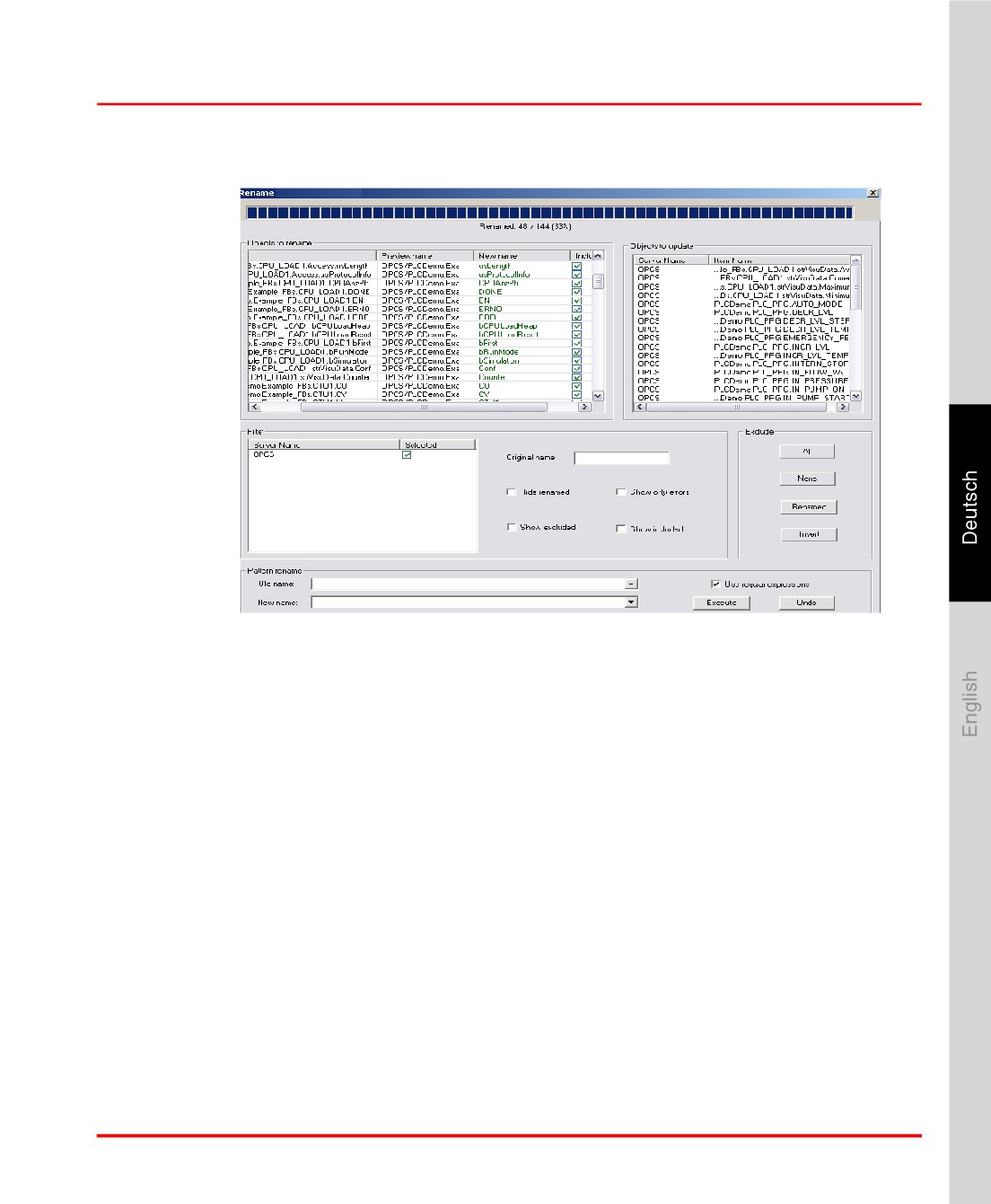

Stellennamen wird in dem unten dargestellten Umbenennen-Dialog angezeigt.

OPC_Server_Rename gr.bmp

Geben Sie in die Spalte Neuer Name die MSR-Stellennamen für die OPC-Elemente

ein und klicken Sie auf OK. In der MSR-Stellenliste erscheinen die Namen der

MSR-Stellen, die mit den entsprechenden OPC-Elementen verknüpft sind.

Variablen zuordnen

Wählen Sie diejenigen OPC-Elemente, die in freien Grafiken oder

Trenddarstellungen verwendet werden sollen, aus der OPC-Elementliste aus und

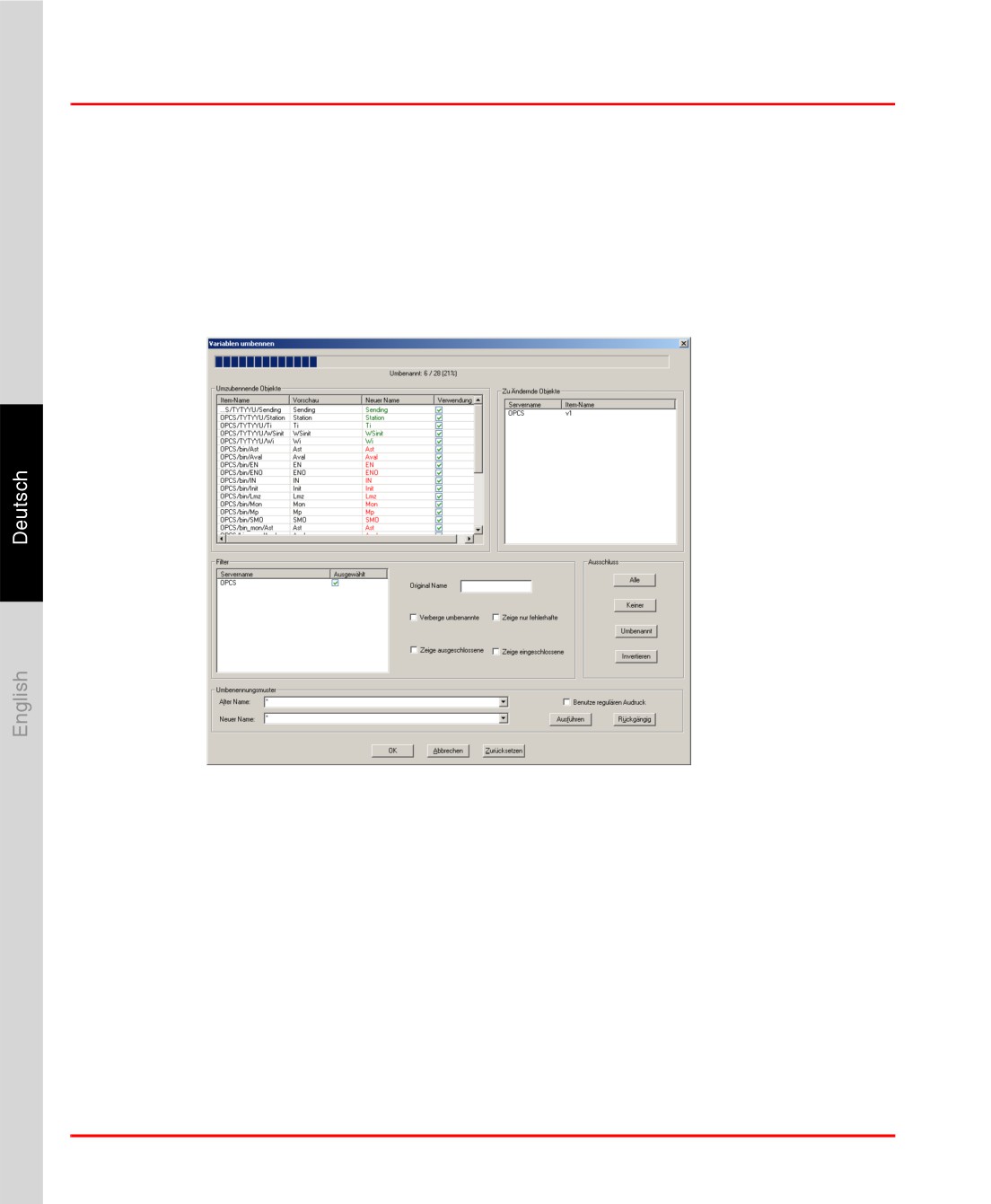

ordnen Sie ihnen Variablen zu. Es erscheint ein neues Fenster mit Vorschlägen für

die Variablennamen der OPC-Elemente (siehe nachstehende Abbildung).

118

Kapitel 3 Erste Schritte

8. Schritt: Mit Tag-Typen und OPC-Elementen arbeiten

OPC_Items_Assign_Variable gr.bmp

Geben Sie in die Spalte Neuer Name den erforderlichen Variablennamen ein und

klicken Sie auf OK. Allen OPC-Elementen mit dem angegebenen Namen werden

Variablen in der Variablenliste zugeordnet.

Sie können nun mit Hilfe der MSR-Stellen und Variablen, die Sie wie oben

beschrieben angelegt haben, freie Grafiken und Trenddarstellungen konfigurieren.

119

ABB Freelance Getting Started (Version 9.2 SP1) - page 8
