Приложение 4

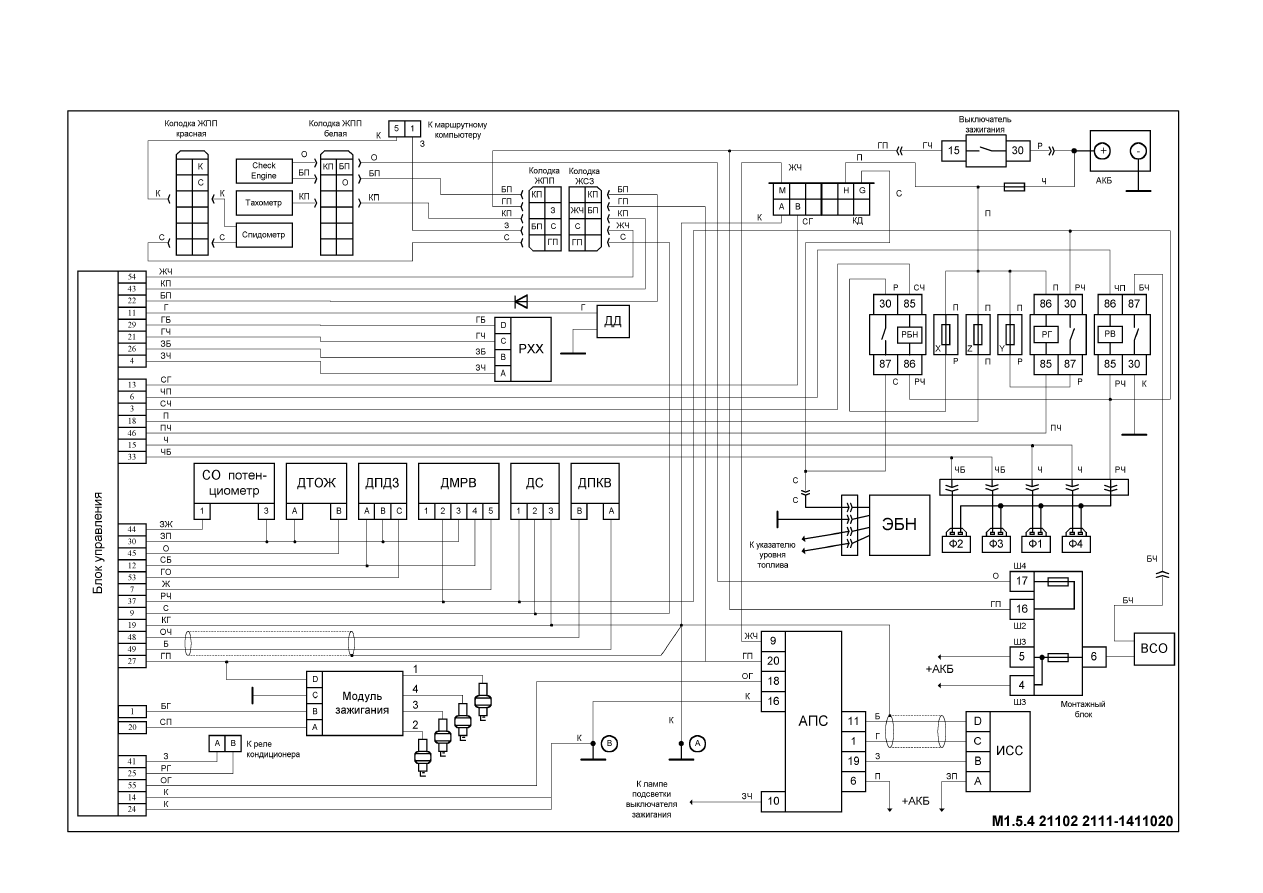

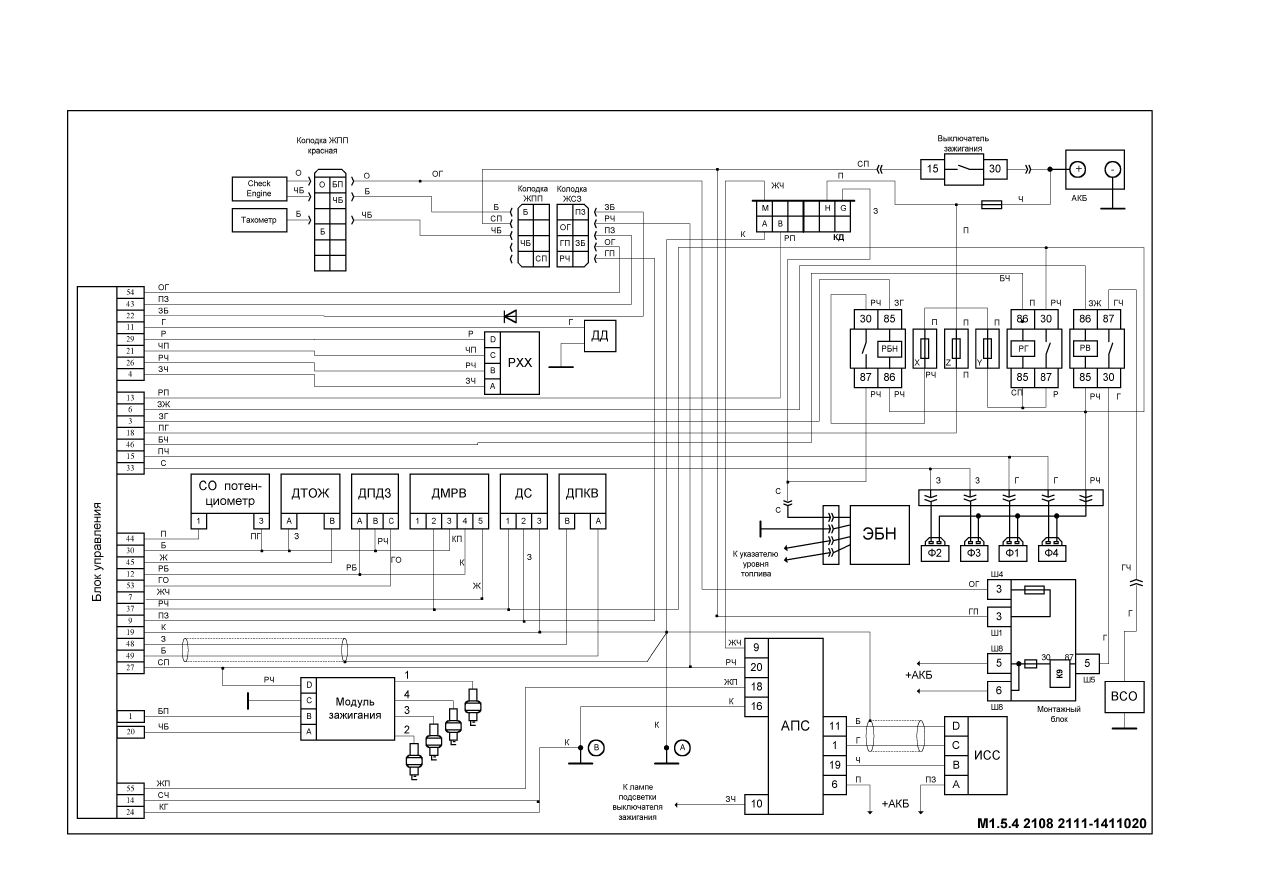

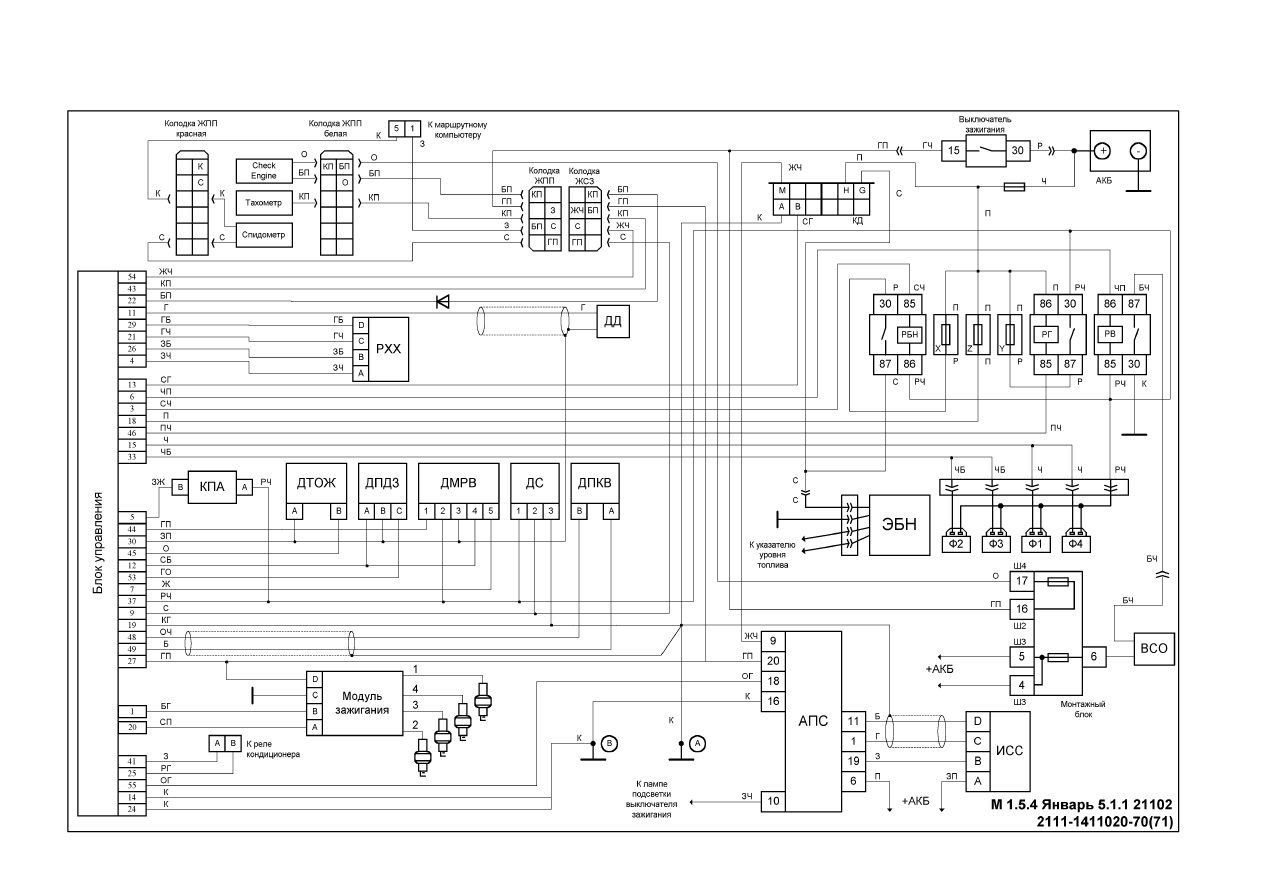

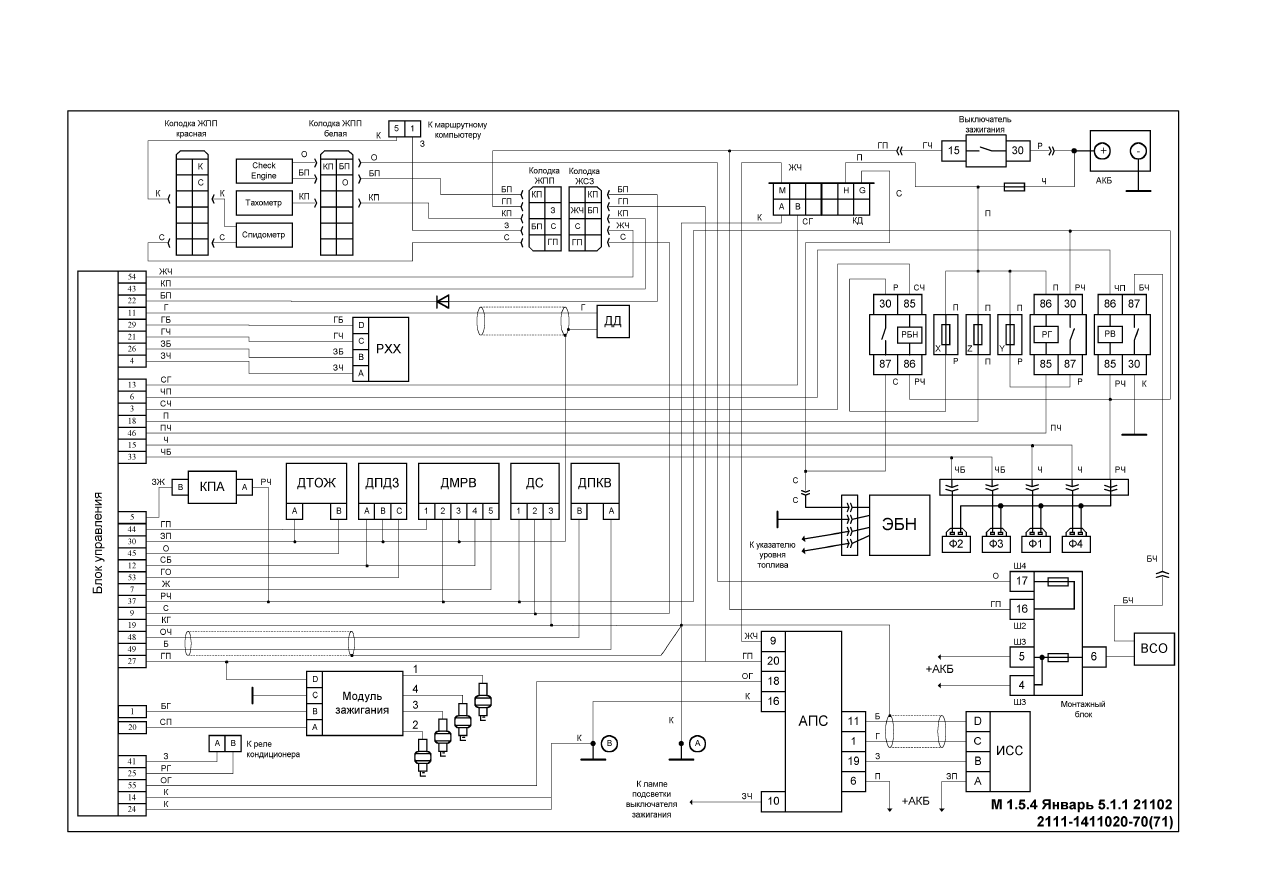

Схемы электрических соединений системы управления двигателем.
Список сокращений
РХХ - регулятор холостого хода
ДД - датчик детонации
КД - колодка диагностики
РБН - реле бензонасоса
РГ(РГЛ) - главное реле
РВ - реле вентилятора охлаждения
X,Y,Z - предохранители
АКБ - аккумуляторная батарея
ДК - датчик кислорода (L-зонд)
КПА - клапан продувки адсорбера
ДПДЗ - датчик положения дроссельной заслонки
ДТОЖ(ДТОХЛ) - датчик температуры охлаждающей жидкости
ДТВ - датчик температуры воздуха
ДМРВ - датчик массового расхода воздуха
Рабс - датчик абсолютного давления
ДС - датчик скорости
ДПКВ - датчик положения коленчатого вала
ЭБН - электробензонасос
Ф1,Ф2,Ф3,Ф4 - топливные форсунки
КЗ - катушка зажигания
ВСО - вентилятор системы охлаждения
ДФ - датчик положения распределительного вала (датчик фаз)
АПС - автомобильная противоугонная система (иммобилизатор)
