А.П.Дядюра Работа с программой МТ-4

86

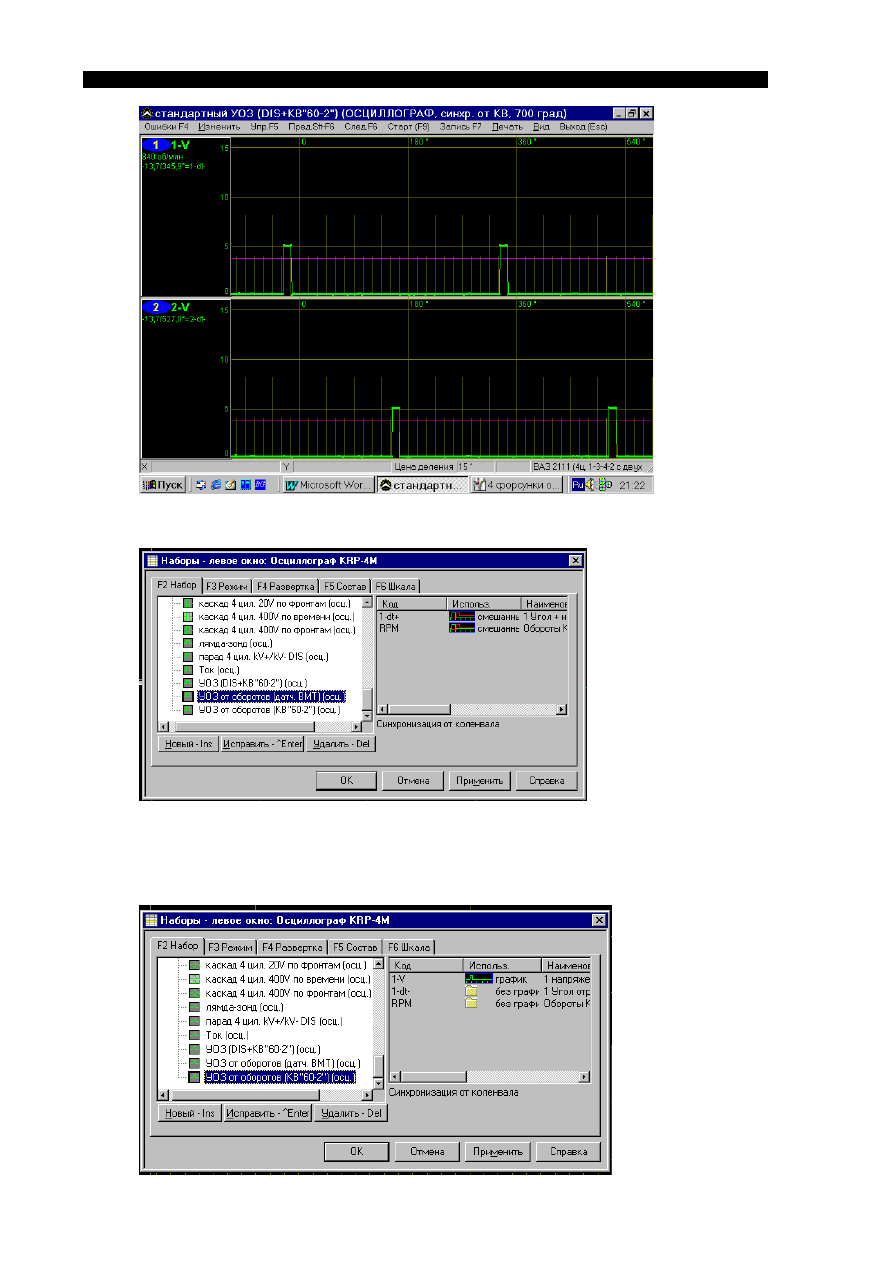

Двадцатый набор.



Некоторые автомобили оборудованы индуктивными датчиками верхней мертвой точки.  Этот набор

предназначен для  проверки угла опережения зажигания с синхронизацией от датчика ВМТ именно для этих

автомобилей. Подключение производится шнуром ШС4-3М на вход CPS/DPS приставки и к датчику ВМТ
на двигателе. (по умолчанию набор работает в режиме самописца)


И последний

Двадцать первый набор

.







А.П.Дядюра Работа с программой МТ-4

87

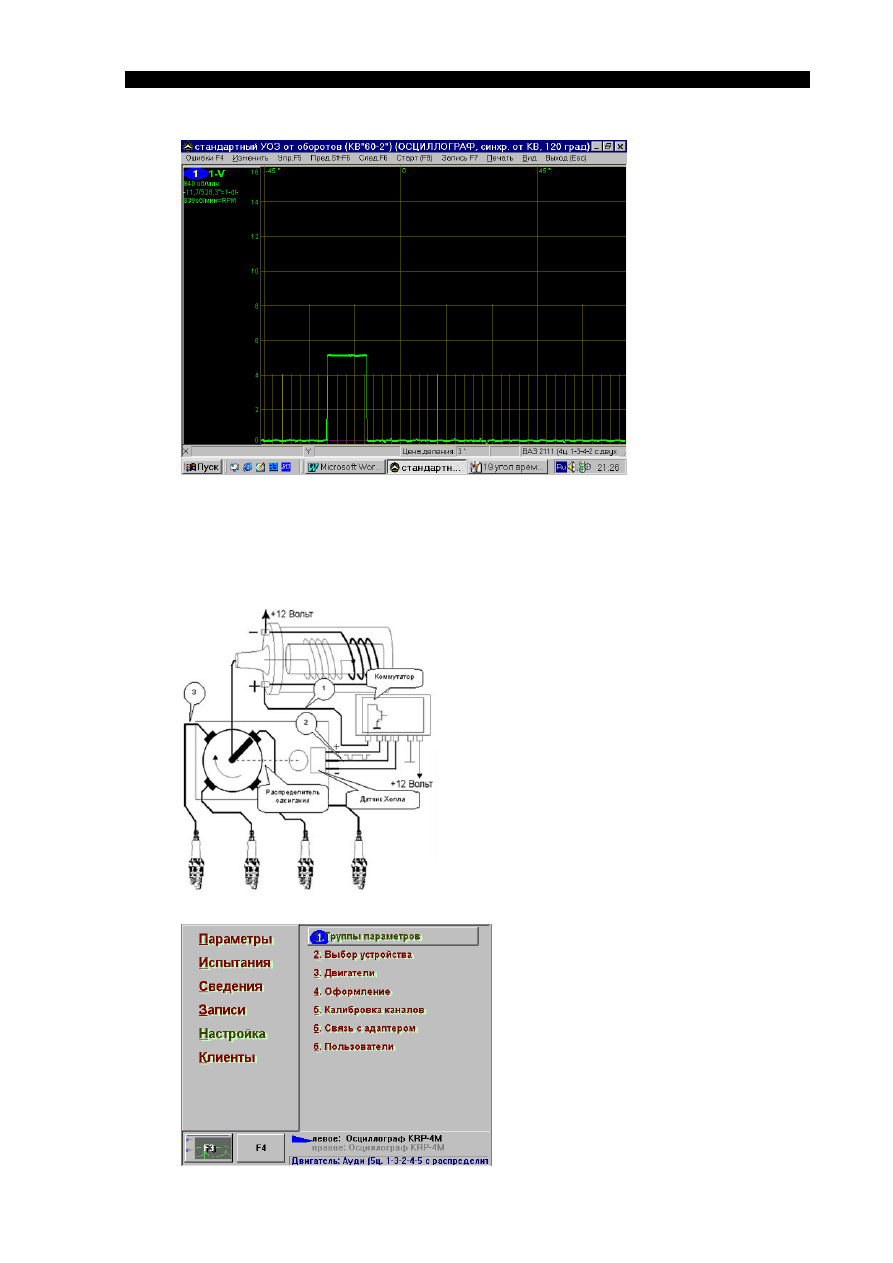

Набор  идентичен  девятнадцатому,  только  измерение  производится    подключением  канала IN1 и

датчика положения коленвала ко входу CPS/DPS. (по умолчанию набор работает в режиме самописца)



Как быть, если для проведения нужных вам измерений, нет подходящего набора? Вот на примере

тестирования  бесконтактной  системы  зажигания  пятицилиндрового  двигателя  попробуем  создать  нужный
нам набор. Для проверки коммутаторной системы зажигания нужно рассмотреть  сигнал с датчика Холла и

первичное напряжение на катушке зажигания. Надо сделать следующее подключение:

1. К клемме «-» катушки зажигания. (IN1)

2. К датчику Холла. (IN2)
3. Чтобы видеть какому цилиндру принадлежит луч, подключить датчик первого цилиндра (КСИ-2).

(IND)



Так, как у нас нет пятицилиндрового двигателя в таблице двигатели, создаем этот набор. Как это де-

лать говорилось ранее. Далее включаем окно «Группы параметров».







А.П.Дядюра Работа с программой МТ-4

88

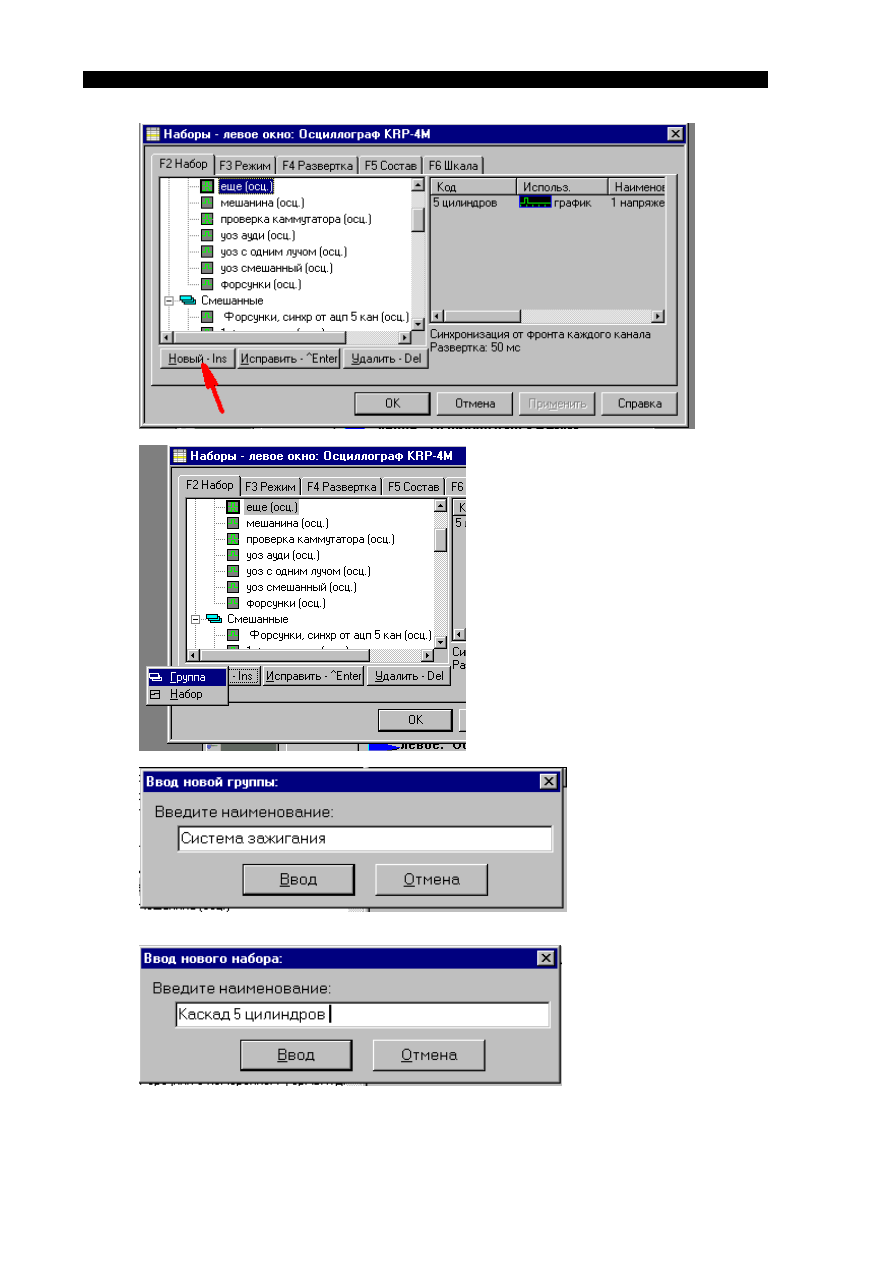

Откроется окно, в котором надо нажать кнопку «Новый»



затем «Группа»



В появившемся окне следует набрать название группы, назовем ее «Система зажигания»



После команды «Ввод», повторяем ту же процедуру, только вместо кнопки «Группа» нажимаем «На-

бор». Назовем его



Далее нажимаем клавишу «Состав» она же «F5» и видим






А.П.Дядюра Работа с программой МТ-4

89

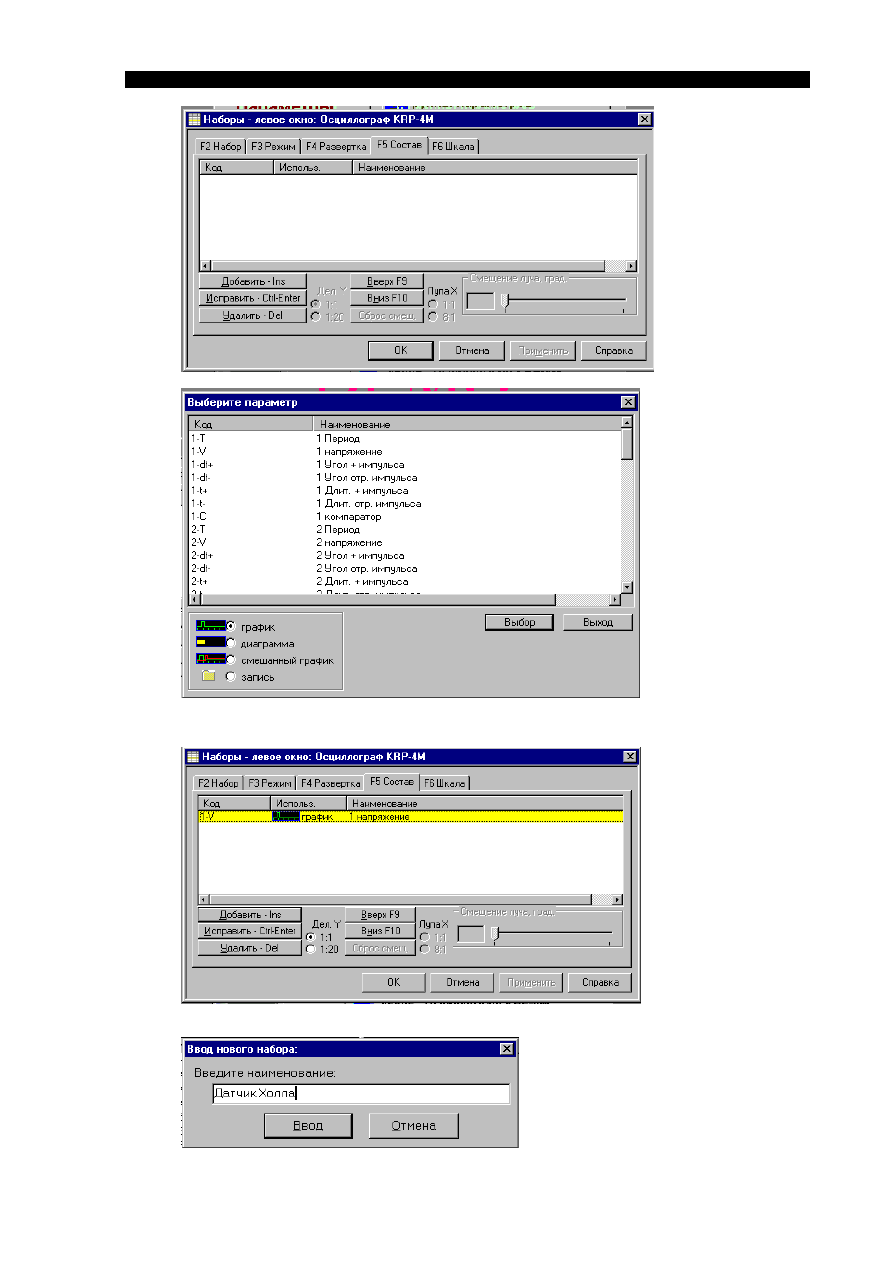

В этом окне нажать клавишу «Добавить» она же «Ins» на клавиатуре.



Здесь выбираем нужный нам параметр, а именно- нам нужно увидеть напряжение на первичной об-

мотке, следовательно выбираем аналоговый канал «1-V». Щелкнув два раза мышью по параметру, он влетает

в окно



Далее создаем еще один набор в этой же группе для проверки датчика Холла, соответственно назо-

вем его также.
