А.П.Дядюра Работа с программой МТ-4

74

четыре аналоговых канала по напряжению, плюс в каждом канале параметр длительности отрица-

тельного импульса, так как управление форсунками осуществляется отрицательным импульсом.



Синхронизация  в  этом  наборе  осуществляется  по  переднему  фронту  импульса  первой  форсунки.

Канал, от которого производится синхронизация, имеет в нижнем правом углу левого окна цветной квадрат,
а так же синюю полосу, которая показывает уровень синхронизации. Двигая её с помощью мыши, вы можете

изменять уровень синхронизации или переносить её в другой канал, от которого хотите синхронизировать-
ся. Фиолетовая полоса показывает уровень срабатывания компараторов для измерения длительностей (толь-

ко при основной синхронизации «от АЦП») Её так же можно перемещать мышью. Для того чтобы вам было
проще ориентироваться, как подключаться и от чего синхронизировать сигнал, рассмотрим этот набор бо-

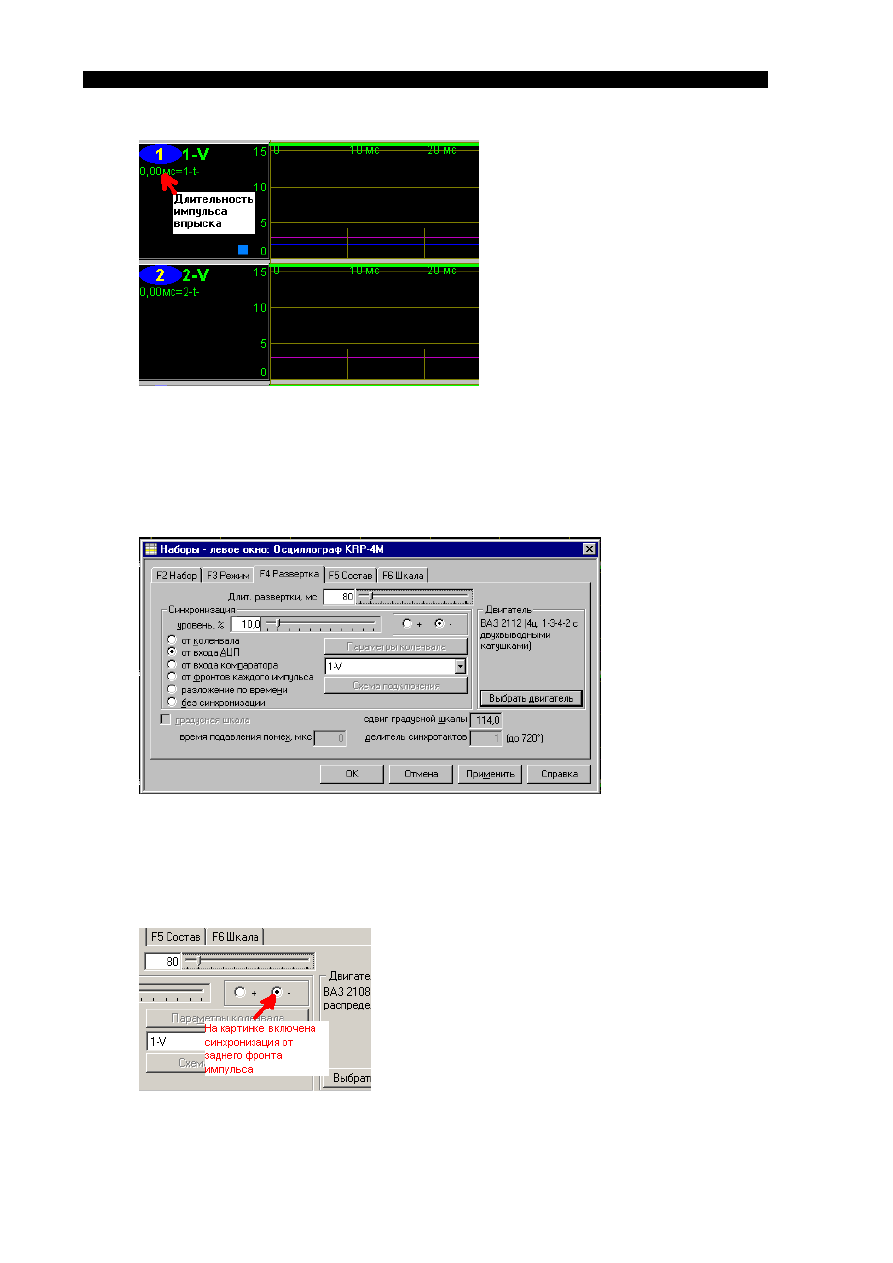

лее детально. Если вы при просмотре этого параметра выберете функцию «Развертка», нажав клавишу  F2,
увидите окно



Где прекрасно видно, что синхронизация в этом наборе осуществляется  от входа АЦП, и в окне

схемы подключения, вход к которому подключен канал синхронизации ( 1V), подключение производится к

входу IN1 приставки.  Тип двигателя ВАЗ2112 - четырехцилиндровый, с двух выводными катушками, поря-
док работы - 1-3-4-2.. В этом наборе  вы можете изменить только длительность развертки и уровень синхро-

низации.  Изменение  длительности  развертки  увеличивает  или  уменьшает  цену  деления  по  горизонтали  в
миллисекундах.

При установке точки  «Плюс» или «Минус», вы можете синхронизироваться от переднего или задне-

го фронта импульса.

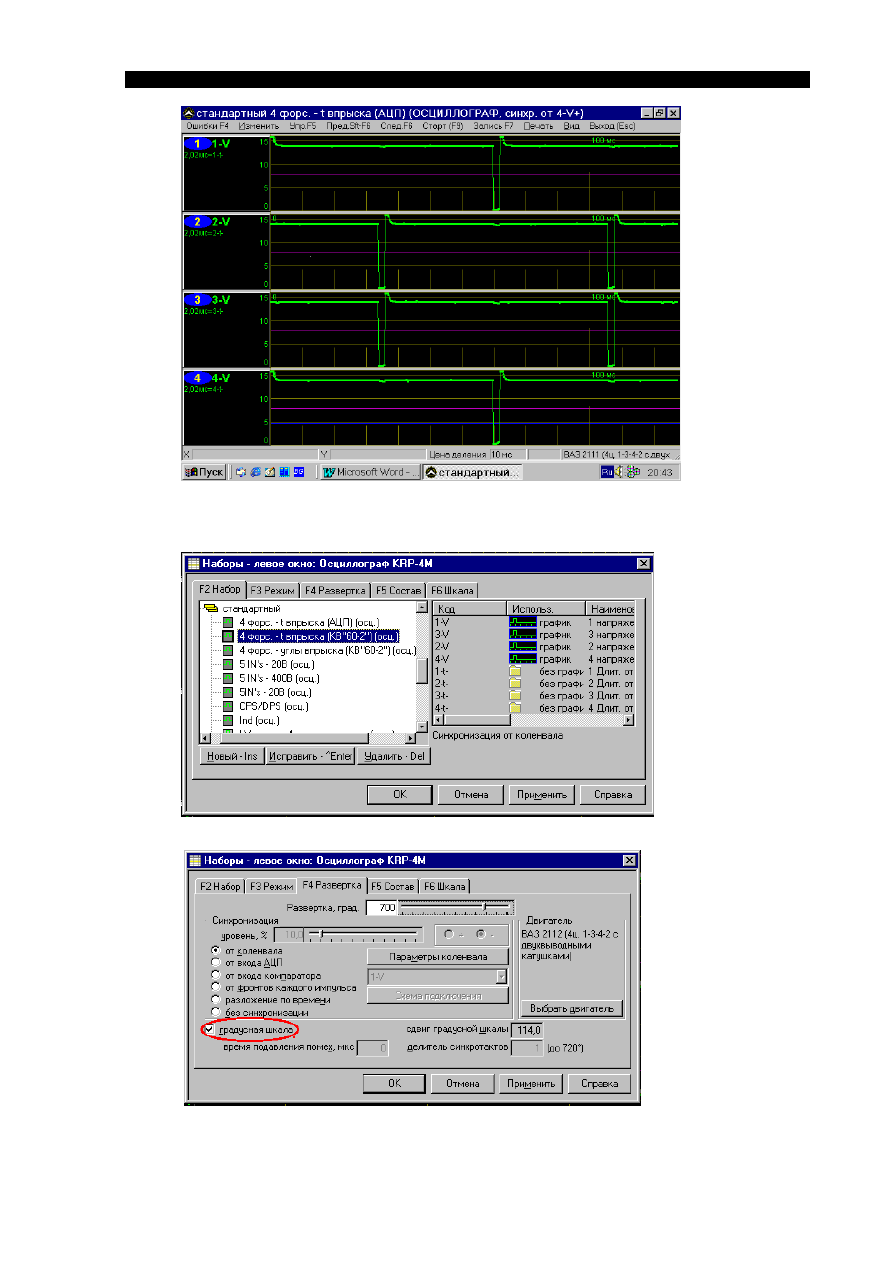

Посмотрите осциллограмму этого набора ,снятую с реального автомобиля





А.П.Дядюра Работа с программой МТ-4

75



Здесь мы видим, что форсунки работают в попарно-параллельном режиме. Форма их импульса со-

ответствует исправному состоянию всех форсунок. Длительность импульса впрыска 2.02 мс.



Второй набор.



Подключения те же самые, только синхронизация производится от датчика положения коленвала

.

Соответственно ко входу «CPS/DPS» необходимо подключить датчик положения коленвала

.

.



Если вы заметили, стало активным окно  «Градусная шкала». Вот преимущество синхронизации от

коленвала. Возможность



отображения луча



не только по времени, но и в градусах. Значит у вас появилась

возможность  увидеть  все  сигналы  за  рабочий  цикл  двигателя,  установив  значение 720 в  строке  «градусная
развертка»  (два оборота кол.вала) На инжекторных автомобилях семейства ВАЗ первый зуб диска синхрони-





А.П.Дядюра Работа с программой МТ-4

76

зации  (точка  начала  отсчета)  датчика  положения  коленчатого  вала  смещен  на 114 градусов  относительно

верхней мертвой точки первого цилиндра (ВМТ совпадает со срезом 20-го зуба). Поэтому в окне «Сдвиг гра-
дусной шкалы» стоит значение 114,0.

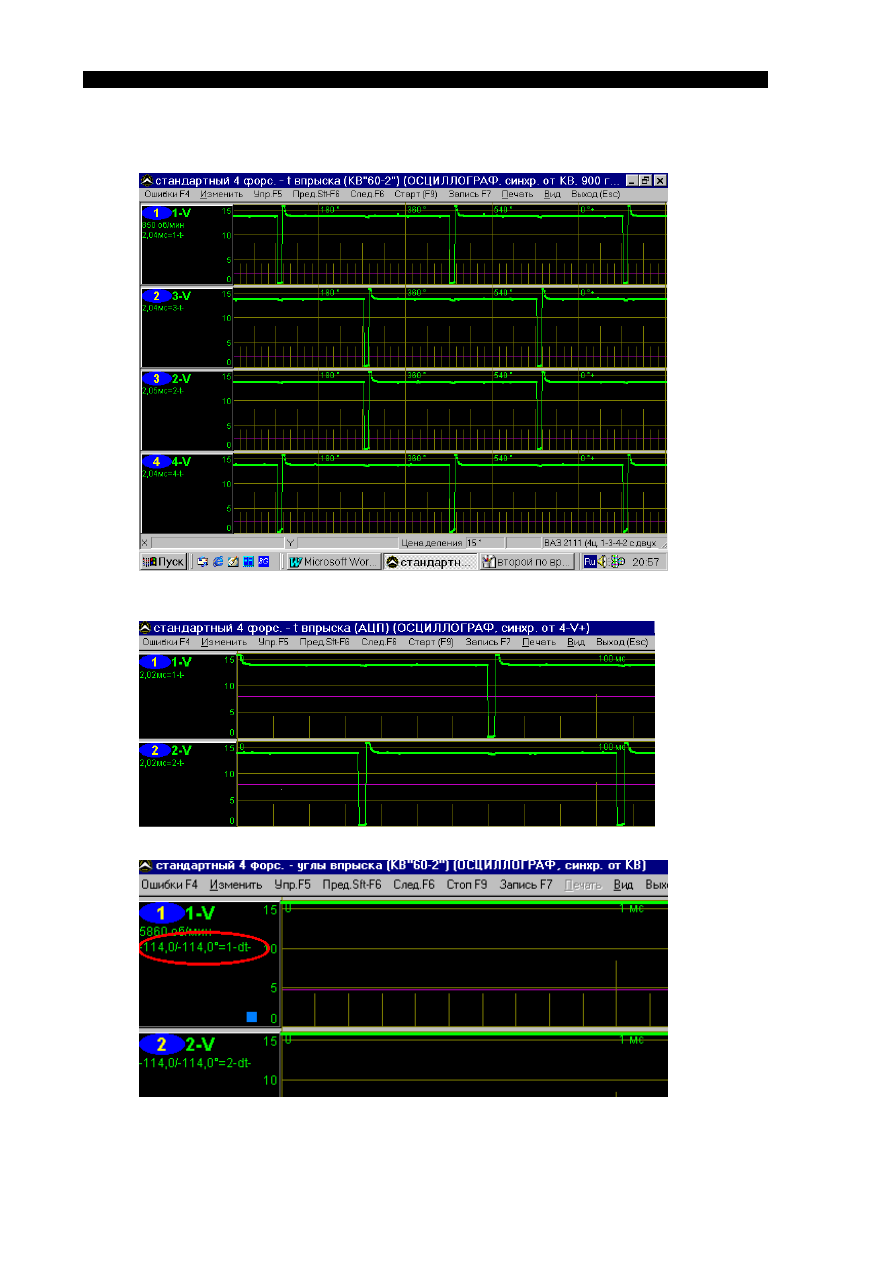

Здесь вы видите в первом канале номер канала по напряжению, обороты коленвала и длительность

импульсов впрыска. Но развертка здесь уже не временная, а градусная. Если убрать галочку в окне «Градусная

развертка», то после ввода команд «Применить» и «Ок», в том же наборе мы получим временную развертку



В третьем наборе все то же самое, что и во втором, только вместо длительности импульсов впрыска

-  параметр «угол отрицательного импульса»



Эта информация нужна для определения момента впрыска топлива (первая цифра соответствует уг-

лу первого импульса, вторая – соответственно второго импульса).





А.П.Дядюра Работа с программой МТ-4

77

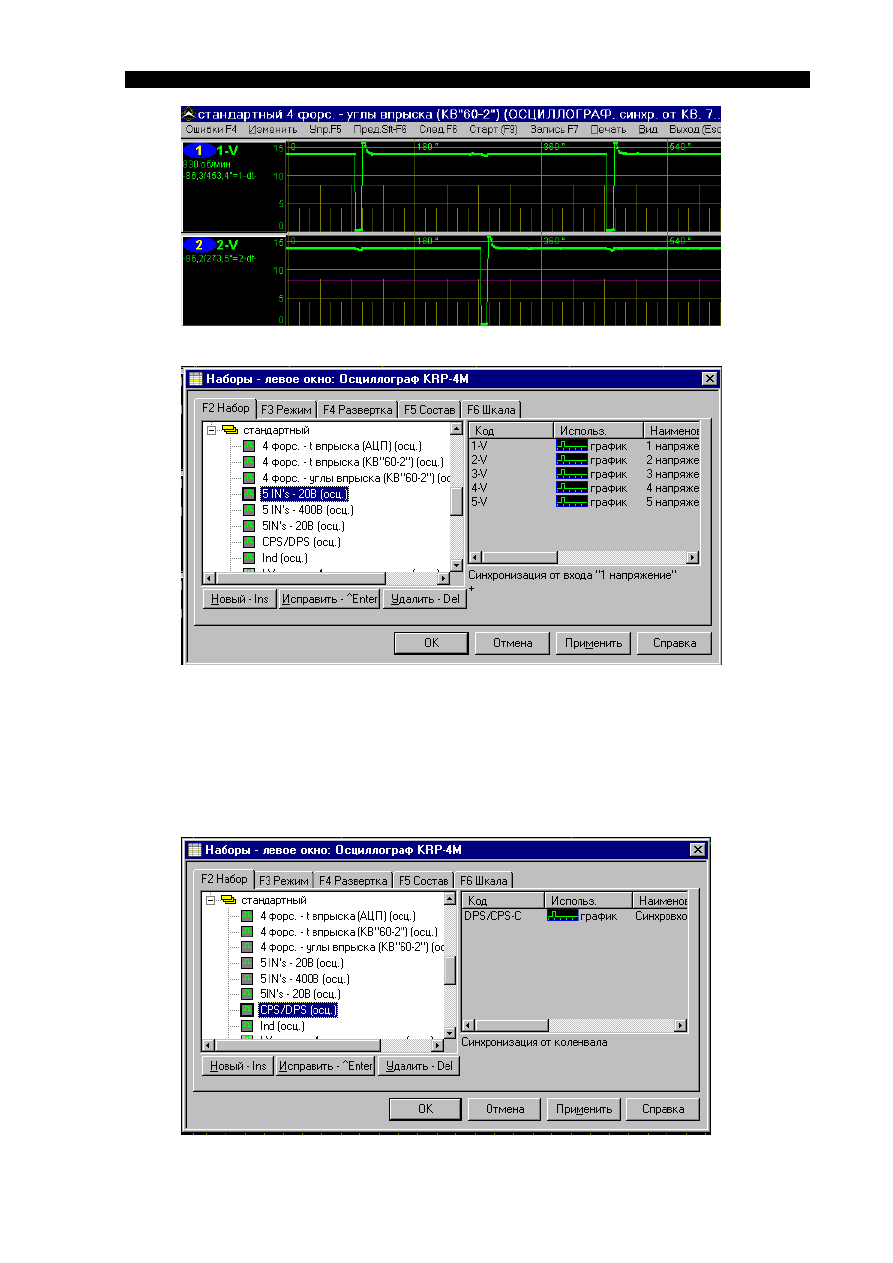

В четвертом  и пятом набрах



Включены пять каналов по напряжению с первого по пятый, с синхронизацией от первого канала.

Только в четвертом размах сигнала - 20 вольт, временная развертка. В пятом - 400 вольт, временная разверт-

ка. Здесь вы можете наблюдать любые формы напряжений до 20 вольт. Подключение к входам приставки
IN1-IN5. Например, вы хотите проверить работу форсунок на иномарке. Подключаем IN1 к первичной об-

мотке катушки зажигания, а IN2-IN4 - к форсункам, смотрим работу форсунок относительно катушки зажи-
гания.

Шестой набор отличается от первых двух только отсутствием синхронизации. Другими словами, у

вас в руках пять мультиметров с пределом измерения 20 вольт.





Седьмой  набор



с одним единственным лучом, на котором мы видим работу датчика положения коленчатого вала.
