Инжекторные системы ВАЗ, ГАЗ и УАЗ. Руководство - часть 1

ИНЖЕКТОРНЫЕ СИСТЕМЫ

АВТОМОБИЛЕЙ ВАЗ, ГАЗ и УАЗ

И ДИАГНОСТИКА ИХ

ПРИБОРАМИ НПП «НТС»

ИНЖЕКТОРНЫЕ СИСТЕМЫ АВТОМОБИЛЕЙ ВАЗ, ГАЗ и УАЗ И ДИАГНОСТИКА
ИХ ПРИБОРАМИ НПП «НТС». – Изд. 4-е, доп. – Самара: НПП «НТС», 2004. – 148 с.

В данное издание вошло описание диагностических приборов, выпускаемых предприятием
НПП "НТС", заметки по диагностике инжекторных автомобилей, комплектация инжекторных автомоби-
лей ВАЗ. В приложениях приведены коды неисправностей и схемы электрооборудования систем впры-
ска.
Предназначена для специалистов по диагностике и владельцев автомобилей.

Все права защищены. Никакая часть издания не может быть воспроизведена в любой форме или любыми средствами,
электронными  или  механическими,  включая  фотографирование,  магнитную  запись  или  иные



средства  копирования,

или сохранения информации без письменного разрешения НПП "Новые технологические системы.





Диагностическое оборудование





4

Диагностическое оборудование для инжекторных автомобилей



В последнее время все больше автолюбителей отдают предпочтение моделям с системой впрыска

топлива  (инжектором).  В  отличие  от  карбюраторных  эти  автомобили  потребляют  меньше  топлива.  Ста-

бильный  всепогодный  запуск  двигателя  гарантирует  круглогодичную  эксплуатацию  автомобиля.  Владелец
инжекторного автомобиля может меньше беспокоиться о марке топлива. Система сама поддерживает равно-

мерную, без детонации, работу двигателя при использовании различных марок бензина. И с точки зрения
загрязнения окружающей среды такие автомобили менее опасны, чем их карбюраторные собратья.

Под стать новому поколению двигателей современная система их диагностики. Современные элек-

тронные тестеры и компьютерные программы быстро и точно выявляют неисправности.

НПП “Новые технологические системы” (НПП “НТС”) на протяжении восьми лет работает на рос-

сийском  рынке  автомобильной  диагностики  и  стендового  оборудования  для  автомобильных  электронных

систем.  Многие  станции  технического  обслуживания  автомобилей  пользуются  продукцией  НПП  “НТС”.
Несколько  производственных  предприятий  автомобильной  электроники  используют  наше  стендовое  обо-

рудование для контроля электронных блоков управления. На текущее время НПП “НТС” стабильно обеспе-
чивает эти рынки своей продукцией.

Производство тестеров и других средств диагностики растет вместе с ростом парка отечественных

автомобилей, оснащенных электронной системой впрыска топлива. Диагностическим оборудованием НПП

“НТС” охвачены все серийно выпускаемые электронные системы управления двигателем на заводах “Авто-
ВАЗ” и “ГАЗ”.





Диагностическое оборудование





5

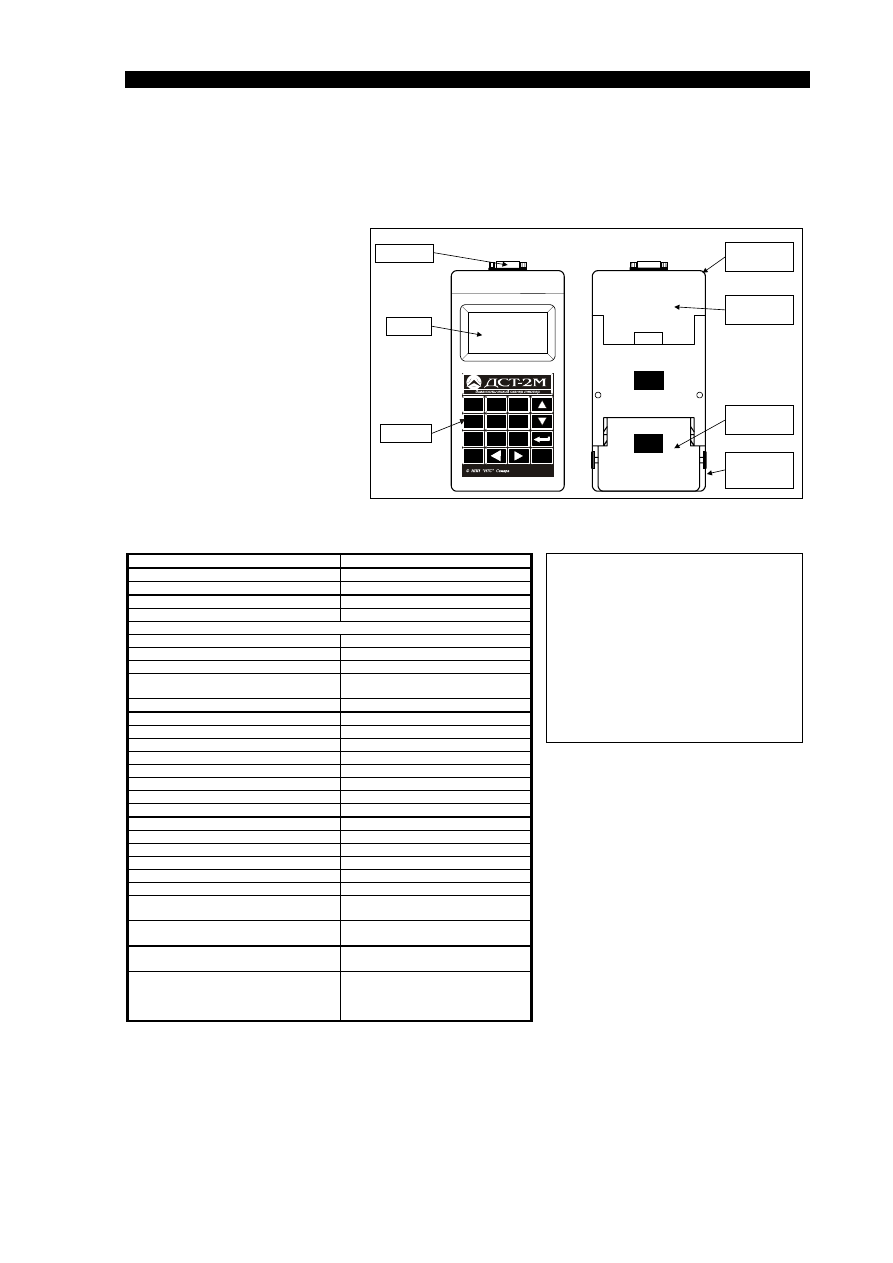

ДСТ-2М

0

7

8

9

4

5

6

1

2

3

Esc

НТС



cartridge



Разъем

Дисплей

Клавиатура

Резервный

отсек

Крышка

защитная

Отсек

программного

картриджа

Сменный
картридж

Esc

0

1

2

3

4

5

6

7

8

9

®

ДСТ-2М

Профессиональный  диагностический  сканер-тестер  ДСТ-2М  принят  АО  ”АвтоВАЗ”  как  универ-

сальный диагностический инструмент для обслуживания всех систем управления  двигателем автомобилей

ВАЗ, ГАЗ и УАЗ. Описание ДСТ-2М включено во все учебные материалы по ремонту систем управления
агрегатами  российских  автомобилей.  Портативные  габариты,  понятный  интерфейс,  развитая  система  по-

мощи, дисплей с подсветкой обеспечивают простоту и удобство в работе.
Режимы работы.

Тестер ДСТ-2М позволяет:

−  считывать ошибки системы,

−  просмотреть

параметры,

поступающие с датчиков,

−  управлять

исполнительными

механизмами,

−  накапливать  данные  и  про-

сматривать  их  по  кадрам  для

обнаружения

и

анализа

плавающих неисправностей,

−  тестировать  параметры  при

запуске  двигателя,  прокрутке  и

т.д.,

−  обмениваться

данными

диагностики  с компьютером для

анализа и ведения баз данных,

−  вручную  или  автоматически  оп-

ределять  тип  контроллеров  и

систем управления.

Комплект поставки

Наименование

Примечание

Тестер диагностический ДСТ-2М



Паспорт



Потребительская упаковка



CD "НПП НТС"

Дополнительные принадлежности (поставляются отдельно)

Кабель Д2-Д41-ВАЗ КДНР.469619.037

для автомобилей ВАЗ

Кабель Д2-Д11-ВАЗ КДНР.469619.052

для автомобилей ВАЗ

Кабель Д2-Д31-ГАЗ КДНР.469119.054

для автомобилей ГАЗ

Кабель OBD-II КДНР.469619.002

для авт. ВАЗ с нормами EURO3 и

Шевроле Нива

Кабель Д2-Д21-Steyr КДНР.469119.037

Кабель ДСТ-2M-KR2 КДНР.469619.008

Кабель ДСТ-2M-ПК КДНР.469619.001

Картридж Автрон М1.5.4

Картридж МКД-105

Картридж ЯНВАРЬ-4

Картридж БОШ М1.5.4

Картридж БОШ МР7.0 EURO2



Картридж БОШ МР7.0 EURO3

для авт. с нормами EURO3

Картридж GM ISFI-2S



Картридж GM EFI-4



Картридж МИКАС-5.4

Картридж МИКАС-7.1

Картридж КОМБИ-ВГ

для авт. ВАЗ, ГАЗ, УАЗ

Картридж КОМБИ-ГАЗ

для всех авт. ГАЗ, УАЗ

Картридж Steyr

для авт. ГАЗ с ЭБУ VDO Steyr (ГАЗ-

560)

Картридж BOSCH M7.9.7

       Новинка!

  для авт. ВАЗ с нормами EURO2,

EURO3

Картридж DAEWOO

Новинка!

  для авт. DAEWOO и системы ABS

Delphi

Картридж ВАЗ БЭС

Новинка!

  для диагностики сист. электронного

управления климатической установ-

кой САУО, САУКУ и иммобилиза-

тора авт. ВАЗ



Картридж КОМБИ-ГАЗ для ДСТ-2М

Картридж  КОМБИ-ГАЗ  используется  совместно  с  тестером  ДСТ-2М  для  выявления  и  устранения

неисправностей  системы  электронного  управления  впрыском  топлива.  Картридж  предназначен  для  обслу-

живания автомобилей с ЭБУ: Микас 5.47, Микас 7.1, Микас 7.2, СОАТЭ Автрон, МКД, Steyr (ГАЗ-560).



Технические характеристики


Питание от бортовой сети автомобиля
Потребляемая мощность - 6 ВА
Габариты - 205х100х48 мм

Масса (с картриджем) - 0,45 кг
Поддерживаемые интерфейсы - K-Line,
L-Line, RS-232
8-строчный ЖК дисплей

Языки интерфейса: русский, английский.



►  Покупка  отдельных  картриджей
позволяет  пользователям  ДСТ-2М,

уже  имеющим  набор  картриджей,
расширять  список  диагностируемых

ЭБУ без дополнительных затрат.
