12



Рис.8. Поперечный разрез двигателя:

1 – масляный картер; 2 – валик привода масляного насоса; 3 – винтовые шестерни привода мас-
ляного насоса; 4 – головка цилиндров; 5 – топливная рампа с форсунками; 6 – впускная труба;
7  –  штуцер  клапана  продувки  адсорбера;  8  –  ресивер;  9  –  крышка  клапанов;  10  –  распредели-
тельный  вал  впускных  клапанов;  11  –  гидротолкатель;  12  –  пружина  клапана;  13  -  клапан
впускной; 14 - распределительный вал выпускных клапанов; 15 -  клапан выпускной; 16 – пор-
шень с кольцами; 17 – шатун; 18 – блок цилиндров; 19 – коленчатый вал; 20 – масляный насос






13

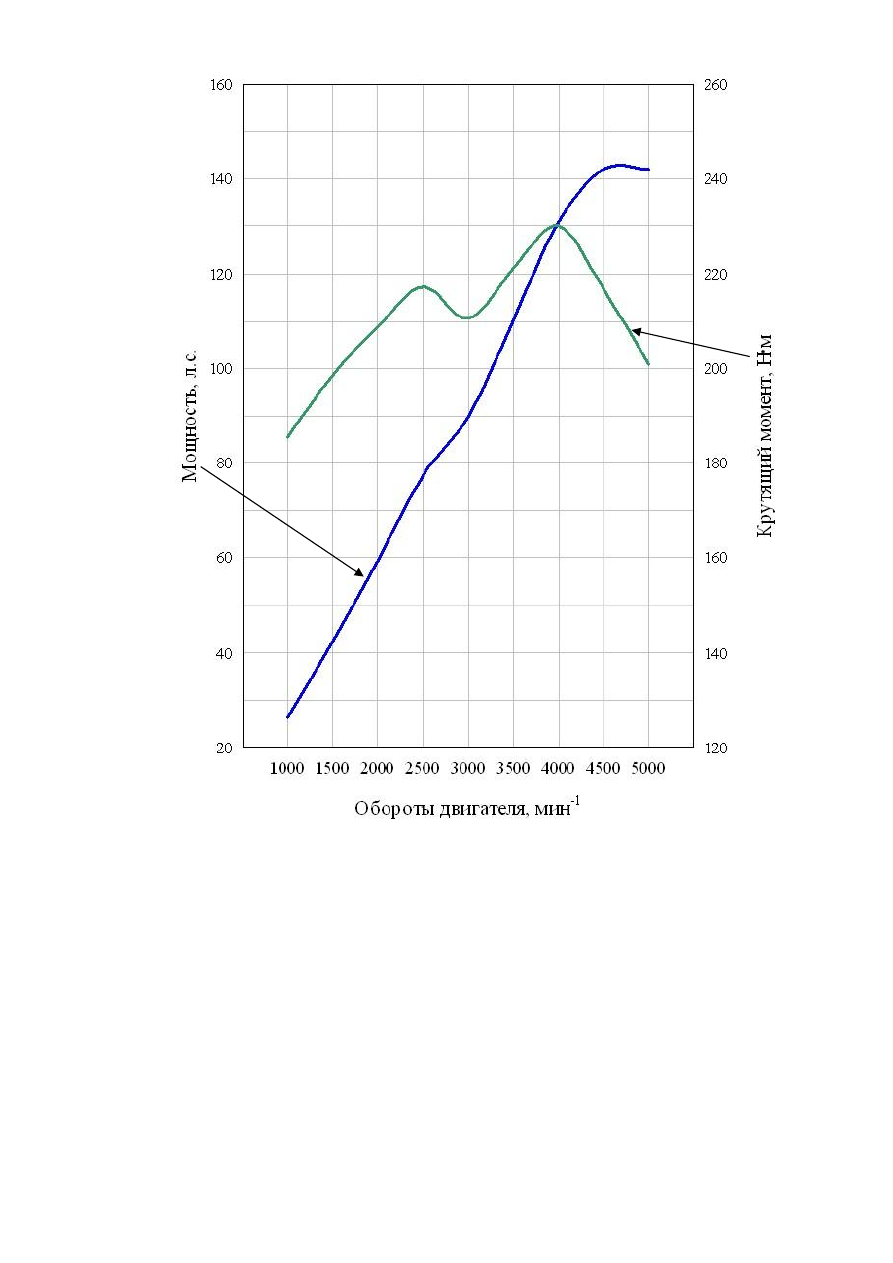

Рис.9. Внешняя скоростная характеристика двигателя (брутто)









14

МАРКИРОВКА ДВИГАТЕЛЯ

Идентификационный  номер  двигателя  наносится  в  одну  строчку  на  об-

работанную  поверхность  площадки  блока  цилиндров,  находящейся  с  левой  сто-
роны над бобышками крепления передней опоры двигателя (рис.1).

Идентификационный номер двигателя состоит из описательной части (VDS)

и указательной части (VIS). В начале, конце и между составными частями иден-
тификационного номера указан разделительный знак в виде звездочки (рис.10).

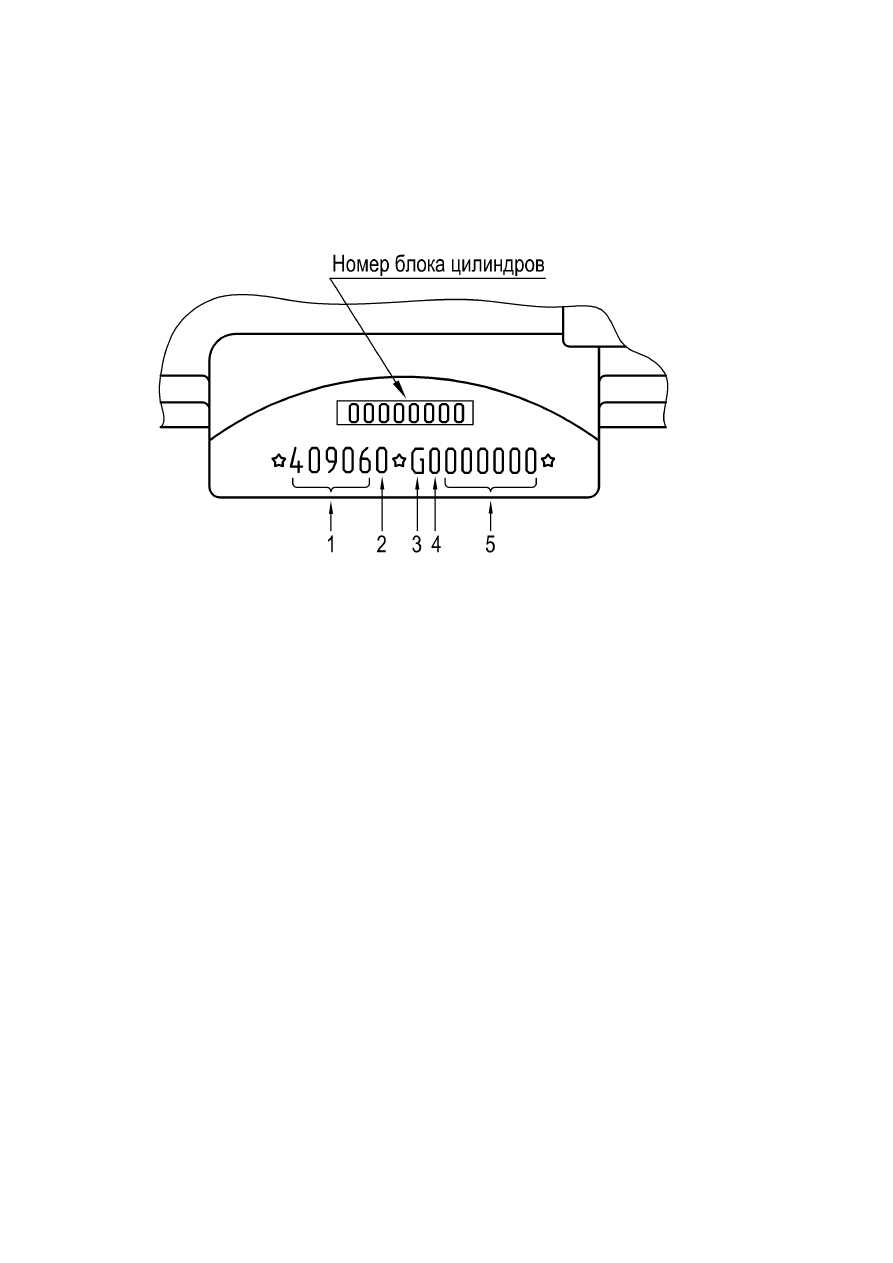

Рис.10. Идентификационный номер двигателя:

Описательная часть – VDS идентификационного номера двигателя
(состоит из шести знаков):

1 – обозначение модели двигателя, состоит из пяти цифр;

2 – всегда указывается ноль.

Указательная часть – VIS идентификационного номера двигателя
(состоит из восьми знаков):

3 – код года изготовления (цифра или буква латинского алфавита):

«G» – 2016, «H» – 2017, «J» – 2018, «K» – 2019, «L» – 2020 и т.д.;

4 – цифровой код сборочного подразделения завода-изготовителя двигателя;

5 – порядковый номер двигателя.

Hомер блока цилиндров может быть указан над идентификационным номе-

ром двигателя, наносится ударным способом или на самоклеющейся этикетке.

Комплектация  двигателя  указана  на  самоклеющейся  этикетке  9  (рис.5),

размещенной на крышке клапанов.







15

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ И ЕГО СИСТЕМ

Тип



Бензиновый,  4-х  цилиндровый,  4-х
тактный,  рядный,  с  комплексной  мик-
ропроцессорной  системой  управления
впрыском топлива и зажиганием

Диаметр цилиндра и ход поршня, мм

95,5×94

Рабочий объем цилиндров, см

3





2693

Степень сжатия



9,1

Порядок работы цилиндров



1-3-4-2

Направление  вращения  коленчатого
вала (со стороны шкива)



правое

Номинальная мощность при частоте
вращения 4600   100 мин

-1

:





– брутто по ГОСТ 14846, кВт (л.с.)

105 (142,8)

–  максимальная  по  Правилам  ЕЭК
ООН № 85-00



99,0 (134,6)

Максимальный  крутящий  момент
при  частоте  вращения  3900  ±  100
мин

-1

:





– брутто по ГОСТ 14846, Н·м (кгс·м)

230,0 (23,5)

– по Правилам ЕЭК ООН № 85-00



217,0 (22,1)

Минимальная  частота  вращения  ко-
ленчатого  вала  холостого  хода,
мин

-1





850   50

Максимальная частота вращения ко-
ленчатого вала, мин

-1





5000   50

Система подачи топлива



Распределённый  впрыск  топлива  элек-
тромагнитными  форсунками  во  впуск-
ные каналы головки цилиндров

Воздушный фильтр



С  сухим  сменным  фильтрующим  эле-
ментом  (устанавливается  на  автомоби-
ле)

Система вентиляции



Закрытая,  с  клапаном,  ограничиваю-
щим разрежение в картере двигателе

Система смазки



Комбинированная  (под  давлением  и
разбрызгиванием)

Масляный фильтр



Полнопоточный,  неразборный,  тонкой
очистки
