48

Герметичность  соединения  крышки  термостата  с  корпусом  обеспечивается

резиновой  прокладкой  П-образного  профиля,  устанавливаемой  на  опорный  фла-
нец термостата.

Термостат в корпус должен быть установлен таким образом, чтобы выступ

на  стойке  термостата  зашел  в  паз  корпуса,  что  обеспечивает  наименьшее  сопро-
тивление потоку охлаждающей жидкости.

ВНИМАНИЕ!
Запрещается  эксплуатация  двигателя  без  термостата,  что  приведет  в

летнее  время  к  перегреву  двигателя,  зимой  -  к  долгому  прогреву  и  работе
двигателя  на  пониженном  температурном  режиме.  Поддержание  термоста-
том  рабочего  температурного  режима  в  системе  охлаждения  оказывает  ре-
шающее влияние на износ деталей двигателя и экономичность его работы.

Опора  вентилятора  (рис.35)  –  объединена  с  передней  крышкой  головки

цилиндров.  В  передней  крышке  1  головки  цилиндров,  отлитой  из  алюминиевого
сплава,  установлен  на  анаэробном  герметике  комбинированный  специальный
подшипник  2  с  двухсторонним  уплотнением,  на  валик  которого  напрессована
ступица 3 крепления шкива вентилятора. Подшипник заполнен смазкой на заводе-
изготовителе и в процессе эксплуатации добавления смазки не требуется. Со сто-
роны головки цилиндров подшипник закрыт  крышкой 4, установленной на анаэ-
робном герметике.

Передний  конец  ступицы  имеет  левую  резьбу  для  установки  вязкостной

муфты с вентилятором.

Конструкция  передней  крышки  головки  цилиндров  с  опорой  вентилятора

неразборная, при выходе из строя подшипника следует заменить узел в сборе.



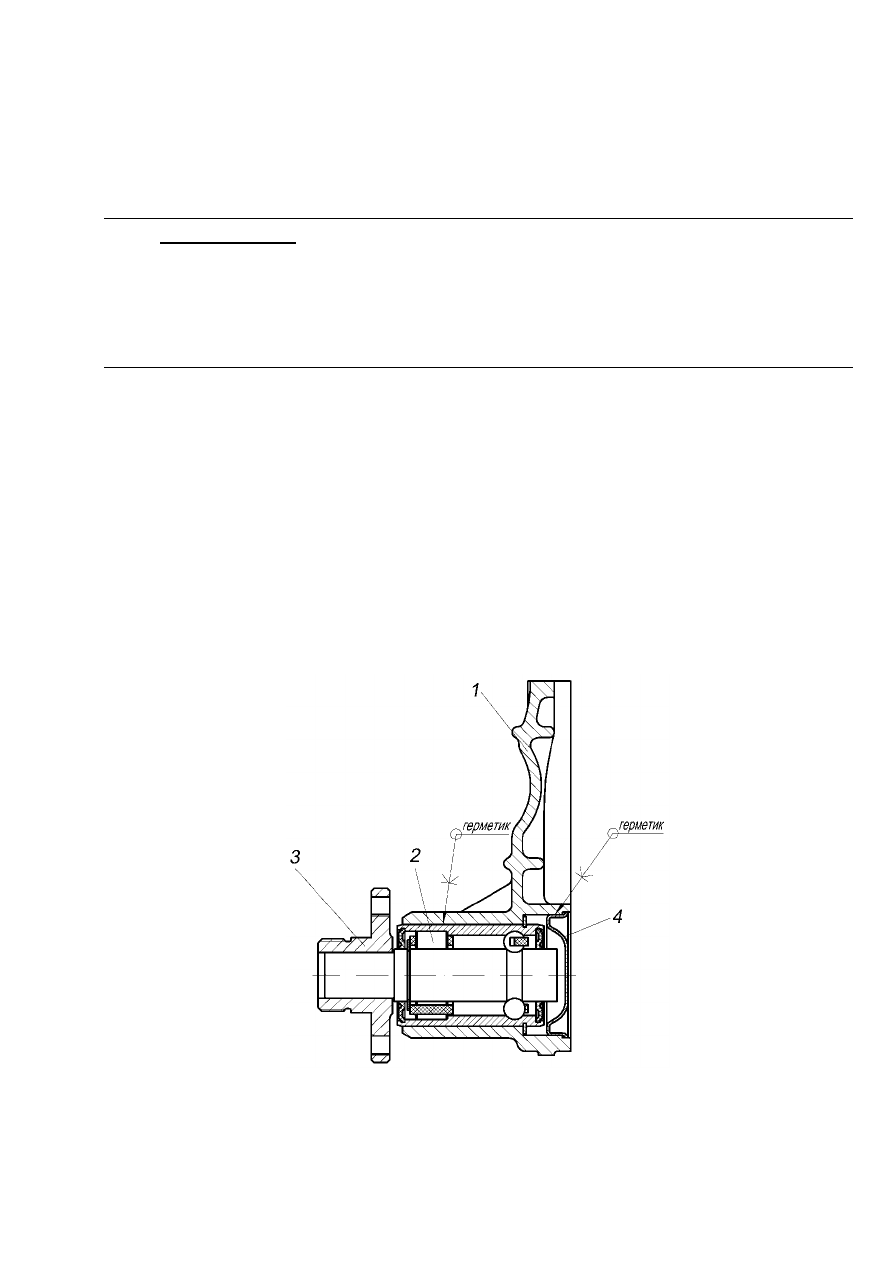

Рисунок 35. Опора вентилятора:

1 – передняя крышка головки цилиндров; 2 – подшипник опоры вентилятора; 3 – ступица шки-
ва вентилятора; 4 – крышка





49

Система подачи топлива

Подача  топлива  осуществляется  посредством  распределенного  впрыска

топлива во впускные каналы головки цилиндров в зону впускных клапанов элек-
тромагнитными  форсунками  с  двухпоточным  распылением,  работающими  по
сигналу  микропроцессорного  блока  управления.  Блок  управления  в  зависимости
от режима работы двигателя изменяет длительность открытия топливных форсу-
нок.





Рисунок 36. Принципиальная схема системы питания и управления:

С целью снижения топливных испарений, на двигателе применяется сталь-

ная  топливная  рампа  с  быстроразъемным  соединением,  в  которой  ветка  слива
топлива из рампы в топливный бак отсутствует. Поддержание постоянного давле-
ния топлива в магистрали для обеспечения гарантированной топливоподачи фор-
сунками на всех режимах работы двигателя обеспечивается пневмомеханическим
регулятором давления поддерживает 4,0 кгс/см

2

(400   8 кПа). Регулятор давления

топлива  вместе  с  датчиком  уровня  топлива  входят  в  состав  модуля  погружного
бензонасоса, размещенного в топливном баке.








50

Топливная  рампа  с  форсунками  (рис.37)  -  стальная,  прямоугольного  се-

чения,  бессливная.  Топливная  рампа  с  четырьмя  форсунками  закрепляется  на
впускной трубе двумя болтами.

Форсунки  4  удерживаются  в  рампе  2  с  помощью  специальных  соединений

(«клипс»),  не  допускающих  вращение  форсунок.  На  переднем  конце  рампы  рас-
положен закрытый колпачком 1 с уплотнительным резиновым кольцом резьбовой
штуцер, внутри которого находится ниппель. Штуцер служит для подсоединения
манометра диагностирования системы питания.

К  штуцеру  3  подсоединяется  подводящий  топливопровод  с  помощью  спе-

циального быстросъемного соединения.

Посадка  форсунок  во  впускной  трубе  уплотняется  с  помощью  резиновых

колец  5  круглого  сечения.  При  установке  рампы  с  форсунками  уплотнительные
резиновые  кольца  для  облегчения  установки  необходимо  смазывать  чистым  мо-
торным маслом.



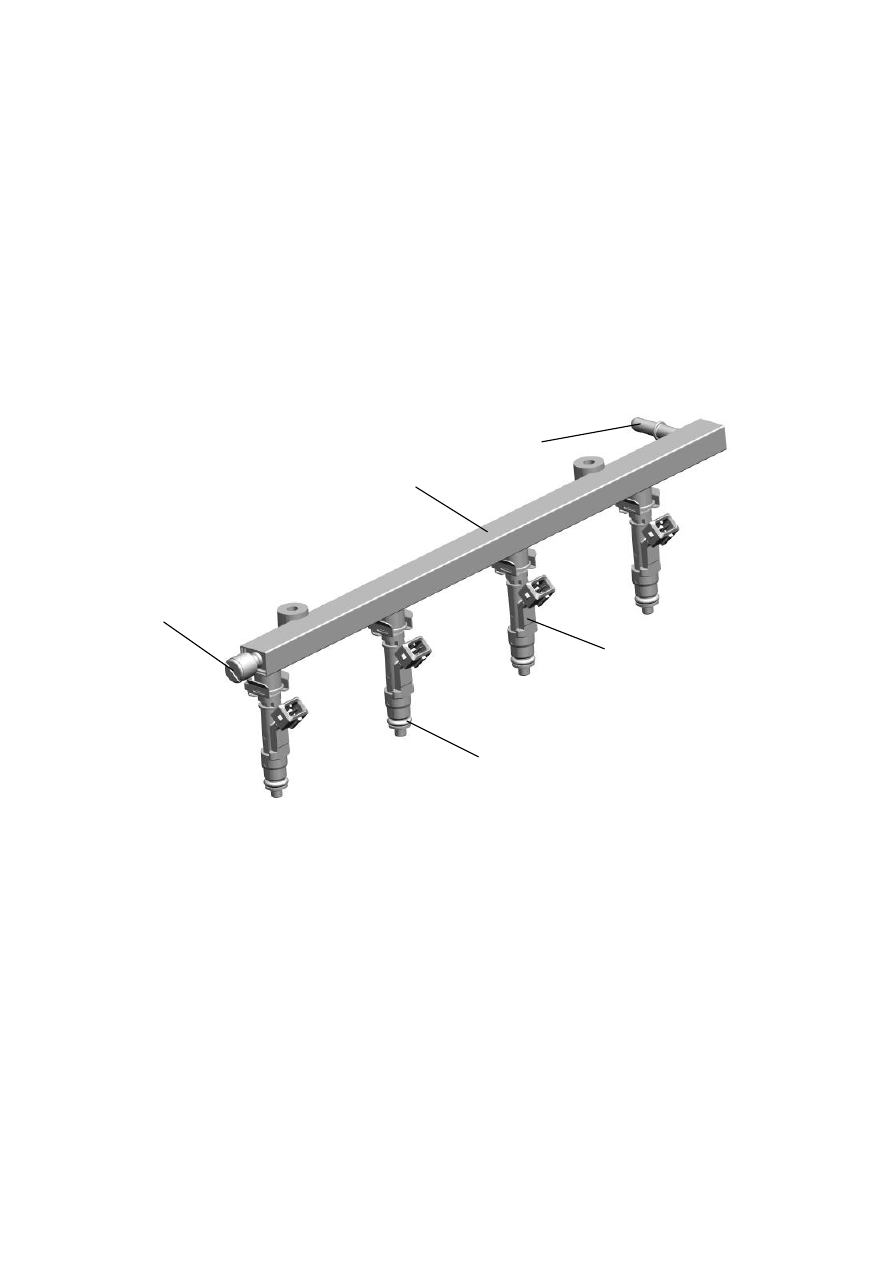

Рисунок 37. Топливная рампа с форсунками:

1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 – штуцер подвода топлива;
4 – форсунка; 5 – уплотнительное кольцо





1

2

3

4

5





51

Система впуска воздуха и выпуска отработавших газов

Впускная система (рис.38) состоит из  впускной трубы  1  и ресивера 3, от-

литых  из  алюминиевого  сплава.  Геометрические  параметры  системы  позволяют
реализовать газодинамический наддув двигателя - улучшение наполнения цилин-
дров двигателя на режиме максимального крутящего момента.

Для увеличения жесткости конструкции и снижения вибраций ресивер кре-

пится к головке цилиндров двумя угловыми кронштейнами 4.

Регулирование  подачи  воздуха  в  двигатель  осуществляется  дроссельным

модулем 2 с электрическим приводом дроссельной заслонки и датчиком положе-
ния заслонки. Дроссельная заслонка  управляется по сигналу от микропроцессор-
ного блока управления КМПСУД. Положение дроссельной заслонки определяется
положением педали акселератора и текущим режимом работы двигателя.



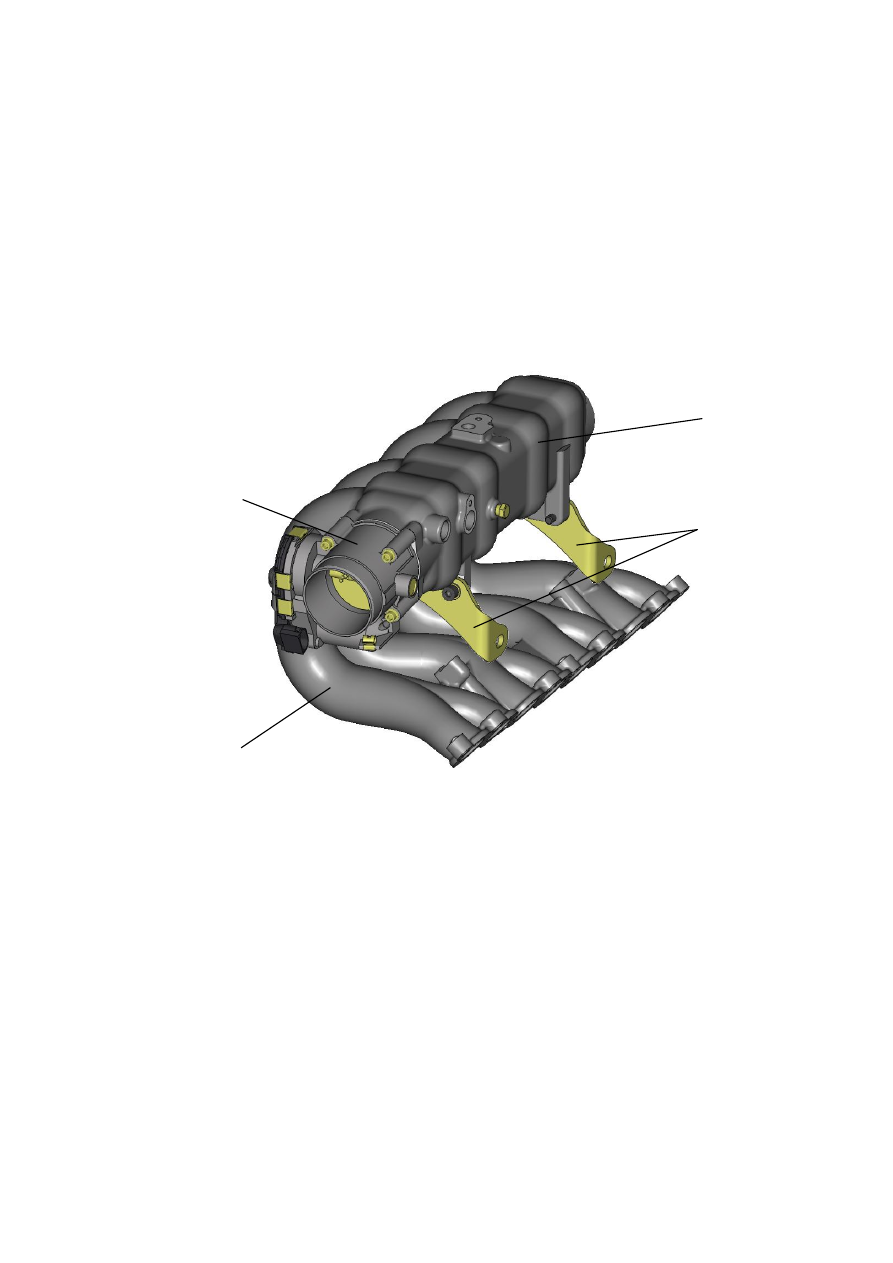

Рисунок 38. Впускная система:

1 – впускная труба; 2 – дроссельный модуль; 3 – ресивер; 4 – кронштейны крепления ресивера к
головке цилиндров





1

2

4

3
