Поршень (рис.15) из алюминиевого сплава. Юбка поршня выполнена с боч-

кообразным вертикальным профилем и микрорельефом для улучшения приработки
и снижения потерь на трение. В поперечном (горизонтальном) сечении юбка порш-
ня  имеет  форму  овала,  где  больший  радиус  расположен  перпендикулярно  оси
поршневого пальца.

На  днище  каждого  поршня  сделана  выемка  для  расположения  части  камеры

сгорания  и  четыре  цековки,  которые  предотвращают  касание  (удары)  о  днище
поршня тарелок клапанов при нарушении фаз газораспределения.

По  наибольшему  диаметру  юбки  поршни  делятся  на  3  размерные  группы,

по диаметру отверстия под поршневой палец – на 2 группы. Маркировка размер-
ных групп выбивается на днище.

На  торце  поршня  имеется  надпись  «FRONT»  или  «ПЕРЕД»,  служащая  для

его  правильной  ориентации  при  установке  в  блок  цилиндров.  Поршень  должен
устанавливаться, ориентируясь данной надписью в сторону переднего торца бло-
ка цилиндров (в сторону расположения шкива-демпфера коленчатого вала).



Рисунок 15. Поршень и шатун:

1 – стопорные кольца; 2 – поршень; 3 – шатун; 4 – болты шатуна; 5 – крышка шатуна; 6 – гайки;
7 – поршневые кольца; 8 – поршневой палец; 9 – втулка шатуна





25

Поршневые  кольца  (рис.16)  устанавливаются  по  три  на  каждом  поршне:

два компрессионных и одно маслосъемное.

Верхние компрессионные кольца 2 изготавливаются из высокопрочного чу-

гуна. Прилегающая к цилиндру рабочая наружная поверхность верхнего компрес-
сионного  кольца  имеет  бочкообразную  форму.  Для  увеличения  износостойкости
эта поверхность покрыта хромом.

Нижние компрессионные кольца  3  изготавливаются из серого  чугуна, име-

ют  наружную  коническую поверхность.  Кольцо должно  устанавливаться на пор-
шень  маркировкой  «TOP»  или  маркировкой  товарного  знака  предприятия-
изготовителя в сторону днища поршня (вверх).

Маслосъемное кольцо составное. Состоит из двух стальных кольцевых дис-

ковых элементов 4 и пружинного расширителя 5.



Рисунок 16. Поршневые кольца:

1  –  поршень;  2  –  верхнее  компрессионное  кольцо;  3  –  нижнее  компрессионное  кольцо;
4 – кольцевой дисковый элемент; 5 – пружинный расширитель

Поршневые  пальцы  –  трубчатого  сечения,  стальные,  плавающего  типа,

при работе двигателя свободно вращаются в бобышках поршня и втулке шатуна.
Для увеличения твердости и износостойкости наружная поверхность пальца под-
вергнута  химико-термическому  упрочнению.  Осевое  перемещение  пальца  огра-
ничивается стопорными кольцами, установленными в канавках бобышек поршня.
Пальцы по наружному диаметру делятся на размерные группы.

Шатун – стальной, кованый, со стержнем двутаврового сечения и продоль-

ным  отверстием  подачи  масла  для  смазки  подшипника  поршневого  пальца  и
охлаждения днища поршня. В поршневую головку шатуна запрессована бронзовая
втулка, служащая подшипником поршневого пальца.

Крышка шатуна крепится к шатуну двумя центрирующими болтами с гайка-

ми.  Крышка  обрабатывается  совместно  шатуном,  поэтому  крышки  нельзя  пере-
ставлять с одного шатуна на другой.

Для правильной сборки на боковых поверхностях крышек и шатунов, выбиты

порядковые номера цилиндров, в которые они были установлены. Крышка шатуна с
шатуном должны быть собраны таким образом, чтобы номера цилиндров или пазы
под вкладыши располагались с одной стороны.





26

Шатуны по внутреннему диаметру отверстия втулки под  поршневой палец

делятся на 4 размерные группы и на 4 группы по массе.

Коленчатый вал – пятиопорный,  отлит из высокопрочного чугуна. Для  раз-

грузки коренных подшипников от центробежных сил коленчатый вал имеет восемь
противовесов. Износостойкость коренных, шатунных шеек и поверхностей заднего
фланца,  контактирующих  с  рабочей  кромкой  манжеты,  обеспечивается  поверх-
ностной  закалкой  токами  высокой  частоты.  Галтели  коренных  и  шатунных  шеек
вала накатываются роликами для их упрочнения. Вал динамически сбалансирован.

В коренных (кроме средней) и шатунных шейках просверлены сквозные от-

верстия, которые соединяются косыми сверлениями, проходящими сквозь шейки
и щеки вала. Данные каналы служат для подачи масла к шатунным подшипникам.
В  месте  выхода  сверлений  в  щеках  находятся  специальные  грязеулавливающие
полости, закрытые резьбовыми пробками. В процессе вращения коленчатого вала
грязь и продукты износа, находящиеся в масле, отделяются за счет действия цен-
тробежной силы инерции и накапливаются в этих полостях. Происходит дополни-
тельная, помимо фильтра, очистка масла.

Направление вращения коленчатого вала – правое (при направлении взгляда

на шкив-демпфер).

Коленчатый вал вращается в опорах блока цилиндров, в которых расположе-

ны вкладыши подшипников. упорными подшипниками и ей опоры

Коренные  и  шатунные  вкладыши  сталеалюминевые.  Верхние  вкладыши

коренных подшипников имеют канавку и отверстие для подачи масла, нижние без
канавок. Верхние и нижние вкладыши шатунных подшипников одинаковые, с от-
верстием для подвода масла в масляный канал шатуна.

Осевое перемещение коленчатого вала ограничивается упорными полушай-

бами  3  (рис.17),  расположенными  по  обе  стороны  средней  (третьей)  коренной
опоры  в  проточках  крышки  и  блока  цилиндров.  Полушайбы  антифрикционным
слоем (поверхностью с канавками) обращены к щекам коленчатого вала. Нижние
полушайбы  удерживаются  от  вращения  за  счет  выступов,  входящих  в  пазы  на
торцах крышки среднего коренного подшипника.

Нижние  полушайбы  упорного  подшипника  сталеалюминевые.  Верхние  по-

лушайбы  упорного подшипника выполнены полностью из алюминиевого сплава.
Могут  устанавливаться  пластмассовые  полушайбы  переднего  упорного  подшип-
ника.





27

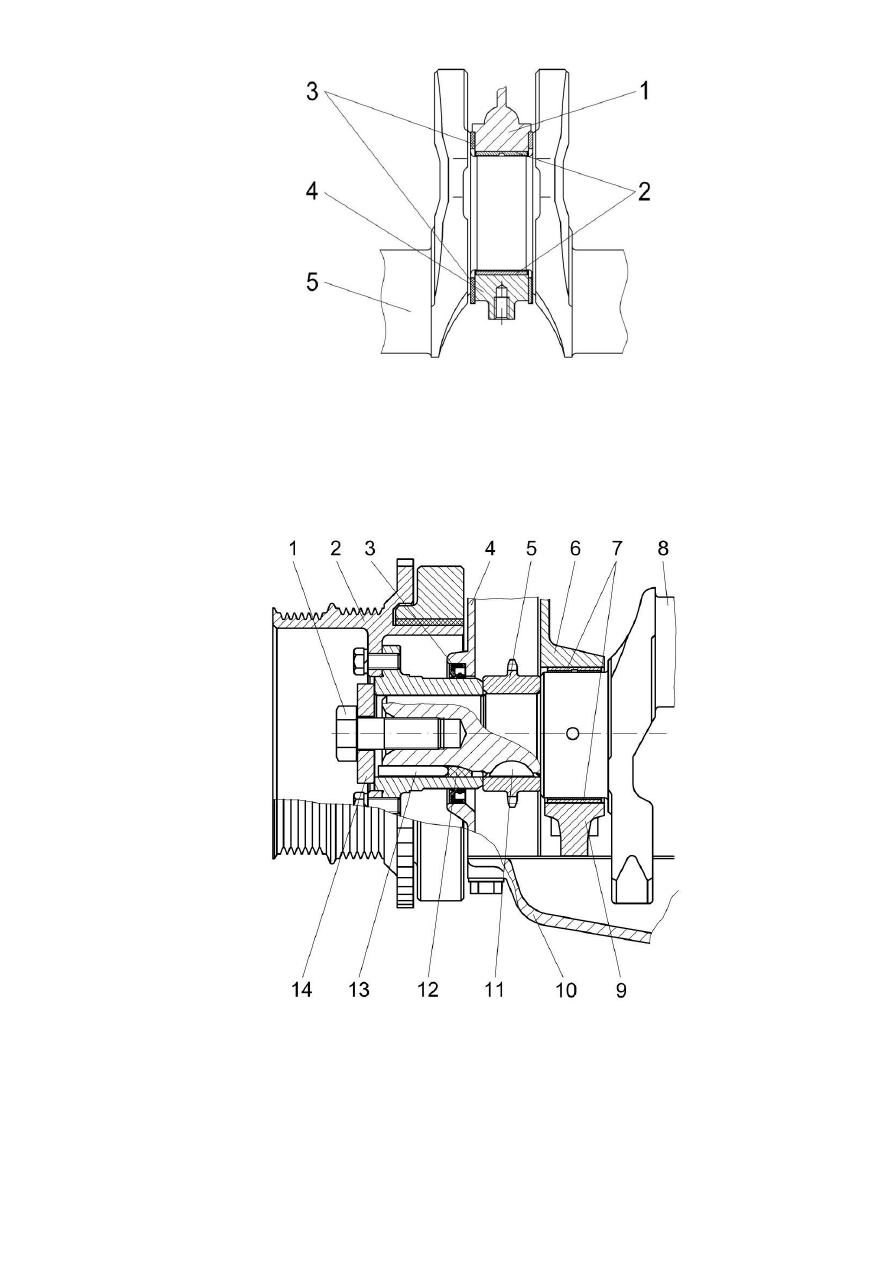

Рисунок 17. Средний (упорный) подшипник коленчатого вала:

1 – блок цилиндров; 2 - вкладыши коренного подшипника; 3 - упорные полушайбы; 4 - крышка
коренного подшипника; 5 - коленчатый вал

На носке коленчатого вала (рис.18) на шпонках 11 и 13 установлены веду-

щая звездочка 5 первой ступени привода распределительных валов и шкив - демп-
фер 2 со ступицей, закрепленные стяжным болтом 1.



Рисунок 18. Носок коленчатого вала:

1 – стяжной болт; 2 – шкив-демпфер со ступицей в сборе; 3 – передняя манжета с пружиной; 4 –
крышка цепи; 5 – звездочка привода распределительных валов; 6  – блок цилиндров; 7 – вкла-
дыши  коренного  подшипника;  8  –  коленчатый  вал;  9  –  крышка  коренного  подшипника;  10  –
масляный картер; 11  – сегментная шпонка; 12  –  уплотнительная пробка; 13  – призматическая
шпонка; 14 – шайба
