дува,  повышение  частоты  вращения  коленчатого  вала  и  степени  сжатия,  а  также
применение  новейших  кон-
струкционных

материалов.

Значит,  производители  про-
кладок должны не отставать от
моторостроителей? А вот  и не
угадали,  —  они  должны  идти
впереди.  Иными  словами,  им
нужно  быть  постоянно  гото-
выми  к  заказу  на  «прокладку
завтрашнего дня».
Виды уплотнений ГБЦ
Говоря  о  герметизации  соеди-
нений  «блокголовка»,  не  бу-
дем рассматривать двигатели с
бесподкладочными  стыками,
—  это  тема  отдельного  разго-
вора.  В  остальных  случаях
специалисты

разделяют

уплотнения на три группы:
• мягкие прокладки ГБЦ;

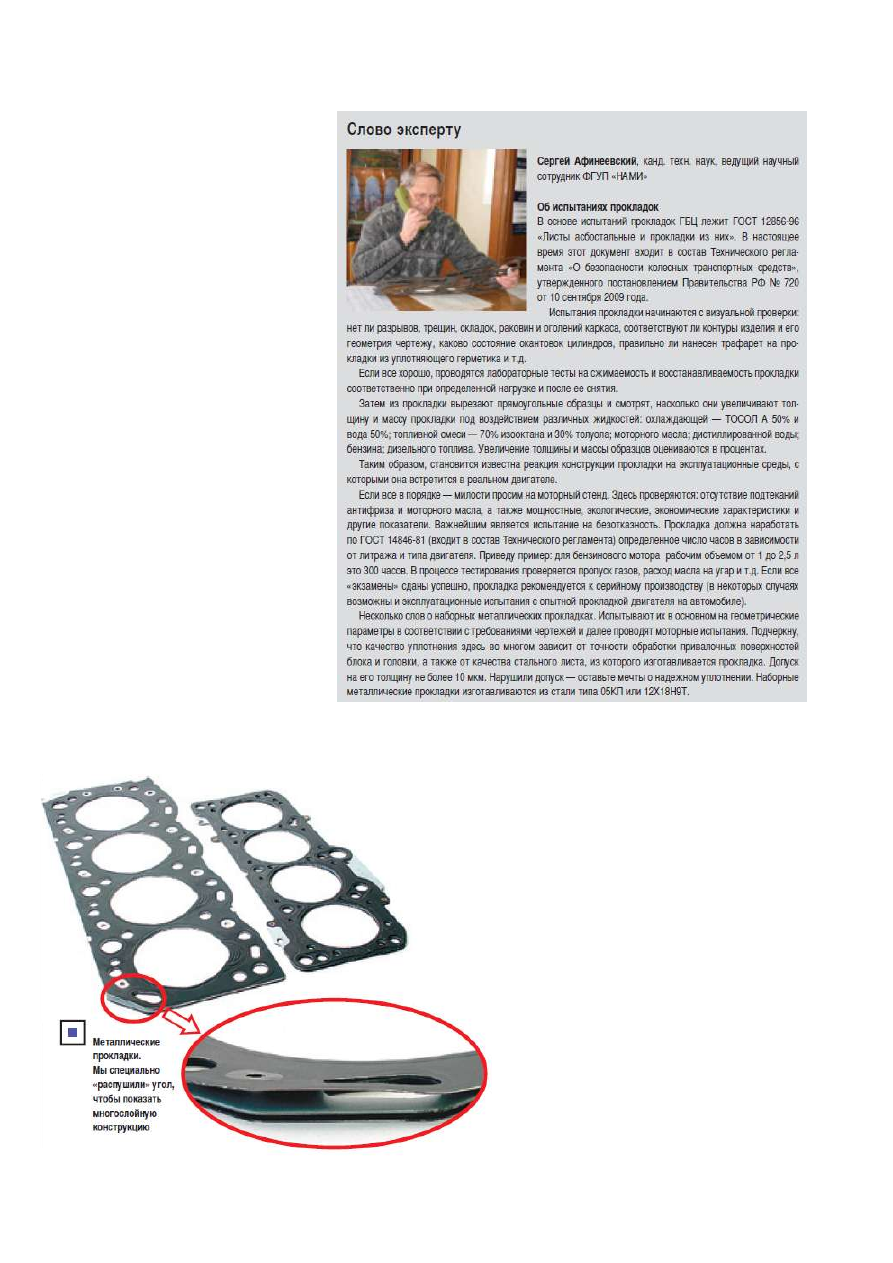

•  металлические  прокладки
ГБЦ;
•  комбинированные  уплотне-
ния.
Правда, в отношении металли-
ческих  и  мягких  прокладок  необходима  оговорка.  И  те,  и  другие  делаются  из  не-
скольких  материалов,  —  например,  мягкие  прокладки  содержат  перфорированную
жесть. Но один из материалов (металл или полимерная композиция) является преоб-

ладающим — он-то и определяет
принадлежность прокладки к той
или иной группе.
Например,  на  дизелях  челябин-
ского тракторного завода для во-
енных гусеничных машин и тан-
ков  применялась  прокладка,  со-
стоящая  из  двух  медных  листов.
Между  ними  закладывался  лист
из  асбестовой  бумаги  толщиной
1  мм.  Нижний  металлический
лист  имел  отбортовку  не  только
на  отверстия  камер  сгорания,  но
и  на  масляные  каналы.  Суще-
ствуют  графитовые  прокладки,
выполненные  из  графитных  ли-






383

стов  (не  путать  с  графитовым  покрытием  асбестовых  прокладок  и  графитным
наполнителем безасбестовых материалов). Однако ведущие зарубежные производи-
тели  признают  их  малопер-
спективными.  К  металличе-
ским  и  комбинированным
уплотнениям мы еще вернем-
ся, а сейчас поговорим о мяг-
ких прокладках ГБЦ. Их пре-
имущества

определяются

простотой:  благодаря  своей
«мягкости»  они  компенси-
руют  неровности  и  деформа-
цию  сопрягаемых  поверхно-
стей,  обеспечивая тем самым
герметизацию стыка. Отсюда
и  относительная  дешевизна
этих  изделий.  А  к  недостат-
кам относится меньшая, в сравнении с металлическими «сестричками», надежность
уплотнения  (особенно  при  высоких  давлениях),  необходимость  дополнительной
подтяжки в процессе эксплуатации и, как правило, одноразовое использование.

Сделай ее!
Прокладки ГБЦ вырубают из многослойного полотна. В его основе — каркас из

перфорированной жести, покрытый с обеих сторон полимерной композицией. Ины-
ми  словами,  современная  мягкая  прокладка  ГБЦ  являет  собой  многослойную  кон-
струкцию, этакий  «сэндвич», в котором каждый слой решает строго определенную
задачу.

Чтобы в дальнейшем свободно оперировать терминами, давайте в общих чертах

вспомним технологию изготовления прокладок ГБЦ. Ее основные этапы таковы:

• изготовление специальной бумаги на полимерной основе;
• перфорация жести;
• сборка прокладочного полотна (жесть обкладывается бумагой и пропускается

через обжимные валки каландра);

• обмазка, пропитка и вулканизация полученного материала;

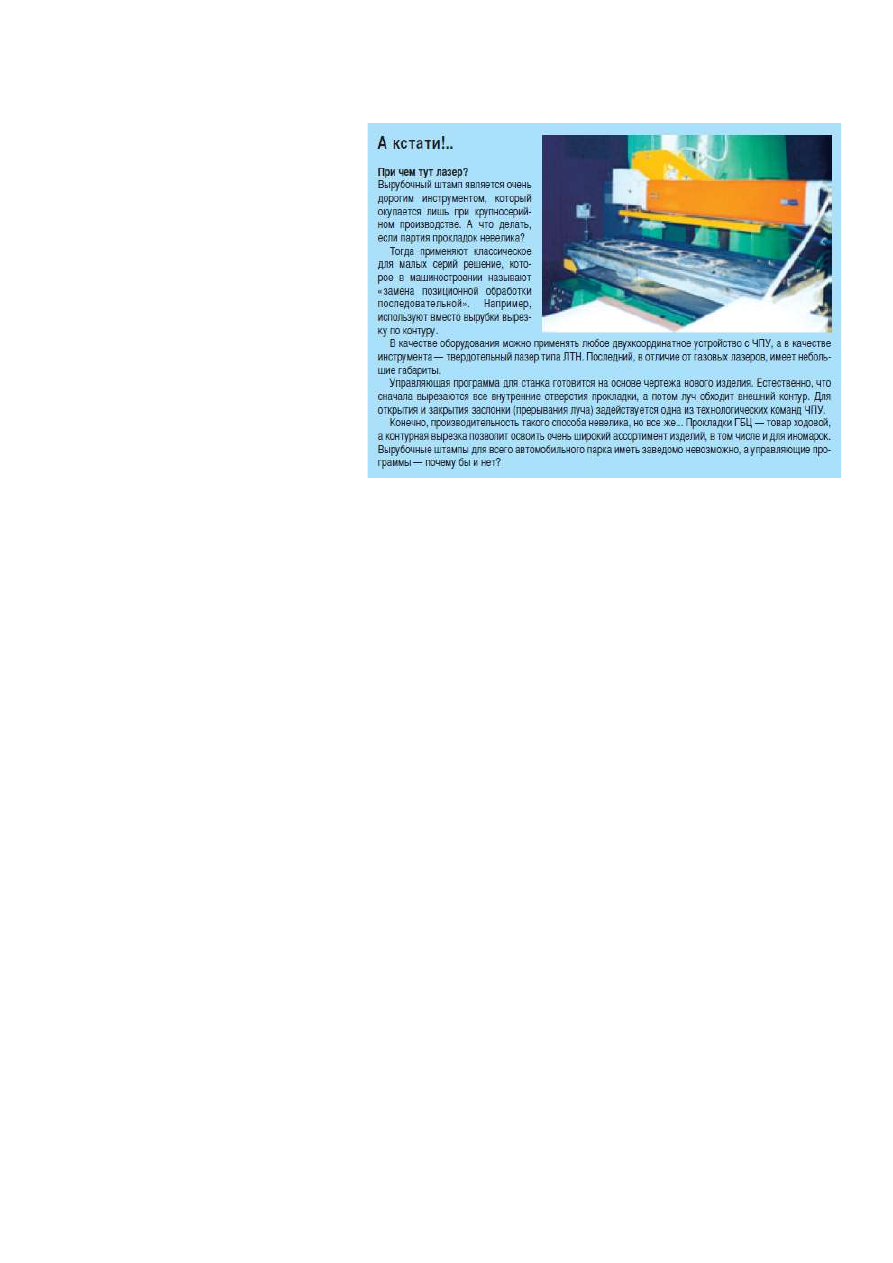

• вырубка прокладок в специальных штампах.
•  окантовка  отверстий камер сгорания  и  жидкостных каналов прокладки  и ка-

либровка.

Справедливости ради отметим, что применение полимерной бумаги — не един-

ственный способ получения полотна. В свое время фирма Elring предложила такую
технологию: жесть обкладывается специально приготовленной массой и потом про-
пускается через каландр.

А вот, например, фирма Frenzelit покрывает жесть бумагой — правда, для этого

необходима специальная бумагоделательная машина. Зато этот способ обеспечивает
более равномерную плотность полотна.









384

Это — жесть!
А  теперь  несколько  интересных  подробностей.  Поверхность  жести  после  пер-

форации  более  всего  напоминает,  пожалуй,  двустороннюю  терку.  Зубчики  с  обеих
сторон  стальной  ленты  гото-
вы  к  контакту  с  полимерным
покрытием  —  но  все  ли  про-
изводители  делают  их  пра-
вильно?  Нет,  конечно.  В
настоящее  время  известны
два  типа  перфорации,  приме-
няемой  в  производстве  про-
кладок ГБЦ: круглая и прямо-
угольная.  «Продвинутые»  за-
воды  применяют  круглую,  и
вот почему.

Во-первых,  при  круглой

перфорации  прочность  жести
в  продольном  и  попречном
направлениях

практически

одинакова.  В  то  время  как
прямоугольная

перфорация

делает  прокладку  анизотроп-
ной.  Кроме  того,  «прямо-
угольная»

технология

не

обеспечивает  воспроизводи-
мости  свойств  изделия:  две
одинаковые  прокладки  могут
существенно  отличаться  по
прочности на разрыв.

Во-вторых,  круглая  пер-

форация  позволяет  получить
плоскую  поверхность  ежду
выступами  (зубчиками).  И
наконец,  в-третьих,  она  дает
возможность  оптимизировать
распределение  зубчиков  по
площади  изделия,  обеспечи-
вая  надежное  сцепление  же-
сти  с  полимерным  «покрыва-
лом».

И в результате...
Итак,  прокладочное  по-

лотно  собирают,  пропуская
перфорированную  жесть  и
бумагу  через  валки  каландра.






385

Рациональная  перфорация  жестяной  основы  и  фирменные  «ноу-хау»  для  полимер-
ных  композитов  позволяют  прокладке  адаптироваться  к  вертикальной  нагрузке  —
причем  к  любой,  даже  очень  большой.
Опасные  пики  при  этом  «расползают-
ся»  без  нарушения  уплотнения  —  раз-
работчики  называют  этот  процесс  «го-
ризонтальным выравниванием». И еще:
при  использовании  новых  прокладок
усилия распределяются по краям гильз
равномерно,  уберегая  цилиндры  от  де-
формации  и,  следовательно,  от  повы-
шенного  расхода  масла,  ускоренного
износа и прорыва газов в картер.

А если в цифрах: какие  механиче-

ские и температурные нагрузки  выдер-
живают  эти  изделия?  Пожалуйста:  по
данным  производителей,  прокладки
для  бензиновых  двигателей  сохраняют
работоспособность  до  35  МПа  (350
бар)  и  350°  С,  а  для  дизельных  —  до
100  МПа  (1000  бар)  и  400°  С.  То  есть
«запас  прочности»  изделия  получается
изрядный...

Оптимально  подобранные  показа-

тели восстанавливаемости и сжимаемо-
сти  допускают  длительную  эксплуата-
цию прокладки без дополнительной ре-
гулировки  клапанного  механизма  —
словом, все для потребителя! А  специ-
альное антипригарное покрытие позво-
ляет  легко,  а  главное,  безболезненно
для  двигателя  демонтировать  проклад-
ку при ремонте.

А  теперь  несколько  слов  об  окан-

товке газовых отверстий. Этот элемент
выполняет  несколько  функций:  во-
первых,  упрочняет и защищает кромки
отверстий;  во-вторых,  увеличивает  из-
гибную прочность прокладки, что важ-
но  при  ее  транспортировке  и  монтаже;
в-третьих,  выполняет  роль  теплового
моста между массами блока и головки.

При покупке прокладки ГБЦ на

окантовку надо обращать особое вни-
мание. Не допускаются «гармошки» металла, а также чрезмерно большие выступы
