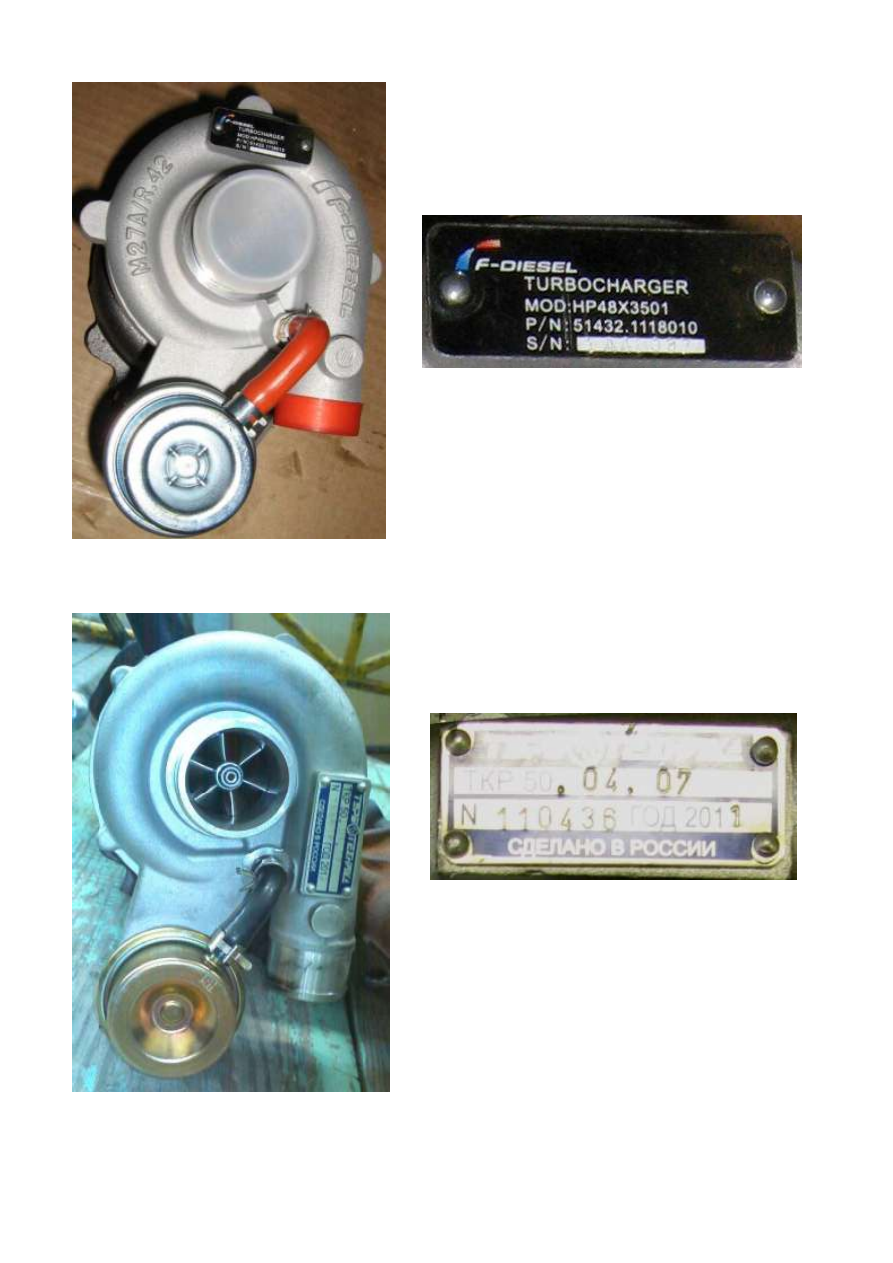

Информация и расположение идентификационной таблички на ТКР НР48Х3501













Информация и расположение идентификационной таблички на ТКР 50.04.07






283

ПРИЛОЖЕНИЕ Ж

(маркировка двигателя)

Маркировка двигателя

Предприятие-изготовитель маркирует двигатель двумя способами:

 сверху  на  внешней  стороне  охладителя  рециркулируемых  газов  размещается

самоклеящаяся  этикетка  с  буквенно-цифровой  и  штрих-кодовой  информацией  о
комплектации  и  порядковом  номере  двигателя  и  IMA-кодов  топливных  форсунок
(рис.Ж.1);

 на блоке цилиндров ударным способом наносится идентификационный номер

двигателя согласно рис.Ж.2, в начале, конце  и между составными частями  иденти-
фикационного номера указан разделительный знак в виде звездочки, над идентифи-
кационным номером двигателя может быть указан номер блока цилиндров, нанесен-
ный ударным способом или на самоклеющейся этикетке.











Рисунок Ж.1. Самоклеящаяся этикетка







Рисунок Ж.2. Маркировка двигателя ударным способом на блоке цилиндров:

1 – модель (модификация) двигателя (51432); 2 – код исполнения двигателя («0» –
для обозначения базовой комплектации, латинская буква  – для обозначения ком-
плектации  двигателя,  отличной  от  базовой.  Присваивается  на  предприятии-
изготовителе  (ЗМЗ);  3  –  код  года  изготовления  («1»  -  2001,  «2»  -  2002  …  «9»  -
2009, «А» - 2010, «В» - 2011, «С» – 2012…«Y» - 2030 (кроме букв «I, O, Q, U»); 4 –
цифровой  код  сборочного  подразделения  завода-изготовителя  двигателя;  5  –  по-
рядковый номер двигателя.



IMA-коды форсунок с 1 по 4 слева на право по 7 символов

Обозначение исполнения

двигателя по КД

Серийный номер

двигателя

Штрих код IMA-кодов

форсунок PDF417

1

2

3

4

EAN13

(Обозначение исполнения

двигателя по КД)

Товарный знак ОАО «ЗМЗ»

СODE39

(Серийный номер двигателя)

Знак обращения на рынке






284

ПРИЛОЖЕНИЕ З

(исполнения и VDS маркировка двигателя)

Таблица исполнений двигателей ЗМЗ-51432 и их VDS  маркировка







Наименование

комплектации

Обозначение

исполнения

VDS

 маркировка

двигателя

Примечание

Двигатель

с

оборудова

нием

51432.1000400

51432A

Для автомобилей УАЗ-31638 «Patriot», УАЗ-31648
«Patriot Sport», УАЗ-23638 «Pickup», УАЗ-23608
«Cargo»; под установку компрессора кондиционера и
насоса ГУР; без картера сцепления; генератор 120 А.

51432.1000400-01

51432B

Для автомобилей УАЗ-31638 «Patriot», УАЗ-31648
«Patriot Sport», УАЗ-23638 «Pickup», УАЗ-23608
«Cargo»; под установку компрессора кондиционера и
насоса ГУР; без картера сцепления; генератор 120 А;
с патрубоком для подключения автономного отопи-
теля.

51432.1000400-10

51432C

Для автомобилей УАЗ-31638 «Patriot», УАЗ-31648
«Patriot Sport», УАЗ-23638 «Pickup», УАЗ-23608
«Cargo»; без компрессора кондиционера; насос ГУР;
без картера сцепления; генератор 80 А/90 А.

51432.1000400-20

51432D

Для автомобилей УАЗ-315148 «Hunter»;  без картера
сцепления; с насосом ГУР; генератор 80 А/90 А.

51432.1000400-21

51432E

Для автомобилей УАЗ-315148 «Hunter»; без картера
сцепления; с насосом ГУР; генератор 80 А/90 А; с
патрубком для подключения автономного отопителя.

51432.1000400-22

51432F

Для автомобилей УАЗ-315148 «Hunter»; с картером
сцепления под 5 ступенчатую КПП АДС; насосом
ГУР; генератор 80 А/90 А.

51432.1000400-23

51432G

Для автомобилей УАЗ-315148 «Hunter»; с картером
сцепления под 5 ступенчатую КПП АДС; насосом
ГУР; генератор 80 А/90 А; с патрубком для подклю-
чения автономного отопителя.











285

ПРИЛОЖЕНИЕ И

(манжеты)

Манжеты, применяемые на двигателе



Наименование

Обозначение

Кол.

Манжета передняя ко-
ленчатого вала

406.1005034-02, ОАО «Балаковорезинотехника»,
г. Балаково
или 406.1005034-03, ОАО «ВЭЛКОНТ»,
г.Кировочепецк
или 406.1005034-04, ЗАО «Резинотехника», г.
Балаково
или 4062.1005034



 (50-305698-50), ф.«Goetze»,

Германия
или 4062.1005034-01

*

 (02955VOOA),

ф. «Rubena», Чехия

1

Манжета задняя колен-
чатого вала

406.1005160-03, ОАО «ВЭЛКОНТ»,
г.Кирово-Чепецк
или 406.1005160-04

*

 (2108-1005160-01),

ЗАО «Резинотехника», г.Балаково
или 2108-1005160,
ОАО «Балаковорезинотехника», г. Балаково
или 4062.1005160

*

 (546.941),

ф.«Elring», Германия
или 4062.1005160-01

*

 (03055VOOA),

ф.«Rubena», Чехия

1

Уплотнение водяного
насоса

40522.1307020

*



(94412 ф.«MTU», Италия)

1

Маслоотражательный
колпачок впускных и
выпускных клапанов в
сборе

514.1007026, ОАО «ВЭЛКОНТ», г.КировоЧепецк  16

Кольцо уплотнительное
носка коленчатого вала

406.1005044 (038-044-36-2-2 ГОСТ 18829-79)

1








