158

- Версия, Адрес – справка о версии прибора и адрес разработчика.
По умолчанию тестер находится  в режим «Адаптер».
После  выбора  контроллера,  если  диагностическая  сессия  с  контроллером

установлена, то начинает мигать зеленый индикатор «TEST»,. Если связь с контрол-
лером  не  устанавливается  или  прерывается  (по  разным  причинам,  например,  кон-
троллер  неисправен,  или  обрыв  провода  К-Line)  –  загорается  красный  индикатор
"ERORR",  выдается  длинный  зуммер,  тестер  перезагружается  и  возвращается  в
главное меню.

В автономном режиме прибор позволяет осуществлять просмотр одного пара-

метра (с его наименованием в нижней строке) или двух параметров (без наименова-
ний) в любой комбинации, осуществлять быстрое перемещение (скроллинг) в конец
или начало списка, запоминать "срез" параметров  для их детального просмотра.

Для  диагностики  контроллера  EDC16C39-6H1,  предназначенного  для  управ-

ления  дизельным  двигателем  ЗМЗ-51432.10/Евро-4  (Common-Rail),  в  режиме  «Те-
стер» выполняются следующие функции:

-  Коды  ошибок  –  чтение  и  сброс  кодов  неисправностей  системы  управления

двигателем в соответствии с таблицей раздела 6.1.4;

-  Паспорт  –  чтение  паспортных  данных  контроллера  в  соответствии  с  табли-

цей раздела 6.1.2;

- Параметры – чтение основных параметров контроллера в соответствии с таб-

лицей раздела 6.1.3 (6 параметров, помеченных «*»).

Более  детальное  описание  операций  по  управлению  прибором  приведено  в

прилагаемом к сканер-тестеру СТМ-6 «Руководству пользователя».

Диагностика  контроллера  EDC16C39-6H1,  предназначенного  для  управления

дизельным  двигателем  ЗМЗ-51432.10/Евро-4  (Common-Rail),  в  режиме  «Адаптер»
под    управлением  программы  USB_D.exe  (версия  3.02  и  выше)  для  персонального
компьютера включает следующие функции:

- Com-порт - выбор виртуального Com для USB-порта ПК;
- Выбор блока – выбор типа контроллера для диагностики;
- Пуск/останов – запуск или останов диагностической сессии;
- Параметры – чтение основных параметров контроллера в соответствии с таб-

лицей раздела 6.1.3;

-  Коды  –  чтение  и  сброс  кодов  неисправностей  системы  управления  двигате-

лем в соответствии с таблицей раздела 6.1.4;

- Паспорт – чтение  паспортных данных контроллера  в соответствии с табли-

цей раздела 6.1.2;

-  Управление  -  оперативное  управление  исполнительными  механизмами  си-

стемы;

В режиме «Управление» программа позволяет:
-  включать-выключать  реле  компрессора  кондиционера,  индикатор  свечей

накаливания, индикатор OBD, индикатор EDC, индикатор IMMO;

-  записывать  и  перезаписывать  признак  калибровок  контроллера  в  соответ-

ствии с комплектацией автомобиля: «Хантер», «Патриот» или «Патриот с кондици-
онером»  (см.  примечание  таблицы  в  разделе  6.1.2);  методика  записи  признака  ка-
либровок приведена в разделе 6.1.1.






159

Рабочие

операционные

среды:

WINDOWS-98/2000,

WINDOWS-XP,



WINDOWS-7.  Программа  USB_D.exe  и  необходимые  установочные  драйверы  для
USB-порта находятся на прилагаемом к прибору CD-диске.

Пример  изображения  диалоговых  окон  программы  USB_D.exe  приведен  на

рис.116 и рис.117.

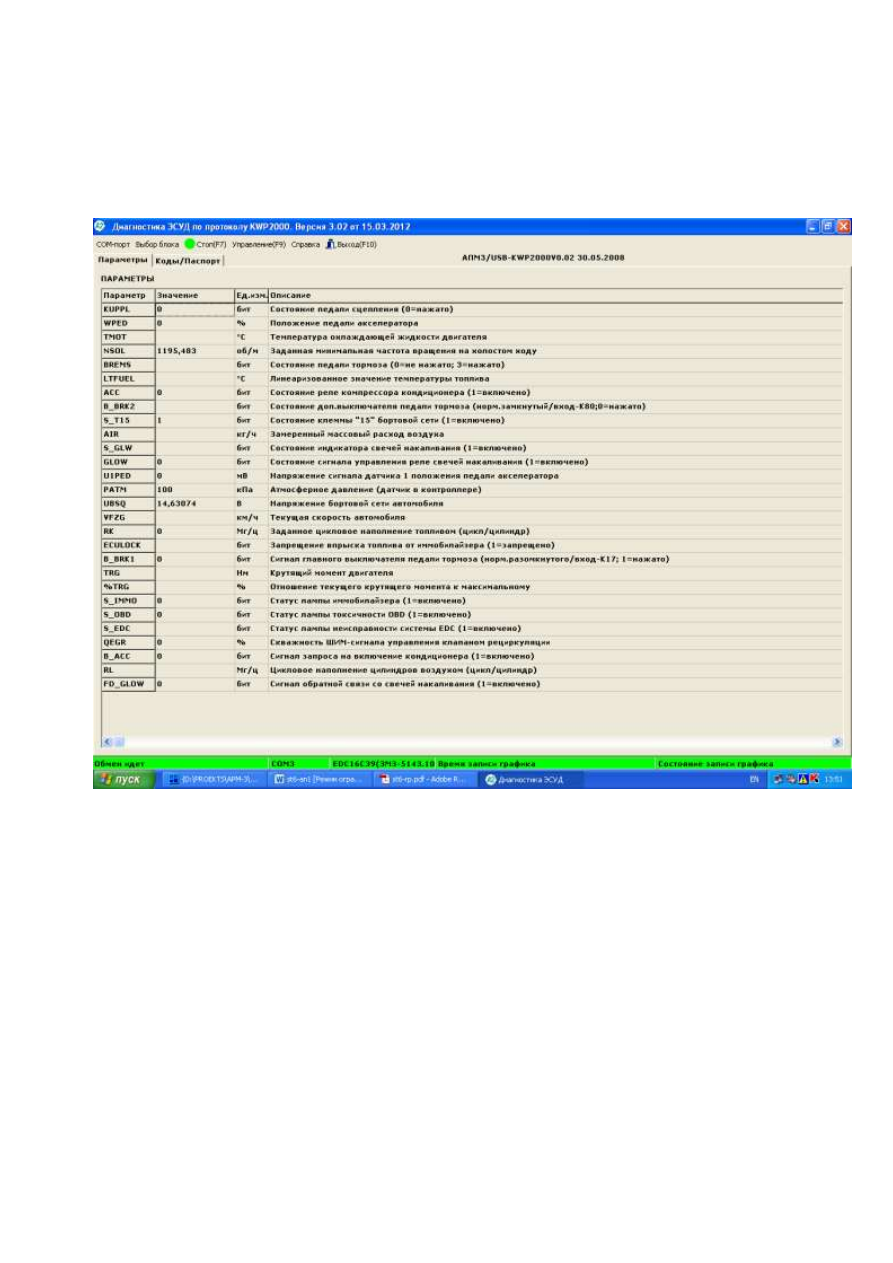

Рис.116. Основное диалоговое окно программы USB_D.exe.






















160

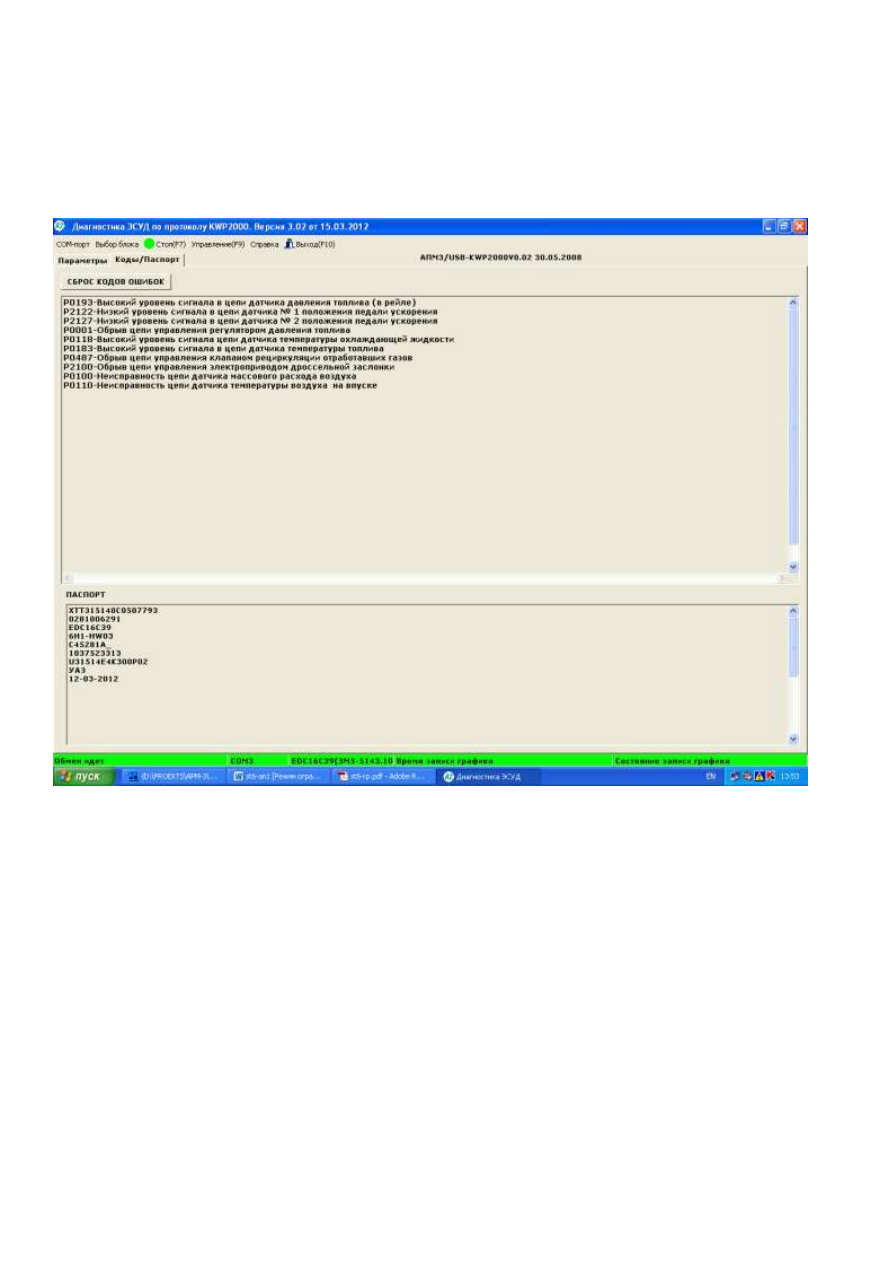

Рис.117. Диалоговое окно «Коды/Паспорт» программы USB_D.exe.























161

7 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ

7.1 Предупреждения:
  запрещается  полностью  вырабатывать  топливо  из  системы  питания,

так как смазка трущихся деталей ТНВД осуществляется топливом и это неминуемо
приведет к выходу ТНВД из строя;

  не начинайте движение на автомобиле сразу после запуска холодного

двигателя.  Необходимо  поработать  1…2  минуты  на  минимальных  оборотах  холо-
стого хода для приведения турбокомпрессора и систем двигателя в рабочее состоя-
ние;

  перед  остановкой  двигателя  после  длительной  работы  на  больших

нагрузках необходимо поработать 3…5 минут на минимальных оборотах холо-
стого  хода  для  охлаждения  корпуса  турбины  турбокомпрессора  и  распылителей
топливных форсунок с целью  предотвращения закоксовывания смазочного масла в
подшипниках  скольжения  турбокомпрессора  и  остатков  топлива  в  распылителях
топливных форсунок;

  не  рекомендуется  работа  двигателя  более  10  минут  на  минимальных

оборотах  холостого  хода,  т.к.  за  счет  разрежения,  создаваемого  цилиндро-
поршневой  группой, давление воздуха внутри корпуса компрессора  турбокомпрес-
сора устанавливается ниже атмосферного. Часть смазочного масла из корпуса под-
шипников турбокомпрессора через лабиринтное уплотнение колеса компрессора по-
ступает в систему впуска двигателя, вызывая его повышенное дымление;

  запрещается  изменять  настройку  пневмопривода  клапана  перепуска

ОГ турбокомпрессора. Пневмопривод клапана перепуска ОГ (WG) турбокомпрес-
сора отрегулирован на заводе-изготовителе турбокомпрессора, и его изменение в ту
или иную сторону приведет к срабатыванию бортовой диагностики EOBD и перево-
ду  работы  двигателя  с  пониженными  цикловыми  подачами  топлива  и  к  снижению
тягово-скоростных свойств у автомобиля;

  не  допускайте  перегрева  двигателя.  При  срабатывании  сигнализатора

перегрева следует перевести работу двигателя на режим минимальных оборотов хо-
лостого хода, дать поработать 3…5 мин для снятия пиковых температур с деталей, а
затем остановить двигатель для выявления и устранения причин перегрева (см. гла-
ву 9 «перегрев двигателя»);

  при появлении в работающем двигателе выделяющихся шумов и сту-

ков следует выяснить причину их возникновения и до устранения неисправно-
сти двигатель не эксплуатировать. В холодном двигателе после запуска возможно
появление стуков гидроопор клапанов и гидронатяжителей. По мере прогрева дви-
гателя стуки должны исчезнуть;

  не  допускается  эксплуатация  двигателя  с  горящим  сигнализатором

аварийного давления масла. Это приведет к повреждению подшипников коленча-
того вала, подшипников турбокомпрессора, перегреву поршней и может привести к
отказу двигателя;
