С  целью  предотвращения  несанкционированного  изменения  программируемого

коэффициента, перед вводом нового, необходимо ввести ранее установленный пароль, для
чего:

1.  Коротким  нажатием  вызвать отображение ранее  установленного коэффициента.

Длинным нажатием (переход к следующему разряду или этапу программирования) вызвать
прерывистое свечение цифры крайнего правого разряда и короткими нажатиями (для вы-
бора цифры или буквы) установить требуемый коэффициент, например: «0 4 9 5 0»

2. Длинным нажатием зафиксировать введенное число. Коротким нажатием выйти

из технологического режима.

Примечание.  В  случае  установки неверной цифры  или  буквы,  необходимо  корот-

кими последовательными нажатиями «по кругу» повторно установить требуемое значение
в данном разряде.

Вместо спидометра ПА 8046-4П на автомобиле может быть установлен спидометр

87.3802 (в комплекте с  датчиком 4222.3843010 или  аналогичным датчиком).

Спидометр  87.3802  имеет  жидкокристаллический  индикатор,  который  состоит  из

двух  строк,  и  отображает  общий  и  суточный  пробеги  автомобиля.  На  этом  приборе  воз-
можна также установка предельной скорости автомобиля, и индикатор будет сигнализиро-
вать о ее превышении. Кнопка управления для выбора режима индикации и корректировки
текущих значений находится на лицевой стороне прибора.

Индикатор  спидометра  обеспечивает  семь  режимов  (1,  2,  3  -  режимы  доступные

без кода доступа;  4 - режим ввода кода доступа;  5, 6, 7 - режимы, защищенные кодом дос-
тупа) в соответствии с таблицей 10.




Таблица 10

Номер

режима

Показание

верхней строки

Показание

нижней строки

Символ

1

Общий пробег

Суточный пробег

km

2

Общий пробег

Предельная скорость

kmh

3

Общий пробег

Мигающее значение предельной

скорости

kmh

4

Слово «-CodE-»

«0000»

-

5

Тарировочный коэффициент

-

-

6

Тарировочный коэффициент

(настройка)

-

-

7



Мигающее значение импульсов,

поступающих с датчика

-

-



Первый  режим  индикации  устанавливается  после  включения  замка  зажигания  и

установки стрелки спидометра  на нулевую отметку шкалы. В этом режиме осуществляется
обнуление счетчика суточного пробега путем нажатия на кнопку (не менее 3 секунд).

Переход во второй режим осуществляется коротким нажатием кнопки (менее трех

секунд).  Корректировка  значения  предельной  скорости  возможна  во  втором  или  третьем
режимах и осуществляется поворотом кнопки.

Третий  режим  является  предупреждающим  и включается  автоматически  в  случае

превышения автомобилем предельной скорости. Индикатор вернется в прежний режим, ес-
ли автомобиль снизит скорость.

В четвертом режиме вводится код доступа, защищающий пятый, шестой и седьмой

режимы. В момент включения замка зажигания необходимо нажать кнопку управления (не



133

менее 3 секунд) до высвечивания слова «-CodE-». Для набора кода повторно нажать кнопку
(не менее 3 секунд) и отпустить когда замигает первый ноль слева в нижней строке. Изме-
нение цифры осуществляется поворотом кнопки. Короткое нажатие на кнопку зафиксирует
новое значение мигающей цифры, и мигать начнет следующая цифра.

Код доступа находится под пломбировочной крышкой сзади прибора.
При установке правильного кода, короткое нажатие на кнопку переключит индика-

тор в пятый режим, при введении неверного кода – в первый режим индикации.

В пятом режиме:
-  поворот  кнопки  в  любом  направлении   приведет  к  переключению  в  седьмой  ре-

жим для измерения количества импульсов, поступающих с датчика;

- длительное нажатие кнопки (пока не замигает  первая слева цифра коэффициента)

приводит к переводу в шестой режим для введения нового тарировочного коэффициента;

-  короткое  нажатие  кнопки  переключает  индикатор  в  первый  режим  и  вводит  в

действие обновленный тарировочный коэффициент.

Шестой  режим  позволяет  ввести  новый    тарировочный  коэффициент  (число  им-

пульсов от датчика за один километр пути).

Поворотом кнопки меняется значение мигающей цифры, которое фиксируется ко-

ротким нажатием на кнопку, и мигать начинает следующая цифра, и т.д. После ввода по-
следней пятой цифры тарировочного коэффициента короткое нажатие на кнопку переклю-
чит индикатор в пятый режим. При этом индикатор высветит значение 1100 (если установ-
лен коэффициент менее 1100) или значение 25 000 (если установлен коэффициент больше
25 000).

Седьмой  режим  характеризуется  шестью  мигающими  нулями  в  верхней  строке.

Если при данном режиме автомобилю пройти, например, 100 метров и остановиться, то в
верхней строке будет мигать число, соответствующее количеству поступивших импульсов.
Умножив это число на десять, получаем значение тарировочного коэффициента (количест-
во импульсов от датчика за один километр пути). Для большей точности процесс измере-
ния количества импульсов можно повторить и рассчитать среднее арифметическое значе-
ние коэффициента.

Дальнейшие любые манипуляции с кнопкой приведут к переводу в пятый режим.



5.6.2. Генератор
Регулировку  натяжения  ремней  генератора  проводить  согласно  руководству  по

эксплуатации на двигатель.







5.6.3. Аккумуляторные батареи
Аккумуляторные батареи предназначены для пуска двигателя с помощью стартера

и совместной работы с генератором при максимальных нагрузках.

На  автомобиле  установлены  аккумуляторные  батареи,  залитые  электролитом.  По

особому требованию могут быть установлены сухозаряженные батареи, которые способны
сохранять первоначально сообщенный им заряд в течение одного года с момента изготов-
ления.

5.6.3.1 Крепление  аккумуляторных  батарей. Аккумуляторные  батареи  1  соглас-

но рисунку 107, установлены в контейнере 10 на двух боковых и средней опорах. Батареи
после их установки в контейнер крепятся двумя верхними прижимами 13 и передним упо-
ром 4. Верхние прижимы 13 фиксируются передними 9 и задними 12 клиновыми упорами.
Передние  клиновые  упоры  9  выполнены  регулируемыми  и  закреплены  на  крышке  6  кон-
тейнера  болтами  8.  Задний  упор  12  приварен  в  верхней  задней  части  контейнера  10.  На
верхней  панели  контейнера  10  приварены  направляющие  11  для  правильной  установки
прижима 13 относительно упоров 9 и 12.



134

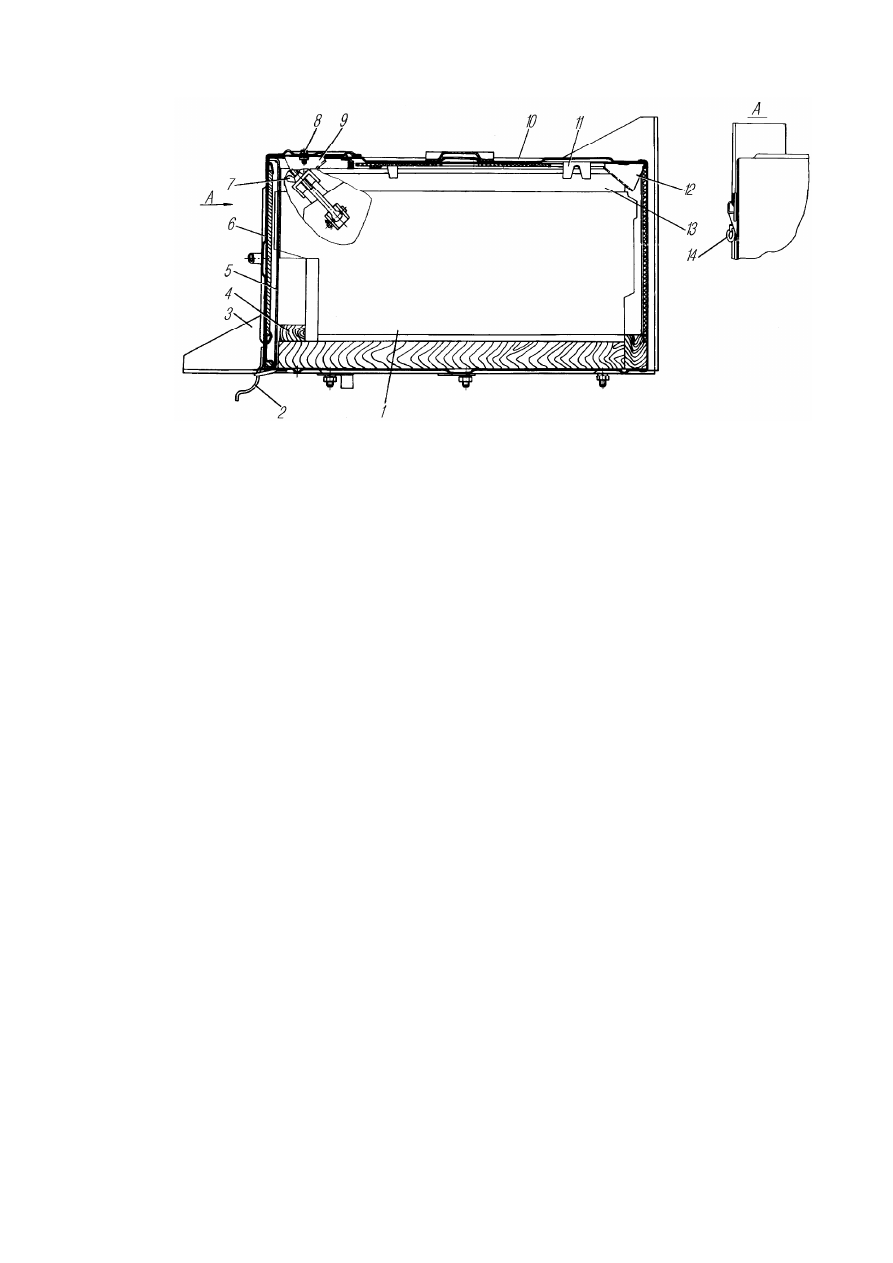

1-батарея  аккумуляторная;  2-скоба;  3-кронштейны  аккумуляторных  батарей;  4-упор  передний;  5-
усилитель  корпуса  ящика;  6-крышка  контейнера;  7-гайка-барашек;  8-болт;  9,12-упоры  клиновые
передний и задний; 10-контейнер; 11-направлящие; 13-прижим верхний; 14-кольцо замка



Рисунок 107 - Установка аккумуляторных батарей



5.6.4 Система освещения и сигнализации
5.6.4.1 К приборам освещения и сигнализации относятся две головные фары, пе-

редние и задние фонари, фонарь освещения номерного знака, фара-прожектор, фара задне-
го  хода,  плафон  кабины,  подкапотная  лампа  и  лампы  освещения  приборов,  контрольные
лампы, расположенные на панели приборов.

5.6.4.2 Звуковая  сигнализация  осуществляется  электрическими сигналами  высо-

кого и низкого тона. Сигналы включаются включателем, который установлен на подруле-
вых переключателях.

5.6.4.3  Сигнализация  поворота  и  торможения.  Указатели  поворота  включаются

переключателем, установленным на рулевой колонке. При повороте ручки переключателя
по часовой стрелке включаются сигнальные лампы правого поворота: в переднем фонаре, в
боковом повторителе и заднем фонаре. При повороте ручки против часовой стрелки вклю-
чаются сигнальные лампы левого поворота.

Возвращается переключатель в исходное положение автоматически.
Реле-прерыватель  обеспечивает  прерывистую  световую  сигнализацию.  При  неис-

правности лампы в фонарях контрольная лампа указателей поворота на панели приборов не
горит.

Включение  всех  указателей  поворота  в  мигающем  режиме  (аварийное  состояние

автомобиля)  производится  специальным  выключателем,  при  этом в  ручке  загорается  сиг-
нальная лампа. При нажатии на тормозную педаль включаются лампы стоп-сигнала задних
фонарей.

Остальные  звуковые  и  световые  сигнализаторы  включаются  соответствующими

датчиками или выключателями.

Регулирование  фар  производится  на  снаряженном  автомобиле,  т.е.  автомобиль

должен быть полностью заправлен и оснащен всеми вспомогательными принадлежностями
и инструментом.



135

Колеса должны быть накачаны до давления, соответствующего полной нагрузке. В

течение восьми часов автомобиль должен находиться при температуре, указанной выше.

Регулировка фар заключается в установке первоначального угла наклона ближнего

света фар.

Регулировку первоначального угла наклона луча ближнего света фар, производить

с помощью специальных приборов, предназначенных для этих целей, в соответствии с ин-
струкциями по эксплуатации на эти приборы.

5.6.4.4 Фары. Направление света фар регулируется двумя винтами, помещенными

под ободком фары. Винт 3, согласно рисунку 108, предназначен для регулирования направ-
ления света в вертикальной плоскости (вверх и вниз), а винт 2 — в горизонтальной плоско-
сти (вправо и влево).





Для  регулирования  установить  автомобиль  без  груза  на  ровной  горизонтальной

площадке перед вертикальным экраном на расстоянии (7,5 ± 0,3)мм до рассеивателей фар
и, сняв ободки обеих фар, включить свет.

Лампы фар с потемневшими колбами заменить, не дожидаясь их перегорания. При

замене  перегоревшей  лампы  восстановить  герметичность  оптического  элемента.  Приме-
няемые на автомобиле лампы и их характеристики приведены в приложении 7.

На  автомобиле  установлен  задний  противотуманный  фонарь,  который  предназна-

чен для обозначения автомобиля в условиях плохой видимости.

Внимание! Запрещается  движение автомобиля с включенным задним проти-

вотуманным фонарем в условиях нормальной видимости.

 5.6.4.5 Регулировка фар. Установка первоначального угла наклона ближнего

света фар. Регулировку и контроль регулировки фар проводить с помощью экрана. Экран
может быть стационарным или переносным. Поверхность экрана должна быть плоской, ма-
товой. Ширина экрана – не менее 2,5 м.

Экран необходимо разметить, для чего нанести три вертикальные линии, согласно

рисунку  109.  Средняя  (осевая)  линия  соответствует  пересечению  средней  продольной
плоскости экрана, две линии слева и справа от нее – это линии, на которые проецируются
центры фар. На экране также наносится горизонтальная линия А-А. Расстояние h от линии
А-А  до  площадки,  на  которую  устанавливается  автомобиль,  равно  расстоянию  от  центра
фары до поверхности этой площадки.

Плоскость экрана должна быть перпендикулярна плоскости площадки. Отклонение

от перпендикулярности не должно превышать 5 мм на 1 м. Площадка, на которой произво-
дятся измерения, должна быть ровной и горизонтальной, с высотой неровностей не более 5

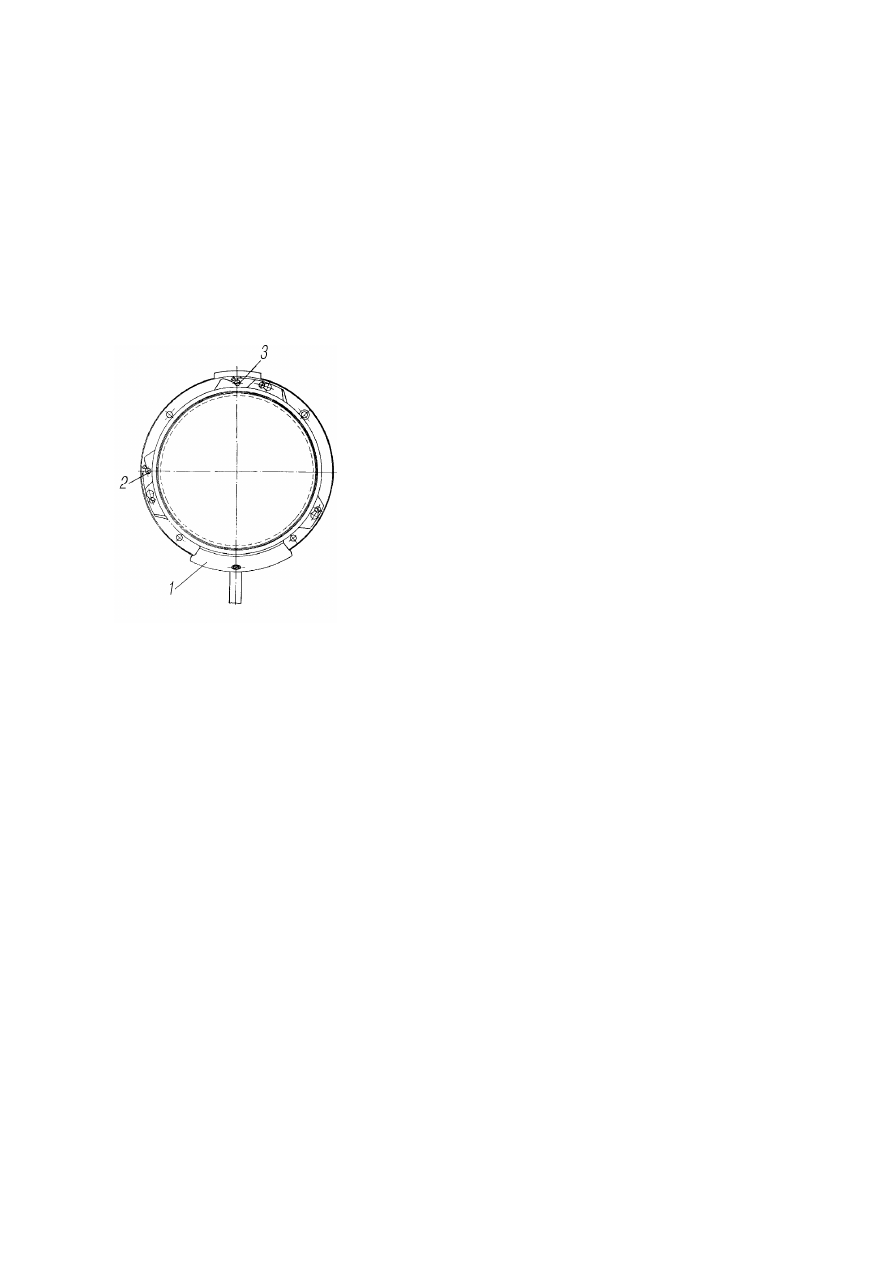

1-ободок наружный; 2,3-винты регулировочные



Рисунок 108 - Фара
