77

ВНИМАНИЕ!
Перед заменой лампы, убедитесь, что соответствующий
сигнально-осветительный прибор выключен.

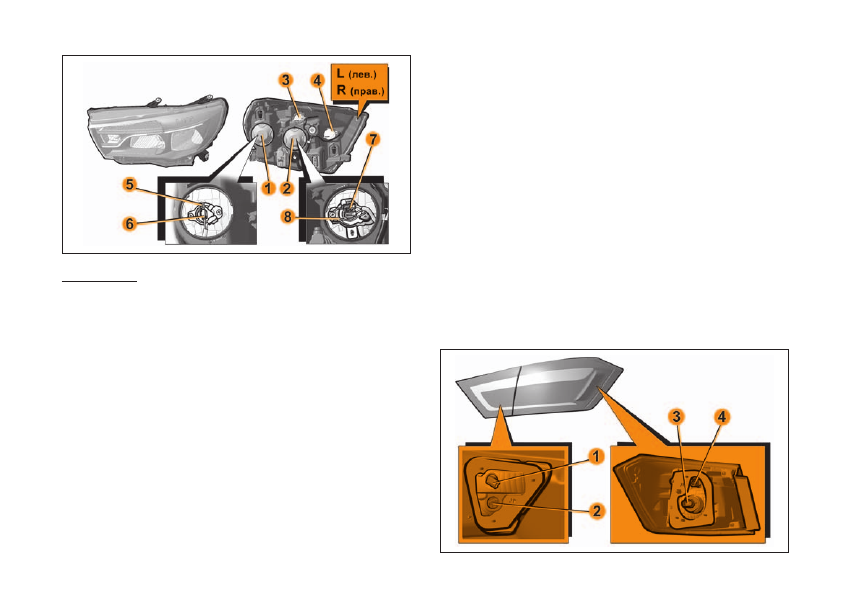

Блок-фары

Для снятия лампы ближнего света проделайте следующие
действия:
– снимите крышку 2, повернув ее против часовой стрелки;
– отсоедините колодку проводов  7 от лампы;
– выведите из пазов усики 8 пружинного фиксатора;
– выньте лампу.
Установку новой лампы проводите в обратном порядке.
Для снятия лампы дальнего света проделайте следующие
действия:
– снимите крышку 1, повернув ее против часовой стрелки;
– отсоедините колодку проводов 6 от лампы;
– выведите из пазов усики 5 пружинного фиксатора;
– выньте лампу.
Установку новой лампы проводите в обратном порядке.

Для снятия лампы указателя поворота проделайте следую-
щие действия:
– поверните патрон 4 против часовой стрелки и выньте его из
посадочного места в сборе с лампой;
– выньте лампу из патрона поворотом против часовой стрелки.
Установку новой лампы проводите в обратном порядке.
Для снятия лампы дневного ходового огня и габаритного
огня проделайте следующие действия:
– поверните патрон 3 против часовой стрелки и выньте его из
посадочного места в сборе с лампой;
– выньте лампу из патрона.

Задние фонари

Замена ламп указателя поворота и сигнала торможения/
габаритного огня на наружном фонаре, расположенном
на крыле автомобиля
Для замены лампы указателя поворота 4 необходимо:
– отогнуть клапан в обивке багажника, обеспечив доступ к
патрону – разъему 4 лампы указателя поворота;

78

– повернуть патрон-разъем 4 против часовой стрелки и вы-
нуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, потянув ее на себя.
Установку патрон-разъема на место проводить в обратном
порядке.
Для замены лампы сигнала торможения/габаритного огня 3
необходимо:
– отогнуть клапан в обивке багажника, обеспечив доступ к
патрону – разъему 3 лампы сигнала торможения/габаритно-
го огня;
– повернуть патрон-разъем 3 против часовой стрелки и вы-
нуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, повернув ее против часовой
стрелки.
Установку патрон-разъема на место проводить в обратном
порядке.

Замена ламп света заднего хода и габаритного огня на
внутреннем фонаре, расположенном на крышке багаж-
ника автомобиля
Для замены лампы света заднего хода 1 необходимо:
– снять обивку крышки багажника, обеспечив доступ к
патрон-разъему лампы 1 света заднего хода;
– повернуть патрон-разъем 1 против часовой стрелки и вы-
нуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, потянув ее на себя.
Установку патрон-разъема на место проводить в обратном
порядке.
Для замены лампы габаритного огня 2 необходимо:
– снять обивку крышки багажника, обеспечив доступ к пат-
рону-разъему 2 лампы габаритного огня;
– повернуть патрон-разъем 2 против часовой стрелки и вы-
нуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, потянув ее на себя.
Установку патрон-разъема на место проводить в обратном
порядке.

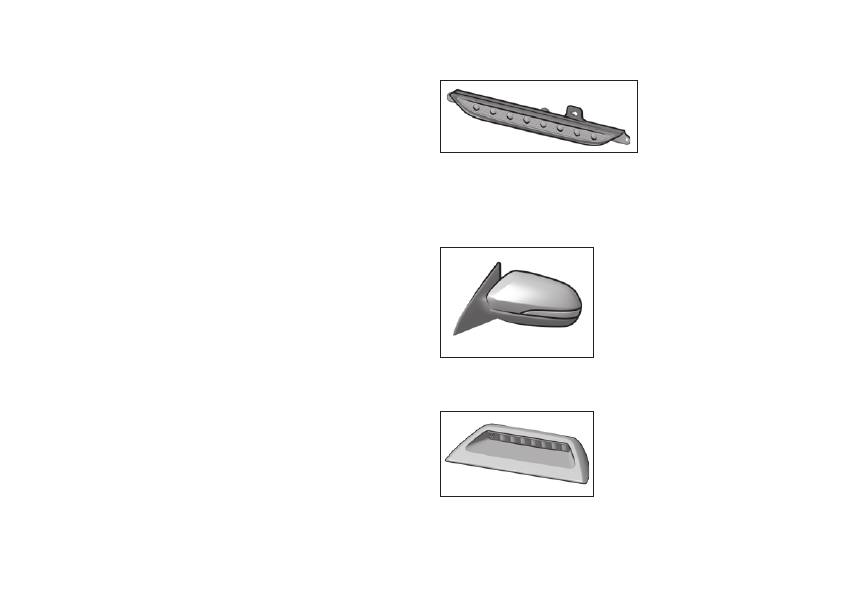

Задний противотуманный фонарь

В качестве источников
света в заднем противо-
туманном фонаре при-
менены светоизлучаю-
щие диоды. Конструкция
фонаря неразборная. В

случае выхода из строя 2-х или более источников света за-
дний противотуманный фонарь заменяется полностью на
специализированной станции технического обслуживания.

Боковой указатель поворота в зеркале заднего вида

В качестве источников света
бокового указателя поворота
применены светоизлучающие
диоды. В случае выхода из строя
источников света бокового ука-
зателя поворота зеркало задне-
го вида заменяется полностью
на специализированной стан-
ции технического обслуживания.

Дополнительный сигнал торможения

В качестве источников света до-
полнительного сигнала тормо-
жения применены светоизлуча-
ющие диоды. В случае выхода из
строя 2-х или более источников
света дополнительный сигнал
торможения заменяется полно-

стью на специализированной станции технического обслу-
живания.

79

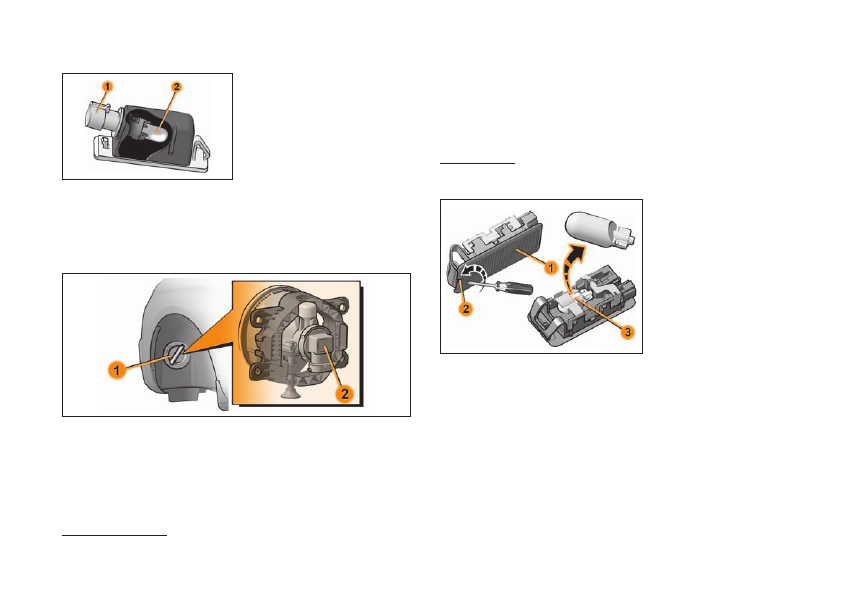

Фонарь освещения номерного знака

Для замены лампы в фонаре
снимите его с автомобиля.
В гнезде фонарь удержива-
ется пружинной защелкой и
фиксатором. Вставьте пло-
скую отвертку в паз с левой
стороны фонаря, аккуратно
сдвиньте его вправо и выве-
дите фиксатор из зацепле-

ния. Повернув патрон против часовой стрелки, выньте его в
сборе с лампой из корпуса фонаря и вытяните лампу, потянув
её на себя. После замены лампы сборку и установку фонаря
освещения номерного знака проводите в обратном порядке.

Противотуманная фара

Для доступа к лампе противотуманной фары поверните
крышку люка 1 щитка переднего крыла по часовой стрелке
для замены лампы левой противотуманной фары (против ча-
совой стрелки для замены лампы в правой противотуманной
фаре). Поверните патрон лампы 2 против часовой стрелки
и выньте лампу. Отсоедините колодку от лампы. Установку
лампы проводить в обратной последовательности.

Предупреждение
Используйте противотуманные фары и противотуманные

фонари только по назначению и не забывайте выключать
их, когда в них нет  необходимости, чтобы не мешать дру-
гим участникам движения.

Плафоны освещения багажного отделения, вещевого
ящика, освещения порогов передних дверей (на части
выпускаемых автомобилей).

ВНИМАНИЕ!
Для исключения возможности короткого замыкания перед
заменой лампы снимите клемму аккумуляторной батареи.

Для замены лампы 2
в плафоне 1, выньте
плафон из посадоч-
ного места, для чего
вставьте отвертку в паз
3, аккуратно отожмите
плафон наружу. Плафон
удерживается пружин-
ной защелкой. После
замены лампы устано-
вите зацеп плафона в
посадочное место и

прижмите противоположную сторону плафона до фиксации.

ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

При замене плавких предохранителей необходимо исполь-
зовать только предохранители, типы которых рекомендова-
ны для данного автомобиля и только тех производителей,
которые имеют заключение ОАО «АВТОВАЗ» и имеющие
маркировку в соответствии с таблицами 1 и 3.
В таблице 1 показаны электрические цепи, защищаемые
плавкими предохранителями, установленными в монтажном
блоке салона (указан набор предохранителей и реле, учиты-
вающий все исполнения автомобиля. В конкретных комплек-
тациях автомобиля отдельные реле и предохранители из
данного набора могут не использоваться).

80

В таблице 2 показаны реле, установленные в монтажном
блоке салона (указан набор предохранителей и реле, учи-
тывающий все исполнения автомобиля. В конкретных ком-
плектациях автомобиля отдельные реле и предохранители
из данного набора могут не использоваться).
В таблице 3 показаны электрические цепи, защищаемые
плавкими предохранителями, установленными в монтажном
блоке моторного отсека (указан набор предохранителей и
реле, учитывающий все исполнения автомобиля. В конкрет-
ных комплектациях автомобиля отдельные реле и предохра-
нители из данного набора могут не использоваться).
Не допускается применение предохранителей, отличающих-
ся по номиналу силы тока от рекомендуемых в таблицах 1 и 3.
Это может привести к отказам в работе электрооборудования
автомобиля, коротким замыканиям и возгоранию автомобиля.
Неисправный предохранитель определяется по вышедшим
из строя электрическим цепям, защищаемым этим предо-
хранителем, в соответствии с таблицами 1 и 3.

Электрические цепи монтажного блока салона

Т а б л и ц а   1

№ предохранителя

(сила тока, А)

Защищаемая электрическая цепь

F1 (15A)

Омыватель ветрового стекла

F2 (25 A) –
в исполнениях
«стандарт» и «норма»

Дневные ходовые огни (через
предохранитель F39)

Фары ближнего света (F42 и F44)

F2 (5A) – в исполнении
«люкс»

Сигнал включения ближнего света фар

Сигнал включения дневных ходовых огней

Сигнал включения  заднего
противотуманного огня

Сигнал включения  противотуманных фар

Электрокорректор света фар (F39)

№ предохранителя

(сила тока, А)

Защищаемая электрическая цепь

F3 (15 A)

Патрон для подключения доп.
потребителей/прикуриватель

F4 (20 A) –
в исполнениях
«стандарт» и «норма»

Фары дальнего света (F41 и F46)

Габаритные огни (F47 и F48)

Задний противотуманный огонь (F8)

F4 (5 A) – в исполнении
«люкс»

Сигнал включения дальнего света фар

Сигнал включения габаритных огней

Реле звукового сигнала

F5 (15 A)**

Обогреватели передних сидений

F6 (25 A)*

Дальний свет правого борта

Ближний свет  левого борта

Габаритные огни левого борта

Дневной ходовой огонь правого борта

Фонари освещения номерного знака

Подсветка приборов и клавиш

F7 (30 A)*

Очиститель ветрового стекла

F8 (3A)***

Задний противотуманный огонь

F9 (15 A)*

Противотуманные фары

Задний противотуманный огонь

F10 (25 A)*

Дальний свет левого борта

Ближний свет  правого борта

Габаритные огни правого борта

Дневной ходовой огонь левого борта

Подсветка переключателей
стеклоподъемников, прикуривателя,
радиоприемника

F11 (15 A)

Реле электростеклоподъемников
передних дверей  (F33)

Реле электростеклоподъемников задних
дверей* (F33)
