1.11.
Система кондиционирования автомобиля Нива-
Шевроле (контроллер М7.9.7)
Схема соединений системы кондиционирования автомобиля показана на рис.
1.11-01.
В данной системе кондиционирования применяется датчик давления
аналогового типа. Датчик давления устанавлен на трубопроводе высокого
давления.
На датчик давления подается напряжение питания 5 В. Выходной сигнал
датчика давления прямопропорционален давлению, приложенному к нему, и
прямолинейно изменяется в пределах от 0,25 В до 3,35 В при изменении
давления от
100 кПа до 2400 кПа.
Анализируя сигнал датчика давления, поступающий на контакт «41»
контроллера, контроллер рассчитывает давление хладагента в трубопроводе.
На основании данных расчетов контроллер принимает решение о разрешении
включения кондиционера.
При включении водителем выключателя кондиционера, расположенного на
панели приборов, на контакт «75» контроллера ЭСУД поступает сигнал
запроса о включении кондиционера.
При получении запроса контроллер корректирует
положение регулятора холостого хода для компенсации дополнительной
нагрузки, создаваемой для двигателя компрессором кондиционера. Значение
частоты вращения коленчатого вала на холостом ходу при этом может
увеличиться до 1 ООО мин1. После этого контроллер через реле включает
муфту компрессора кондиционера.
Таким образом, компрессор кондиционера включается при следующих
условиях:
• с момента запуска двигателя прошло более 5 сек;
• напряжение бортовой сети не превышает 16,5 В;
• дроссельная заслонка открыта не более, чем на 68%;
• водитель включил кондиционер;
• давление хладагента в трубопроводе высокого давления не ниже
определенного значения.
При возникновении неисправности цепей датчика давления контроллер
заносит в свою память соответсвуюгций код и выключает кондиционер.
При включении кондиционера независимо от температуры охлаждающей
жидкости включается правый электровентилятор системы охлаждения
двигателя.
При работающем кондиционере в случае неисправности правого
электровентилятора левый электровентилятор включается если давление
хладагента в трубопроводе высокого давления превысит 1600 к Па и
выключается при снижении давления до 1300 кПа.

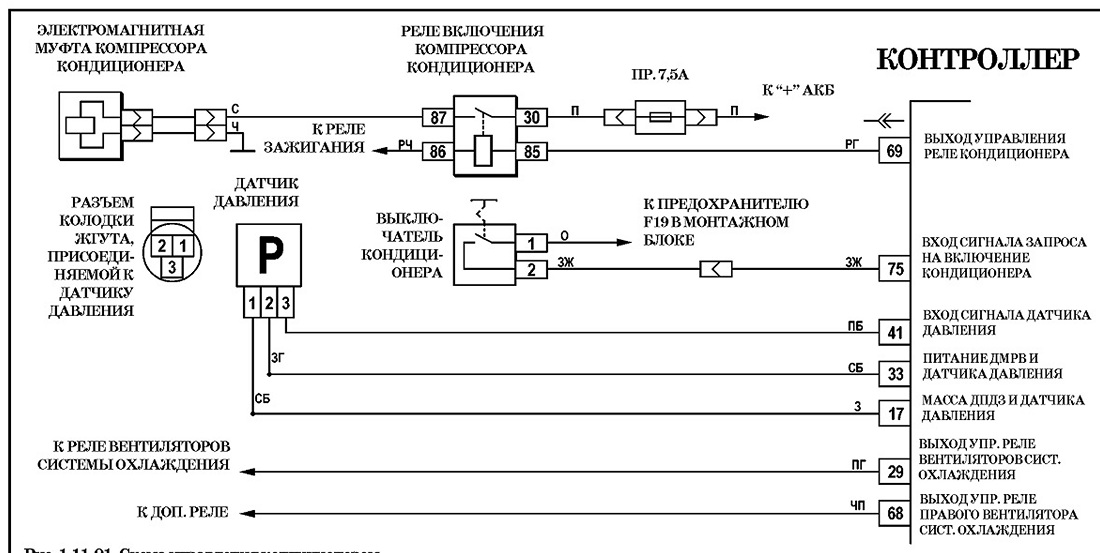

Рис. 1.11 -01. Схема управления кондиционером
