51

произойдет деактивация и вык-
лючение функции ОС . При этом
сохраненное значение установлен-
ного предела скорости движения
автомобиля будет сохранено в памя-
ти, на КП выключится сигнализатор

зеленого цвета, а на ЖКИ, рядом

с сигнализатором

,  выключится

индикация установленного предела
скорости движения автомобиля .
Затем произойдет включение функ-
ции КК (на КП включится сигнализа-
тор

 желтого цвета) .

5. Неисправности
При возникновении неисправ-

ности подрулевого переключателя
функция ОС выключается, на КП
выключаются все сигнализаторы
функции, последующие нажатия
кнопки

«Menu» игнорируются .

При возникновении неисправ-

ности ЭСУД, не позволяющей нор-
мальную работу функции ОС,



функция выключается, на КП выклю-
чаются все сигнализаторы функции
на 2 секунды, после чего на



ЖКИ КП включается сигнализатор

 . Выход из этого режима



возможен по длительному (более



1 секунды) нажатию кнопки

 «Menu» .

6. Алгоритм установки часов

Переход в режим коррекции

часов комбинации приборов осу-

ществляется из режима индикации

показаний счетчика общего пробега

путем длительного (более 2 сек .)

нажатия на кнопку комбинации при-

боров . При этом разряды часов

начинают мигать . Установка часов

6-кнопочным  подрулевым переклю-

чателем (рис . 43) должна выполнять-

ся путем последовательных корот-

ких нажатий (от 0,1 до 1 сек .) на

клавишу «

5

» вверх (для единичного

увеличения показаний), «

6

» вниз

(для единичного уменьшения показа-

ний), или одного длительного нажа-

тия (более 1 сек .) . При нажатии и

удерживании клавиш «

5

» вверх или

«

6

» вниз в течение 1 сек . происходит

ускоренное увеличение или умень-

шение показаний часов на 1, при

дальнейшем удерживании в нажатом

состоянии клавиш «

5

» вверх или «

6

»

вниз происходит циклическое уве-

личение или уменьшение показаний

часов с тактом 0,25 сек ., при этом

разряды часов перестают мигать .

Переход между режимами уста-

новки часов, минут (алгоритм уста-

новки минут аналогичен установке

часов) осуществляется нажатием на

клавишу  «



» вправо или «



» влево .

Возврат в режим индикации времени

осуществляется коротким нажатием

на клавишу «MENU/EXIT .

При установке минут значение

внутреннего счетчика секунд обнуля-

ется . Если в режиме коррекции часов

и минут в течение 60 сек . не нажата

ни одна из клавиш на подрулевом

переключателе, то возврат в режим

индикации времени должен проис-

ходить автоматически .

4*

52

Рис . 44 . Блок управления

обогревом передних сидений

БЛОК УПРАВЛЕНИЯ ОБОГРЕВОМ

ПЕРЕДНИХ СИДЕНИЙ

Блок  упра вле ния  обо гре вом  си-

де ний  (рис .  44) состо ит из сле дую-

щих  функ цио наль ных  узлов:

1 .  Кон троль ные  инди ка то ры  уров ня

нагре ва  для  каж до го  пере клю ча те ля .

2 .  Пере клю ча тель  уров ня  нагре-

ва  элемен тов  обо гре ва те ля  сиде нья

перед не го  пас са жи ра .

3 .  Пере клю ча тель  уров ня  нагре-

ва  элемен тов  обо гре ва те ля  сиде нья

води те ля .

Вклю че ние  нагре ва  элемен тов

обо гре ва те лей  осу щест вляет ся  при

вклю чен ном  зажи га нии  и  рабо таю-

щем дви га те ле при нажа тии на любое

плечо  кла виш  пере клю ча те лей .

Блок  упра вле ния  позво ля ет  осу-

щест влять  упра вле ние  уров ня ми

нагре ва  авто ма ти че ски  или  вруч ную .

Выклю че ние  нагре ва  элемен тов

обо гре ва те лей:

– при нажа тии на плечо кла ви ши

«уме нь ше ние»  в  режи ме  «мини маль-

ный нагрев»;

– при нажа тии на плечо кла ви ши

«уве ли че ние»  в  режи ме  «мак си маль-

ный нагрев» .

При рабо

те блока в режи

ме

«сред ний  нагрев»  выклю че ние  про-

ис хо дит  при  двук рат ном  нажа тии  на

любое  плечо  кла ви ши .

– При нажа тии на плечо кла ви ши

«уве ли че ние» (над услов ным обоз-

на че ни ем)  блок  уста на вли ва ет ся  в

режим  «мак си маль ный  нагрев» .

Блок упра вле ния имеет 3 уров ня

нагре ва,  при  дости же нии  уста но влен-

но го  вре ме ни  выдерж ки  осу щест-

вляет ся  авто ма ти че ское  пере клю че-

ние в режим более низ ко го уров ня:

– мак си маль ный нагрев – 5

+1

 мин .

(све че ние  крас ных  сиг на ли за то ров),

– сред

ний нагрев – 10

+2

 мин .

(све че ние  жел тых  сиг на ли за то ров);

– мини маль ный нагрев – не огра-

ни че но  (све че ние  зеле ных  сиг на ли-

за то ров) .

Руч ное  упра вле ние

Руч ное  пере клю че ние  режимов  осу -

щест вляет ся  при  нажа тии  на  клави -

шу  до  окон ча ния  вре ме ни  выдерж ки .

ВНИ МА НИЕ!

Выклю че ние  нагре ва  осу щест­

вля ет ся  авто ма ти че ски  при  сни­

же нии  напря же ния  пита ния  в  цепи

блока упра вле ния менее 12,5

­0,5

 В

на время более 5

+3

 секунд .

Блок  отно сит ся  к  необ слу жи­

ва е мым,  невос ста на вли вае мым

(нере мон ти руе мым)  изде лиям  и

при выхо де из строя под ле жит

заме не .  В  слу чае  неис прав но сти

необхо ди мо  обра тить ся  к дилеру

LADA .

При  выклю чен ном  обо гре ве  сиде-

ний  кон троль ные  сиг на ли за то ры  не

горят .

ВНИМАНИЕ!

Мигание  крас но го  инди ка то ра

озна ча ет  нали чие  корот ко го  за­

мы ка ния  в  цепях  нагре ва тель но го

элемен та  сиде ний .

Мигание  жел то го  инди ка то ра  оз­

на ча ет нали чие обры ва в цепях наг­

ре ва тель но го  элемен та  сиде ний .

Авто ма ти че ское  упра вле ние

– При нажа тии на плечо кла ви ши

«уме нь ше ние»  (под  услов ным  обоз-

на че ни ем)  блок  уста на вли ва ет ся  в

режим  «мини маль ный  нагрев» .

53

МАРШРУТНЫЙ  КОМ ПЬЮ ТЕР

Маршрутный компьютер (МК)

предназначен для обработки инфор-

мации электронных систем автомо-

биля (ЦБКЭ, КСУД, ABS, комбина-

ция приборов и др .) с последующим

выводом ее на ЖК-индикатор .

Дисплей МК (рис . 45) отображает:

– часы реального времени;

– календарь;

– функции МК: напряжение борт-

сети, средний расход топлива (с об-

нулением), общее время поездки

(с обнулением), средняя скорость

поездки (с обнулением), пробег за

поездку (с обнулением);

– температура окружающей

среды;

– температура ДВС;

– сигнализатор превышения уста-

новленной максимальной скорости .

Индикатор времени
Индикация времени производит-

ся в часах и минутах .

– диапазон показаний: «00:00» –

«23:59» .

– дискретность – 1 минута .

Напряжение бортовой сети

– диапазон показаний: 8,0–18,7 В;

– дискретность показаний: 0,1 В .

Температура окружающей

среды

– диапазон показаний – от минус

40 до плюс 60°С;

– дискретность показаний – 1°С .
Средний расход топлива

– диапазон показаний – от 0,0 до

39,9 л/100 км;

– дискретность показаний – 0,1

л/100 км .

Время поездки

– диапазон   показаний – от   «00 .00»

до «99 .59»;

– дискретность показаний – 1 мин .

При достижении показаний

«99:59» происходит переход на

значение «00:00» со сбросом всех

расчетных параметров, после чего

отсчет времени продолжается .

Пробег за поездку

– диапазон показаний – от 0 до

9999 км;

– дискретность показаний – 0,1 км

(до достижения значения парамет-

ра – 999,9 км) .

– дискретность показаний – 1 км

(до достижения значения парамет-

ра – 1000 км) .

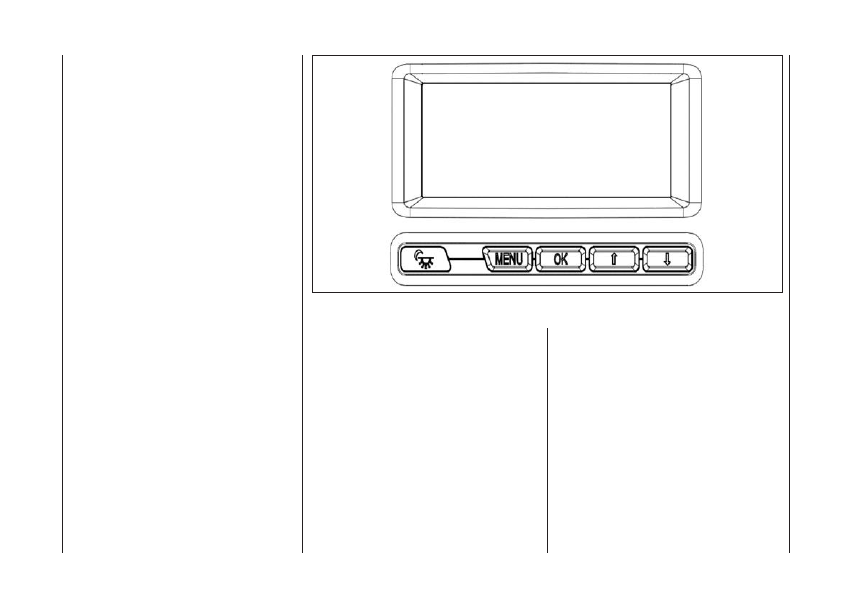

Рис . 45 . Маршрутный компьютер

54

При достижении показаний

«9999» происходит переход на зна-

чение «0,0» со сбросом всех рас-

четных параметров, после чего

отсчет времени продолжается с ша-

гом 0,1 км .

Средняя скорость поездки

– диапазон показаний – от 0 до

200 км/ч;

– дискретность показаний – 1 км/ч .

Температура двигателя

– диапазон показаний – от минус

40 до плюс 214

0

С;

– дискретность показаний – 1

0

С .

Сигнализатор превышения

скорости

При включении сигнализатора



превышения скорости на ЖКИ-ин-

дикатор выводит соответствующий

символ .

При превышении установленно-

го порога максимальной скорости

маршрутный компьютер выдает сиг-

нал на комбинацию приборов о необ-

ходимости срабатывания звуковой

сигнализации, сообщающий о превы-

шении установленного параметра .

Алгоритм работы маршрутного

компьютера

При подаче напряжения питания

МК переходит в режим отображения

информации .

Переключение отображаемых

параметров МК осуществляется при

помощи клавиш

«ВВЕРХ» и «ВНИЗ»

(рис . 46) .

Выбор установок МК на ЖК-ин-

дикаторе отображается после на-

жатия на клавишу

 «Menu» .

Для того, чтобы принудительно

отключить подсветку дисплея марш-

рутного компьютера необходимо

удерживать клавишу

«ОК» в течение

3 секунд .

При отключении питания марш-

рутный компьютер переходит в ре-

жим:

– сохранение функционирования

параметров календаря, будильника,

времени;

– хранение остальных парамет-

ров, клавиши управления забло-

кированы .

При нажатии на клавишу

«Menu»

открывается доступ к следующим

настройкам МК:

– установка даты;

– установка часов;

– установка будильника;

– сброс данных .

Примечание . Для сброса всех расчет-

ных параметров МК (средний расход топли-
ва, средняя скорость, пробег за поездку и
время поездки) необходимо выбрать пункт

«СБРОС ДАННЫХ», подтверждая выбор
клавишей

«ОК», удерживая ее в течение

3 секунд .

– установка сроков ТО;

– настройка дисплея;

– текущие неисправности (опция);

– сигнализатор скорости;

– выбор языка (Русский, English) .

Отображение неисправностей

и сервисных сообщений (опция)

МК выдает текстовое сообще-

ние на индикатор о текущей неис-

правности или появлении сервис-

ного сообщения, дублируя сигна-

ли-заторы с комбинации приборов .

Сообщения о неисправностях и сер-

висные сообщения, выдаваемые

на индикатор МК, представлены



в таблице 3 .

Акустическая сигнализация

МК формирует и передает на

комбинацию приборов сигнал о не-

обходимости срабатывания акусти-

ческой сигнализации в следующих

случаях:

1) Сигнализатор превышения

установленной максимальной ско-

рости .

2) Будильник .

55

ПРЕДПУСКОВОЙ

ПОДОГРЕВАТЕЛЬ (дополнитель­

ный отопитель)

Пред пу ско вой

подо гре ва тель

(далее  ПП),  уста на вли вае мый  на

авто мо би ли  LADA  Priora,  пред ста в-

ля ет  собой  рабо таю щий  на  бен зи-

но вом  топли ве  авто ном ный  при бор

с  воз мож но стью  про грам ми ро ва ния

вре ме ни  запу ска  и  про дол жи тель -

-ности  рабо ты,  и  пред наз на чен ный

для  нагре ва  дви га теля  посред ством

нагре ва  жид ко сти  в  систе ме  охлаж-

де ния  дви га те ля  при  отри ца тель ных

тем пе ра ту рах .

Пред пу ско вой

подогреватель

нагревает и прокачивает охлаждаю-

щую жидкость электронасосом через

радиатор отопителя салона, и далее

через рубашку двигателя, и работает,

независимо от отопителя салона и

двигателя автомобиля . Необходимое

для работы предпускового подо-

гревателя топливо забирается из

топливного бака автомобиля и по

отдельной топливной магистрали



с помощью электронасоса подается

в камеру сгорания теплообменника

предпускового подогревателя .

Предпусковой подогреватель

может использоваться при движе-

При ме ча ние .  Спи сок  может  изме нять ся  в  зави си мо сти  от  ком плек та ции  авто мо би ля

и  уста но влен ных  на  него  ком по нен тов .

Таб ли ца 3



1

Открыта дверь водителя



2

Открыта дверь пассажира



3

Открыты задние двери



4

Неисправность подушки безопасности



5

Неисправность шины колеса



6

Неисправность ABS



7

Неисправность ESC



8

Неисправность трансмиссии



9

Аварийное давление масла



10

Перегрев охлаждающей жидкости



11

Неисправность ДВС



12

Отсутствует заряд АКБ



13

Пристегните ремень безопасности



14

Включен ручной тормоз

56

нии автомобиля с целью повышения

эффективности системы отопления

и обеспечения более быстрого про-

грева салона автомобиля .

Управление и контроль предпуско-

вым подогревателем осуществляет-

ся из салона автомобиля с помощью

таймера (рис . 46) . В соответствии

с настройками предпусковой подо-

греватель автоматически включается

или выключается в зависимости от

температуры охлаждающей жидко-

сти, если только водитель не отклю-

чит подогреватель вручную .

При правильном использовании

предпусковой подогреватель:

•

Обеспечивает легкий запуск

двигателя и позволяет сразу начать

движение, экономя время, затрачи-

ваемое на прогрев двигателя перед

поездкой .

•

Позволяет избежать холодных

пусков вредных для двигателя, уси-

ливающих его износ и значительно

уменьшающих ресурс .

•

Обеспечивает быстрый прогрев

двигателя до рабочей температуры

и при необходимости поддерживает

оптимальную рабочую температуру

двигателя .

•

В разы уменьшает расход

топлива на прогрев и выбросы

веществ, загрязняющих воздух и
окружающую среду .

•

За счет подачи сразу теплого

воздуха из системы отопления после
пуска двигателя ускоряет удаление
инея со стекол в морозную погоду,
что значительно уменьшает время до
готовности автомобиля до эксплуа-
тации, а также препятствует конден-
сации влаги на стеклах .

•

Уменьшает время прогрева

салона автомобиля и при необхо-
димости помогает поддерживать
комфортную температуру в салоне
за счет дополнительного подогрева
охлаждающей жидкости .

Предпусковой подогреватель

рекомендуется использовать перед

запуском двигателя при отрицатель-

ных температурах окружающего воз-

духа для облегчения запуска и увели-

чения ресурса двигателя, уменьше-

ния расхода топлива и уменьшения

токсичности, а также при движении

автомобиля для повышения эффек-

тивности системы отопления авто-

мобиля, обеспечения более быстро-

го прогрева салона автомобиля и

поддержания комфортной темпера-

туры в салоне .

Рекомендации по эксплуатации и

техобслуживанию приведены в при-

ложении 4 .

Рис . 46 . Таймер (пульт управления

предпусковым подогревателем):

1 – корпус, 2 – экран, 3 – дисплей,

4 – клавиши управления и активации

57

МОДУЛЬ УПРАВЛЕНИЯ

СВЕТОТЕХНИКОЙ

1  –  пере клю ча тель  наруж но го

осве ще ния (рис . 47) имеет четыре

фик си ро ван ных  поло же ния:

о – наруж ное осве ще ние выклю-

че но;

 –  вклю че ны  габа рит ные  огни;

–  вклю че ны  голов ные  фары .

–  вклю че но  авто ма ти че ское

упра вле ние  осве ще ни ем .

2  –  регу ля тор  осве ще ния  при­

бо ров .

При  вклю чен ном  наруж ном  осве-

ще нии  вра ще ни ем  регу ля то ра  2

изме ня ет ся  яркость  осве ще ния  при-

бо ров .

3,  4  –  пере клю ча те ли  про ти во­

ту ман ных  фар  и  фона рей .

Вклю че ние  перед них  про ти во ту-

ман ных  фар  и  задних  про ти во ту ман-

ных  фона рей  про ис хо дит  при  нажа-

тии  на  кла ви ши  моду ля  упра вле ния

све то тех ни кой  соот вет ствен но  3  и  4

(рис . 47), если вклю че ны ближ ний

или даль ний свет фар (кроме того,

при  вклю чен ных  габа рит ных  огнях

можно вклю чить либо толь ко перед-

ние  про ти во ту ман ные  фары,  либо

про ти во ту ман ные  фары  сов ме стно

с  про ти во ту ман ны ми  фона ря ми) .

В  слу чае  выклю че ния  зажи га ния при

вклю чен ных  про ти во ту ман ных  фона-

рях/фарах – при сле дую щем вклю-

че нии  зажи га ния  они  не  вклю ча ют ся .

  –  вклю че ны  перед ние  про ти-

во ту ман ные  фары;

 –  вклю че ны  задние  про ти во-

ту ман ные  фона ри .

Про ти во ту ман ные  фары  или  про-

 ти во ту ман ные  фона ри  можно  вы-

клю чить  кла ви ша ми  соот вет ствен но

3 или 4 либо  уста нов кой  пере клю ча-

те ля  ПНО  в  поло же ние  «выклю че но»

(при  неак тив ной  систе ме  авто ма ти-

че ско го  упра вле ния  внеш ним  осве-

ще ни ем) .

Кон троль ные  све то вые  инди ка то-

ры  моду ля  упра вле ния  све то тех ни-

кой на кла ви шах 3 и 4  будут све тить-

ся зеле ным и жел тым цве том соот-

вет ствен но  в  тече ние  всего  вре ме ни

рабо ты  про ти во ту ман ных  фона рей

и фар .

5  –  пере клю ча тель  кор рек то ра

света фар . После вклю че ния света

фар  вра ще ни ем  пере клю ча те ля  5

откор рек ти руй те  угол  накло на  пучка

света фар в зави си мо сти от загруз ки

авто мо би ля:

0 – заня ты перед ние сиде нья;

1 – заня ты все сиде нья;

1  –  заня то  води тель ское  сиде нье,

загру же но  багаж ное  отде ле ние;

1,5 – заня ты  все сиде нья,  загру-

же но  багаж ное  отде ле ние .

Пра виль ная  регу ли ров ка  угла

накло на  уме нь ша ет  осле пле ние

води те лей  встреч но го  транс пор та .

Пере клю ча тель

све то вой  сиг на ли за ции

I (рис . 48) – ней траль ное  поло­

же ние . Вклю чен ближ ний свет фар,

если  пере клю ча те лем  наруж но го

осве ще ния  вклю чен  свет  фар .

II – вклю че ны  ука за те ли  лево го

пово ро та .  Нефик си ро ван ное  поло-

же ние .

III  –  вклю че ны  ука за те ли  лево­

го  пово ро та .  Фик си ро ван ное  поло-

же ние .

IV  –  вклю че ны  ука за те ли  пра­

во го  пово ро та .  Нефик си ро ван ное

поло же ние .

V  –  вклю че ны  ука за те ли  пра во­

го  пово ро та .  Фик си ро ван ное  поло-

же ние .

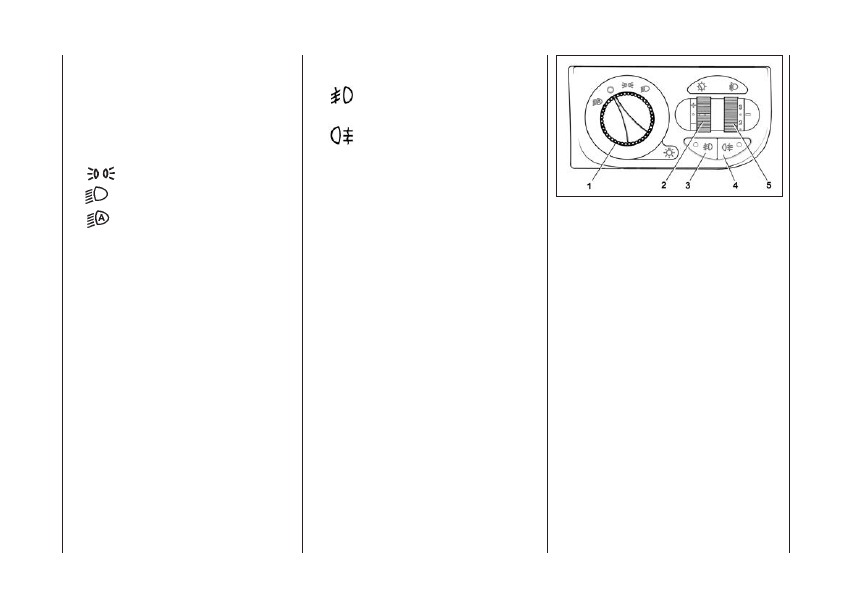

Рис . 47 .  Модуль

управления светотехникой

58

VI – на себя, пода ча  све то во го

сиг на ла .  Вклю чен даль ний свет фар

неза ви си мо  от  поло же ния  пере клю-

ча те ля  наруж но го  осве ще ния .  Не-

фик си ро ван ное  поло же ние .

VII – от себя, вклю чен  даль ний

свет фар,  если  пере клю ча те лем

наруж но го  осве ще ния  вклю чен  свет

фар .  Фик си ро ван ное  поло же ние .

Пере клю ча тель

сте кло очи сти те лей

I (рис . 49) – ней траль ное  поло­

же ние .  Очи сти те ли  и  омы ва те ли

сте кол  выклю че ны .

II  –  вклю чен  пре ры ви стый  ре­

жим  рабо ты  очи сти те ля  ветро во­

го  сте кла .  Нефик си ро ван ное  поло-

же ние .

III  –  вклю чен  пре ры ви стый  ре­

жим  рабо ты  очи сти те ля  ветро во­

го  сте кла .  Фик си ро ван ное  поло же ние .

IV – вклю че на малая ско рость

очи сти те ля  ветро во го  сте кла .

Фик си ро ван ное  поло же ние .

V – вклю

че

на боль

шая ско­

рость  очи сти те ля  ветро во го  сте к­

ла .  Фик си ро ван ное  поло же ние .

VI – на себя, вклю чен омы ва­

тель  ветро во го  сте кла .  Нефик си-

ро ван ное  поло же ние .

VII* – от себя,  вклю чен  очи сти­

тель  задне го  сте кла .  Фик си ро ван-

ное  поло же ние .

VIII* – от себя,  вклю чен  очи сти­

тель  и  омы ва тель  задне го  сте кла .

Нефик си ро ван ное  поло же ние .

Во избежание выхода из строя

стеклоочистителей перед их вклю-

чением в зимнее время года после

длительной стоянки при обильных

осадках необходимо очистить стек-

ла от снега .

ВНИ МА НИЕ!

После прекращения подачи

омывающей жидкости из жикле­

ров не допускается повторное

включение насоса омывателя .

Использовать систему омыва сте­

кол повторно можно после запол­

нения бачка омывающей жидко­

стью (см . подраздел «Система

омыва и очистки стекол» в раз­

деле «Техническое обслуживание

и текущий ремонт автомобиля») .

Выключатель зажигания

«0» (рис . 50) – выклю че но . Поло-

же ние  фик си ро ван ное .  Ключ  выни-

ма ет ся .

При  выну том  ключе  сра ба ты ва ет

меха низм  запи раю ще го  меха ни че-

ско го  про ти воу гон но го  устрой ства .

Для  пол но го  бло ки ро ва ния  вала  руле-

во го  упра вле ния  повер ни те  руле вое

коле со впра во или влево до щелч ка .

Для  выклю че ния  меха ни че ско го

про ти воу гон но го  устрой ства  вставь-

те ключ в выклю ча тель зажи га ния и,

слег ка  пово ра чи вая  руле вое  коле-

со  впра во-влево,  пере ве ди те  ключ

в  поло же ние  «

I» .

«I»  –  зажи га ние .  Вклю ча ют ся  все

отклю ча емые  энер го по тре бляю щие

систе мы .  Поло же ние  фик си ро ван-

ное,  ключ  не  выни ма ет ся .

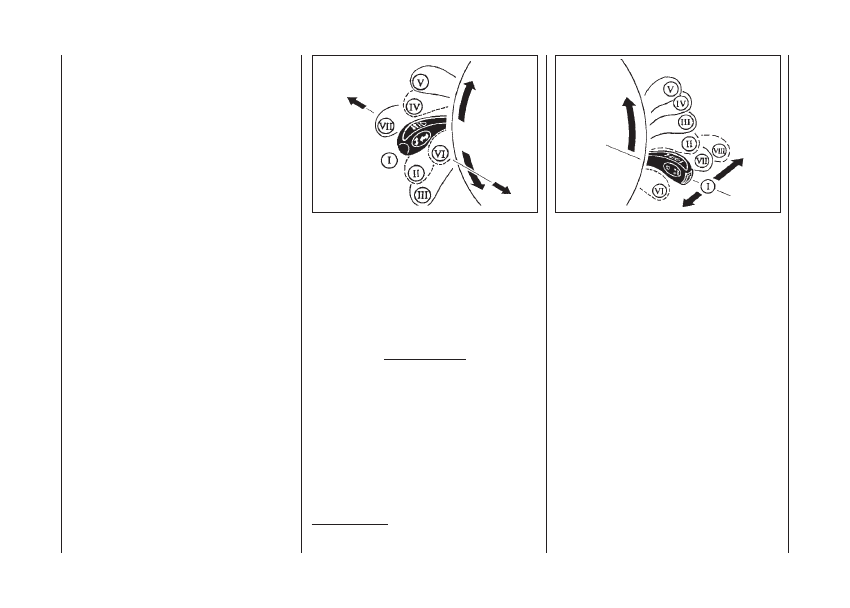

Рис . 48 . Переключатель

световой сигнализации

Рис . 49 . Переключатель

стеклоочистителей

* Режим задей ство ван толь ко на авто мо-

билях с кузо вом «хэтч бек» и «уни вер сал» .
