Лада Калина Кросс. Замена колес

Для замены колес:

- установите автомобиль на ровной площадке и затормозите его стояночным тормозом и включением первой передачи;

- достаньте запасное колесо и инструмент;

- снимите колпак колеса (в вариантном исполнении);

- ослабьте на один оборот комбинированным ключом 2 (рис. 56) болты крепления заменяемого колеса;

- установите домкрат 1 так, чтобы выемка в упоре домкрата вошла в ребро порога ближе к за-меняемому колесу, а пята домкрата находилась точно под упором. Для облегчения нахождения правильного места установки домкрата на порогах автомобиля выполнены специальные подштамповки. Вращением рукоятки домкрата (положение I) поднимите колесо над опорной поверхностью на высоту 50-60 мм. Если расстояние до опорной поверхности не обеспе-
чивает поворот рукоятки на полный оборот, рукоятку вращайте по малому радиусу (положение II);

- отверните болты и снимите колесо. Установите запасное колесо, заверните болты крепления и равномерно затяните их крест-накрест;

- опустите автомобиль и выньте домкрат. Подтяните болты и проверьте давление в шине.
По окончании работ уложите замененное колесо в нишу багажного отделения, закрепите его винтом 1 (рис. 56) и закройте нишу ковриком.

После пробега первой тысячи километров проконтролируйте затяжку болтов крепления колес

и, при необходимости, подтяните. Аналогичную операцию проводите при каждой установке на автомобиль новых колес.

В вариантном исполнении на автомобилях с литыми дисками колес используется штампосварное запасное колесо.

На автомобилях, оснащенных литыми дисками колес размерностью 15 дюймов, используется запасное колесо временного ис-пользования. При использовании этого запасного колеса скорость движения автомобиля не должна превышать значения, указанного на этикетке (предупреждающем знаке ограничения максимальной скорости движения автомобиля) колеса. Установка запасного колеса временного использования может оказать влияние на рабочие характеристики автомобиля. Необходимо соблюдать осторожность в управлении транспортным средством. Не разгоняйтесь и не сбрасывайте скорость слишком резко. При повороте снижайте скорость. При первой же возможности поменяйте запасное колесо временного использования на колесо того же типа и размера, что и первоначальное.

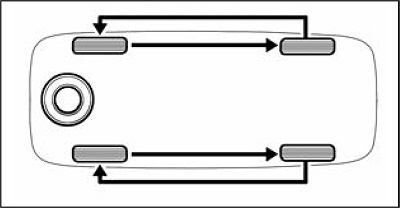

Рис. 55. Схема перестановки колес

Таблица 2 Допускаемые типоразмеры шин, колес и давление воздуха в шинах

[1]        Индексы скорости: Т-до 190 км/ч, Н - до 210 км/ч, V-до 240 км/ч,

Индексы грузоподъемности: 82-475 кг.

[1] Вылет обода (ЕТ) - расстояние от привалочной плоскости диска до середины обода.

[1] Частичная нагрузка - не более 3-х взрослых человек в автомобиле без груза в багажнике.

[1] Полная нагрузка - более 3-х взрослых человек или 3 взрослых и груз 50 кг в багажнике.

Допускается применение зимних шин (M+S) вышеуказанных размерностей и индексом Q с соответствующим ограничением максимальной скорости автомобиля (до 160 км/ч).

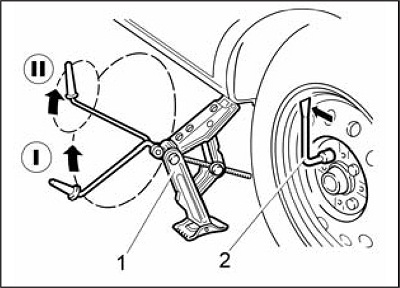

Рис. 56. Подъем автомобиля при замене колес

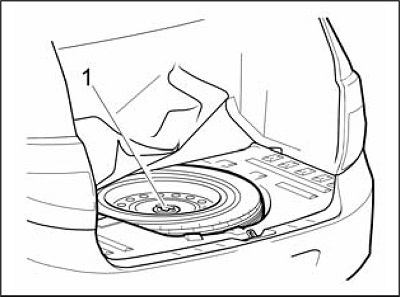

Рис. 57. Укладка запасного колеса
