Лада Калина Кросс. УПРАВЛЕНИЕ БОРТОВЫМ КОМПЬЮТЕРОМ

Лада Калина Кросс. УПРАВЛЕНИЕ БОРТОВЫМ КОМПЬЮТЕРОМ

(в вариантном исполнении)

Кнопки управления маршрутным компьютером расположены на рычаге переключателя стеклоочистителей и показаны на рисунке 33а.

Кнопка 1 - сброс показаний бортового компьютера, включение/выключение звуковой подсказки переключения передач.

Кнопка 2 (при нажатии на верхнюю стрелку клавиши) -включение режима выбора функций бортового компьютера «по кольцу» вперед, установка минут в режиме установки времени.

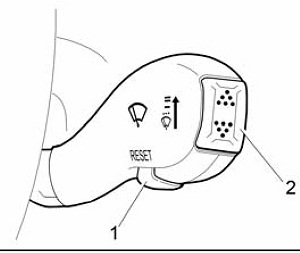

Рис. 33а. Кнопки управления бортовым компьютером (в вариантном исполнении)

Кнопка 2 (при нажатии на нижнюю стрелку клавиши) -

включение режима выбора функций бортового компьютера «по кольцу» назад, установка часов в режиме установки времени.

Лада Калина Кросс. УПРАВЛЕНИЕ КРУИЗ-КОНТРОЛЕМ И ОГРАНИЧИТЕЛЕМ СКОРОСТИ

(в вариантном исполнении)

Управление клавишами подру-левого переключателя показано на рис. 336.

- клавиша 1, «СС» - включение функции «Круиз-контроль» (повторное нажатие - выключение);

- клавиша 2, «SL» - включение функции «Ограничитель скорости» (повторное нажатие - выключение);

- клавиша 3, «Set+» - активация включенной функции с установкой скорости (последующее нажатие - увеличение установленной скорости движения автомобиля);

- клавиша 4, «Set-» - активация включенной функции с установкой скорости (последующее нажатие - уменьшение установленной скорости движения автомобиля);
- клавиша 5, «ОК» - возобновление или деактивация включенной функции;

- клавиша 6, «Menu» - вход в режим управления функциями «КК и ОС» (повторное нажатие - выход из режима управления функциями «ККи ОС»).

При включенном замке зажигания с помощью длительного нажатия (более 1 секунды) клавиши 6 на подрулевом переключателе (далее ПП) (рис. 336) должно привести к переводу клавиш «ПП» в режим управления функциями «КК и ОС». На дополнительном ЖКИ
комбинации приборов (далее КП) должен включиться сигнализатор

_(режима выбора функции

«КК и ОС»), свидетельствующий о переводе клавиш «ПП» в режим управления функциями «КК и ОС».

Повторное длительное нажатие (более 1 секунды) клавиши 6 на ПП должно привести к выходу из режима управления клавишами «ПП» функциями «КК и ОС», при этом, если была выбрана (включена), активирована (или деактивирована, но не выключена) одна из функций, то должно произойти ее выключение.

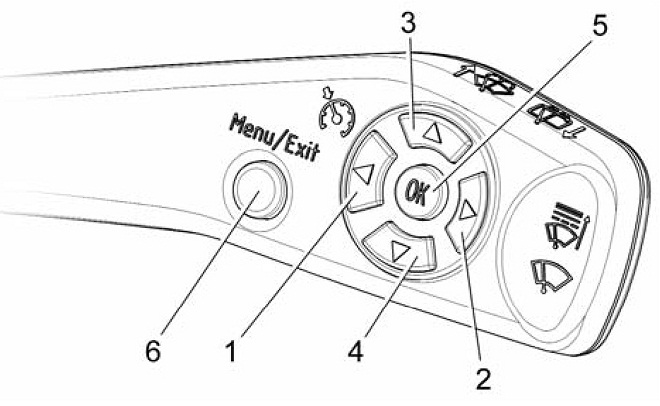

Рис. 33 Б. Клавиши управления круиз-контролем и ограничителем скорости
