Приводы передних колес Lada Granta (ВАЗ 11183, 21116)

Приводы передних колес. Описание конструкции

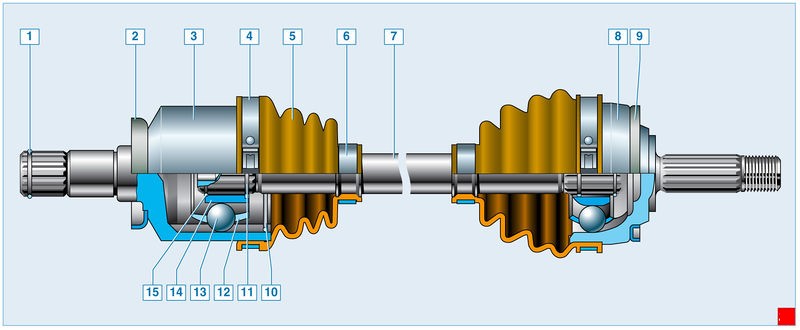

Привод переднего колеса:
1 – стопорное кольцо корпуса внутреннего шарнира;
2 – защитное кольцо сальника привода;
3 – корпус внутреннего шарнира;
4 – большой хомут;
5 – защитный чехол;
6 – малый хомут;
7 – вал;
8 – корпус наружного шарнира;
9 – защитное кольцо подшипника ступицы;
10 – фиксатор внутреннего шарнира;
11 – упорное кольцо;
12 – сепаратор;
13 – шарик;
14 – обойма;
15 – стопорное кольцо

Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески.
Привод каждого колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Вал левого привода изготовлен из стального кованного прутка и короче правого, вал правого изготовлен из трубы. На концах вала выполнены шлицы, на которых установлены ШРУСы.
Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. Сепаратор постоянно удерживает шарики в биссекторной плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу вращения от обоймы к корпусу. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения упорным и стопорным кольцами.
Шлицевой хвостовик корпуса наружного шарнира, на конце которого нарезана резьба, вставляется в ступицу колеса и крепится гайкой.
Внутренний шарнир привода также состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных прямых канавках корпуса и обоймы. Конструкция позволяет деталям внутреннего шарнира перемещаться по канавкам корпуса, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и силового агрегата).
Герметичность шарниров – непременное условие их надежной работы. Шарниры приводов закрыты грязезащитными чехлами.
Наружные шарниры приводов левого и правого колес взаимозаменяемы. Также взаимозаменяемы и внутренние шарниры приводов.
Наружный и внутренний шарниры привода имеют разборные конструкции.
Детали шарниров изготовлены с высокой точностью. В шарниры устанавливаются шарики одной сортировочной группы. При сборке шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно. Изношенный шарнир заменяют только в сборе.
В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес. Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и креплением их хомутов.

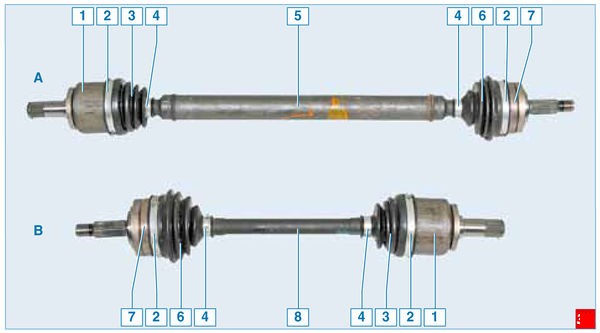

Приводы правого «А» и левого «В» колес:
1 – корпус внутреннего шарнира;
2 – большой хомут крепления чехла;
3 – защитный чехол внутреннего шарнира;
4 – малый хомут крепления чехла;
5 – вал привода правого колеса;
6 – защитный чехол наружного шарнира;
7 – корпус наружного шарнира;
8 – вал привода левого колеса
