Снятие вентилятора радиатора Lada Granta (ВАЗ 11183, 21116)

Вентилятор снимаем для замены его электродвигателя, крыльчатки или кожуха, а также при демонтаже радиатора системы охлаждения.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем воздушный фильтр и воздухозаборник (см. «Снятие воздушного фильтра и воздухозаборника»).
Отжав фиксатор колодки жгута проводов…


…отсоединяем колодку от разъема жгута проводов электродвигателя вентилятора.


Головкой «на 10» отворачиваем два болта верхнего крепления …
…и болт нижнего крепления (на фото не виден) кожуха вентилятора. Сдвигаем кожух вентилятора вверх, выводя лапку кожуха из держателя на левом бачке радиатора…

…и вынимаем кожух с вентилятором в сборе из моторного отсека.

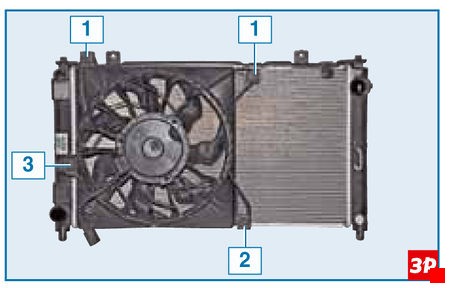

Точки крепления кожуха вентилятора к радиатору (для наглядности показано на снятом радиаторе):
1 – болты верхнего крепления;
2 – болт нижнего крепления;
3 – лапка крепления кожуха к держателю на бачке радиатора.
Для снятия вентилятора (крыльчатки в сборе с электродвигателем)…

…крестообразной отверткой отворачиваем три винта крепления кожуха к кронштейнам корпуса электродвигателя.


Сжав усики фиксатора колодки жгута проводов электродвигателя…


…выводим фиксатор колодки из отверстия в кожухе.


Вынимаем жгут проводов из держателя кожуха…


…и снимаем вентилятор.

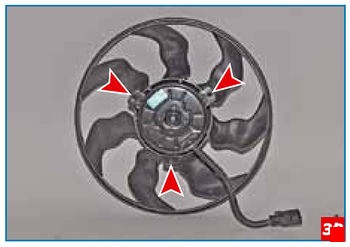

Точки крепления кожуха вентилятора к кронштейнам корпуса электродвигателя.
При необходимости демонтажа крыльчатки кожух с вентилятором не разъединяем.

Опираясь на фиксирующую пластину крыльчатки, пассатижами выдвигаем стопорную шайбу из прорезей вала электродвигателя…


…и снимаем шайбу.


Снимаем фиксирующую пластину с выступов ступицы крыльчатки…


…и снимаем крыльчатку.
Собираем вентилятор с кожухом и устанавливаем в обратной последовательности.
