Снятие топливного бака Lada Granta (ВАЗ 11183, 21116)

Топливный бак снимаем для его промывки или замены.
Работу выполняем на смотровой канаве или эстакаде.
Операции выполняем при пустом баке или когда в нем осталось не более 5 л топлива. Топливо из бака можно удалить, демонтировав топливный модуль (см. «Снятие и разборка топливного модуля») и откачав шлангом бензин в канистру через отверстие в баке. Если топливный модуль не демонтируем, то отсоединяем от разъема его крышки колодку жгута проводов (см.«Снятие и разборка топливного модуля»).


Высокой головкой «на 10» отворачиваем…

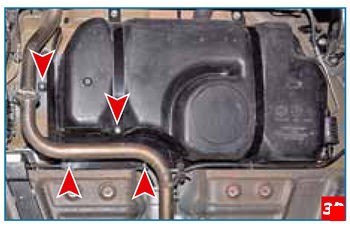

…четыре гайки крепления теплозащитного экрана бака…


…и снимаем экран.


Сжав фиксаторы (зеленого цвета) наконечника пластмассовой трубки и вставив губки пассатижей враспор между буртиком вентиляционной трубки и торцом наконечника…


…сдвигаем наконечник с вентиляционной трубки.


Крестообразной отверткой или головкой «на 8» ослабляем затяжку хомута крепления шланга наливной трубы.


Для облегчения снятия шланга впрыскиваем между шлангом и трубой универсальную смазывающую жидкость…


…и стягиваем шланг с трубы.


Головкой «на 10» отворачиваем три гайки крепления теплозащитного экрана трубок…


…и снимаем экран.
Сжав фиксаторы (зеленого цвета) наконечника трубки подачи топлива к рампе…

…снимаем наконечник с топливной трубки.


Аналогично отсоединяем наконечник (фиксаторы желтого цвета) трубки отвода паров из адсорбера от трубки, соединяющейся с клапаном продувки адсорбера.
Устанавливаем под топливный бак регулируемый упор, подложив между баком и упором деревянный брусок.

Головкой «на 13» отворачиваем болты двух хомутов крепления бака к кузову.


Переводим концы хомутов крепления бака через балку задней подвески.


Переводим топливную трубку и трубку отвода паров из адсорбера через трубу дополнительного глушителя.
Немного приспускаем топливный бак на упоре и сдвигаем его к правому борту автомобиля.

Снимаем топливный бак в сборе с адсорбером, топливным модулем, топливным фильтром и соединяющими их трубками.
Устанавливаем топливный бак в обратной последовательности.
