Расположение основных узлов и агрегатов  Lada Granta (ВАЗ 11183, 21116)

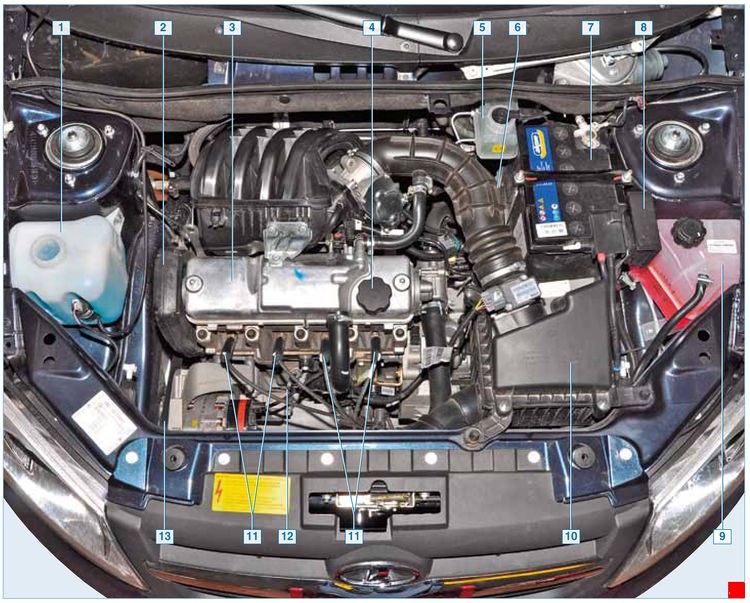

Расположение узлов и агрегатов в моторном отсеке:
1 – бачок омывателя ветрового стекла;
2 – крышки привода ГРМ;
3 – крышка головки блока цилиндров;
4 – крышка маслозаливной горловины двигателя;
5 – бачок гидропривода тормозной системы;
6* – указатель уровня масла в коробке передач;
7 – аккумуляторная батарея;
8 – блок предохранителей;
9 – расширительный бачок системы охлаждения;
10 – воздушный фильтр;
11 – свечи зажигания;
12 – указатель уровня масла в двигателе (измерительный щуп);
13 – ремень привода генератора

* Элемент на фото не виден.

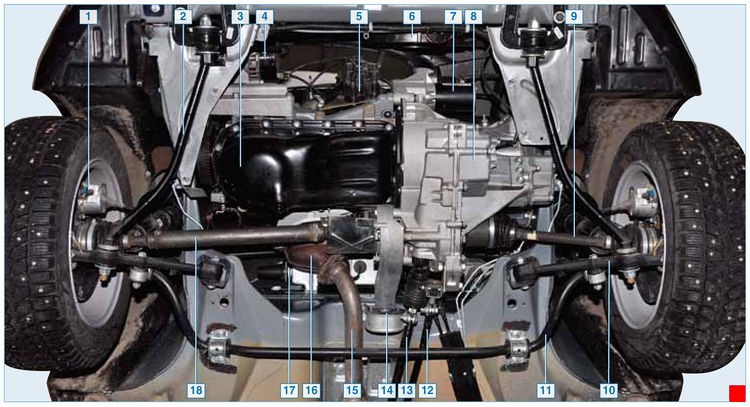

Вид снизу на переднюю часть автомобиля (защита силового агрегата для наглядности снята):
1 – тормозной механизм переднего колеса;
2 – растяжка передней подвески;
3 – поддон картера двигателя;
4 – генератор;
5 – катушка зажигания;
6 – вентилятор системы охлаждения;
7 – стартер;
8 – коробка передач;
9 – привод левого колеса;
10 – рычаг передней подвески;
11 – штанга стабилизатора поперечной устойчивости;
12 – реактивная тяга коробки передач;
13 – тяга привода управления коробкой передач;
14 – задняя опора силового агрегата;
15 – труба дополнительного глушителя с металлокомпенсатором;
16 – катколлектор;
17 – механизм рулевого управления;
18 – привод правого колеса

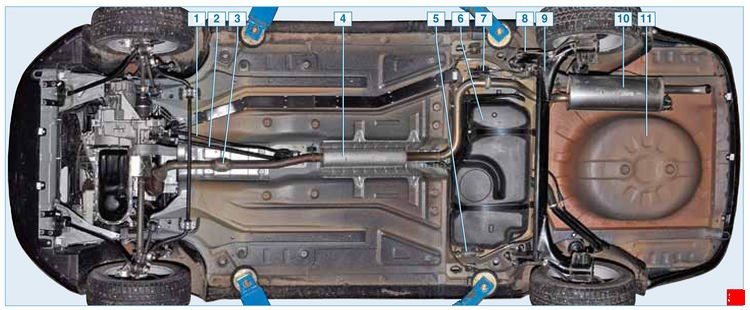

Вид снизу на заднюю часть автомобиля:
1 – реактивная тяга коробки передач;
2 – тяга привода управления коробкой передач;
3 – металлокомпенсатор;
4 – дополнительный глушитель;
5 – топливный фильтр;
6 – топливный бак;
7 – регулятор давления в гидроприводе тормозных механизмов задних колес;
8 – трос стояночного тормоза;
9 – балка задней подвески;
10 – основной глушитель;
11 – ниша для запасного колеса
