МАЗ-4371Р2. Руководство - часть 3

1 1

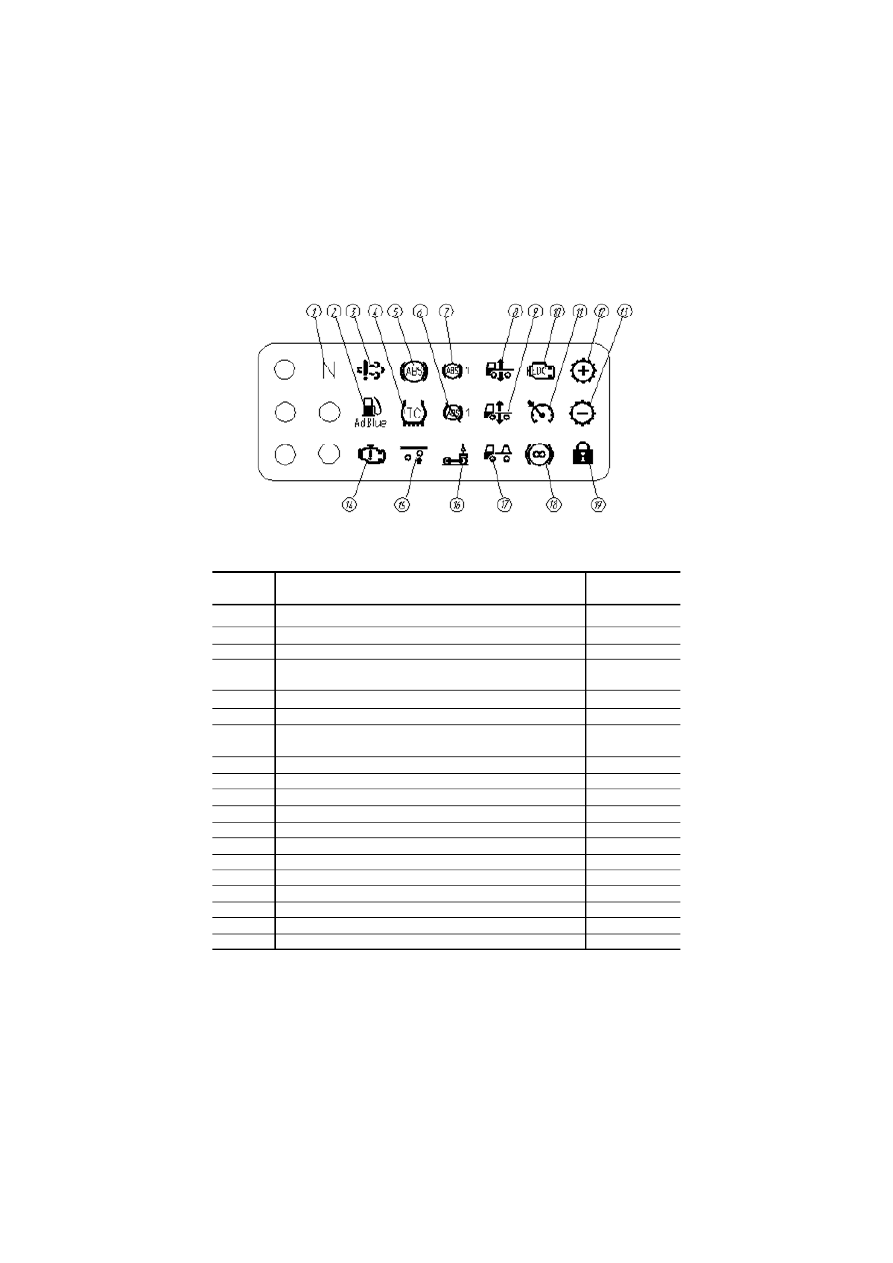

Рисунок 2.3 – Блок индикации режимов работы электронных систем

Таблица 2.3

Позиция

Функция

Цвет

индикатора

Включение «Нейтраль»
Низкий уровень аммиачного раствора в системе
Неисправность выхлопной системы
Включения тягового усилия, исправность систе-
мы ПБС
Контрольный индикатор АБС тягача
Неисправность АБС прицепа
Неисправность соединения кабеля питания АБС
прицепа
Неисправность пневмоподвески
Включение транспортного положения
Контроль и диагностика двигателя
Включение режима «Круиз–контроль»
Подсказчик  переключения  передачи  «вверх»
Подсказчик переключения передачи «вниз»
ЭСУ двигателя информационный
Включение подъема  оси
Включение режима «Помощь при трогании»
Превышение осевой нагрузки
Включение замедлителя
Аварийный останов двигателя

1
2
3
4

5
6
7

8
9

10
11
12
13
14
15
16
17
18
19

зеленый
зеленый

желтый

зеленый

желтый
желтый
желтый

красный

желтый

красный
зеленый
зеленый
зеленый

желтый
желтый
желтый

красный

желтый

красный

1 2

В таблице 2.4 указаны режимы работы МФМ щитка приборов и

способы перехода в эти режимы.

Таблица 2.4

Режим

Выполняемые  функции

Способ  перехода

Проверка  работоспособности  сигнализато-
ров  и  подсветки

Переход  к  меню  «Параметрирование»

Вывод  информации  в  верхнем  поле  дисп-
лея:
–  температура;
–  время,  время  включения  будильника  (при
его  активации),  день  недели,  число,  месяц,
год;
–  отсутствие  информации

Выключение  работающего  будильника  осуще-
ствляется  нажатием  на  любую  кнопку  1–4.

Вывод  информации  в  нижнем  поле  дисп-
лея:
–  общий  пробег,  «суточный»  пробег;
–  общий  пробег,  число  оборотов  вала  двига-
теля  (х1000);
–  общий  пробег,  количество  моточасов  ра-
боты  двигателя;
–  общий  пробег,  количество  моточасов  ра-
боты  двигателя  на  холостом  ходу  (при  отсут-
ствии  движения  автомобиля);
–  общий  пробег;
–  отсутствие  информации

Обнуление  «суточного»  пробега  (при  соот-
ветствующем  поле)

Кратковременное  нажа-
тие  кнопки  1  (п озиция
38)  (менее  2  секунд)
Длитель ное

нажатие

кнопки  1  (позиция  38)
(более  2  секунд)

Кратковременное  нажа-
тие  кнопки  2  (п озиция
12)  (менее  2  секунд)

Кратковрем енное
нажатие  кнопки  3  (пози-
ция  13)  (менее  2  секунд)

Длительное  нажатие
кнопки  3  (позиция  38)
(более  2  секунд)

1

2

3

1 3

Содержание выводимой на МФМ информации приведено на ри-

сунке 2.4.

При отсутствии соответствующих датчиков фрагмент с этой ин-

формацией на МФМ не выводится.

После включения аккумуляторной батареи (АКБ) кратковременным

нажатием на кнопку–выключатель (позиция 30, рисунок 2.1) на МФМ
выводится:

– в верхнем поле: параметры, которые выводились на МФМ до

выключения АКБ: температура или время, время включения будиль-
ника (при его активации), день недели, число, месяц, год;

– в среднем поле: напряжение в бортовой сети.
При включении замка-выключателя стартера и приборов на МФМ

выводятся показания: уровня охлаждающей жидкости, уровня мас-
ла в картере двигателя.

После запуска двигателя, на МФМ выводится следующая инфор-

мация:

– в среднем поле: напряжение бортовой сети, давление масла в

двигателе;

– в нижнем поле: информация, которая была до выключения зам-

ка-выключателя стартера и приборов.

Режим

Выполняемые  функции

Способ  перехода

Вывод  информации  в  главном  поле  дисп-
лея:
–  уровень  охлаждающей  жидкости,  уровень
масла  в  картере  двигателя;
–  зона  минимального  расхода  топлива;
–  напряжение  бортовой  сети,  давление  мас-
ла  в  двигателе;
–  скорость  движения,  мгновенный  расход
топлива  «л/100  км»  и  «л/ч»;
–  отсутствие  информации.

Кратковрем енное
нажатие  кнопки  4  (пози-
ция  37)  (менее  2  секунд)

4

Продолжение таблицы 2.4

1 4

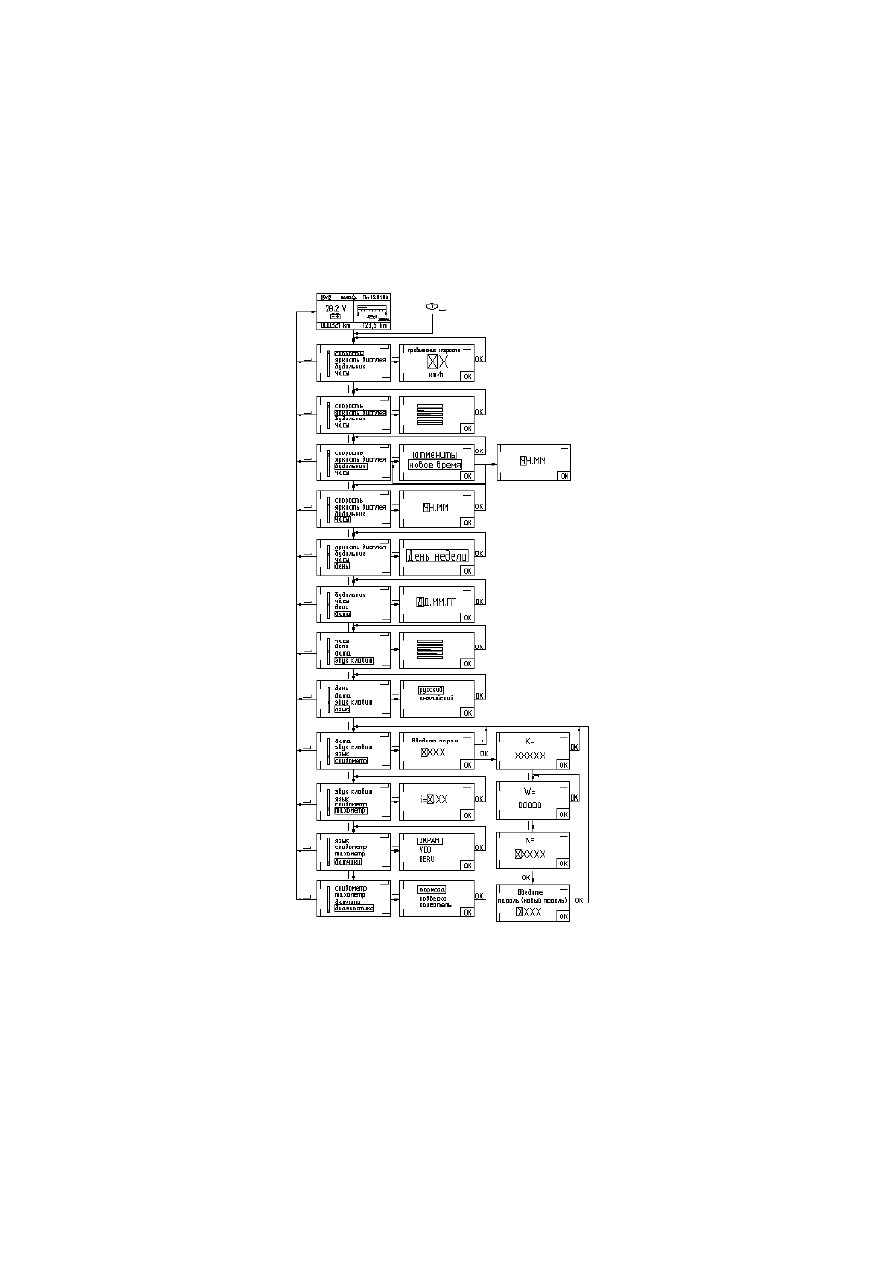

Рисунок  2.4  –  Протокол  вывода  информации  (при  параметрировании).  Лист  1
