МАЗ-555102, 5551А2, 5551А3, 555142, 555145, 555147. Руководство - часть 33

129

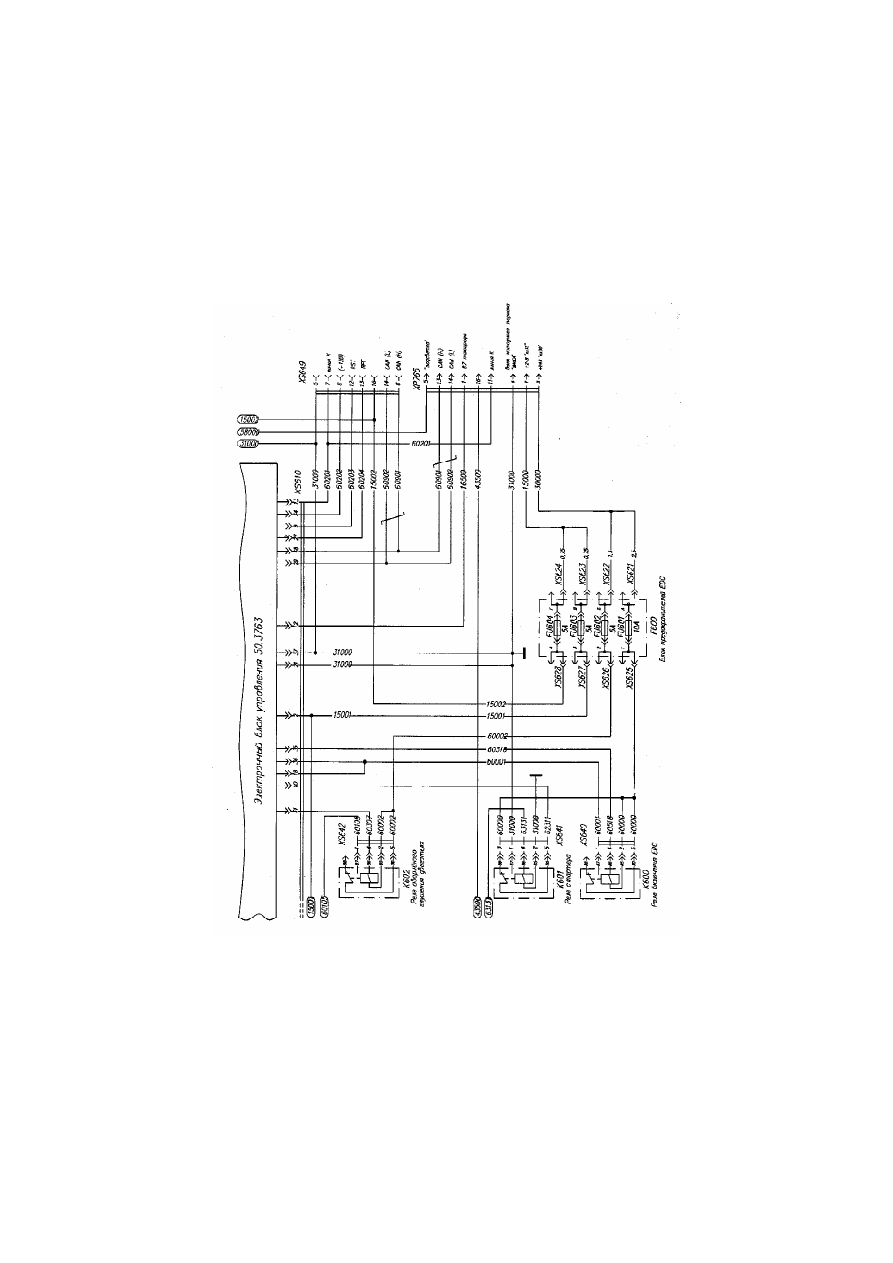

Рисунок  69  —  Схема  электрическая  принципиальная  ЭСУ  двигателя  (Лист  3)

130

Рисунок  69  —  Схема  электрическая  принципиальная  ЭСУ  двигателя  (Лист  4)

131

Таблица 4.2

1

2

Блинкод

Описание ошибки

00000000
00001000
00010000

00011000
00011001
00011010

00100000
00100001
00100010
00101000
00101001
00101010

00110000
00110001
00110010
00111000
00111001
00111010

01000000
01000001
01000010
01001000

01001001

01001010
01010000
01010001
01010010

01011000

01011001

Сбой  датчика  частоты  вращения  двигателя  A

Сбой  датчика  частоты  вращения  двигателя  B

Сбой  датчика  частоты  вращения  выходного  вала  КП

Низкий  уровень  сигнала  датчика  положения  рейки  A

Высокий  уровень  сигнала  датчика  положения  рейки  A

Сбой  сигнала  датчика  положения  рейки  A

Низкий  уровень  сигнала  датчика  положения  рейки  B

Высокий  уровень  сигнала  датчика  положения  рейки  B

Сбой  сигнала  датчика  положения  рейки  B

Низкий  уровень  сигнала  датчика  положения  педали  A

Высокий  уровень  сигнала  датчика  положения  педали  A

Сбой  сигнала  датчика  положения  педали  A

Низкий  уровень  сигнала  датчика  положения  педали  B

Высокий  уровень  сигнала  датчика  положения  педали  B

Сбой  сигнала  датчика  положения  педали  B

Низкий  уровень  сигнала  датчика  давления  наддува

Высокий  уровень  сигнала  датчика  давления  наддува

Сбой  сигнала  датчика  давления  наддува

Низкий  уровень  сигнала  дополнительного  датчика  давления

Высокий  уровень  сигнала  дополнительного  датчика  давления

Сбой  сигнала  дополнительного  датчика  давления

Низкий  уровень  сигнала  датчика  температуры  наддувочного  воз-

духа

Высокий  уровень  сигнала  датчика  температуры  наддувочного  воз-

духа

Сбой  сигнала  датчика  температуры  наддувочного  воздуха

Низкий  уровень  сигнала  датчика  температуры  топлива

Высокий  уровень  сигнала  датчика  температуры  топлива

Сбой  сигнала  датчика  температуры  топлива

Низкий  уровень  сигнала  датчика  температуры  охлаждающей  жид-

кости

Высокий  уровень  сигнала  датчика  температуры  охлаждающей

жидкости

132

Блинкод

Описание ошибки

Продолжение  таблицы  4.2

01011010
01100000
01100001
01100010
01101000
01101001
01101010
01110000
01110001
01110010

01111000
01111001
01111010

10000000
10000001
10000010
10001000
10001001
10001010

10001011

10010000
10010001
10010010

10010011
10011000
10011001

10100000
10100001
10101000
10101001

10101010

10110000

Сбой  сигнала  датчика  температуры  охлаждающей  жидкости

Низкий  уровень  сигнала  дополнительного  датчика  температуры

Высокий  уровень  сигнала  дополнительного  датчика  температуры

Сбой  сигнала  дополнительного  датчика  температуры

Низкий  уровень  сигнала  датчика  напряжения  питания

Высокий  уровень  сигнала  датчика  напряжения  питания

Сбой  сигнала  датчика  напряжения  питания

Низкий  уровень  напряжения  в  цепи  питания  датчиков

Высокий  уровень  напряжения  в  цепи  питания  датчиков

Сбой  сигнала  напряжения  в  цепи  питания  датчиков

Низкий  уровень  сигнала  селектора  ограничения  скорости

Высокий  уровень  сигнала  селектора  ограничения  скорости

Сбой  сигнала  селектора  ограничения  скорости

Превышение  аварийной  частоты  вращения

Ошибка  начальной  инициализации  данных

Ошибка  начального  тестирования  системы

Ошибка чтения EEPROM

Ошибка записи EEPROM

Ошибка данных EEPROM

Несоответствие  версии  данных  в  EEPROM

Ключ  управления  рейкой  не  отвечает

Превышение  температуры  ключа  управления  рейкой

Нет  напряжения  питания  на  ключе  управления  рейкой

Замыкание  выхода/Нет  нагрузки  на  ключе  управления  рейкой

Ключ  DD11  не  отвечает

Ошибка  выходного  канала  ключа  DD11

Ключ  DD12  не  отвечает

Ошибка  выходного  канала  ключа  DD12

Нет  нагрузки  на  ключе  управления  лампой  CheckEngine

Зам ыкание  на  питание  или  превышение  тем пературы   клю ча

управления  лампой  CheckEngine

Замыкание  на  землю  ключа  управления  лампой  CheckEngine

Нет  нагрузки  на  ключе  управления  клапаном  аварийного  останова

1

2
