Приложение 1

Перечень подшипников качения, применяемых в сборочных единицах автомобиля-тягача КрАЗ-6443

Условное обозначение подшипника	Тип подшипника	Габаритные размеры, мм	Место установки	Количество на автомобиль шт.
внутренний	наружный	ширина*
Двигатель, сцепление и коробка передач**
12312КМ	Роликовый радиальный	60	130	31	Раздаточная коробка	4
50312	То же	60	130	31	То же	2
50412	Шариковый, радиальный однорядный со стопорным кольцом	60	150	35	»	2
6-12212КМ	То же	60	110	22	»	1
12218КМ	Роликовый радиальный	90	160	30	»	I
1023 ИМ	То же	70	150	35	9	1
60218	Шариковый радиальный однорядный	90	160	30	1	1
804707КЗС10	Игольчатый радиальный	33,635	50	37	Карданные валы трансмиссии	32
6-7611 А	Роликовый конический однорядный	55	120	45,5	Передний ведущий мост	4
7312А	То же	60	130	27 33,5	Редуктор переднего моста	1
7519А	»	95	170	37 45,5	То же	5
27313	»	65	140 .	23 36	Редукторы ведущих мостов	6
102316М	Роликовый цилиндрический однорядный	80	170	39	То же	3
7518А	Роликовый конический однорядный	90	160	34 42,5	»	6
7218А	То же	90	160	26 32,5	Редукторы зад - него и среднего мостов	2

* В числителе - ширина наружной обоймы, в знаменателе - ширина внутренней обоймы.

** Подшипники по этим сборочном единицам даны в Инструкции по эксплуатации двигателя.

Условное обозначение подшипника	Тип подшипники	Габаритные размеры, мм	Место установки	Количество на автомобиль, шт.
внутренний	наружный	ширина*
7219А	Роликовый конический однорядный	99	170	27 343	Редукторы заднего и среднего мостов	2
12213КМ	Роликовый цилиндрический однорядовый	65	120	23		2
2007 122М	роликовый конический	110	170	38	.Ступицы передних колес	4
7718А	То же	90	160	50	Ступицы задних колес	4
263706Е	Роликовый	30	72	21	Рулевой механизм	2

704902КБУС10	Игольчатый	15,2	28	19,75	Карданный вал рулевой колонки	8
636906С17	Шариковый	28	42	26	Рулевая колонка	2
ШС-ЗОК	Шарнирный	30	47	22	Силовой цилиндр рулевого провода	2
154901Е	Игольчатый	14	22	16	Насос рулевого усилителя	1
1180304КС9	Шариковый радиальный	25	62	17	То же	1
1000907	То же	35	55	10	Распределитель усилителя	2
958108					Рулевой механизм	2
207К5	Шариковый радиальный	35	72	17	Компрессор	2
941/17	Игольчатый роликовый	17	23	14	Сиденье водителя	2

Приложение 2 Масса основных агрегатов и узлов тягача КрАЗ-6443, кг

Наименование сборочной единицы	Масса, кг
Двигатель в сборе, со сцеплением и коробкой передач (без заправки)	1600
Радиатор со шторкой	64
Коробка раздаточная	335
Мост Передний	885
Мост задний	825
Мост средний	830
Рама	1025
Рессора передняя	99
Рессора задняя	140
Колесо	142
Ступица переднего колеса с тормозным барабаном	86,4
Ступица заднего колеса с тормозным барабаном	101,5
Кабина с оперением	560

Приложение 3 Величины моментов затяжки наиболее ответственных резьбовых соединений тягача КрАЗ-6443, Н•м (кгс•м)

Гаек болтов крепления фланцевых соединений карданного вала от коробки передач к раздаточной коробке

Гаек болтов крепления фланцевых соединении карданных валов среднего и заднего мостов и гайки крепления рулевого колеса

Гаек крепления шаровой опоры к картеру переднего моста

Гаек крепления крышек подшипников шкворней (поворотных рычагов) к корпусу поворотного кулака переднего моста

Гаек крепления главном передачи к картеру переднего моста

Гаек крепления редуктором главных передач к картерам среднего и заднего мостов

Гаек крепления фланцев полуосей к ступицам колес

Гаек крепления крышек подшипников дифференциала

ведущих мостов

Болтов крепления картера подшипников ведущей конической шестерни главной передачи

Болтов крепления крышки подшипников ведущей цилиндрической шестерни главной передачи

Гаек резервуара амортизаторов

Гаек крепления кронштейнов реактивных штанг к четвертой поперечине рамы

Болтов крепления кронштейнов задней балансирной подвески к раме

Гаек стремянок задних рессор (не менее)

Гаек стремянок передних рессор

Гаек шаровых пальцев реактивных штанг задней подвески

Гаек крепления колес

Гайки крепления рулевой сошки на валу сектора

Гаек крепления кронштейна рулевого механизма к раме

Гайки крепления шкива насоса рулевого усилителя

Гаек шаровых пальцев рулевых тяг и силового цилиндра рулевого усилителя

Гаек крепления головки цилиндров компрессора

Гаек крепления кронштейнов тормозных камер

Гаек крепления тормозных камер к кронштейнам,

Гаек крепления фланцев главных передач ведущих мостов и раздаточной коробки

Гаек крепления седла к подставке

Гаек крепления подставки к раме

Контргаек подшипников ступиц передних колес

Гаек крепления суппорта стояночной тормозной системы

100-125 (10—12,5)

70—100 (7—10)

500—620 (50—62)

250—320 (25—32)

120—140 (12—14)

180—220 (18—22)

300—360 (30—36)

80—100 (8—10)

56—62 (5,6—6,2)

100—120 (10—12)

80—100 (8—10)

125—160 (12,5—16)

600 (60)

400—440 (40—44)

540—650 (54—65)

220—300 (22—30)

400—560 (40—56)

120—140 (12—14)

50—55 (5—5,5)

180—200 (18—20)

12—17 (1,2—1,7)

120—140 (12—14)

60—80 (6—8)

400—600 (40—60)

120—140 (12—14)

200—320 (20—32)

250—500 (25—50)

120—140 (12—14)

Примечание. По двигателю, сцеплению и коробке передач моменты натяжки даны в Инструкции по эксплуатации двигателя.

Приложение 4. Заправочные объемы тягача КрАЗ-6443, л

Топливные баки	250 каждый*
Система охлаждения	42
Система смазки двигателя, включая масляные радиаторы	32
Картер коробки передач	9 *
Муфта опережения впрыска топлива	0,14
Картер раздаточной коробки	7,5
К картеры заднего и среднего мостов	12 каждый
Картер переднего моста	11
Балансиры задней подвески (два)	0,7 каждый
Шаровые опоры переднего ведущего моста (две), кг	3 каждая
Амортизатор сиденья водителя	0,072
Система рулевого усилителя (бачок, рулевой механизм и силовой цилиндр)	5,1
Главный (подпедальный) цилиндр выключения - сцепления	0,7
Домкрат	0,4

* Могут устанавливаться топливные баки емкостью 165 л.

Приложение 5 Перечень манжет, применяемых в сборочных единицах автомобиля тягача КрАЗ-6443

Номера манжет	Габаритные размеры, мм	Место установки	Количество на автомобиль, шт.
внутренний диаметр	наружный диаметр	ширина*
256Б-1802191	30	47	10	Раздаточная коробка	1
250-3802126	14	28	7	То же	1
260-2301036	65	90	10	Полуоси переднего моста	2
255Б-2304124	215	242	13	Шаровая опора переднего моста	2
21 0-2402052 - А2	75	102	12 14	Раздаточная коробка	3
				Редукторы ведущих мостов	4
255БС-3 104036	130	160	14 16	Ступицы колес	10
260-3124011	110	135	42	То же	24
1,2 - 45x65 - 3 ГОСТ 8752 - 79	45	65	10	Рулевой механизм	1
1,2 - 30x52 - 3 ГОСТ 8752 - 79	30	52	10	Распределитель рулевого усилителя	1
120-3509070-А2	23	46	10 13,5	Компрессор	1
260-1602551	22	33	9	Главный цилиндр выключения сцепления	1
260-1602550				То же	1
255Б-2201036	34	43	7,3	Валы карданные	32
309777-П				Насос рулевого усилителя	1
214-3412121-Б	15	29	10	Вспомогательная тормозная система	2

* В числителе - ширина по наружному диаметру, в знаменателе - ширина по внутреннему диаметру

Приложение 6 Ремни, применяемые на двигателе тягача КрАЗ-6443

Назначение ремня	Обозначение ремня по ГОСТ 5813 - 76	Количество на автомобиль, шт.
Привод водяного насоса	11 - 14x10x887	1
Привод компрессора	11 - 14x10x937	1
Привод насоса рулевого усилителя	11 - 14x10x987	1

Привод генератора	1 - 8.5x8x850	2

Вниманию, потребителей!

В связи с конструктивными изменениями автомобиля в Руководство по эксплуатации автомобилей КрАЗ-6443-040 и КрАЗ-6443-054 вносятся следующие изменения; на правой панели приборов, (Рис. 1) изменена установка переключателей. Назначения контрольных ламп остались без изменения, а на: качения переключателей указаны в подрисуночном тексте Рис. 1.

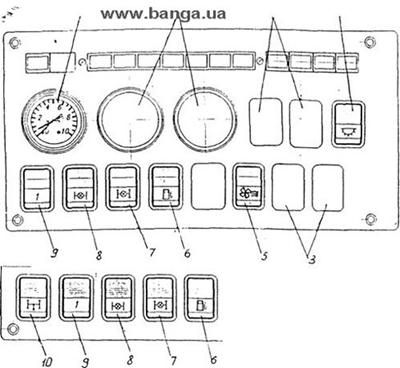

Рис. 1. Правая панель контрольно-измерительных приборов:

1-манометр двухстрелочный; 2-заглушки; 3-заглушки; 4-вы-ключатель плафона кабины;. 5-переключатель режимов отопителя кабины; 6-переключатель датчиков уровня топлива; 7-выключатель электропневмоклапана блокировки межосевого дифференциала. Имеет два фиксированных положения: при нажатии верхней рифленой части клавиши - дифференциал разблокирован, а при нажатии нижней части клавиши с символом - заблокирован; 8-переклпчатель блокировки межколесного дифференциала. При включении клавишу необходимо удерживать пальцем руки; 9-переключатель передач раздаточной коробки. Переключатель имеет два фиксированных положения: для включения низшей передачи необходимо разблокировать клавишу*, переместив вверх пластину верхней части клавиши и нажать на нее до щелчка, в для включения высшей передачи нажать на нижнюю часть клавиши с символом до щелчка; 10-выключатель отбора мощности.

Устанавливается только на автомобилях КрАЗ-6443-054. Для включения отбора мощности необходимо разблокировать клавишу, для чего сдвинуть вверх пластину верхней части клавиши и нажать на нее до щелчка. При этом загорится контрольная лампа. Для отключения отбора мощности нажать на нижнюю часть клавиши до щелчка. Запрещается включать отбор мощности при движении автомобиля.

*Временно может устанавливаться переключатель без блокировки (на верхней части клавиши отсутствует пластина).
