Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 15

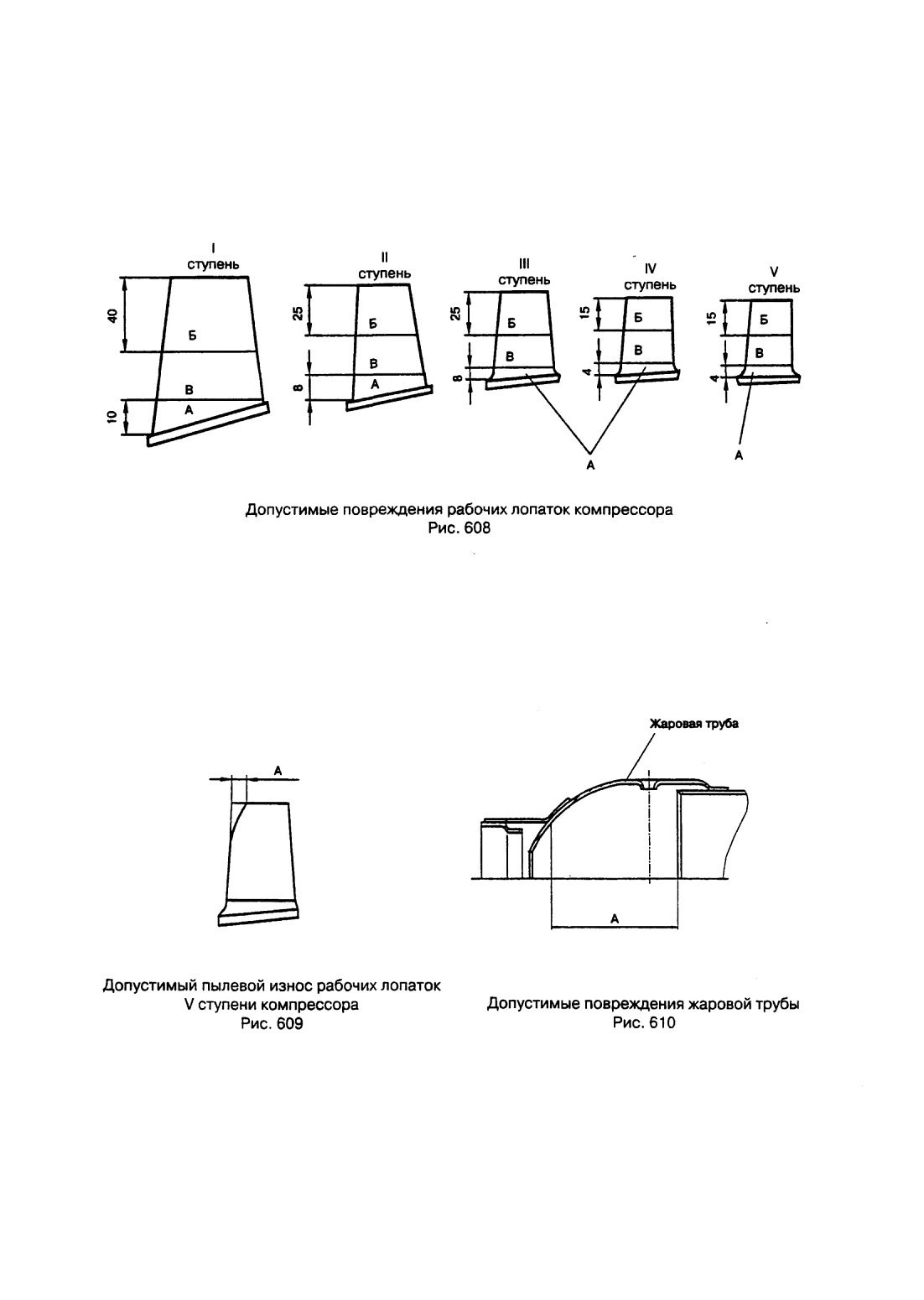

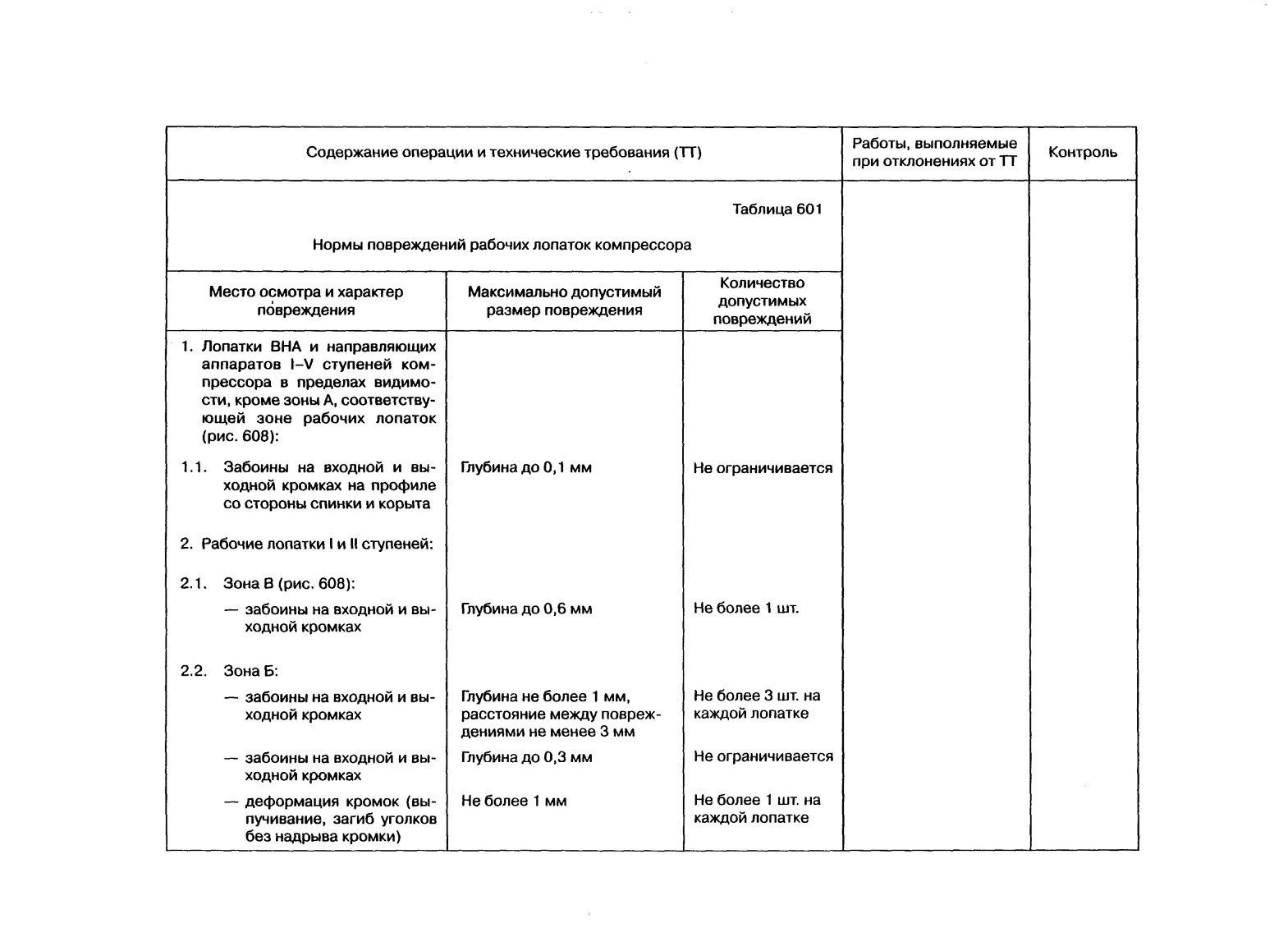

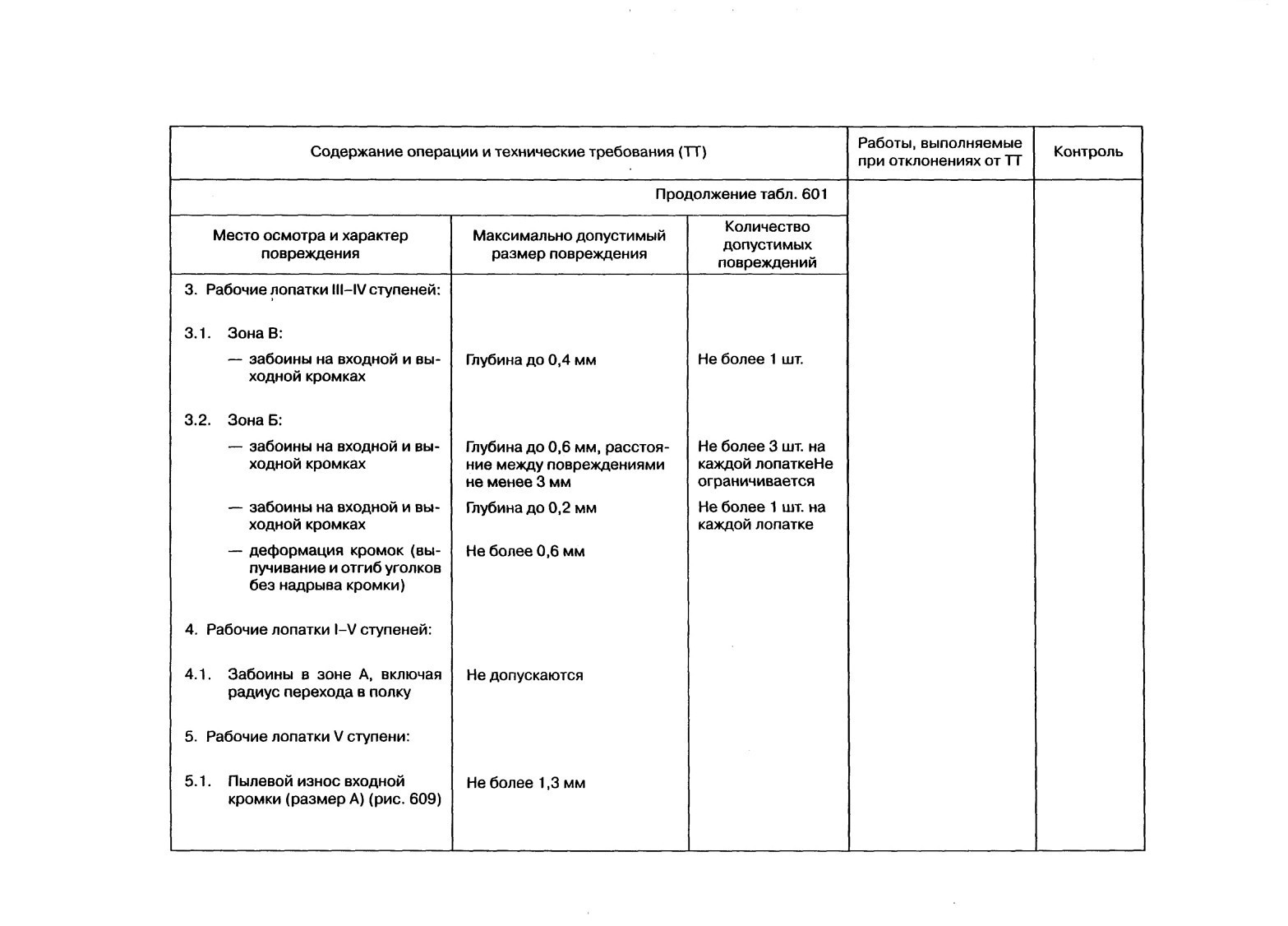

Содержание операции и технические требования (ТТ)
через лючок 2 — выходную кромку рабочих лопаток I ступени и входную кромку рабочих лопаток II ступени компрессора;

через лючок 3 — выходную кромку рабочих лопаток II ступени и входную кромку рабочих лопаток 111 ступени компрессора.

I

3.4. По окончании осмотра вверните заглушки (1) в лючки 1...3 (каждую на прежнее место) и застопорите проволокой (2).

3.5. Поочередно вскройте лючки 4, 5 (см. рис. 601) и демонтируйте индикатор пылевого износа (см. рис. 602).

ПРИМЕЧАНИЕ. Заглушки (3) на лючках 4, 5 (см. рис. 601) и индикатор пылевого

износа (5) на лючке 6 (см. рис. 601) одного диаметра (9 мм) и имеют одинаковую конструкцию (см. рис. 602).

3.6. Вверните съемник Б03 в заглушку (3) (см. рис. 602) до упора. Нажатием на съемник сожмите пружину (4), поверните заглушку на 90° по часовой стрелке и выньте из лючка.

3.7. Поочередно вводите эндоскоп в лючки 4...6 и, медленно прокручивая ротор ТК против часовой стрелки, осмотрите:

через лючок 4 — выходную кромку рабочих лопаток III ступени и входную кромку рабочих лопаток IV ступени компрессора;

через лючок 5 — выходную кромку рабочих лопаток IV ступени и входную кромку рабочих лопаток V ступени компрессора;

через лючок 6 — выходную кромку рабочих лопаток V ступени компрессора.

3.8. По окончании осмотра на каждый лючок поочередно устанавливайте заглушки (3), для чего вверните съемник в заглушку, установите заглушку в лючок, нажатием на съемник сожмите пружину (4) и поверните заглушку на 90° по часовой стрелке. Выверните съемник из заглушки.

Содержание операции и технические требования (ТТ)

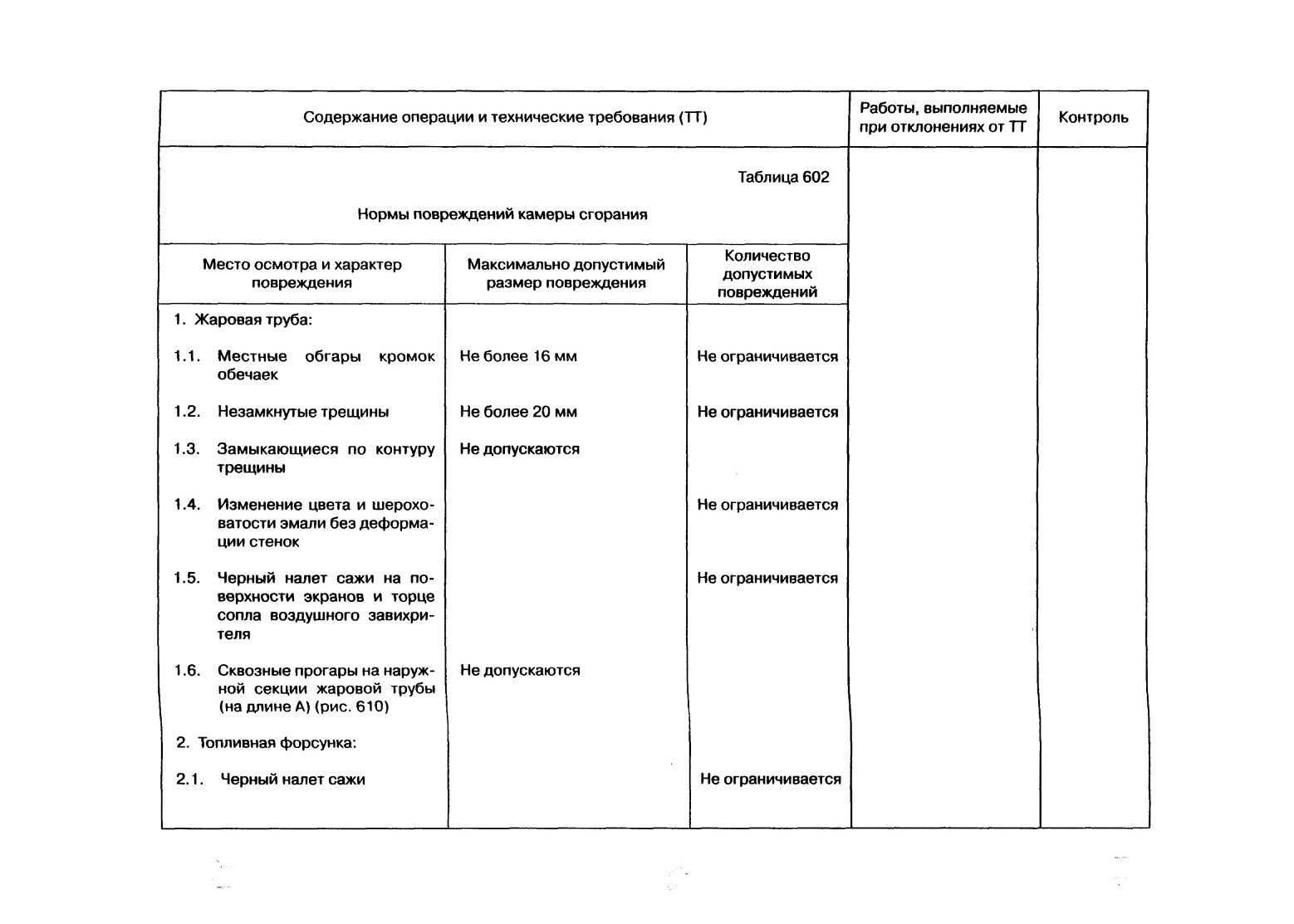

4. ОСМОТР КАМЕРЫ СГОРАНИЯ

4.1. Через лючки 7,8 (см. рис. 601) осмотрите полость жаровой трубы, торцы топливных форсунок, свечи, лопатки СА и рабочие лопатки I ступени турбины компрессора.

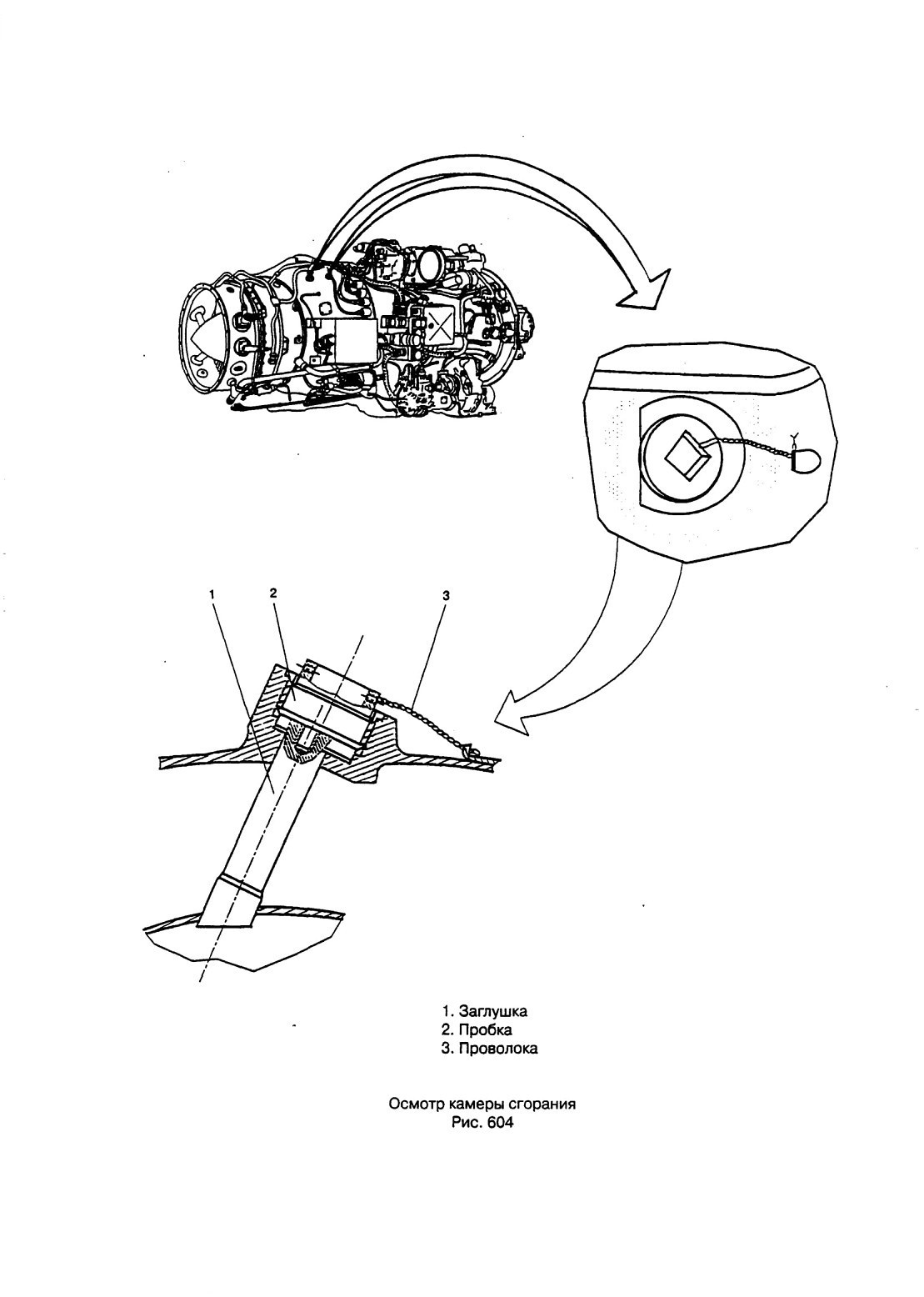

4.2. Расстопорите и выверните с помощью ручки торцового ключа Б05 и воротка 02 пробку (2) (рис. 604).

Вверните съемник Б03 в заглушку (1) до упора и выньте ее из лючка. Диаметр лючков на камере сгорания — 12,5 мм.

4.3. Введите гибкий эндоскоп в полость жаровой трубы, используя направляющую трубку Д11.

4.4. Осторожно перемещая эндоскоп в полости жаровой трубы, осмотрите:

- жаровую трубу, торцы топливных форсунок;

- свечи зажигания;

- лопатки СА и входные кромки рабочих лопаток I ступени турбины компрессора.

ПРИМЕЧАНИЕ. При осмотре лопаток I ступени осторожно прокручивайте ротор

ТК специальным ключом против часовой стрелки.

4.5. По окончании осмотра установите заглушки (1) в лючки, каждую на прежнее место, для чего вверните съемник БОЗ в заглушку и установите ее плотно в гнездо лючка; выверните съемник.

Заверните пробку (2) с помощью ручки торцового ключа Б05 и воротка 02 до упора и застопорите проволокой (3).

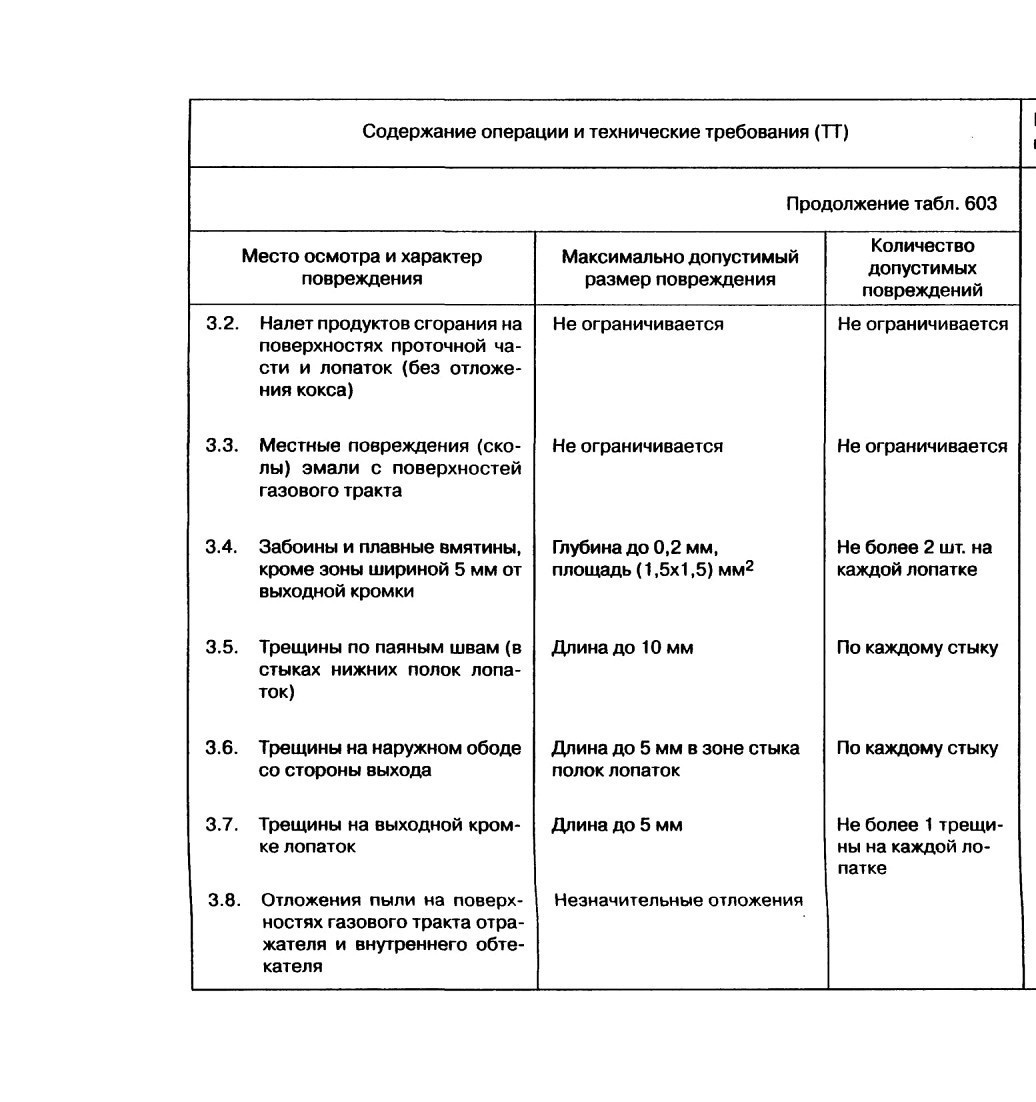

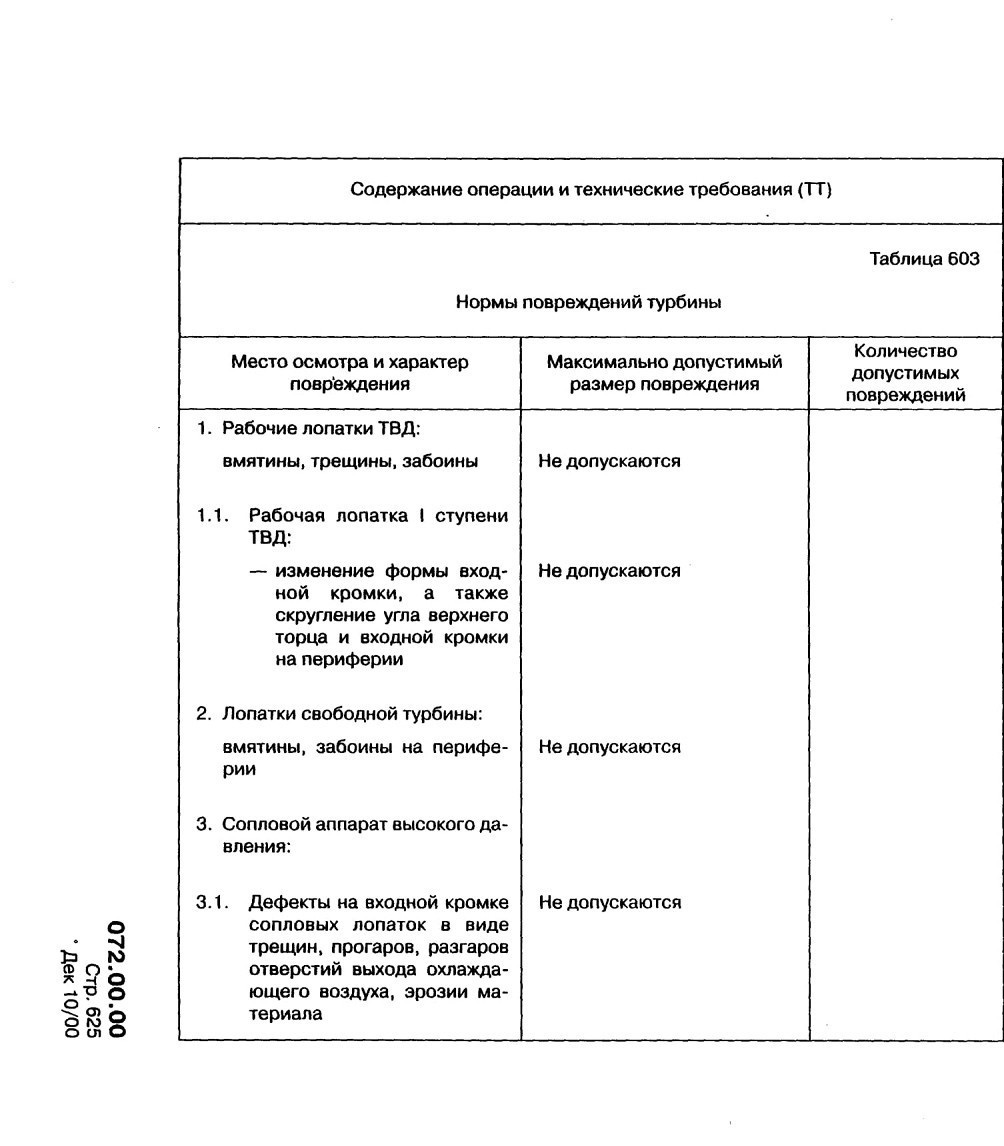

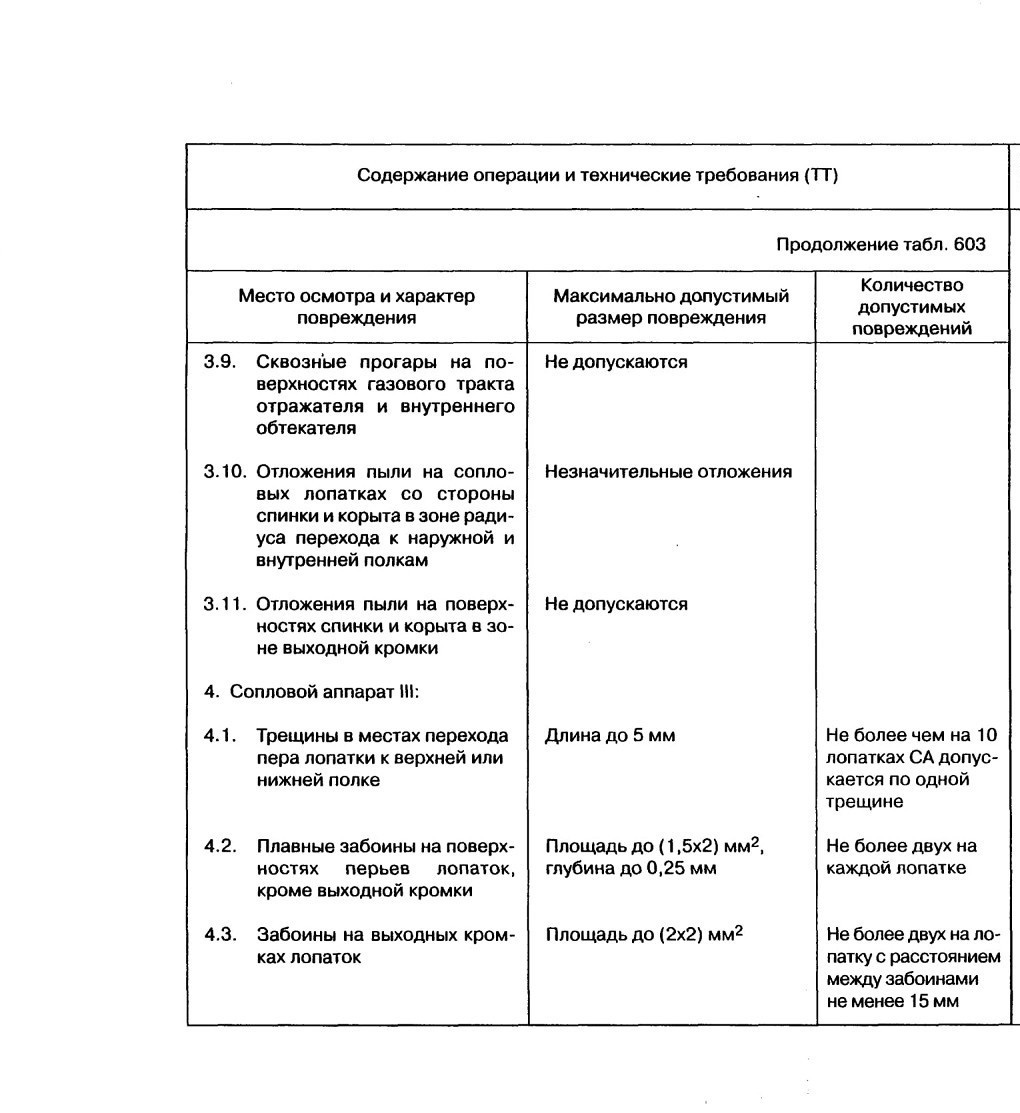

5. ОСМОТР ТУРБИНЫ КОМПРЕССОРА И СВОБОДНОЙ ТУРБИНЫ

5.1. Через лючок 9 (см. рис. 601) осмотрите турбину компрессора.

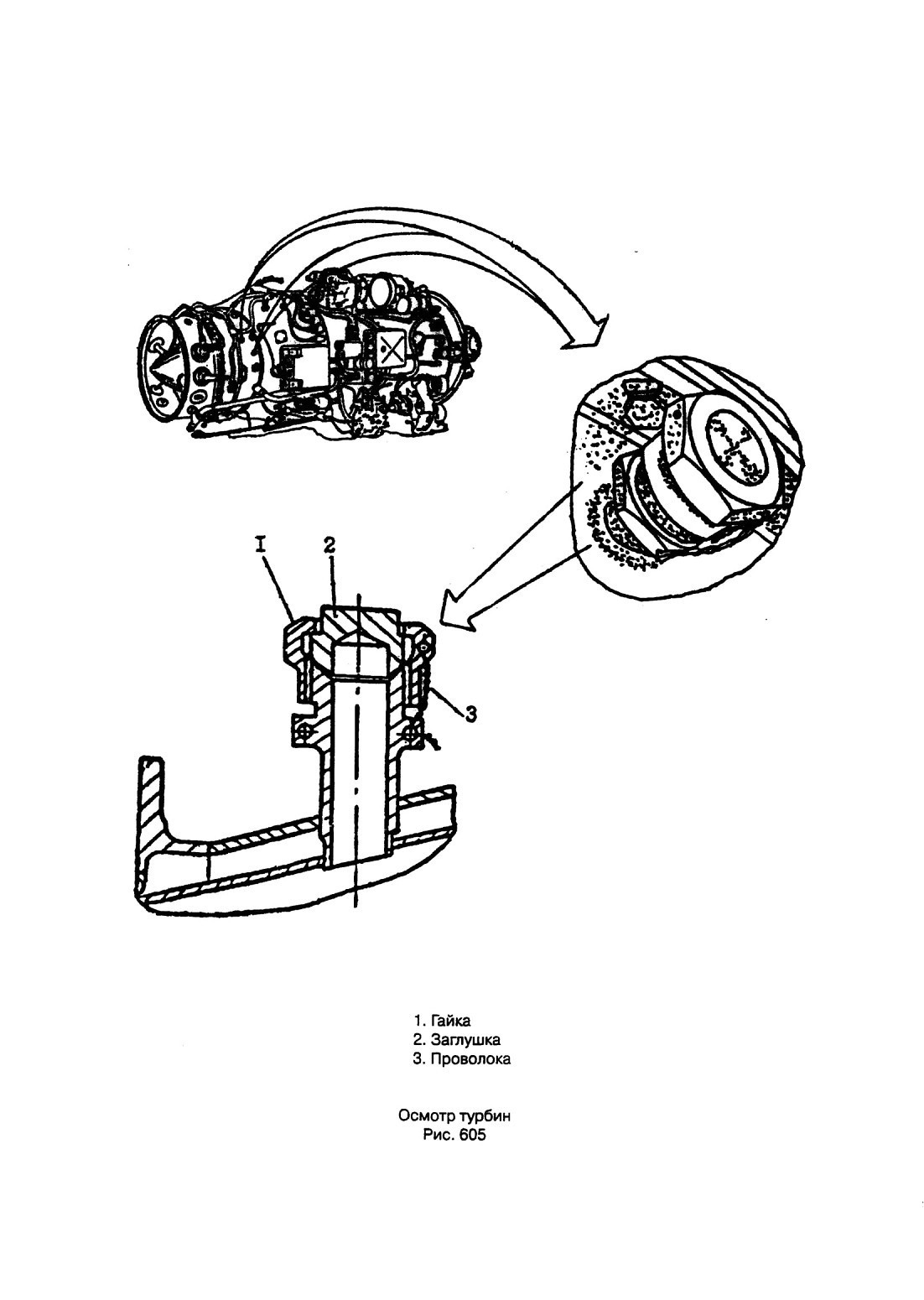

5.2. Расстопорите и отверните ключом Б48 гайку (1) (рис. 605), поддерживая при этом ключом Б47 штуцер за шестигранник; извлеките заглушку (2) из лючка. Диаметр лючка 14 мм.

Содержание операции и технические требования (ТТ)
5.3. Введите гибкий эндоскоп и осмотрите выходные кромки рабочих лопаток II ступени турбины компрессора, медленно прокручивая ротор турбины компрессора против часовой стрелки специальным ключом Б01 согласно ТК № 206.
5.4. Закройте лючок 9, для чего установите заглушку (2), наверните гайку (1) до упора, затяните ее ключом Б48, поддерживая при этом ключом Б47 штуцер за шестигранник, и застопорите проволокой (3).
5.5. Через лючок 12 осмотрите входные кромки рабочих лопаток I ступени свободной турбины. Предварительно выполните работы, изложенные в пп. 2; 2.1 -2.4 ТК № 206.

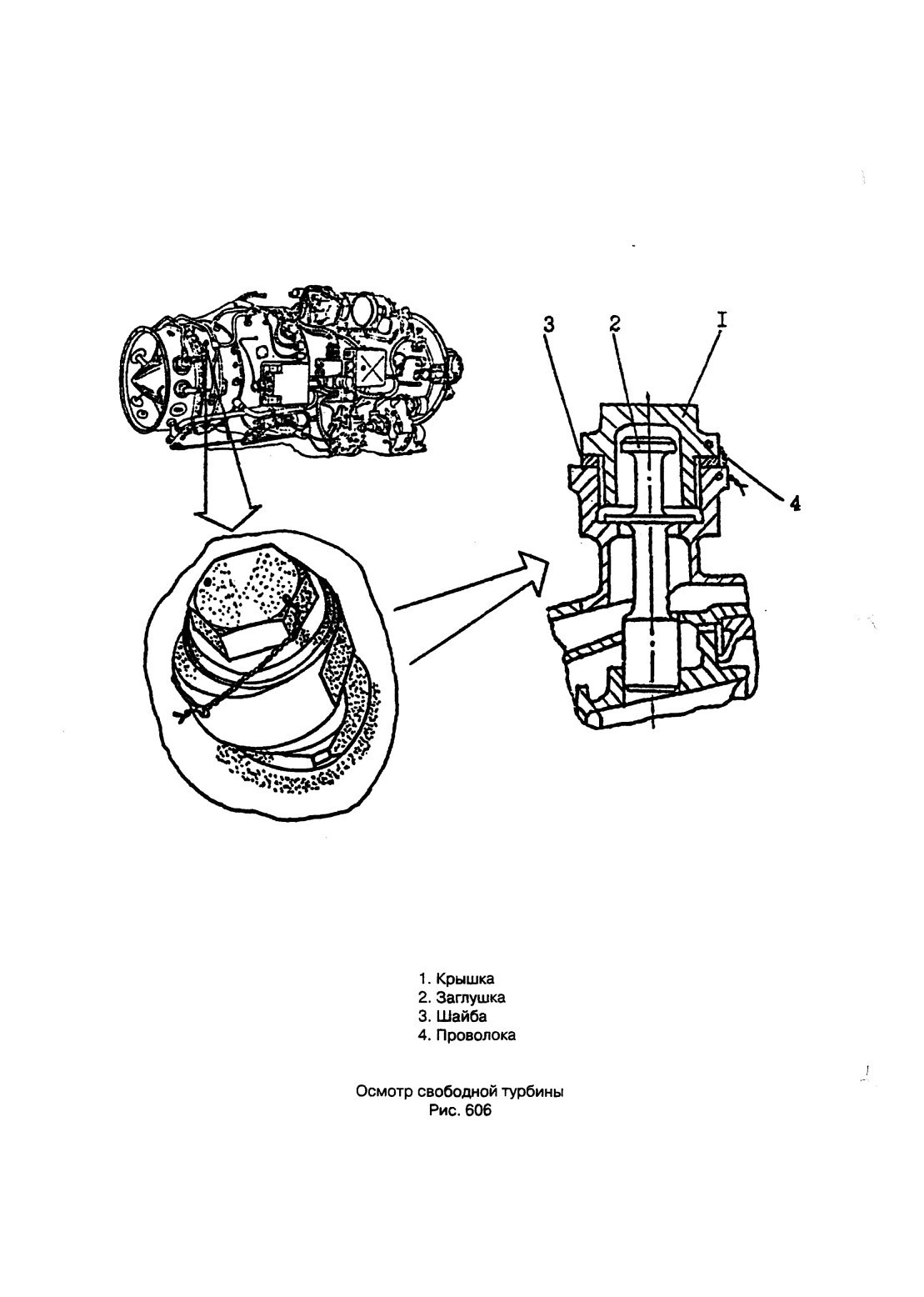

5.6. Расстопорите и отверните ключом Б17 крышку (1) (рис. 606) лючка, снимите шайбу (3) и выньте заглушку (2). Лючок 12 имеет диаметр 13 мм.
5.7. Введите эндоскоп в лючок и, осторожно прокручивая турбину за лопасти винта согласно п. 2.5 ТК № 206, осмотрите входные кромки рабочих лопаток 1 ступени свободной турбины.
5.8. Закройте лючок 12, для чего установите заглушку (2), шайбу (3) и заверните крышку (1) ключом до упора; крышку (1) застопорите проволокой (4).
5.9. Через лючок 10 осмотрите выходные кромки рабочих лопаток I ступени и входные кромки рабочих лопаток II ступени свободной турбины.
5.10. Расстопорите и отверните ключом Б17 крышку (1) (см. рис. 606) лючка, снимите шайбу (3) и выньте из лючка заглушку (2). Лючок 10 имеет диаметр 13 мм.
5.11. Введите эндоскоп в лючок и, осторожно прокручивая турбину за лопасти винта, осмотрите выходную кромку рабочих лопаток I ступени свободной турбины. Осторожно разверните эндоскоп на 180° и осмотрите входную кромку рабочих лопаток II ступени свободной турбины.
5.12. Закройте лючок 10, для чего установите заглушку (2), шайбу (3) и заверните крышку (1) ключом до упора. Крышку (1) застопорите проволокой (4).

Содержание операции и технические требования (ТТ)

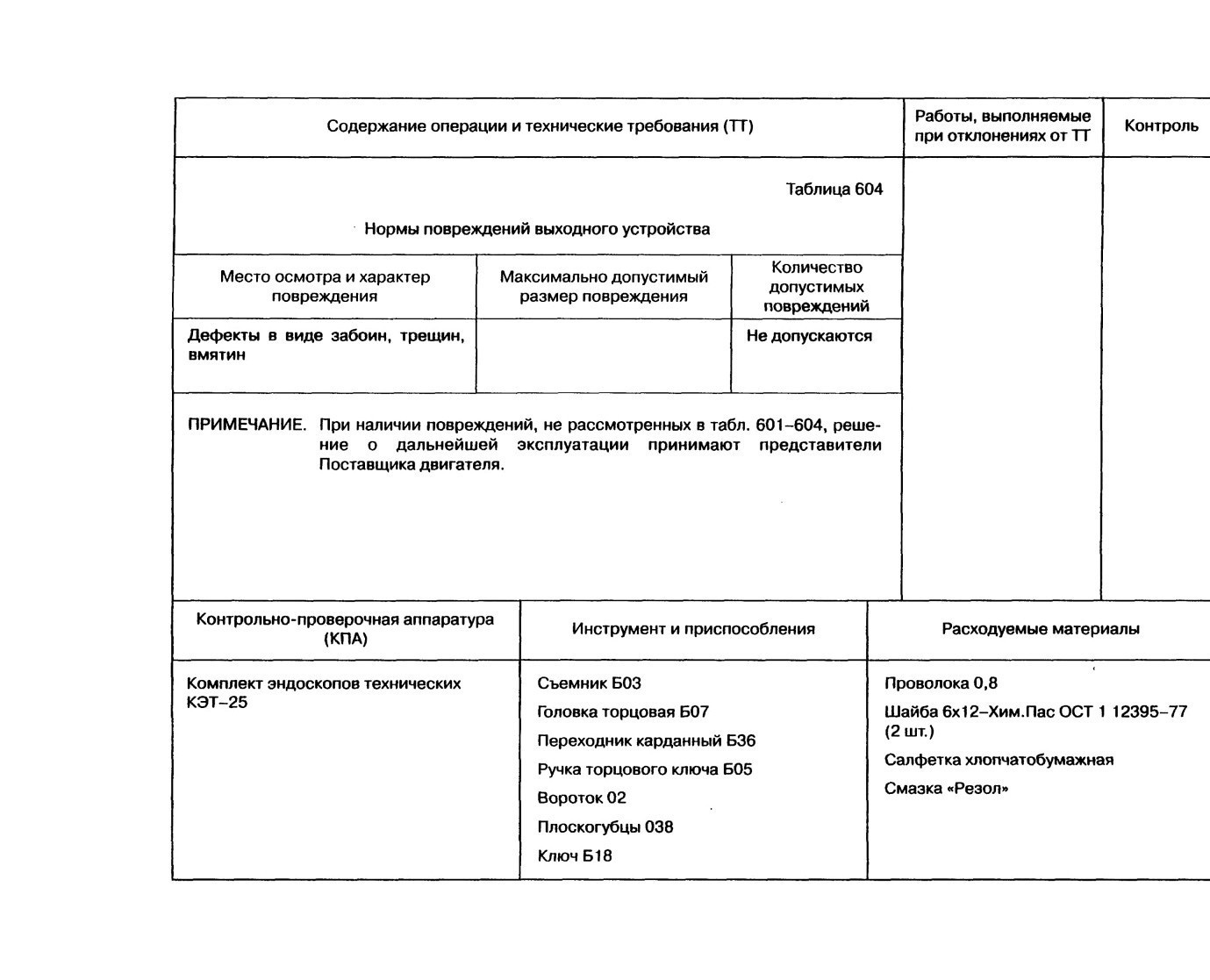

6. ОСМОТР ВЫХОДНОГО УСТРОЙСТВА

6.1. Через лючок 11 осмотрите выходное устройство.

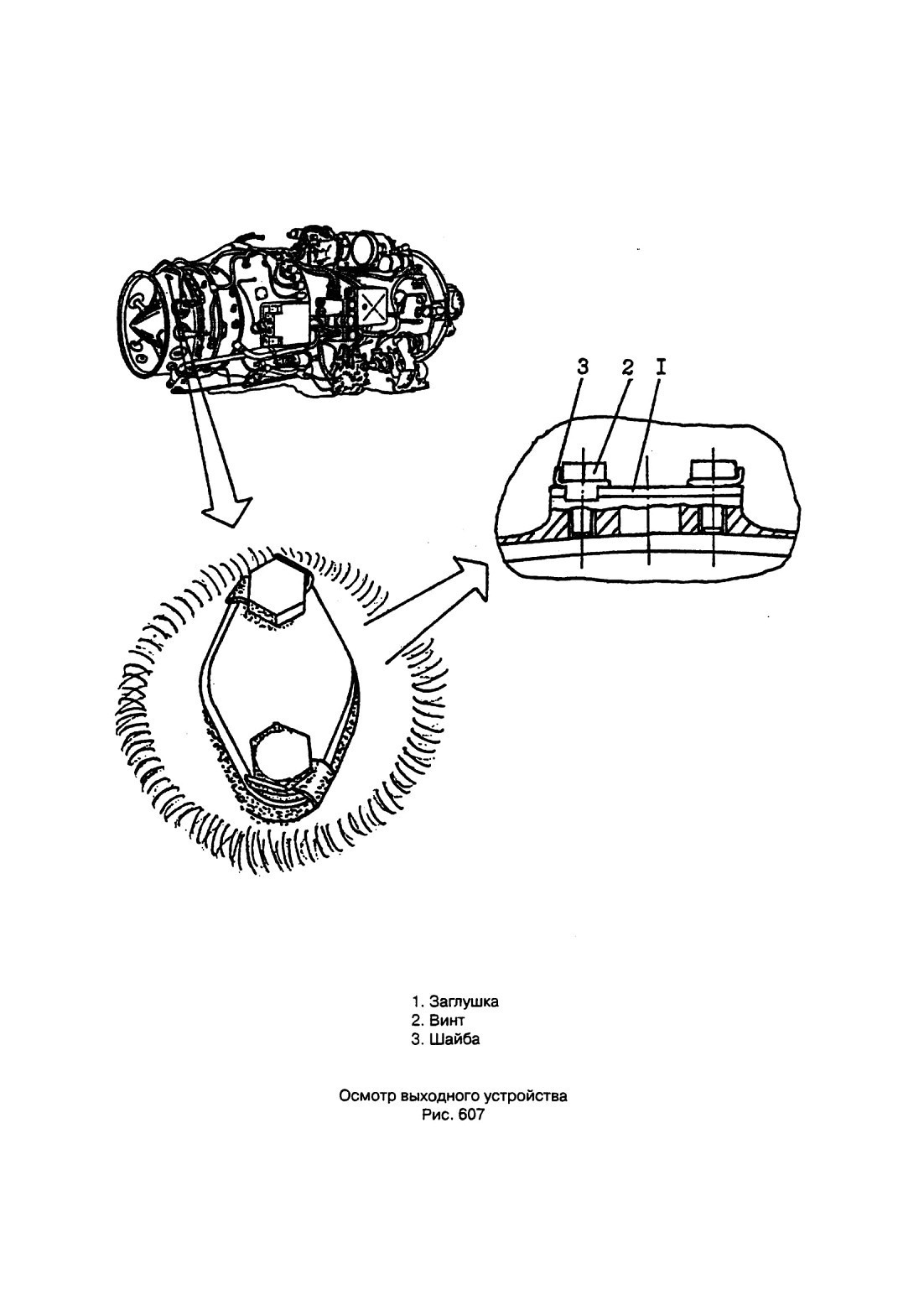

6.2. Расстопорите две шайбы (3) (рис. 607), выверните ключом Б13 два винта (2) и снимите заглушку (1). Лючок 11 имеет диаметр 14 мм.

6.3. Введите в лючок гибкий эндоскоп и осмотрите выходные кромки рабочих лопаток II ступени свободной турбины, стойки, соединяющие наружный конус с коком выходного устройства, кожухи датчиков частоты вращения свободной турбины.

6.4. Закройте лючок 11, для чего установите заглушку (1), на винты (2) установите новые шайбы (3) и заверните винты до упора. Шайбы (3) застопорите. Выполните работы, изложенные в пп. 1.6-1.8; 2.6-2.8 ТК № 206.

Инструмент и приспособления
Ключ специальный Б01

Ключ-трещотка 031

Отвертка Б26

Ключ Б13

Ключ Б17

Ключ Б37

Ключ Б47

Ключ Б48

Ключ Б49

Эндовод Д16

Трубка направляющая Д11 Кисть плоская Б43
