Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 12



UR26-64T

Oпции

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: g-UR26-64T_options_ru.fm

G-51

G.

Oпции

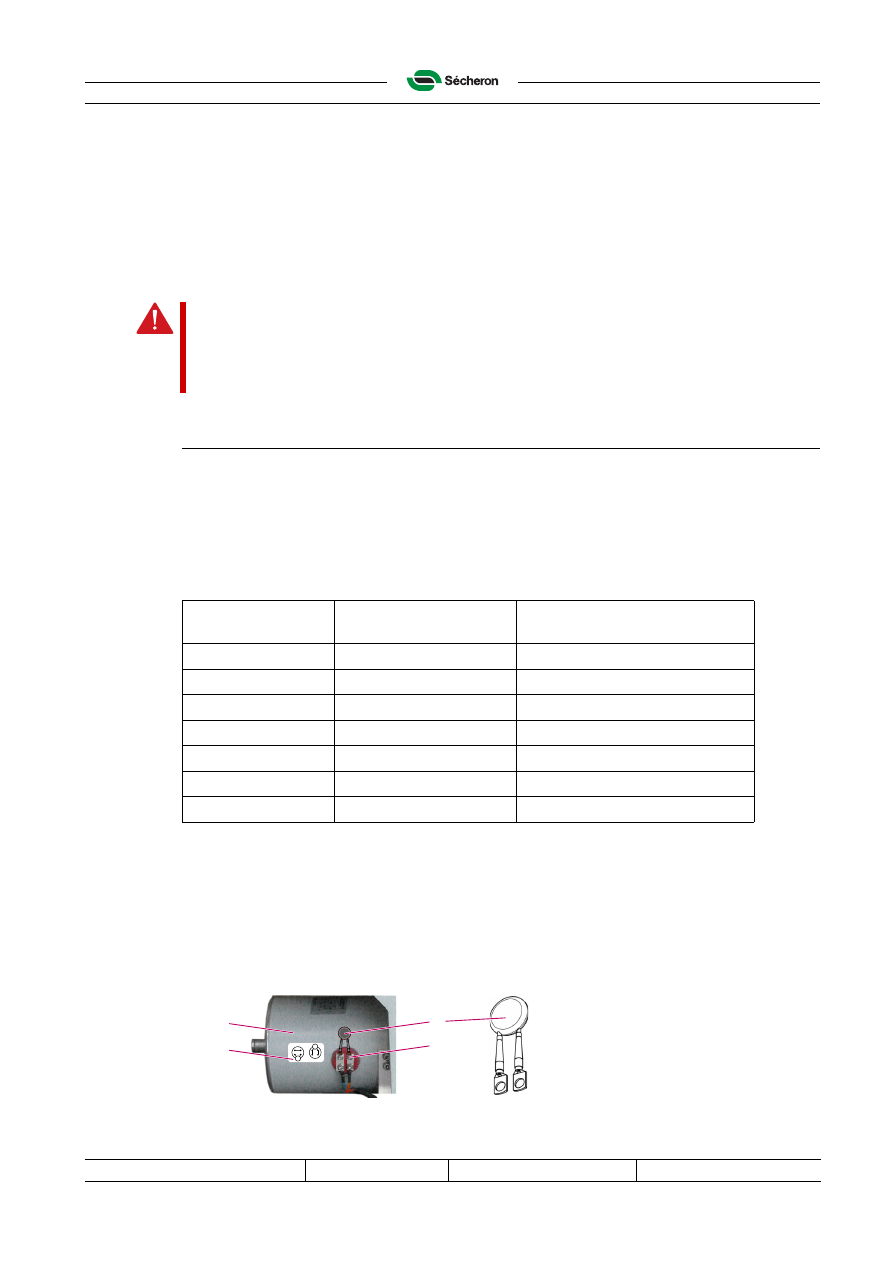

G.1

Варистор

G.1.1

Описание

Данный  варистор (1) защищает  реле  замыкающего  устройства  от  перенапряжения,
которое возникает при открытии замыкающего устройства (2).

Тип варистора определяется согласно напряжению замыкающего устройства в следующей
таблице:

G.1.2

MТехническое обслуживание

Данная опция не нуждается в техническом обслуживании.

G.1.3

Обнаружение и исправление неисправностей

Снимите оба шурупа (3) для замены варистора (1) как показано на позиционном ярлыке
(4).

03662

ОПАСНО!
Для обеспечения максимальной безопасности, специалисты по техническому
обслуживанию и операторы должны прочесть раздел

A.2 "Правила техники

безопасности"

  перед  началом  установки,  технического  обслуживания  и

наладки устройства или перед началом его эксплуатации.

Напряжение
катушки U [VDC]

Батарея

Выпрямленный 2
полуволнами

24

SG101288P1

SG101288P1

36

SG101288P1

SG101288P4

48

SG101288P1

SG101288P2

72

SG101288P2

SG101288P14

96

SG101288P3

SG101288P5

110

SG101288P14

SG101288P8

220

SG101288P12

SG101288P9

VDR

VDR

1

3

2

4



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

G-52

File: g-UR26-64T_options_ru.fm

Oпции

UR26-64T

G.1.4

Каталог запасных частей

Для данной опции не требуются запасные части.

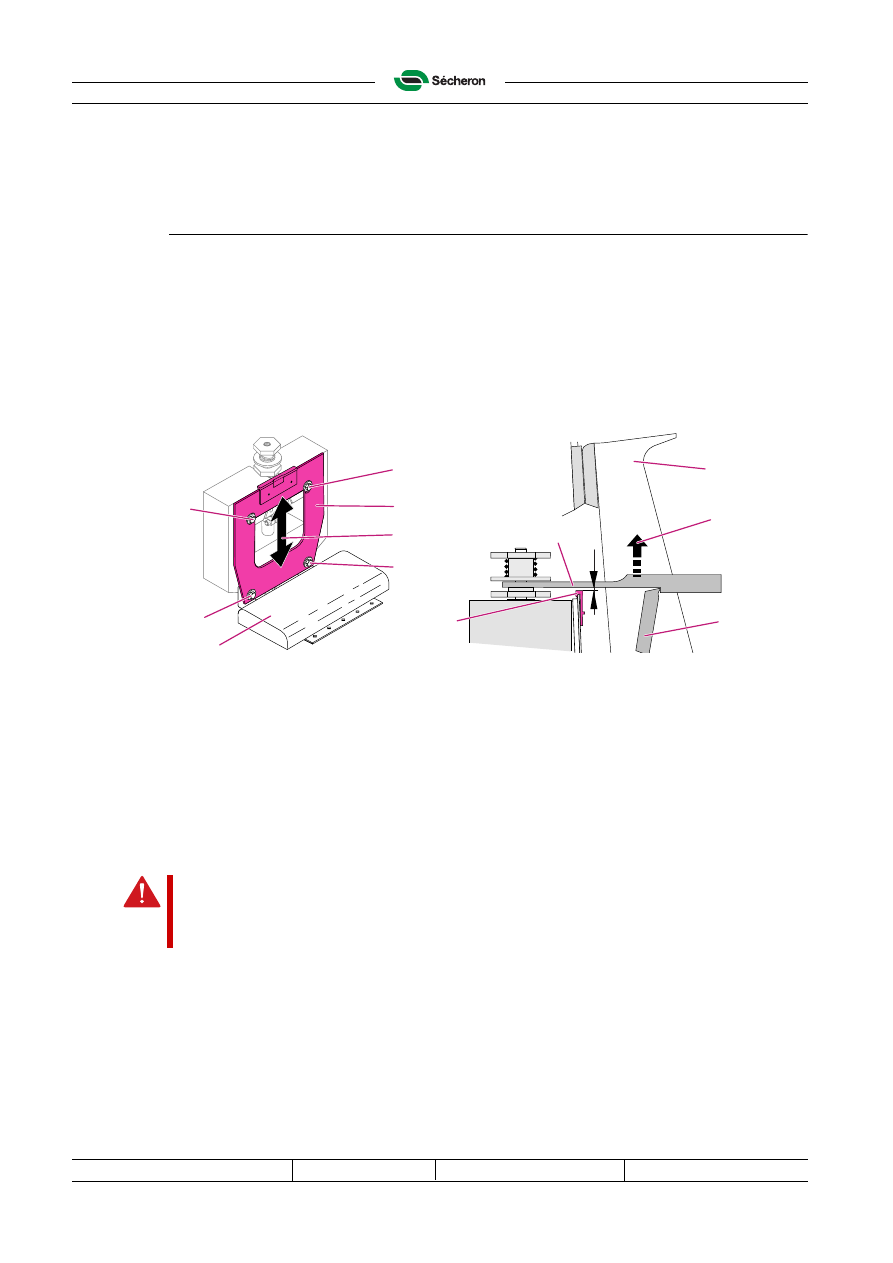

G.2

Непрямое расцепление BI 24

G.2.1

Описание

Непрямое расцепление уменьшает механическое время открытия выключателя, если это
требуется при особых условиях.

Вилка (1) поднимается движением пластины (2) вверх.

Выключатель  может  быть  дистанционно  открыт  импульсом,  посланным  на  катушку (4),
которая  приводит  в  действие  пластину (2), т.о.  поднимая (9) вилку (1) и  открывая
подвижный контакт (6).

02652T

G.2.2

Техническое обслуживание  промежуток J

J = 0,4

+0.3/-0

 мм

Данное измерение проводится при замкнутом выключателе.

Измерьте  промежуток J между  вилкой (1) и  пластиной (2) с  помощью  рекомендуемого
шаблона SG101425P1 Sеcheron (или  щупа).  В  случае  необходимости  наладьте
промежуток J.

Наладка

a) Ослабьте оба шурупа (9).
b) Опустите или поднимите (11) пластину (2), чтобы наладить промежуток J.
c) Затяните оба шурупа (9).

G.2.3

Техническое обслуживание  В случае замены прямого расцепления

При снятии прямого расцепления в §

D.14

, непрямое расцепление BI24 может оставаться

на  своем  месте.  Будьте  внимательны,  чтобы  не  ослабить  вкладыши  вокруг  резьбы
шурупов (10).

4

9

2

10

10

9

J

6

1

2

9

3

11

Важно!



После  наладки  необходимо  провести  как  минимум  два  размыкания/
замыкания,  прежде  чем  перепроверить  промежуток  и  удостовериться,  что
ничего не мешает движению вилки (1), а также ее зацеплению за стопор (3).



UR26-64T

Oпции

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: g-UR26-64T_options_ru.fm

G-53

G.2.4

Обнаружение и исправление неисправностей

G.2.5

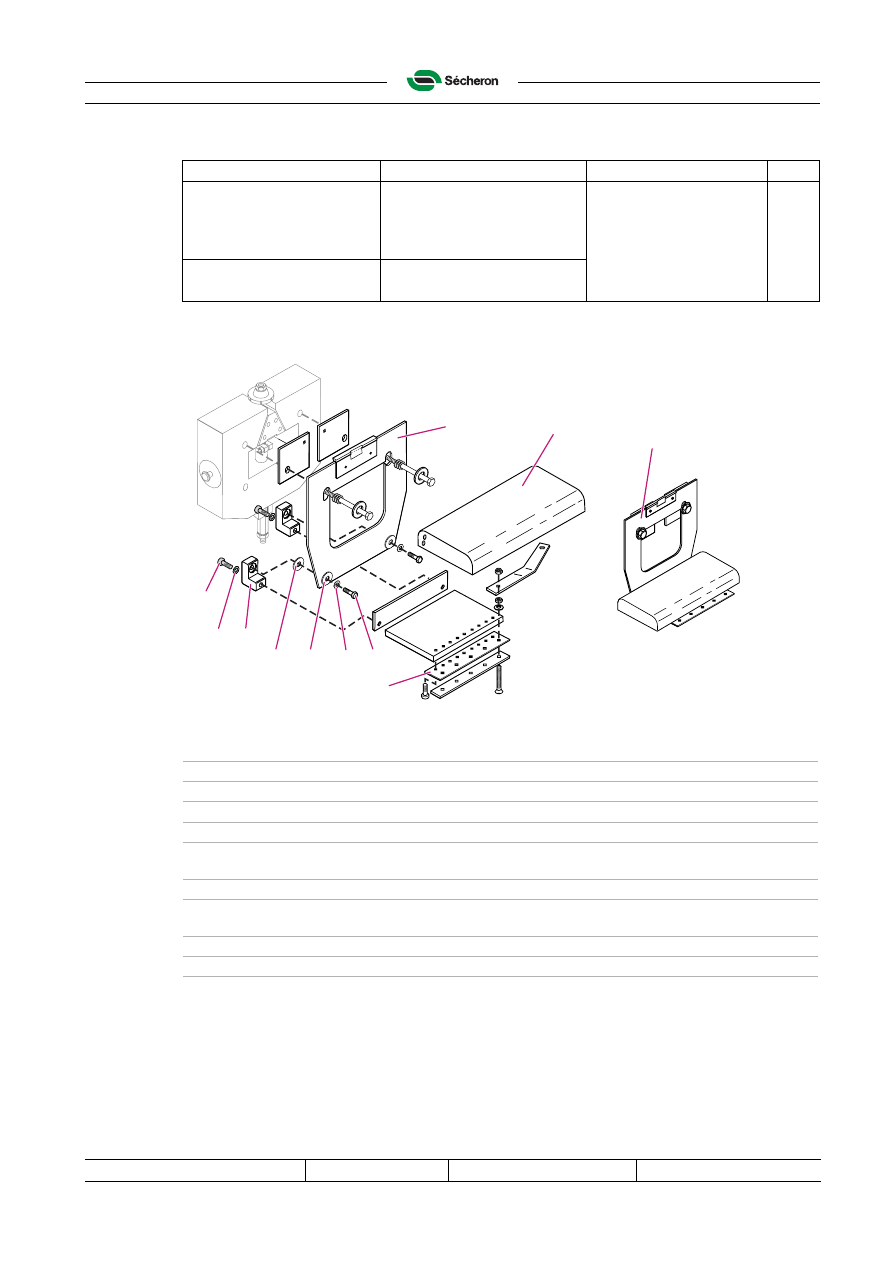

Каталог изношенных и запасных деталей

03673

Неисправность

Возможные причины

Способы устранения

См. §

Выключатель не
размыкается по команде.

1. Пластина (2) не

поднимается.

2. Промежуток J слишком

широк.

Наладьте промежуток J
и затяните оба
шурупа (9).

G.2.2

Выключатель не
замыкается.

Пластина (2) всегда
поднимает вилку.

Поз.

Номер детали

WP SP Описание

Кол-во

250

HSBA031173R0001

Непрямое расцепление тип BI 24

1

1

HSHR330008R0001

КОРПУС С КАТУШКОЙ BI24

1

2

HSBA431964R0001

ПЛАСТИНА BI24

1

6

HSHR430016P0001

ПРУЖИНА LAM 35x0.4x145 ПЛОСКАЯ-SP ST

1

7

HSBA431312R0001

УГОЛОК 40x30x20 С ПРОКЛАДКОЙ ENSAT ASM 2

20

 SC200006

ШУРУП SOHC M5x20-ST12.9-DIN912-BN1419
DACRO

2

21

 GON336152P0419

ПРОКЛАДКА ELA S 5-ST PHOS ЧЕРНАЯ

2

22

 9ADA123-11

ШУРУП С ШЕСТИГРАННОЙ ГОЛОВКОЙ M5x12-
SS A4-DIN933

2

23

 HSBA432099P0001

ПЛОСКИЙ ШУРУП 5.1/20x1.5-ST ZNP-BN732

2

24

 HSBA432098P0001

СТОПОРНАЯ ШАЙБА DD5.1/17.9-ST-BN783

2

25

 HSBA432097P0001

СТОПОРНАЯ ШАЙБА A 5.1/9-ST-DIN6798A

2

6

7

21

25

23

24

22

20

1

250

2



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

G-54

File: g-UR26-64T_options_ru.fm

Oпции

UR26-64T

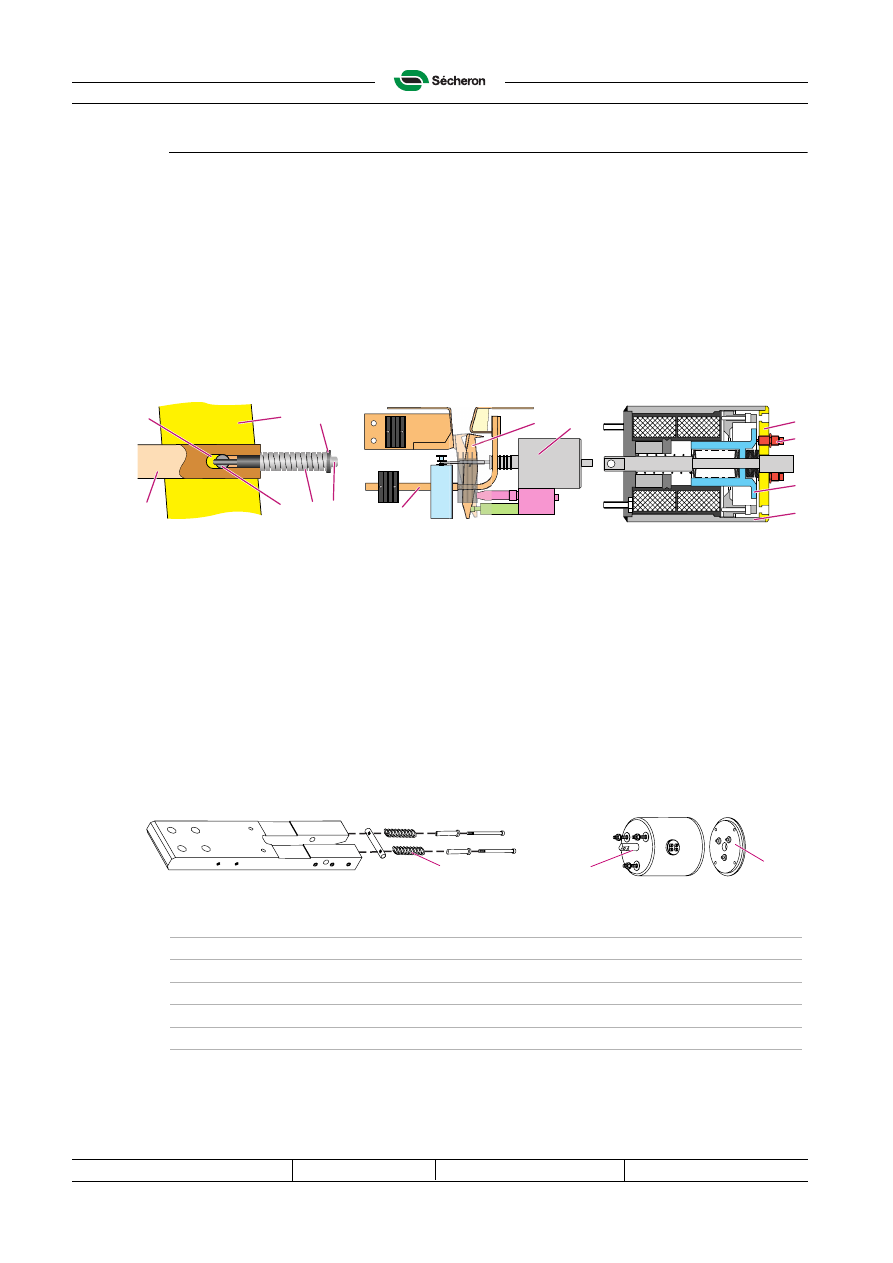

G.3

Скользящий контакт

Опция скользящий контакт присутствует при наличии пружин (7) и демпферов (1).

G.3.1

Описание

Данный скользящий контакт прилагает легкое скользящее движение к главному контакту.

• Два механизма выполняют данные действия:
• Три демпфера (1), вставленные в крышку (2) закрывающего устройства (3), позволяют

фланцу (4) двигаться быстрее.

• На нижнем соединении (6), две пружины (7) толкают штырь (8) подвижного контакта (5)

к другому концу продолговатого паза (11), давая возможность подвижному контакту (5)
открываться скользящим движением.

02657

G.3.2

Техническое обслуживание

Для  снятия  подвижного  контакта (5) в  позиции d) описания  порядка  действий

D.8.1

"Замена устройства подвижных контактов"

, вначале открутите оба шурупа (9) и полностью

снимите оба устройства (7,9,10).

Для повторной сборки, вставьте шурупы (9) в рукава (10) с пружинами (7), проденьте оба
шурупа (9) через штырь (8) и затяните их на нижнем соединении (6).

G.3.3

Обнаружение и исправление неисправностей

Не требуется.

G.3.4

Каталог запасных и подверженных износу деталей

03658

Поз.

Номер детали

WP SP Описание

Кол-во

127-AC HSBA432736P0002

x

Пружина AC

2

300-AC

Замыкающее устройство AC

1

SG100395R0700

x

24 / 48 В тип E

SG100395R0900

x

32 / 64 В тип E

SG100395R0500

x

36 / 72 В тип E

SG100395R0300

x

110 / 220 В тип E

324-AC SG100808R1

x

Крышка-AC

1

1

4

3

6

3

2

5

5

10

6

8

7 9

11

127-AC

300-AC

324-AC
