6.2.5 Для слива масла из системы гидропривода (схема 2ТЭ70.10.70.000С3) сними-

те заглушку с сливного клапана КС и отверните клапан на 2 - 3 оборота. После слива ос-

новной массы масла отверните клапаны на нагнетательных трубах и слейте масло из них.

Из масляной секции слейте масло через нижнее соединение трубы с секцией.

После полного слива масла заверните сливной клапан КС и поставьте на него за-

глушку. Сливайте масло сразу после работы привода, пока оно горячее.

6.2.6 Масло из редуктора вентилятора ЦВС и компрессора сливайте через сливные

трубопроводы. Для ускорения слива масла из редуктора вентилятора ЦВС разрешается в

заливное отверстие в корпусе подвести сухой сжатый воздух от магистрали давлением

0,5 - 1,0 кгс/см

2

.



1.Для  полного  слива  масла  из  масляной  системы  необходимо  открыть          вентили  на

обоих охладителях масла (теплообменниках).

2.Для ускорения слива масла из системы рекомендуется подвести воздух давлением Р=(0,2-

0,3) МПа



(2-3) кгс/см

2



 к пробке - заглушке в верхней части левого теплообменника.



7 ТРАНСПОРТИРОВАНИЕ

При транспортировании тепловоза в холодном состоянии с локомотивостроитель-

ного завода, а также в пункты ремонта и из ремонта руководствуйтесь действующей Ин-

струкцией о порядке пересылки локомотивов и моторвагонного подвижного состава

ЦТ/310 и Приложением Б данной части Руководства по эксплуатации.






ТЕПЛОВОЗ ТЭП70 БС.           РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





103




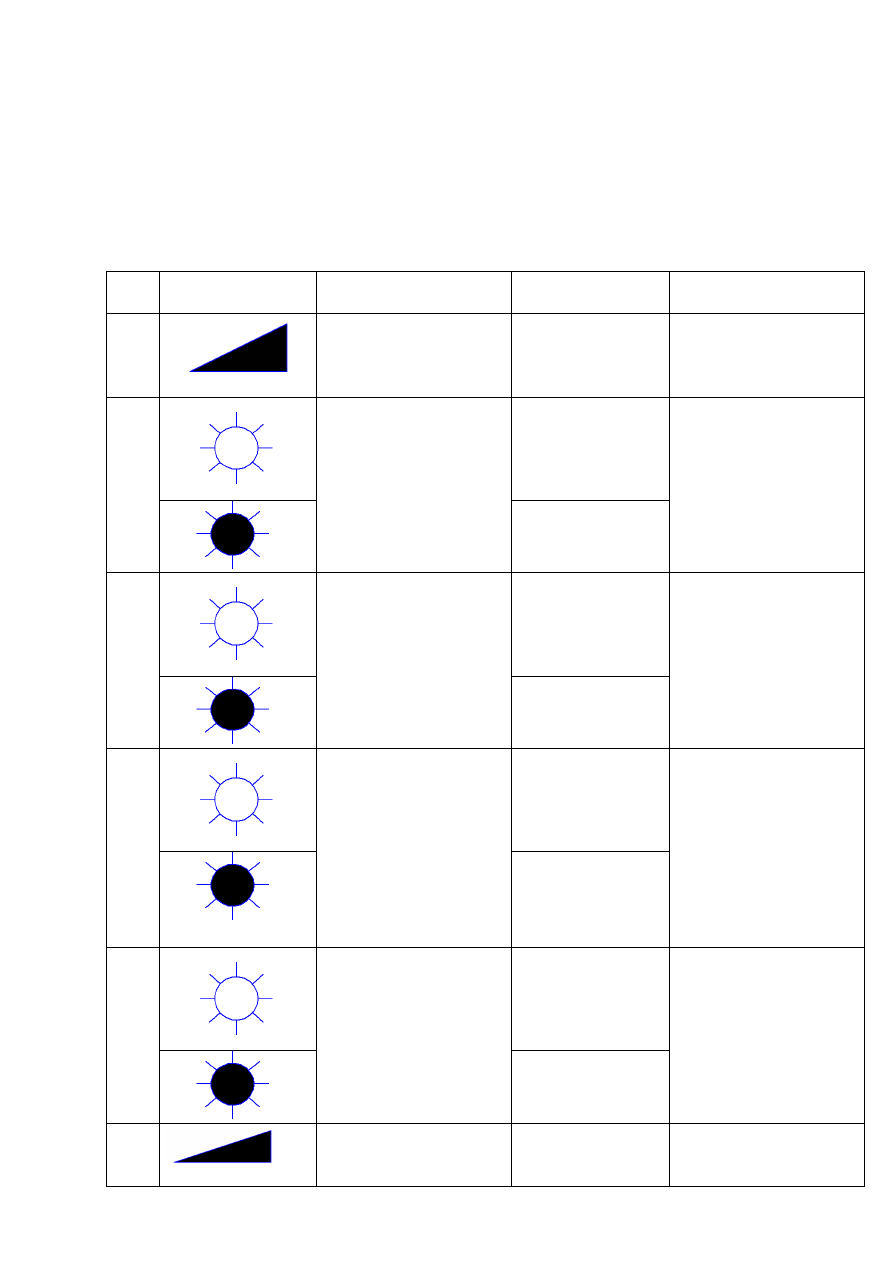

ПРИЛОЖЕНИЕ А

ПЕРЕЧЕНЬ СИМВОЛОВ, НАНЕСЕННЫХ НА ОБОРУДОВАНИИ

ТЕПЛОВОЗА ТЭП70БС,

И ИХ ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ





















Табл.А1

№

Символ

Функциональное  на-
значение

Назначение

Место  расположения.
Орган управления.

1
.



Плавная  регулировка
яркости

освещения

«Расписания  и  мано-
метров».

Больше -

Меньше

Пульт  управления  ма-
шиниста.
Резисторы.

2.



Яркость  свечения  ин-
дикатора «Отпуск»
системы ЭПТ.

Ярко

Пульт  управления  ма-
шиниста.
Тумблер.



Тускло

3.



Яркость

свечения

шкалы

блока

ТСКБМ-И.

Ярко

Пульт  управления  ма-
шиниста.          Тумб-
лер.



Тускло

4.



Яркость

освещения

пульта

помощника

машиниста.

Ярко

Пульт  управления  по-
мощника машиниста.
Тумблер.



Тускло

5.



Яркость

освещения

кабины машиниста.

Ярко

Щиток

управления.

Тумблер.



Тускло

6.



Плавная  регулировка
яркости

освещения

кабины машиниста.

Больше - Меньше

Щиток

управления.

Резистор.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

104

104

























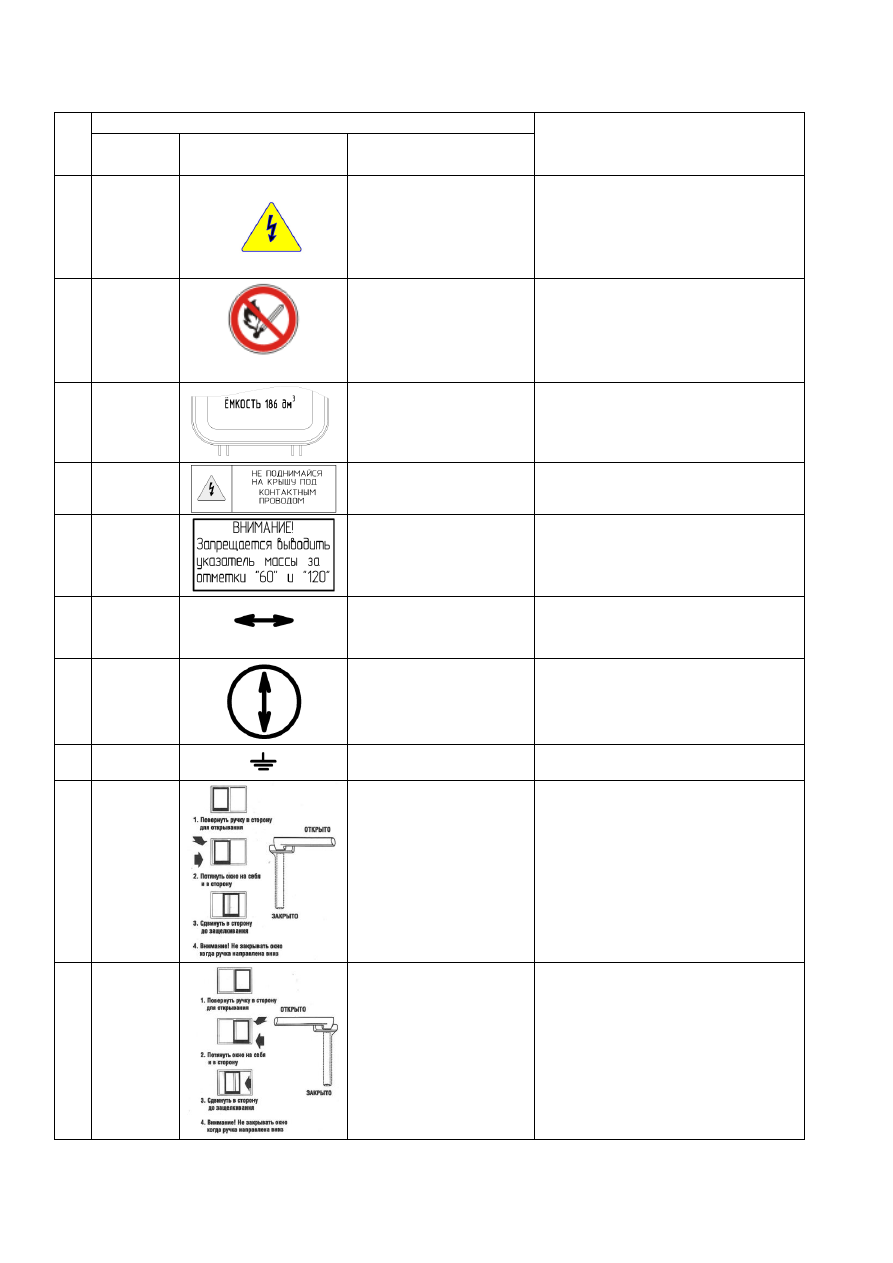

Табл.А2

№

Знак безопасности

Место расположения

Код зна-

ка.

Цветографическое

изображение.

Смысловое значение.

1.

W08



Опасность

поражения

электрическим током.

Розетки энергоснабжения
Высоковольтная камера

2

Р02



Запрещается  пользо-
ваться  открытым  ог-
нем и курить

Крышки  аккумуляторных  отсе-
ков

3





Информация  об  объ-
еме  песочного  бунке-
ра

Секции  крыш  холодильника  и
электродинамического тормоза

4





Опасность поражения
электрическим током.

Люк  на  крышу

тепловоза

ТЭП70БС

5





Опасность  поломки
механизма

кресла

машиниста

Кресло  машиниста.  Около  шка-
лы настройки масс

6





Перемещение  кресла
машиниста

вперед-

назад

Кресло  машиниста.  Рукоятка
продольного перемещения

7





Регулировка  кресла
по высоте

Кресло  машиниста.  Рукоятка
регулировки кресла по высоте.

8





Заземление

Заземление холодильника пищи

9





Открывание

левого

бокового окна

Правое  боковое  окно  кабины
машиниста

10



Открывание  правого
бокового окна

Левое  боковое  окно  кабины  ма-
шиниста



ТЕПЛОВОЗ ТЭП70 БС.           РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





105



ПРИЛОЖЕНИЕ Б

ИНСТРУКЦИЯ ПО КОНСЕРВАЦИИ ТЕПЛОВОЗА ПРИ ОТПРАВКЕ ЕГО В

ДЕПО ПРИПИСКИ В ХОЛОДНОМ СОСТОЯНИИ











Консервации подлежат металлические поверхности в том числе с

металлическими  и  неметаллическими  покрытиями.  Окрашенные  поверх-ности

консервации не подлежат.



Консервацию узлов тепловоза произвести в помещении, изолирован-ном от

газов и паров, способных вызвать коррозию. Температура воздуха в помещении

должна быть не ниже +15°С, относительная влажность не выше 70%.

Поверхности, подлежащие консервации, должны быть без коррозийных пораже-

ний металла, а также без повреждений металлических и других постоянных по-

крытий.

Процесс  консервации  включает  операции  подготовки  поверхности,  собственно

консервацию  и  барьерную  (внутреннюю)  частичную  упаковку.  Перерыв  между

операциями более двух часов не допускается.



Все  материалы,  применяемые  в  процессе  консервации,  должны  отвечать

требованиями соответствующих стандартов или другой технической документа-

ции, утвержденной в установленном порядке.



1.Подготовка тепловоза к консервации




На отправляемых в холодном состоянии тепловозах необходимо:

-  слить  охлаждающую  жидкость  из  системы  охлаждения  тепловоза  в  соответст-

вии с картой вентилей ТЭП70.20.48.003 Г7;

- проверить наличие масла в редукторе вентилятора ЦВС и компрессоре;

- выполнить продувку системы охлаждения в соответствии с ТЭП70.20.48.003 Г7

давлением Р=(1-2) кгс/см

2

;

- выполнить продувку водяных отопителей кабин машиниста через штуцера, рас-

положенные в переднем и заднем тамбурах тепловоза, давлением Р=(1-2) кгс/см

2

;

- после продувки всей системы охлаждения краники водомерного стекла, краны и

вентили системы оставить в открытом положении;

- на заправочные головки системы охлаждения установить заглушки с обеих сто-

рон тепловоза;
