ПРИЛОЖЕНИЕ А

(обязательное)

Локомотивные антенны метрового диапазона





Таблица А.1

Тип антенны

Усиление,

дБи

Краткое описание

Вид ДН

Аналоги

АЛП 4

дискоконусная

круговая

ШИ2.091.302

АЛ/2 3

низкопрофильная

круговая

АЛ/2 ШИ2.091.273



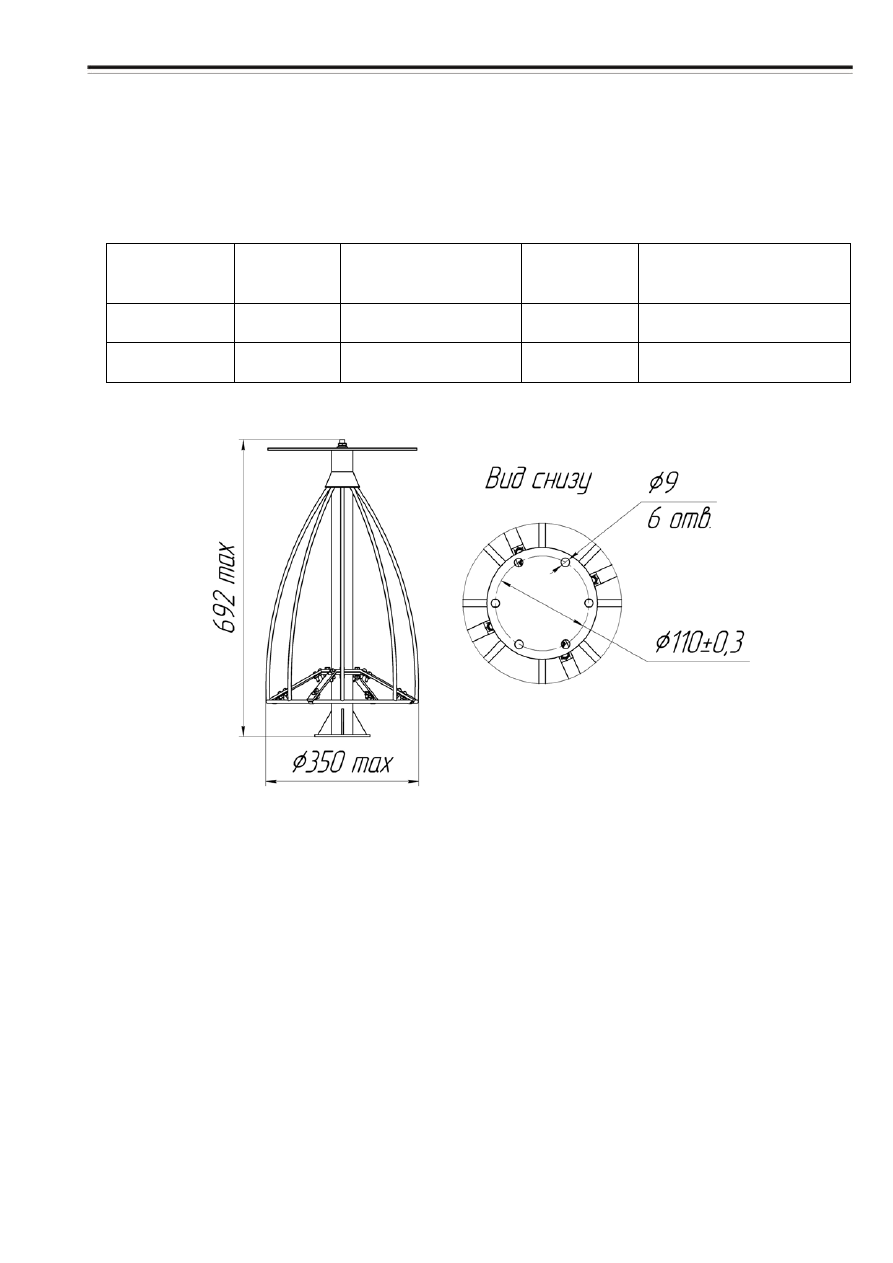

Рисунок А.1 – Антенна АЛП  ЦВИЯ.464689.006

















Антенна АЛП ЦВИЯ.464689.006







7 8

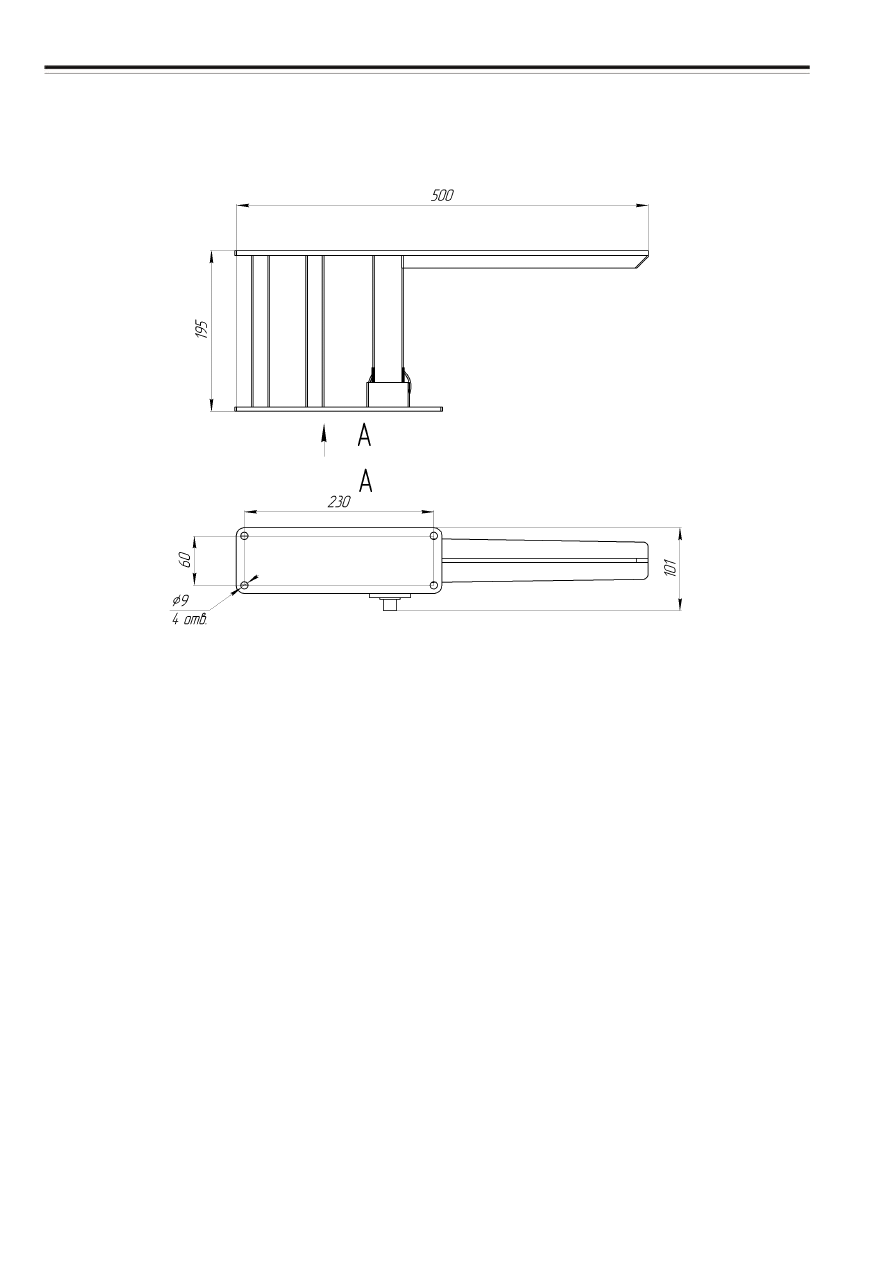

Рисунок А.2 – Антенна АЛ/2  ЦВИЯ.464689.005

Антенна АЛ/2 ЦВИЯ.464689.005



7 9











Таблица Б.1

Количество входящих частей

КМЧ на исполнение

радиостанции ЦВИЯ.464514.005-

При-

меча-

ние

Обозначение

Наименование

01 02  04  05



ЦВИЯ.685611.014.12  Кабель

1 1  1  1



Болт М6х25.48.019
ГОСТ7798-70

10 10  10  10





Гайка М6.5.016
ГОСТ5915-70

10 10  10  10





Наконечник 2,5-6-П-ЛТ-07
ГОСТ22002.4-76

2

   2

2

2





Отвертка
7810-0922 3 В1Н12 Х1
ГОСТ 17199-88

1 1

1

1





Отвертка
7810-1041 1 А1 Х9
ГОСТ 17199-88

1 1

1

1





Шайба 6.65Г.019
ГОСТ6402-70

10 10  10  10





Шайба 5.04.019
ГОСТ11371-78

6 6  6  6

Шайба 6.04.019
ГОСТ11371-78

20 20  20  20



Вилка СР-50-164 ПВ
ВРО.364.007 ТУ

1   1



Вилка 73100-0770 N-Type
MOLEX



3 3  3  3



Вилка D-Sub-25M 09 67
225 5615    HARTING

1 1  1  1



Вставка плавкая
ВП1-1-5,0А
АГО.481.303ТУ

2 2  2  2



Вставка плавкая
ВП2Б 10А
 АГО.481.304ТУ

2 2  2  2



Розетка D-Sub-9F
09 67 209 4715 Harting

3 2  3  2



Кожух GP 09G Diverse

3 2  3  2



Кожух GP 25G Diverse

1 1  1  1



Саморез КРФ 3,8-32

8 8  8  8



Трубка термоусадная
СС-F32-28  AMPHENOL

0,2м 0,2м 0,2м 0,2м





Шнур

соединительный

ШВВП

2х0,5

черный

ГОСТ 7399-80, L=5м

1 1  1  1



ПРИЛОЖЕНИЕ Б

(обязательное)



Состав КМЧ







8 0

ПРИЛОЖЕНИЕ В

(обязательное)

Состав РВС-1-07 (для формирования заказных спецификаций)

   Таблица В.1

Обозначение

Наименование

Кол.

Примечание

ЦВИЯ.464514.006-05

БАРС-05 1



ЦВИЯ.464959.002

КДО в составе:



ЦВИЯ.436434.049

ЭПЛ 50/110-2К *

(50-110)В P=2

×60Вт

-01

ЭПЛ 50/110-1К *

(50-110)В P=1

×60Вт

ЦВИЯ.436434.050

ЭПВ 12/24-2К *

(12-24)В P=2

×60Вт

-01

ЭПВ 12/24-1К *

(12-24)В P=1

×60Вт

-02

ЭПВ 24-2К *

24В P=2

×60Вт

ЦВИЯ.436434.036

ЭП 50/110-2К *

(50-110)В P=2

×150Вт

-01

ЭП 24/110-2К *

(24-110)В P=2

×100Вт

-02

ЭП 50/110-1К *

(50-110)В P=1

×150Вт

-03

ЭП 24/110-1К *

(24-110)В P=1

×100Вт

ЦВИЯ.464511.040

ПП-1 *

КВ для ж.д.

-01

ПП-1-01 *

КВ для метро

ЦВИЯ.464511.041

ПП-2 *

УКВ с ПИП

-01

ПП-2-01 *

УКВ без ПИП

-02

ПП-2-02 *

УКВ Pвых=25Вт

ЦВИЯ.745222.181

Панель

*

ЦВИЯ.758156.009

Винт

*

ЦВИЯ.758491.071

Шайба

*



Шайба 5.65Г.019
ГОСТ6402-70

*

Заглушка при
отсутствии одного из
приемопередатчиков

ЦВИЯ.465412.090

ПУ *

Пульт управления

-01

ПУ-В *

Встраиваемый пульт

ЦВИЯ.642131.004

МТТ *

Трубка телефонная

ЦВИЯ.465412.093

ПД *

Пульт
дополнительный

ЦВИЯ.468567.002

АнСУ-В *

ж.д.

-01

АнСУ-ВМ *

Метро

ЦВИЯ.431121.008

Громкоговоритель



Рисунок 17

ЦВИЯ.464689.006

Антенна АЛП *



ЦВИЯ.464689.005

Антенна АЛ/2 *



ЦВИЯ.464659.015

Антенна АЛ/М *

Метро



Кабель РК-50-7-11
L=(30

±0,4)м

ГОСТ11326.4-79

 * *





Кабель ЭКС-ШВПВЭ-5
2

×2×0,6 L=(7±0,1)м

ТУ3574-006-001.450.628-01-
99

 * *





Кабель ЭКС-ШВПВЭ-5
4

×2×0,6 L=(30±0,1)м

ТУ3574-006-001.450.628-01-
99

* *





Шнур ШВВП 2

×0,5

ГОСТ7399-80

* *

Подключение
громкоговорителей

ЦВИЯ.464514.005-07 ФО

Формуляр

1
