Радиостанция РВС-01. Руководство - часть 16

6 5



Рисунок 38

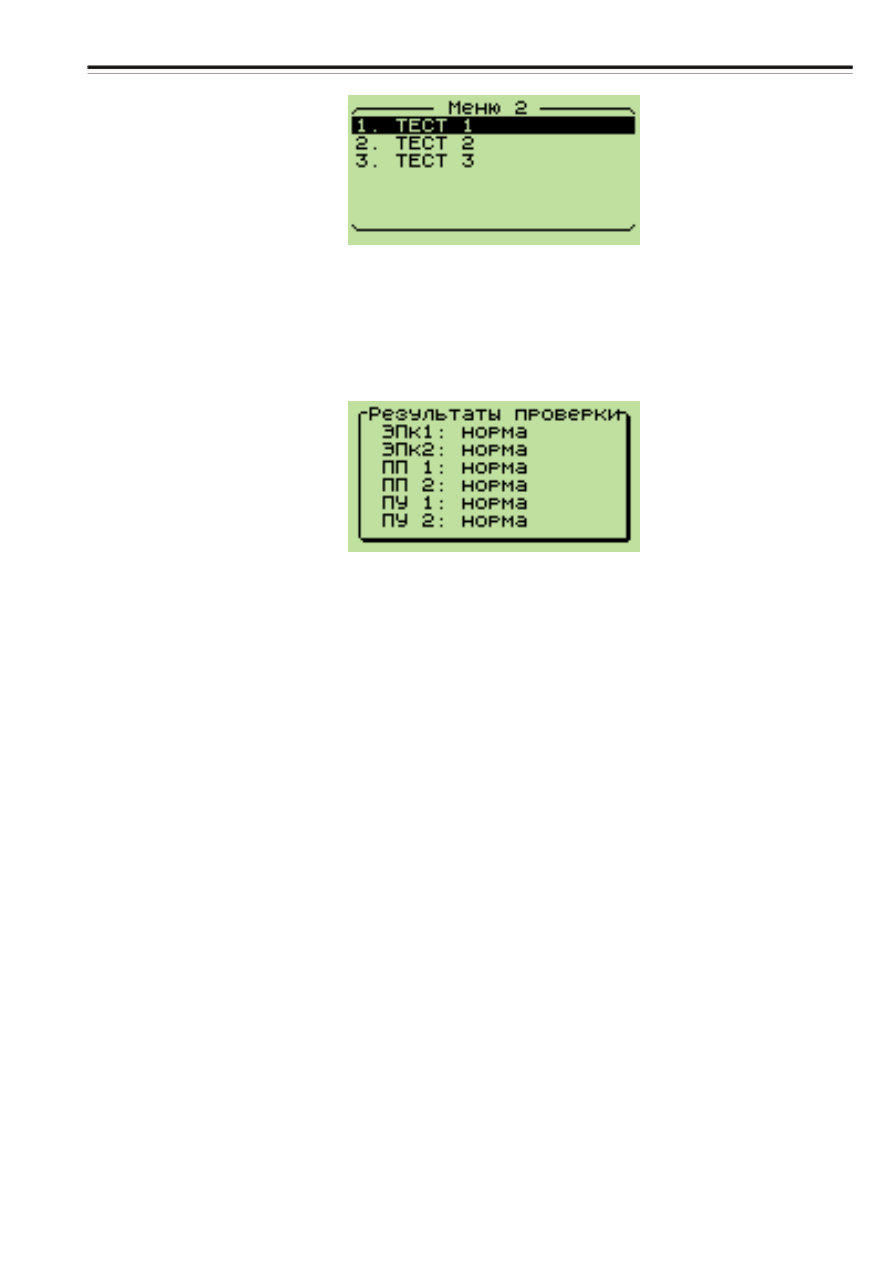

2.2.16.3 Для проведения теста нажать клавишу “1”. После чего на экране

пульта  отобразится  информация  о  состоянии  устройств  радиостанции,

cогласно рисунку 39.



Рисунок 39

2.2.17  Тестирование  радиостанции  по  алгоритму  «ТЕСТ 2»

(обобщенный контроль) по инициативе от радиостанции

2.2.17.1  Перед  проведением  проверки  «ТЕСТ2»  провести  проверку

«ТЕСТ1».  При  тестировании  радиостанции  по  «ТЕСТ2»  проверяется  ее

состояние с помощью стенда СТОР-1М. Проверка производится в обобщенном

виде, без выдачи информации об отказавшем блоке. Для проведения проверки

в  меню  тестов  нажать  клавишу  “2”  пульта,  после  чего    на  экране  пульта

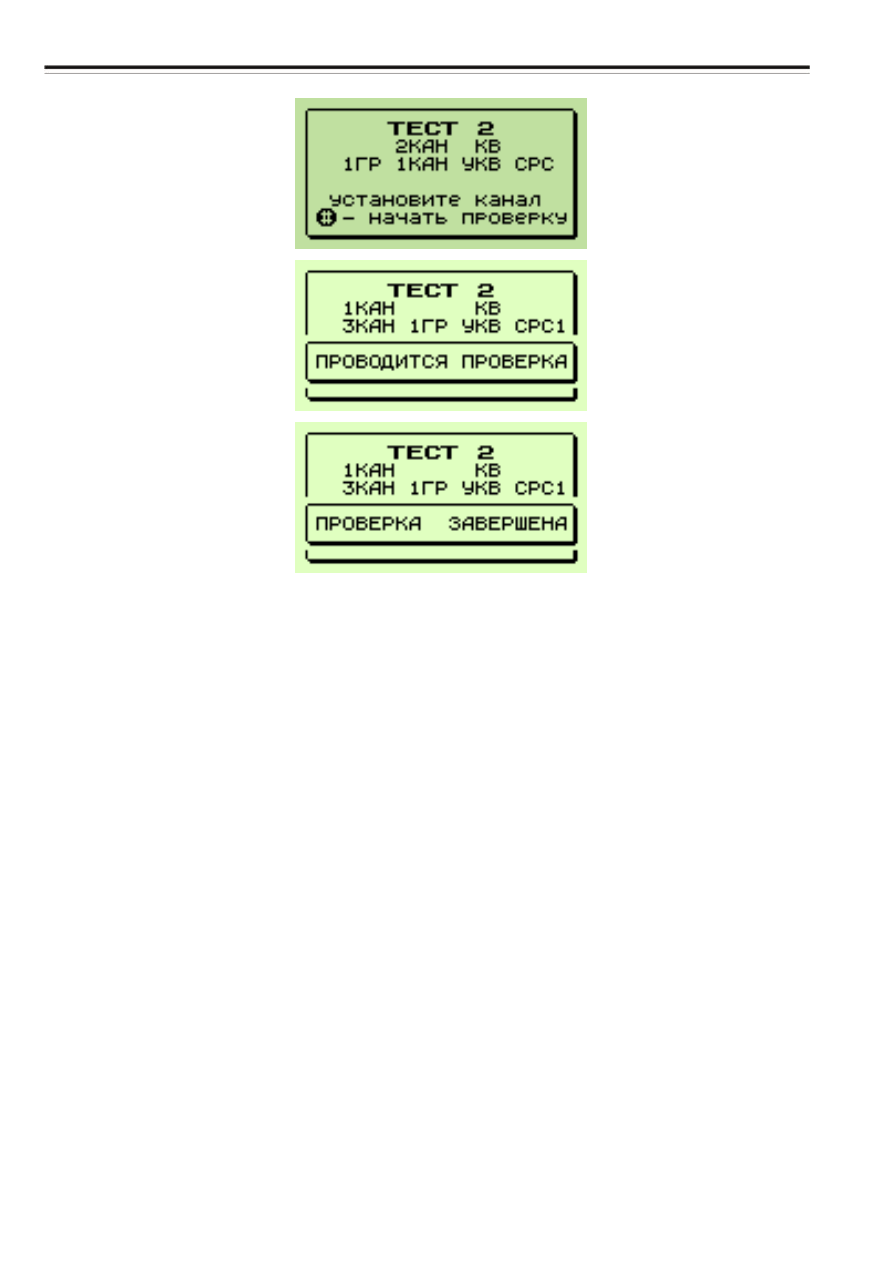

появится  надпись  «ТЕСТ2»,  показанная  на  рисунке 40  и  номера  каналов

диапазонов КВ и УКВ на которых производится проверка:

-  при  необходимости  установить  каналы  КВ  и  УКВ  диапазонов

клавишами  каналов.  Номер  группы  и  канала  отображаются  на  индикаторе

пульта;

 -

нажатием  клавиши  “УКВ”  пульта  перевести  радиостанцию  в  УКВ

диапазон;

-  нажатием  клавиши  “#”  пульта  ПУ  начать  проверку  по  ТЕСТ2,  время

прохождения проверок не менее 20 с;





6 6







Рисунок 40

-  по завершению ТЕСТ2 нажать клавишу “*” для  возврата радиостанции

в  исходное  состояние,  установить  рабочие  каналы  КВ  и  УКВ  диапазонов.

Если клавиша “*” не нажималась, то радиостанция автоматически вернется в

исходное состояние через 1 мин.

2.2.18  Тестирование  радиостанции  по  алгоритму  «ТЕСТ 3»

(уточненный контроль) по инициативе от радиостанции

2.2.18.1  Перед  проведением  проверки  «ТЕСТ3»  провести  проверку

«ТЕСТ1». При тестировании радиостанции по команде «ТЕСТ 3» проверяется

исправность  ее  состояния  с  помощью  стенда  СТОР-1М.  Для  проведения

проверки  в  меню  тестов  нажать  клавишу  “3”  пульта,  после  чего  на  экране

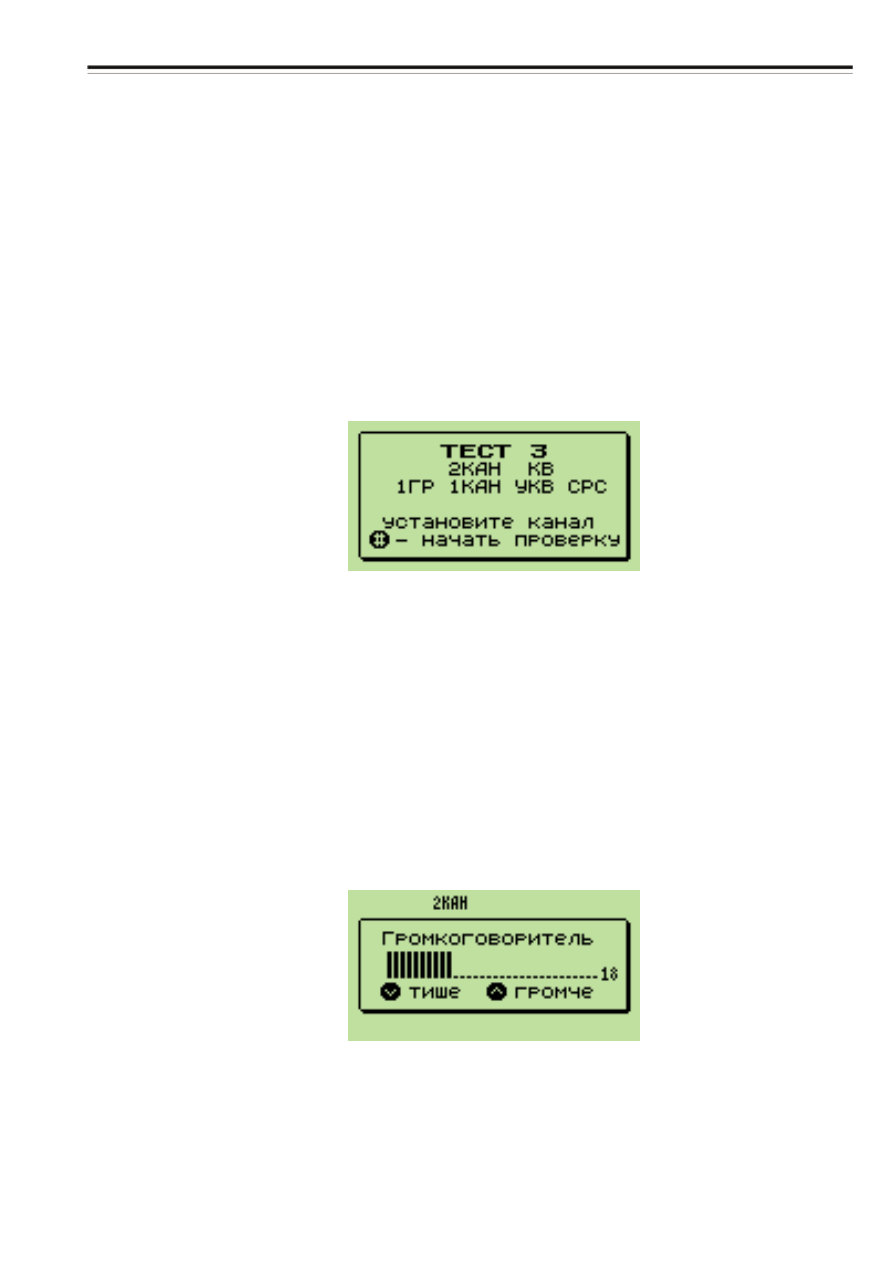

пульта  должна  появиться  надпись  ТЕСТ3  рисунок 41 и  номера  каналов  в

диапазонах КВ и УКВ, на которых будет производиться проверка:

-   при  необходимости  установить  каналы  КВ  и  УКВ  диапазонов

клавишами  каналов.  Номер  группы  и  канала  отображаются  на  индикаторе

пульта;

6 7

-   нажатием  клавиши  “УКВ”  пульта  перевести  радиостанцию  в  УКВ

диапазон;

-   нажатием  клавиши  “#”  пульта  начать  проверку  «ТЕСТ3»,  время

прохождения проверок не менее 20 с;

-   для проверки речевого тракта использовать трубку МТТ пульта;

-   по  завершению  «ТЕСТ3»  нажать  клавишу  “*”  для    возврата  в

исходное состояние, установить рабочие каналы КВ и УКВ диапазонов. Если

клавиша  “*”  не  нажималась,  то  радиостанция  автоматически  вернется  в

исходное состояние через 1 мин.



Рисунок 41



П  р  и  м  е  ч  а  н  и  е  -  Алгоритмы  дистанционного  контроля  “ТЕСТ2”  и

“ТЕСТ3” от аппаратуры СТОР-1М приведены в приложении Н.

2.2.19 Регулировка громкости вынесенного громкоговорителя

2.2.19.1

Регулировка

громкости

вынесенного

громкоговорителя

производится  клавишами  ПУ  «^»  или  «v».  При  этом  на  экране  пульта

высвечивается  меню  «Громкость»  рисунок 42 и  графически  отображается

текущее значение уровня громкости.



Рисунок 42





6 8

ВНИМАНИЕ:

- УРОВЕНЬ ГРОМКОСТИ НЕ МЕНЯЕТСЯ ПРИ НАХОЖДЕНИИ ПУЛЬТА

В  РЕЖИМЕ  КОНФИГУРАТОРА  И  ИЗМЕРИТЕЛЯ.  В  ЭТИХ  РЕЖИМАХ

КЛАВИШИ  «^» ИЛИ «v» ИСПОЛЬЗУЮТСЯ ДЛЯ ВЫБОРА ПУНКТОВ МЕНЮ;

-  МИНИМАЛЬНЫЙ  УРОВЕНЬ  ГРОМКОСТИ  УСТАНАВЛИВАЕТСЯ    В

КОНФИГУРАТОРЕ.

2.2.20 Регулировка громкости встроенного громкоговорителя пульта

2.2.20.1  Для  регулировки  громкости  встроенного  в  ПУ  громкоговорителя

нажать и отпустить клавишу «F» пульта, при этом на экране пульта появится

меню    «Громкость  пульта»  и  отобразится  текущий  уровень  громкости.

Клавишами ПУ «^» или «v» произвести регулировку громкости.

2.2.21 Дополнительные команды исходного меню конфигуратора

2.2.21.1  Для  входа  в  меню  дополнительных  команд  войти  в  верхний

уровень  меню  конфигурирования  и  клавишами  ПУ  «^»  или  «v»  выбрать

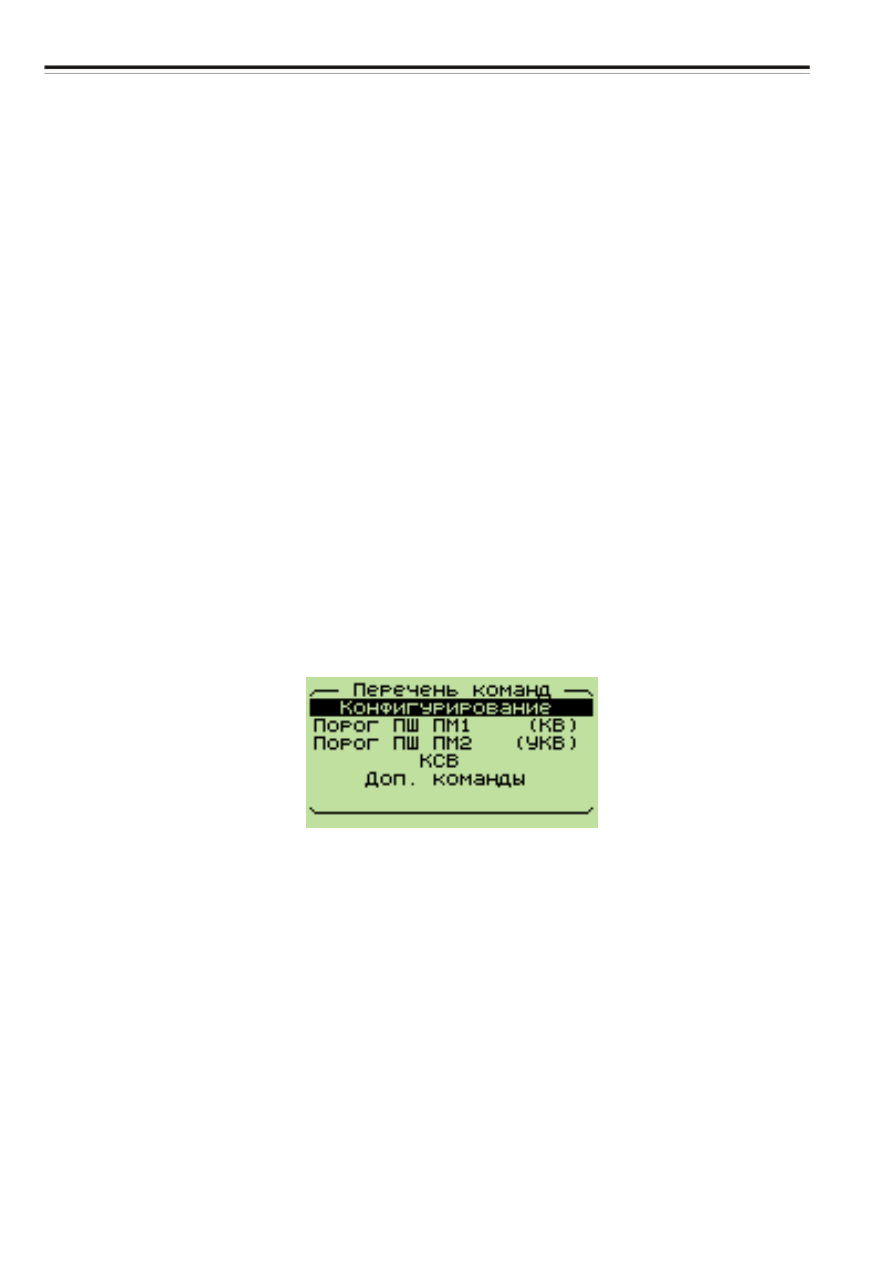

пункт меню “Доп. команды”, представленное на рисунке 43.



Рисунок 43

 В  открывшемся  меню  дополнительных  команд,  показанном  на

рисунке 44 параметры имеют значения:

-  параметр “Номер локомотива” служит для ввода номера локомотива;

-  параметр  “Генерация  СИП  РК”  используется  для  радиостанции  в

составе  вагона  лаборатории  при  избирательных  вызовах  радиостанций

через радиоканал по номерам СИП;

-  параметр  “Версия  ПО”  позволяет  контролировать  номера  версий

прошивок  программного  обеспечения  блоков  и  узнать  их  наработку  в  часах

(с момента последней прошивки ПО).
