Радиостанция РВС-01. Руководство - часть 11

4 5

2.2.6.5  Подключить  антенну  диапазона  ГМВ  к  соединителю  «А»  на

контактной  панели  АнСУ-В.  Длина  провода  между  АнСУ-В  и  проходным

изолятором снижения антенны должна быть не более 30 см, для исключения

его перемещения провод должен быть зафиксирован.



2.2.7 Подключение антенны диапазона МВ

2.2.7.1  Изготовить  антенный  фидер.  Для  этого  между  антенной

диапазона  МВ  и  БАРС  проложить  кабель  РК-50-7-11.  На  концах  кабеля  в

соответствии  с  рисунком 24 разделать  соединители N-типа  из  комплекта

монтажных  частей  радиостанции.  При  изготовлении  фидера  выполнить

рекомендации 2.1.3.

2.2.7.2 Подключить соединители фидера к антенне и ПП-2 блока БАРС.

2.2.7.3  При  установке  локомотивных  антенн  обратить  внимание  на

обеспечение  надежного  электрического  контакта  корпуса  антенны  с

корпусом локомотива.

2.2.7.4  При  установке  низкопрофильных  локомотивных  антенн  типа

АЛ/2  на  крыши  локомотивов  с  неметаллической  поверхностью  под

основание антенны устанавливать металлический лист размерами не менее

500х500  мм.  Отсутствие  проводящей  поверхности  (пластины)  приводит  к

рассогласованию антенны (КСВ>3). Не рекомендуется установка антенн типа

АЛ/2 на стойках, трубах и подставках высотой более 100 мм. Дискоконусная

антенна типа АЛП и ее аналоги в дополнительном металлическом основании

для  функционирования  не  нуждаются,  но  при  работе  локомотива  под

контактным проводом должны иметь контакт с корпусом локомотива в целях

электробезопасности.





4 6



Рисунок

 24

4 7



2.2.8 Включение радиостанции

2.2.8.1  Проверить  правильность  установки  и  подключения  БАРС,  ПУ,

АнСУ-В,  антенн,  внешнего  громкоговорителя,  устройства  ТУ-ТС  согласно

пунктам с 2.2.2 по 2.2.7 настоящего руководства.

ВНИМАНИЕ:  ДЛЯ  ФУНКЦИОНИРОВАНИЯ  ДАТЧИКА  ПОЛОЖЕНИЯ

ПУЛЬТА  ПД  В  ДЕРЖАТЕЛЕ  КРОНШТЕЙНА  ПОСЛЕДНИЙ  ДОЛЖЕН  ИМЕТЬ

ЭЛЕКТРИЧЕСКИЙ КОНТАКТ С КОРПУСОМ ЛОКОМОТИВА.

2.2.8.2 Убедиться в правильности подключения и наличии напряжения

источников питания согласно 2.2.3 настоящего руководства по эксплуатации.

2.2.8.3  Включить  электропитание  радиостанции  тумблером  «СЕТЬ»

ячейки  ЭП  блока  БАРС  (верхнее  положение  переключателей).  При

правильном подключении должны засветиться индикаторы «13V1» и «13V2»

на передней панели ячейки ЭП, «РАБ» - на передней панели САУ;

2.2.8.4  Убедиться  в  наличии  связи  между  пультами  ПУ  и  БАРС.  При

включении питания радиостанции должна засветиться подсветка индикатора

пульта  управления.  На  индикаторе  кратковременно,  не  более 3 с,

высветится  надпись  «Установление  соединения  пульта  с  р/станцией».

Затем  на  индикаторе  ПУ  появится  надпись,  представленная  на  рисунке 25,

засветится светодиод диапазона и канала установленного в конфигураторе.

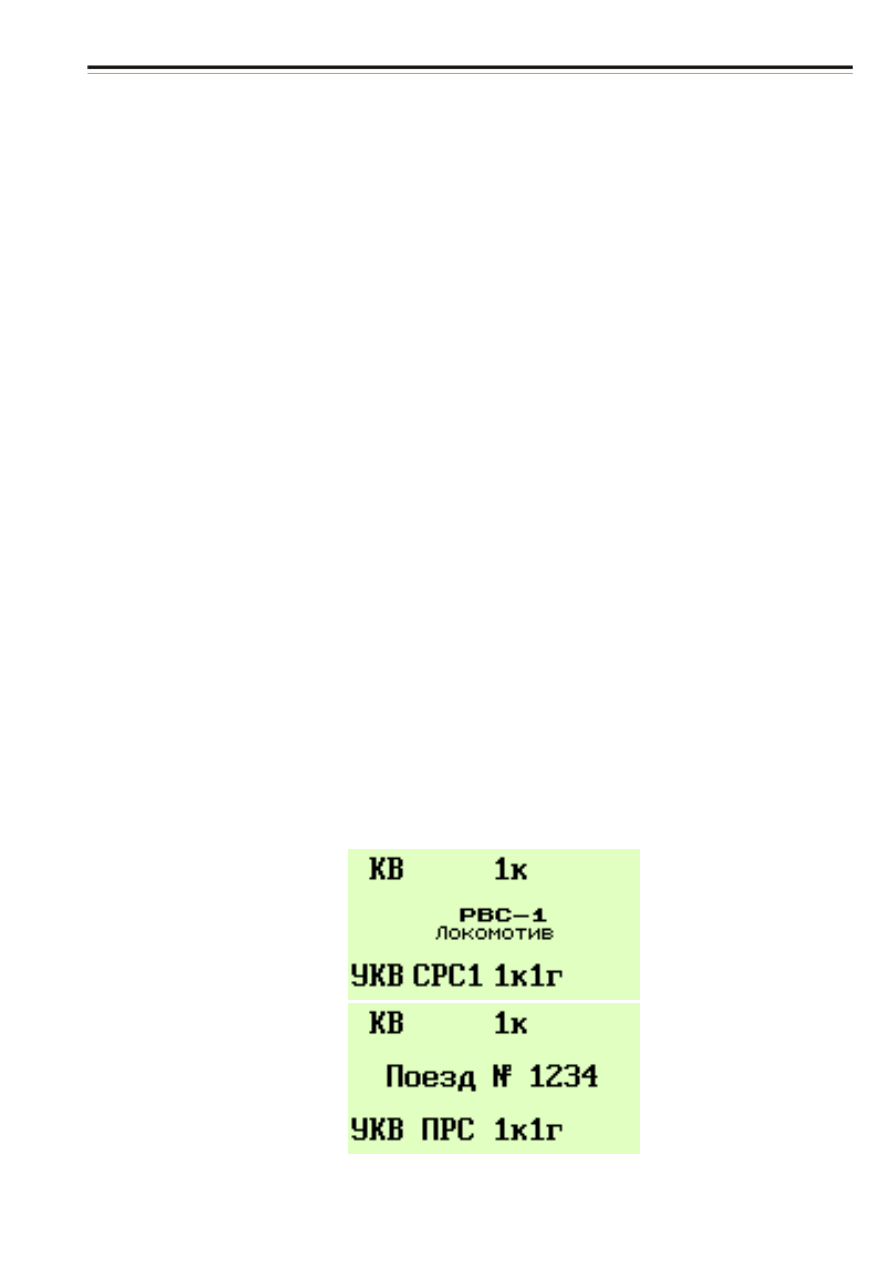

Рисунок 25





4 8

П р и м е ч а н и е - Если при первом включении радиостанции не был

введен номер поезда, то на индикаторе будет выведено сообщение: “РВС-1

Локомотив”.

На  передней  панели  САУ  блока  БАРС  в  случае  подключения  пульта

управления  ПУ  по  первой  линии  связи  должен  засветится  зеленым  светом

индикатор ПУ1 и в случае подключения ПУ по второй линии – ПУ2.

В случае, если в течение 10 с связь между пультами и блоком БАРС не

установилась,  отключить  питание  БАРС,  проверить  правильность  распайки

кабеля между БАРС и ПУ.

2.2.9 Конфигурирование радиостанции

2.2.9.1  Установка  конфигурации  производится  при  первом  включении

радиостанции  с  помощью  клавиатуры  и  индикатора  пульта  управления  ПУ.

Установки

конфигурируемых

параметров

сохраняются

в

памяти

радиостанции  при  отключении  питания  и  при  дальнейших  включениях-

выключениях

радиостанции

реконфигурация

не

требуется.

Для

радиостанции,  укомплектованной  двумя  пультами,  конфигурирование

параметров возможно с любого пульта.

2.2.9.2 В радиостанции предусмотрены два конфигуратора:

-  неоперативный  конфигуратор,  используется  обслуживающим

персоналом  для  установки  параметров  и  режимов  работы  радиостанции  по

2.2.9.3 настоящего РЭ;

-

оперативный

конфигуратор.

Этот

конфигуратор

позволяет

пользователю  оперативно  менять  режимы  работы  радиостанции.  Вход

осуществляется  по  последовательному  нажатию  клавиши  «F»  пульта.

Например, для смены режима СРС/ПРС установить на пульте диапазон УКВ

нажатием  соответствующей  клавиши,  клавишей «F» выбрать  «Меню 1» по

рисунку 26.
