Локомотивный комплекс «КВАРЦ». Руководство - часть 11

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

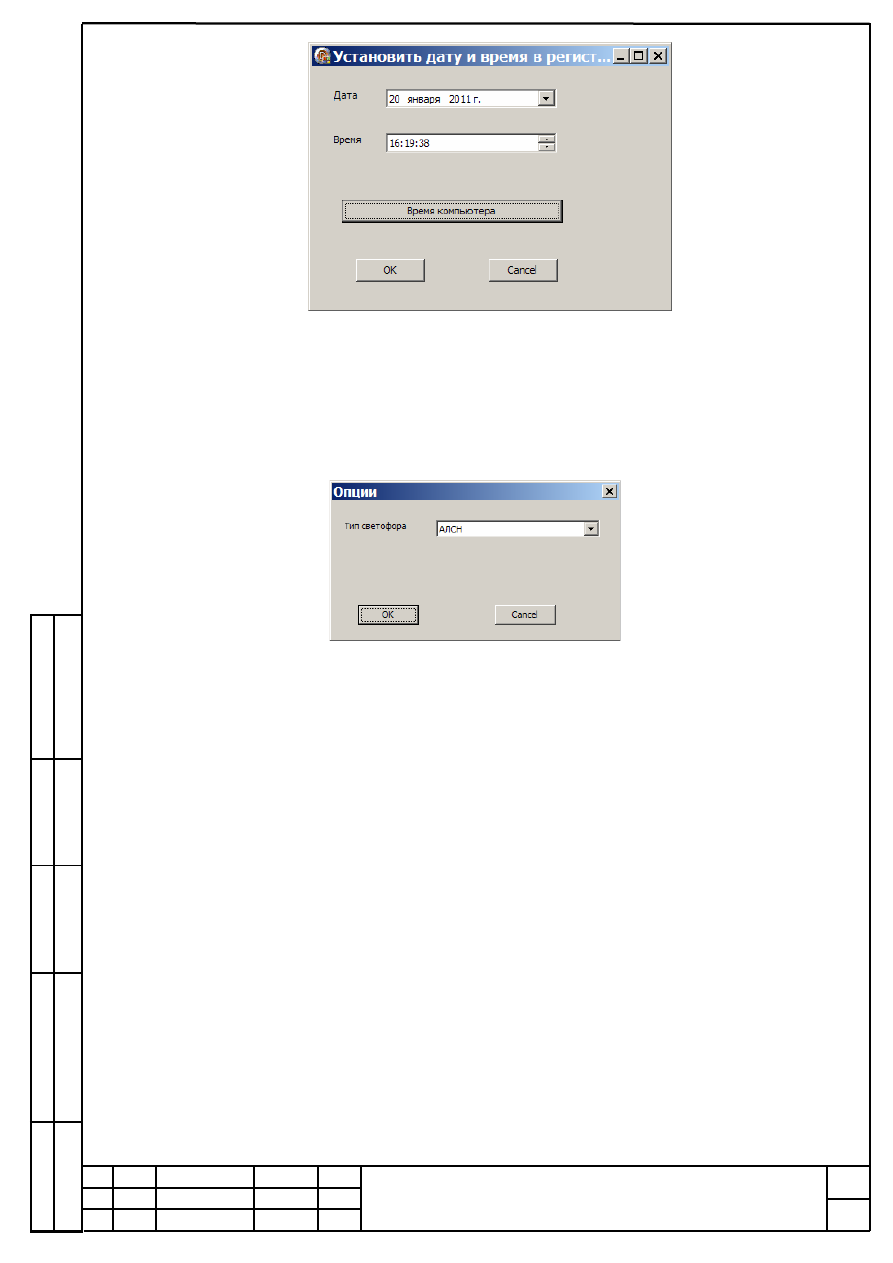

Рисунок

2.53

2.3.8.3.2 Запись опций
Выберите пункт меню Установить настройки→Установить опции. В появившемся

окне (см. рисунок 2.54) выберите тип светофора (КЛУБ/АЛСН) и нажмите «ОК». Отобразится
основное окно с выбранным типом светофора.

Рисунок

2.54

2.3.8.4 Форматирование SD-карты
Выберите пункт меню Дополнительно→Форматирование. Появится предупрежде-

ние об уничтожении всей информации имеющейся на SD-карте. Нажмите кнопку «Yes». В
нижней строке окна программы справа появится надпись «Идет форматирование. Ждите».
Процесс форматирования занимает до 30 с, после чего появляется сообщение «Форматирова-
ние успешно завершено». Нажмите «ОК».

2.3.9 Программа воспроизведения аудиозаписей модуля МАР
2.3.9.1 Системные требования
Программа работает в среде операционной системы Windows 2000 или Windows XP.

Компьютер должен иметь устройство для воспроизведения звука.

2.3.9.2 Запуск программы

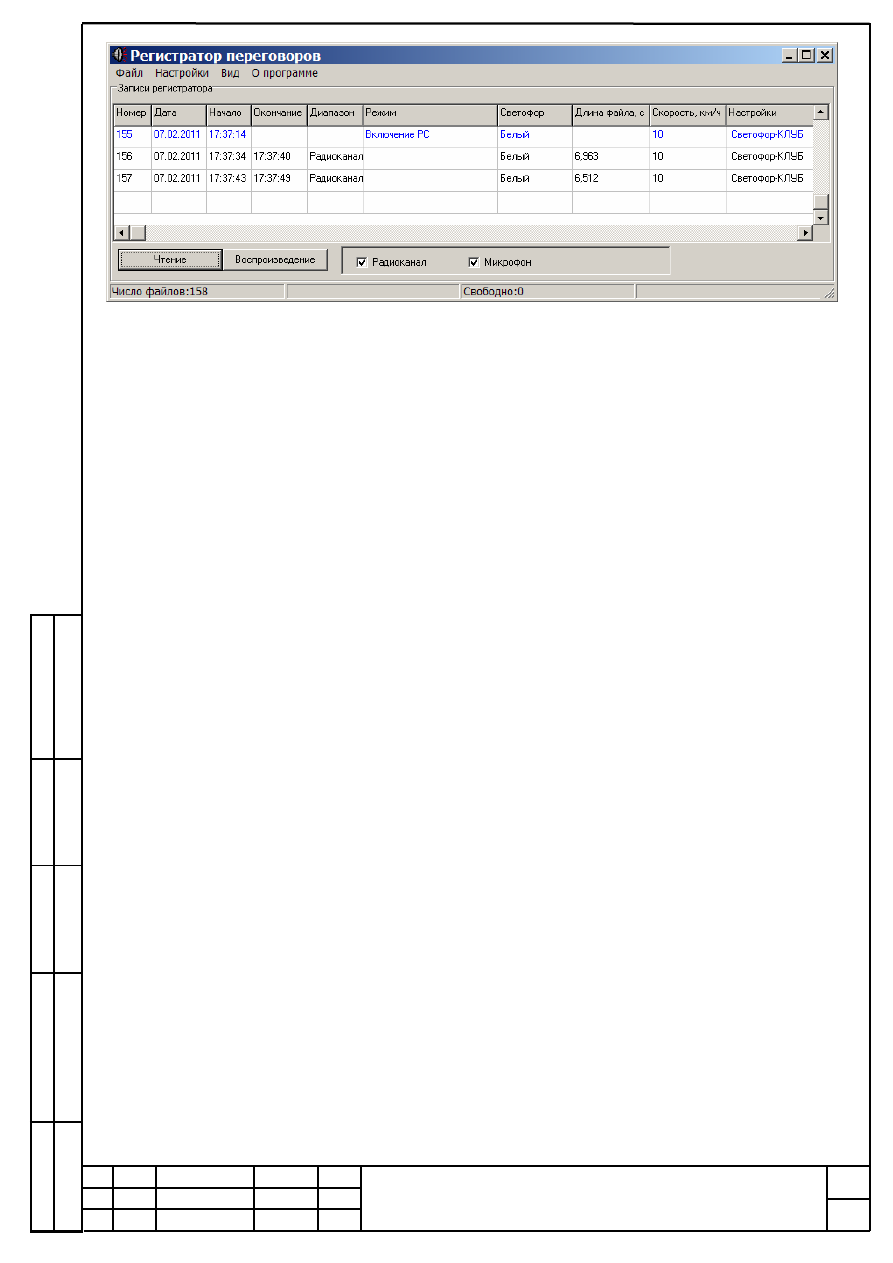

После запуска на исполнение файла Registrator_new2.exe на экране монитора ПК по-

является основное окно программы, внешний вид которого приведен на рисунке 2.55 (исходно
таблица будет пустой).

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

Рисунок

2.55

Внешний вид заполненной таблицы "Файлы регистратора" приведен на рисунке 2.55.
Основное окно программы содержит строку меню, таблицу "Файлы регистратора", в

которой отражается полная информация о записях в памяти устройства хранения информации,
управляющие кнопки "Чтение", "Воспроизведение", переключатели "Радиоканал", "Микрофон"
и строку состояния.

Назначение столбцов таблицы (см. рисунок 2.55):

в столбце "Номер" отображается номер файла в памяти регистратора;

в столбце "Дата" отображается дата создания файла;

в столбцах "Начало" и "Окончание" – время открытия и закрытия файла;

в столбце "Диапазон" – название источника, из которого осуществлялась запись;

в столбце "Режим" – информация о режиме работы;

в столбце "Светофор" – информация о состоянии внутрикабинного светофора;

в столбце "Длина файла, с" указывается длительность речевой информации в
секундах;

в столбце «Скорость» - значение скорости локомотива в км/ч (если локомотив
оборудован системой КЛУБ);

в столбце «Настройки» - значения опций.

В строке состояния отображается информация о количестве записей (число файлов) и о

количестве свободной для записи памяти устройства хранения информации.

Вся информация, накопленная в процессе работы аудио регистратора МАР, хранится в

файле info в корневом каталоге устройства хранения информации.

При отсутствии устройства хранения информации программа позволяет работать с ра-

нее сохраненными на жестком диске ПК данными (файл info может быть скопирован из устрой-
ства хранения информации в произвольную папку на жестком диске ПК стандартными средст-
вами Windows). Программа позволяет работать с файлами, скачанными программой Com_Net.

Для указания источника, откуда будет считываться файл info при работе с программой,

служит пункт "Выбор устройства" меню "Файл". Это может быть или имя логического диска,
присвоенное ОС устройству хранения информации, подключенному к ПК через считывающее
устройство, или имя папки на жестком диске ПК, в которой был сохранен файл. При этом про-
грамма выводит на экран диалоговое окно, вид которого приведен на рисунке 2.56.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

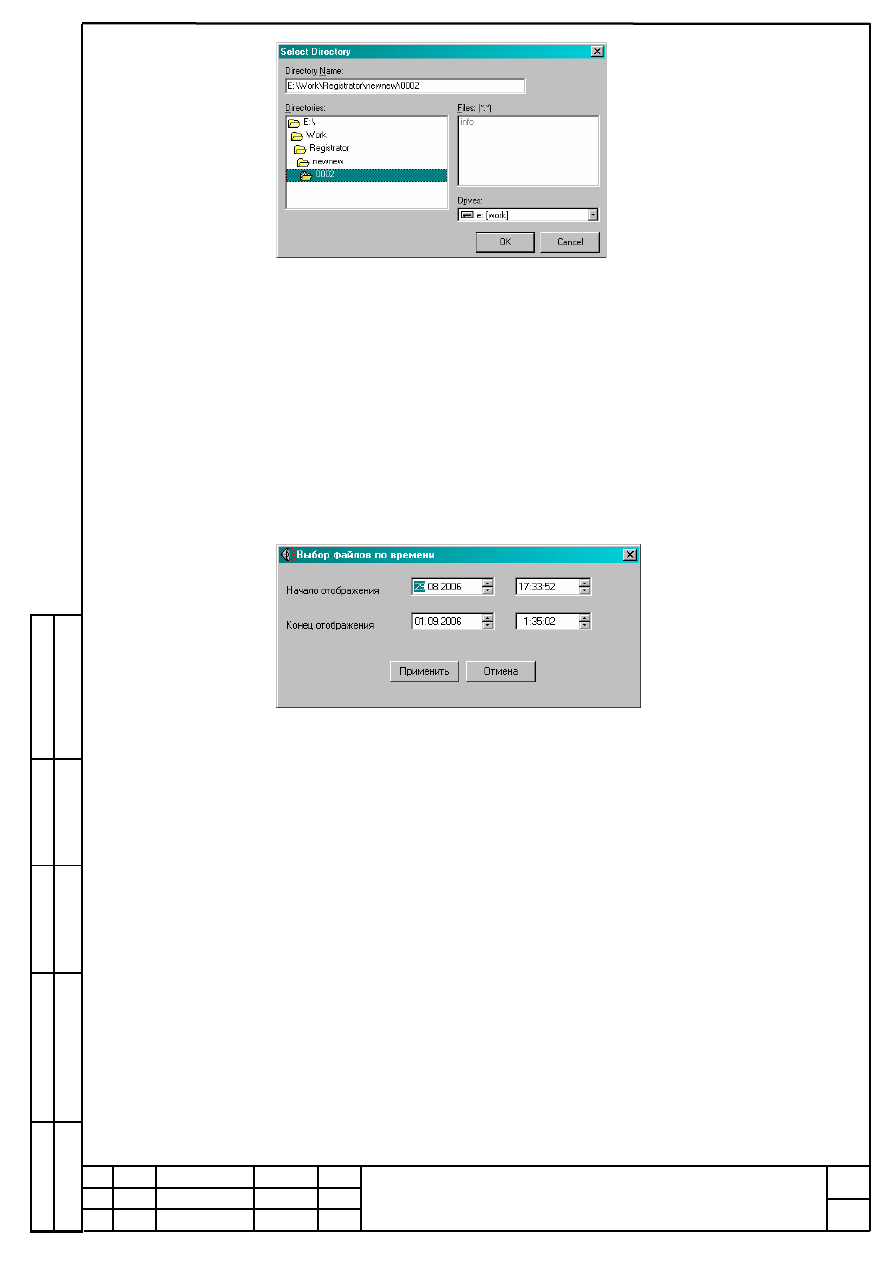

Рисунок

2.56 - Окно выбора источника для считывания информации

2.3.9.3 Отображение содержимого файла
Для считывания данных из файла нажмите кнопку "Чтение". При этом осуществляется

заполнение таблицы (см. рисунок 2.55). По окончании чтения данных в строке состояния ото-
бражается общее количество найденных записей.

С помощью меню "Вид" могут быть установлены два режима отображения файлов:

"Все файлы" (отображаются все файлы) и "Выбор по времени" (отображаются файлы за опре-
деленный промежуток времени). Вид окна установки промежутка времени для отображения
файлов показан на рисунке 2.57.

Рисунок

2.57 - Вид окна "Выбор файлов по времени"

2.3.9.4 Сохранение речевой информации в виде звукового файла
При необходимости можно сохранить речевую информацию на жестком диске ПК в

виде звукового ".wav" файла. Для этого выберите в таблице нужную запись и нажмите правую
клавишу мыши. При этом откроется контекстное меню, в котором выберите пункт "Запись в
формат wav". На экране появится окно для выбора каталога, в который будет записан файл (см.
рисунок 2.58).

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

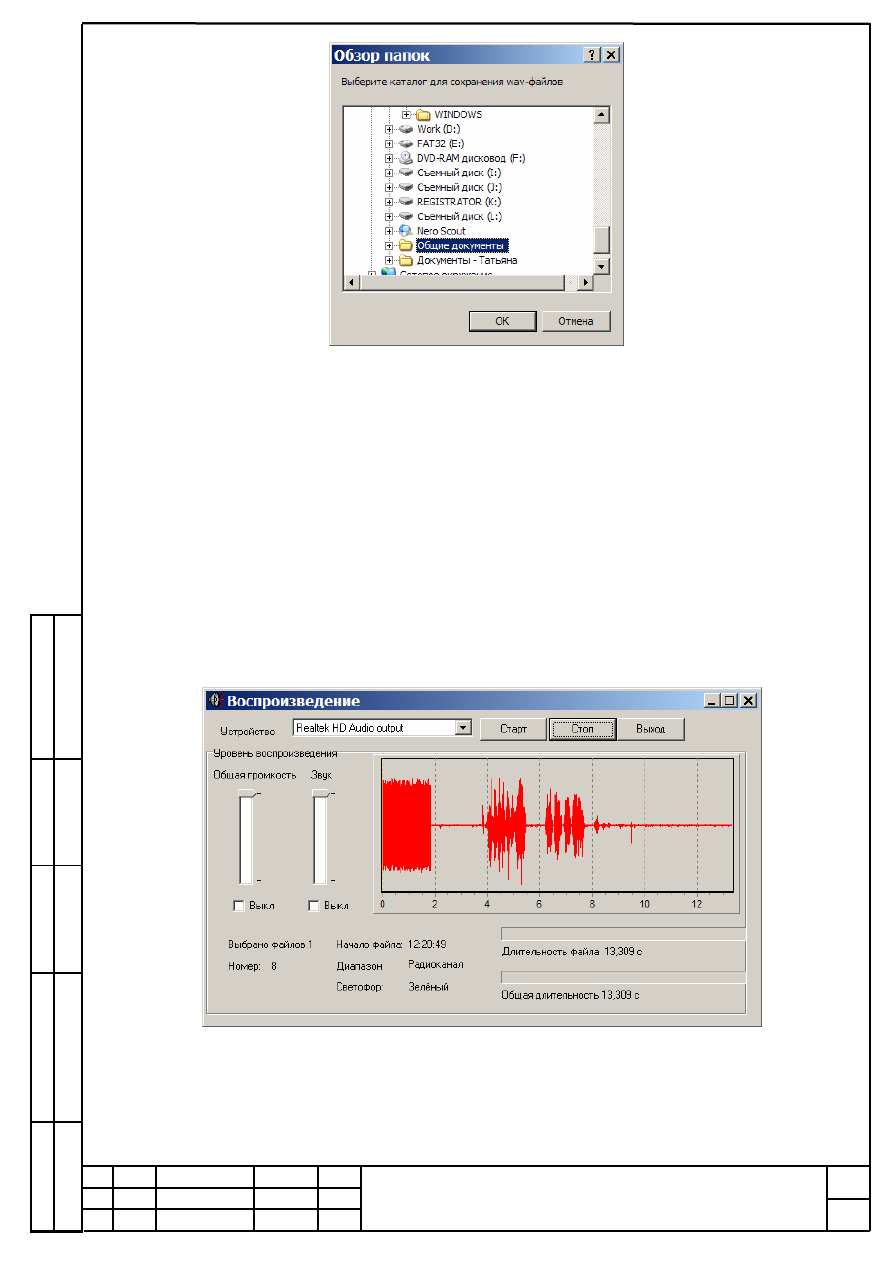

Рисунок

2.58 - Вид окна "Обзор папок

Укажите путь для записи файла и нажмите кнопку "ОК".
Имя файла формируется автоматически и включает в себя дату и время открытия, вре-

мя закрытия, условное обозначение источника для соответствующей записи регистратора ( р -
радиоканал; a-акустический файл переговоров в кабине).

Пример: файл р_210111_122132_122149.wav содержит записи радиоканала, сделанные

21 января 2011 года с 12ч 21мин 32с по 12ч 21 мин 49с.

2.3.9.5 Воспроизведение файлов
Для воспроизведения речевой информации, содержащейся в файле, выберите в таблице

один или несколько файлов и нажмите кнопку "Воспроизведение". При этом на экране откро-
ется окно "Воспроизведение", внешний вид которого представлен на рисунке 2.59.

Рисунок

2.59 - Вид окна "Воспроизведение"
