GENERAL MOTOR DIESEL LOCOMOTIVE. Manual - part 16

IRCAMTECH/2006/M/D/GM loco/1.0

55



Introduction hand book on GM locomotive                                                       February 2006

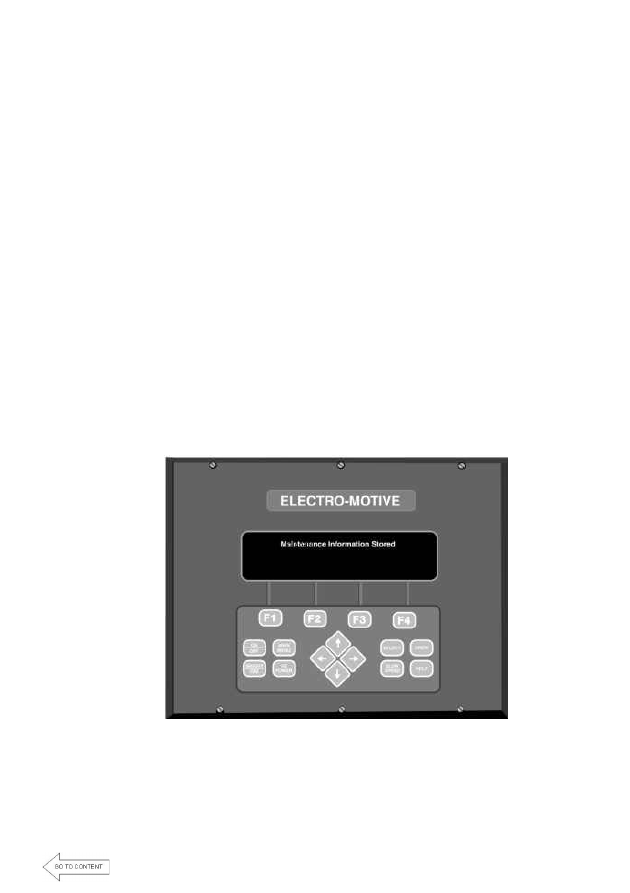

Thus the display diagnostic system is an interactive

device that provides an interface between EM 2000-control
computer and the driver.

5.  The computer provides massage for driver on the screen

indicating loco control, maintenance and trouble shooting
function.

6.  The computer is shaving four function keys F1, F2, F3 &

F4 which indicates to cutout traction motor or truck, reset a
fault or request more information about other stored data.

7.  The display screen displays crew messages under normal

operating conditions as well as problems occur on loco
such as:

♦  Engine speed up for low water temperature.

♦  Loco is not set up for the requested mode of operation.

♦  Power is limited.

♦  Some piece of equipment or system has failed and

protective function is active.

8.  Data can be downloaded.




IRCAMTECH/2006/M/D/GM loco/1.0

56



Introduction hand book on GM locomotive                                                       February 2006

MAJOR EQUIPMENTS OF GM LOCOMOTIVES



The GM locomotive equipped with the following special

features equipments in constitutional aspect-

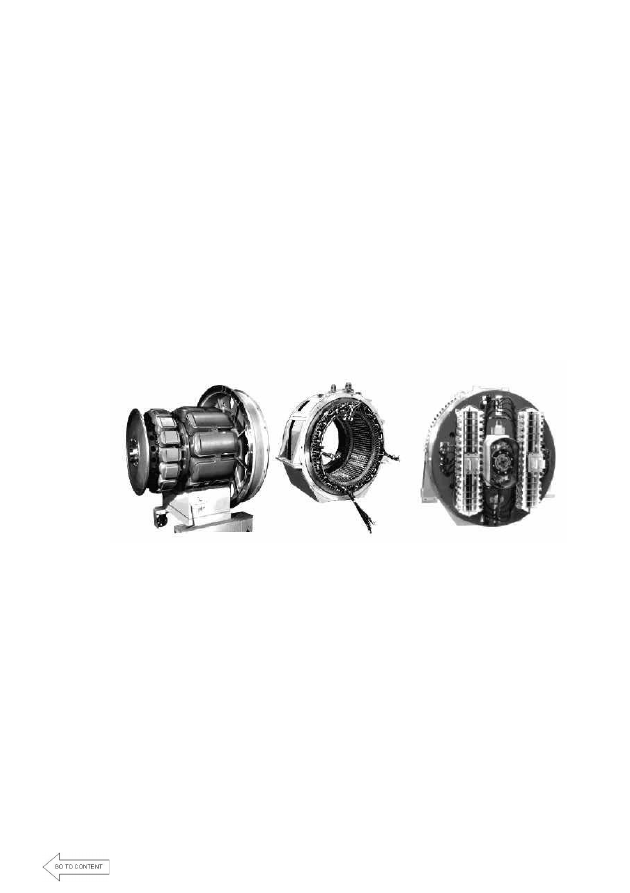

Main Alternator

The main alternator TA17 is a 3-phase, 10 pole, 90

slots machine equipped with two independent and interwoven
sets of stator winding. The main alternator construction is such
that it is basically two alternators in one -  two sets of stator
windings, permanently connected in series, work with a
rotating field common to both the windings in order to provide
higher alternator output voltage, which is a basic requirement
of a low current high voltage alternator used on AC-AC
locomotives.

Main Alternator


The diesel engine drives the main alternator. The main

alternator converts the mechanical power of diesel engine into
electrical power. The internal rectifier bank of the main
alternator converts alternating current into direct current there
by providing a DC power output. The DC power output from
the main alternator is called the DC link voltage and is applied
to the traction inverters. DC link voltage varies with the engine
speed from 600 V DC at idle to 2600 V DC at full speed. The
inverter changes DC into variable AC power.



IRCAMTECH/2006/M/D/GM loco/1.0

57



Introduction hand book on GM locomotive                                                       February 2006

Alternator and Traction Motor Blower

The Main Alternator Blower and Traction Motor Blower

share a common housing mounted on the front side of the
auxiliary generator. Although both the blowers are mounted on
the auxiliary generator shaft an internal partition separates the
two blower portions. Air is drawn from the central air
compartment into the alternator blower close to the auxiliary
generator and pass through a duct to the main alternator air
box. Air from alternator blower first cools the main alternator
rectifier banks then passes internally through the alternator
and companion alternator to the engine room. This creates a
slight positive pressure to keep the dirt from entering the
engine room.

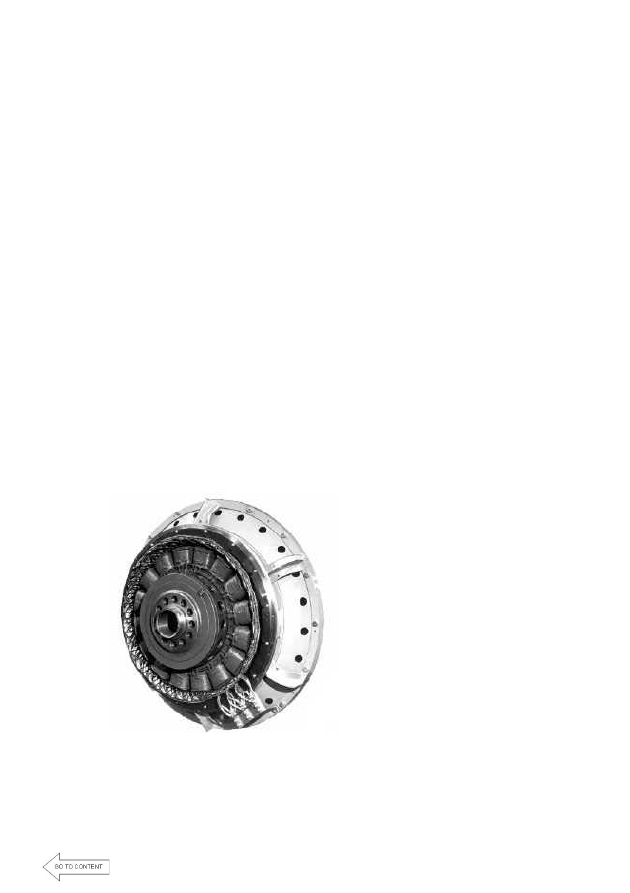

Companion Alternator
Companion alternator is a three phase AC steady state
alternator of 250 kVA rating, which is physically connected but
electrically independent of the main alternator. The companion
alternator rotor field is excited directly by auxiliary supply of the
locomotive. It receives the excitation current from the auxiliary
alternator through a pair of slip rings, which are located
adjacent to the slip rings of the main alternator.

The companion

alternator develops power
whenever the diesel engine
is running. The output
voltage is directly
proportional to the speed of
rotation but varies  to some
extent with change in
alternator temperature and
load. It is used for excitation
of the main alternator as well
as for supply to Inertial
(dustbin) blower, TCC1 and

TCC2 blower motor, TCC electronic blower, 55-220 V AC for
radiator fans and various control circuits. An AC auxiliary

IRCAMTECH/2006/M/D/GM loco/1.0

58



Introduction hand book on GM locomotive                                                       February 2006

alternator of 18 kW rating is used for meeting the auxiliary and
control system load.

Inertial Blower (Dustbin Blower)

Outside air is cleaned by Inertial (dustbin) Blower,

before it enters central air cabinet. In the Inertial Blower there
are two inertial filter panels, one mounted on either side of the
locomotive. Outside air is drawn rapidly through the tubes
which contains specially designed vanes that induce a
spinning motion to the contaminated incoming air. Dirt and
dust particles, because they are heavier than air are thrown to
the outer wall of the tube and carried to the bleed duct where it
is removed by the scavenging action of the Inertial blower and
expelled through the roof of the locomotive. The resulting
clean air continues on through the smaller diameter portion of
the tube where the air is again caused to swirl by internal
vanes. The particles are carried to the bleed duct and the
resulting clean air enters the central air compartment.

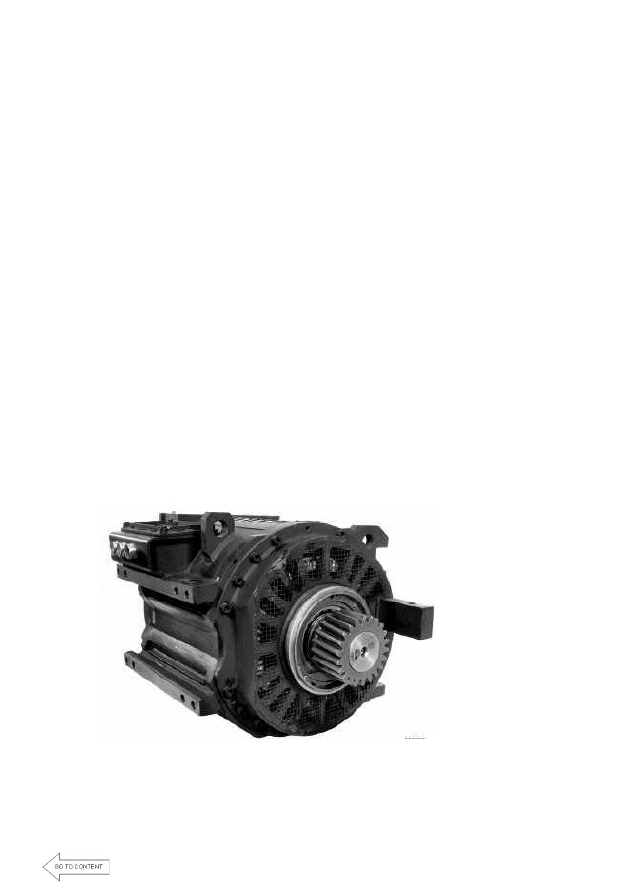

AC Traction Motors

AC-AC transmission has the advantage of high

adhesion and high tractive effort, maintenance free Siemens

ITB  -  2622  -
0TA02 Three
phase AC
traction motors,
high reliability
and availability
and higher

energy

efficiency. A
specialty of this
motor is that
there is no
separate stator
frame resulting
