Демонтаж и монтаж

В рамках конструирования гасителя колебаний для каждого прибора ZF Sachs определяются т.н.

признаки оснащения для клапанов поршня и клапана основания.

Количество,  а  также  номера  для  заказов  запасных  частей  приведены  в  соответствующем  списке

запасных  частей  (см.  приложение).  Чертеж  продукта  и  инструментов  (см.  приложение)  также

прилагаются.



3.1  Используемое демпферное масло

Данные о производителе / поставщике

Продавец:

FUCHS EUROPE SCHMIERSTOFFE GmbH
Friesenheimer Str. 15
D - 68169

Маннхайм

тел. : 0621/3701-0 (коммутатор)
факс: 0621/3701-570

Горячая линия:





тел.: 0621/3701-333 или 0621/3701-0 (коммутатор)



Торговое наименование продукта

TITAN SAF 1579 EU 175



Физические и химические свойства

Форма:

жидкая

Цвет:

голубой

Запах:

специфический

Точка кипения/

точка плавления/диапазон плавления:  не определено

Точка кипения:

не применяется

Точка воспламенения:

166°C (

в соответствии с EN ISO 2592)

Температура распада:

не определено

Самовоспламенение:

не самовоспламеняется

Опасность взрыва:

взрывоопасности нет

Плотность:

0,83

г/см³  при  15°C  (в  соответствии  с  DIN

51757)

Вязкость (кинематическая):

11 мм²/с при 40°C (в соответствии с DIN 51562)



По запросу может быть выслан полный паспорт техники безопасности.



21/49



3.2

Детали и узлы гасителя колебаний

Поз. Наименование

Поз. Наименование

20

Конструкция штока поршня

30

Шток поршня

680

Резиновый подшипник

40

Крышка защитной трубы

690

Сферический блок

730

Втулка

700

Резиновый буфер

740

Резиновый буфер

710

Крепежная втулка

750

Тарелка крепления

720

Крепежная перемычка

760

Пружинное стопорное кольцо

130

Опорный диск

770

Тарелка крепления (диск)

140

Пружинное стопорное кольцо

780

Шестигранная гайка с клеммой

150

Предохранительное кольцо Seeger

790

Защитный колпачок

130

Опорный диск

140

Пружинное стопорное кольцо

150

Предохранительное кольцо Seeger

Поз. Наименование

Поз. Наименование

220

Конструкция поршня

210

Кольцо

230

Поршень

220

Конструкция поршня

240

Кольцо поршня

230

Поршень

290

Винт клапана

240

Кольцо поршня

300

Диск клапана

290

Винт клапана

310

Винтовая пружина (сторона тяги)

300

Диск клапана

320

Диск (постоянный пропуск)

310

Винтовая пружина (сторона тяги)

330

Диск (постоянный пропуск)

320

Диск (постоянный пропуск)

350

Винтовая пружина (сторона давления)

330

Диск (постоянный пропуск)

360

Диск (постоянный пропуск)

340

Диск (постоянный пропуск)

370

Диск (постоянный пропуск)

350

Винтовая пружина (сторона давления)

400

Шестигранная гайка М6

360

Диск (постоянный пропуск)

420

Гайка поршня

370

Диск (постоянный пропуск)

380

Диск (постоянный пропуск)

390

Гайка М4

Поз. Наименование

400

Шестигранная гайка М4

160

Диск

420

Гайка поршня

170

Диск 6

180

Диск

190

Упругая шайба

200

Упругая шайба

230

Поршень

240

Кольцо поршня

250

Упругая шайба

260

Упругая шайба

270

Диск

280

Диск 6

420

Гайка поршня

Поршень с клапаном винтовой

пружины (4 клапана)

Поршень с клапаном винтовой

пружины (6 клапанов)

Поршень с клапаном и упругой шайбой

Конструкция штока поршня плюс крепление

Крепление проушин

Крепление штифта

Комплект поршня



22/49





Поз.

Наименование

Поз. Наименование

10

Конструкция внешней трубы

10

Конструкция внешней трубы

800

Резиновый подшипник

850

Диск

810

Сферический блок

860

Втулка

820

Резиновый буфер

870

Резиновый буфер

830

Крепежная втулка

880

Крепежная тарелка

840

Крепежная перемычка

890

Стопорное кольцо

930

Наклейка (горизонтальный носитель)

900

Крепежная тарелка (диск)

910

Шестигранная гайка с клеммой

920

Защитный колпачок

930

Наклейка (горизонтальный носитель)

Поз.

Наименование

Поз. Наименование

430

Основание клапана

520

Диск 8

440

Центровочный штифт (гор. Гаситель)

530

Винт клапана

450

Диск

540

Диск

460

Упругая шайба

550

коническая пружина

470

Упругая шайба

560

диск клапана

480

Диск (постоянный пропуск)

570

центровочное кольцо

490

Упругая шайба

575

магнит

500

Упругая шайба

580

цилиндрическая трубка

510

Упругая шайба 0,1

590

Медное кольцо (горизонтальный гаситель)

Поз.

Наименование

Поз. Наименование

50

Конструкция кольца с резьбой

630

Конструкция защитной трубы

60

Кольцо с резьбой

640

Защитная труба

70

Уплотнение шатуна

650

Кольцо

90

Угловое кольцо

660

Табличка

100

Кольцо О

670

Глухая заклепка Pop

110

Направляющая шатуна поршня

120

Противопенное кольцо

Крышка гасителя с комплектом

направляющих

Конструкция защитной трубы

Основание клапана с цилиндрической трубой



Используемые комплектующие зависят от версии гасителя колебаний,

соответствующие номера частей SACHS приведены в списке частей.



23/49

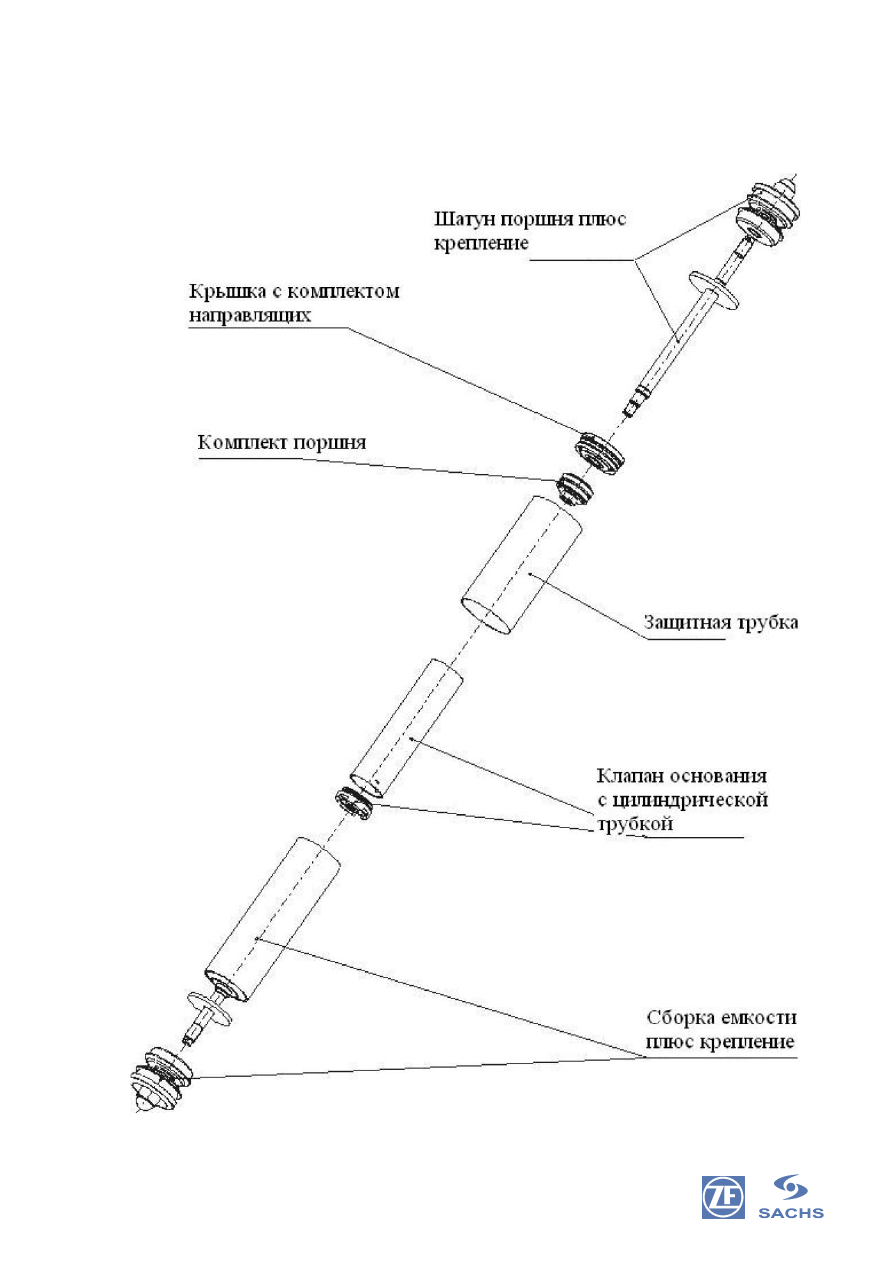

3.2.1  Чертежи

3.2.1.1

Гасители колебаний со штифтовым креплением
