№	Номер детали	Наименование запчасти
1	LD1706265-474A	Подшипник выключения сцепления
2	LD1706241-474A	Зажим вилки сцепления
3	LD1706221-474A	Опора выключения сцепления
4	LD1706226-474A	Кронштейн возвратной пружины вилки сцепления
5	LD1706269-474A	Возвратная пружина вилки сцепления
6	Q/JZ0904	Болт
7	LD1706211-474A	Вилка сцепления
8	LD1706231-474A	Зажим подшипника выключения сцепления

Запчасти: Привод управления сцеплением для BAW-33463 Tonik

Привод управления сцеплением для BAW-33463 Tonik (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1602N100A01	Педаль сцепления в сборе
2	1602N070A01	Трос привода сцепления в сборе

Запчасти: Картер КПП в сборе для BAW-33463 Tonik

Картер КПП в сборе для BAW-33463 Tonik (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	LD1700111-AK	Картер сцепления с передней крышкой КПП в сборе
2	LD1700112-FK	Картер передний КПП в сборе
3	LD1700113-RK	Картер задний КПП в сборе

Запчасти: Валы и шестерни КПП для BAW-33463 Tonik

Валы и шестерни КПП для BAW-33463 Tonik (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	JM5-100A/B-1701111-01	Вал входящий
2	JM5-100A/B-1701230-01	Шестерня ведущая 3 передачи в сборе
3	JM5-100A/B-1701241-01	Шестерня ведущая 4 передачи
4	SC7080-K253024	Подшипник игольчато-роликовый 4 передачи
5	JM5-100A/B-1709402-01	Подшипник входящего вала задний
6	JM5-100A/B-1709401-01	Подшипник входящего вала передний
7	JM5-100A/B-1709455-01	Подшипник игольчато-роликовый 3 передачи
8	JM5-100A/B-1709110-01	Уплотнение входящего вала
9	JM5-100A/B-1709512-01	Кольцо стопорное заднего подшипника входящего вала
10	JM5-74C-1709506-C1	Кольцо стопорное переднего подшипника входящего вала
11	JM5-100A/B-1709451-01	Подшипник игольчато-роликовый входящего вала
12	LD1709513-474A	Кольцо стопорное переднего подшипника входящего вала
13	LD1701120-474A	Главный вал в сборе
14	LD1701751-474A	Пластина прижимная переднего подшипника главного вала
15	LD1709321-474A	Болт крепления пластины прижимной переднего подшипника главного вала
16	LD1709406-474A	Подшипник передний главного вала
17	LD1709506-465A	Кольцо стопорное заднего подшипника главного вала
18	LD1709514-474A	Кольцо стопорное переднего подшипника главного вала
19	LD1709407-474A	Подшипник задний главного вала
20	LD1701131-474A	Вал промежуточный
21	LD1701311-474A	Шестерня промежуточная 1 передачи
22	LD1701321-474A	Шестерня промежуточная 2 передачи
23	LD1701371-474A	Шестерня промежуточная
24	LD1709453-474A	Подшипник игольчато-роликовый 1 передачи
25	LD1701391-474A	Втулка заднего подшипника промежуточного вала
26	LD1709503-474A	Кольцо стопорное внешнее заднего подшипника промежуточного вала
27	LD1709302-474A	Гайка промежуточного вала
28	LD1709403-474A	Подшипник передний промежуточного вала
29	LD1709404-474A	Подшипник задний промежуточного вала
30	LD1709452-474A	Подшипник игольчато-роликовый 2 передачи
31	LD1709505-474A	Кольцо стопорное переднего подшипника промежуточного вала
32	LD1709509-474A	Кольцо стопорное заднего подшипника промежуточного вала
33	LD1700405-474A	Синхронизатор в сборе 1-2 передач
34	LD1700404-474A	Синхронизатор в сборе 3-4 передач
35	LD1700406-474A	Синхронизатор в сборе 5 передачи
36	LD1700407-474A	Привод спидометра в сборе
37	LD1709191-474A	Кольцо уплотнительное подшипника привода спидометра
38	LD1709140-474A	прокладка масляная привода спидометра
39	LD1709508-474A	Кольцо стопорное ведущей шестерни привода спидометра
40	Q/JZ0904	Болт
41	GB308-89	Шарик стальной
42	LD1709592-474A	Кольцо коническое задней передачи
43	LD1709521-474A	Кольцо стопорное синхронизатора 1-2 передач
44	LD1709522-474A	Кольцо стопорное синхронизатора 3-4 передач
45	LD1709524-474A	Кольцо стопорное синхронизатора 5 передачи
46	LD1709201-474A	Прокладка вала передачи заднего хода
47	LD1709202-474A	Прокладка винта вала передачи заднего хода
48	LD1703121-474A	Шестерня ведущая привода спидометра
49	LD1701511-474A	Вал задней передачи
50	LD1701560-474A	Шестерня передачи заднего хода в сборе
51	LD1709351-474A	Винт вала передачи заднего хода

Запчасти: Вилки и штоки переключения передач для BAW-33463 Tonik

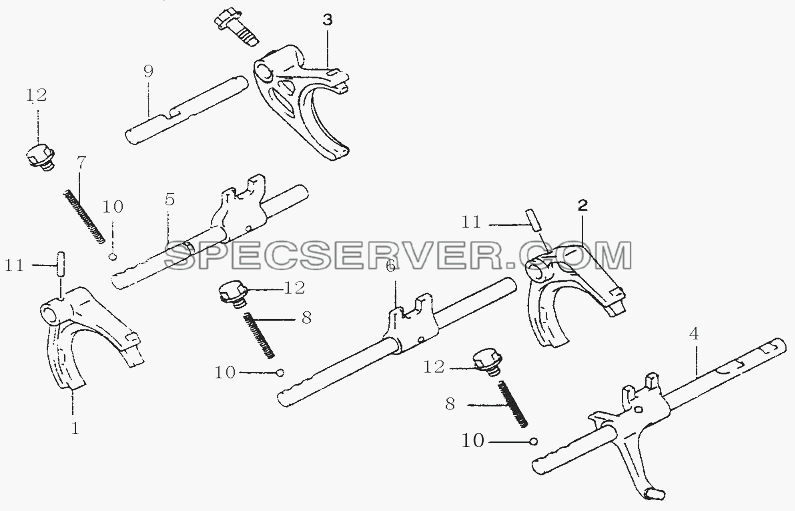

Вилки и штоки переключения передач для BAW-33463 Tonik (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	LD1702211-474A	Вилка переключения 1-2 передачи
2	LD1702281-474A	Вилка переключения 3-4 передачи
3	LD1702231-474A	Вилка переключения 5 передачи
4	LD1702460-474A	Шток переключения передачи заднего хода в сборе
5	LD1702270-474A	Шток переключения 1-2 передачи
6	LD1702280-474A	Шток переключения 3-4 передачи
7	LD1702491-474A	Пружина механизма переключения длинная
8	LD1702492-474A	Пружина механизма переключения короткая
9	LD1702441-474A	Шток переключения 5 передачи
10	GB308-89	Шарик стальной
11	LD1709802-474A	Штифт вилки переключения
12	LD1709323-474A	Болт стопорный механизма переключения

Механизм переключения передач для BAW-33463 Tonik (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	1703N030A03	Рукоятка в сборе
2	1022DEF-1703040	Чехол защитный в сборе
3	Q1800820	Болт фланцевый шестигранный
4	1703N070A05	Тяга передающая троса переключения
5	Q40108	Шайба плоская
6	Q5002016	Шплинт
7	Q340B08	Гайка шестигранная
8	Q40308F9	Шайба пружинная
9	1703N060A05	Кулиса переключения передач в сборе
10	1703N050A01	Кронштейн крепления в сборе
11	1703014-K2B	Основание кулисы
12	Q2714816F30	Винт крестовидный самонарезающий
13	Q40208	Шайба
14	Q2716316	Винт крестовидный самонарезающий
15	Q150B0620	Болт шестигранный
16	1703N072A02	Кронштейн
17	3090BTT-3506851	Зажим
18	Q150B0845	Болт шестигранный
19	Q32008	Гайка шестигранная фланцевая
20	Q150B0830	Болт шестигранный
21	1030DFH2-1703061	Зажим тросов переключения
22	Q32006	Гайка фланцевая шестигранная
