83



Коэффициент  безопасности  К

б

 =  К

д1

К

д2

,  где  К

д1

,  К

д2

–  коэффициенты

динамических  нагрузок.  Первый  учитывает  влияние  на  долговечность
подшипника  динамической  нагрузки  в  зацеплении  зубчатых  колес,
возникающей  из-за  погрешностей  их  изготовления,  второй – динамических
нагрузок  в  агрегатах  трансмиссии,  возникающих  вследствие  колебаний,
возбуждаемых  двигателем,  и  воздействий  дороги  при  движении  автомобиля.
Подшипники  выходных  валов,  расположенные  рядом  с  фланцем  крепления
карданного  вала,  а  также  подшипники  дифференциала  дополнительно
испытывают динамическую нагрузку, обусловленную колебаниями карданного
вала  и  дифференциала.  Приближенно  значение  коэффициента  К

д1

  можно

определить  по  табл. 4.7. Можно  принимать:  К

д2

=1,2  для  подшипников,

расположенных  рядом  с  фланцем  крепления  карданного  вала;  К

д2

=1,5  для

подшипников дифференциала; К

д2

= 1–1,2  для прочих подшипников агрегатов

трансмиссии  (в  зависимости  от  вида  трансмиссии  и  особенностей  подвески
агрегата).

Таблица 4.7

Приближенные значения коэффициента внутренних

динамических нагрузок подшипников качения

1

д

K



1

д

K



при включенной ступени в коробке передач

Агрегат

трансмиссии

Кол-во зубчатых

колес на валу,

работающих

одновременно

Низшей или

соседней с ней

Промежуточ

ный

Низшей или

соседней с ней

Коробка передач

   1
   2

1,1
1,15

1,15…1,25

1,2…1,3

1,3
1,4

Главная передача

   1
   2

1,0
1,05

1,05…1,15

1,1…1,2

1,2
1,25

Раздаточная
коробка

   1
   2

1,05
1,1

1,1…1,2

1,15…1,25

1,25
1,3


Примечание:  Для  подшипников  соответствующих  агрегатов  гидромеханической

трансмиссии указанное значение следует возвести в степень 0,5.


Коэффициент  температуры  K

т

  учитывает  влияние  теплового  режима

работы  подшипника  на  его  долговечность.  В  агрегатах  трансмиссии  автомо-
билей температура   масла   ограничивается   обычно 100 °С,  поэтому  можно
принимать К

т

 = 1.

Коэффициент  материала  К

м

  учитывает  влияние  поверхностной  твердости

деталей, выполняющих роль беговых дорожек, на долговечность подшипника.
Для подшипников с внутренним и внешним кольцом К

м

= 1. Для подшипников

без одного или обоих колец К

м

 определяют по графику (рис.4.2) в зависимости

от  поверхностной  твердости  деталей,  выполняющих  роль  беговых  дорожек.
Частота вращения подшипника за 1 км пробега автомобиля n

1

 = [500/(

o

r

π

) ]u

п.к

,

где  u

п.к

 – передаточное  число  участка  трансмиссии  от  рассчитываемого

подшипника до ведущих колес.





84



Динамическая грузоподъемность подшипника С – расчетная нагрузка (ра-

диальная  для  радиальных  и  радиально-упорных  подшипников  и  осевая  для
упорных  и  упорно-радиальных),  которую  подшипники  могут  выдержать  в
течение  расчетного  срока  службы,  соответствующего 1 млн.  оборотов  внут-
реннего  кольца.  Расчетный  срок  службы  соответствует  числу  оборотов,  при
котором  не  появляется  признаков  усталости  металла  не  менее,  чем  у 90 %
подшипников  данной  группы,  находящихся  в  одинаковых  условиях.  Значения
С  для  стандартных  подшипников  приведены  в  справочниках;  для
нестандартных – рассчитывают по формулам, приведенным в ГОСТ 18855–82.

Расчет      подшипников      при

статическом   нагружении

.  Рабо-

тоспособность  подшипника  при
статическом  нагружении  обеспе-
чивается,

если

выполняется

условие



мо

бо

о

о

F

C

Κ

Κ

≥

,           (4.39)

где  С

0

 – статическая  грузо-

подъемность  подшипника,  Н; F

о

 –

эквивалентная  статическая  наг-
рузка,  Н; F

бo

 – коэффициент  безо-

пасности

при

статическом

нагружении;  К

мо

 – коэффициент

материала. Статическая грузоподъ-
емность С

о

– статическая нагрузка,

(радиальная  для  радиальных  и
радиально-упорных  и  осевая  для
упорных  подшипников),  вызы-
вающая  в  наиболее  нагруженной

зоне  контакта  общую  остаточную  деформацию  тела  качения  и  колец,  равную
0,0001   диаметра   тела   качения.  Для   стандартных    подшипников   значения
С

о

  приведены  в  справочниках;  для  нестандартных – рассчитывают  по

формулам, приведенным в ГОСТ 18854–73.

Эквивалентная  статическая  нагрузка  F

о

,  определяется  исходя  из

радиальной  F

rо

  и  осевой  Р

α

о

  нагрузок  на  подшипник,  которые  находят  в

результате  статического  расчета  узла.  При  этом  расчет  выполняют  по
максимальному  динамическому  моменту  M

jmax

    на      входном  валу  узла.

Формулы  для  расчета  F

0

  подшипников  различных  видов  приведены  в

справочниках.  В  частном  случае,  относящемся  к  подшипникам  ступиц
зубчатых  колес  постоянного   зацепления  вторичного   вала   коробок передач,
F

о

 = F

ro

,  где  F

r

–  геометрическая  сумма  окружного  и  радиального  усилий  в

соответствующем зубчатом зацеплении.

Коэффициент безопасности К

бо

 при расчете указанных выше подшипников

можно  принимать  равным  единице.  Коэффициент  материала  К

мо

  при

отсутствии одного кольца или обоих определяется по рис. 4.9 в зависимости от

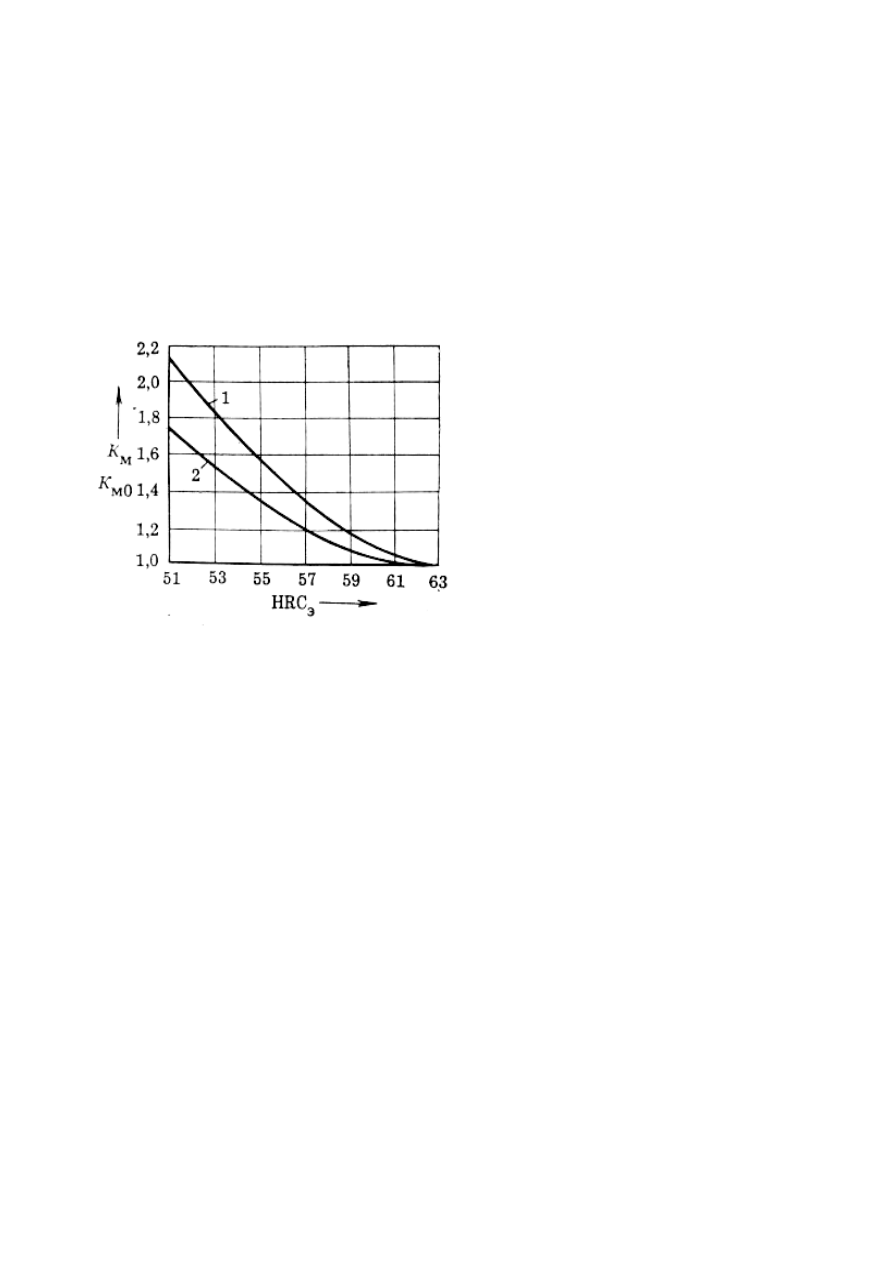

Puc.  4.9.   Зависимость      коэффициентов
материала от твердости его поверхности:
1 – при  расчете  долговечности   подшипника;
2 – при  расчете  подшипника  по  статической
нагрузке





85



з/ход

R

8



R

4



R

6

P

г

F

8

P

в

8

Q

6

F

6

F

4



Q

4

r

д4



r

д6



d

e

f

g

h

поверхностной  твердости  детали,  на  которую  установлены  тела  качения.  Для
подшипников с кольцами К

мо

= 1.





5. РАСЧЕТ ВАЛОВ НА ПРОЧНОСТЬ



5.1.Определение усилий, действующих на шестерни


Валы коробки передач рассчитываем на прочность, а так же определяем их

прогиб  и  углы  наклона  на  каждой  передаче  в  вертикальной  и  горизонтальной
плоскостях.

Так  как  шестерни  постоянного  зацепления  и  шестерни  третьей  и  второй

передачи имеют винтовые зубья, то кроме окружных и радиальных усилий, на
указанных шестернях действуют еще и осевые усилия.

Определение  сил,  действующих  нормально  к  поверхности  зуба

производим  с  учетом  угла  трения    φ,  равного 5 °. На  рис. 5.1 представлена
схема действия сил на шестерни передач.



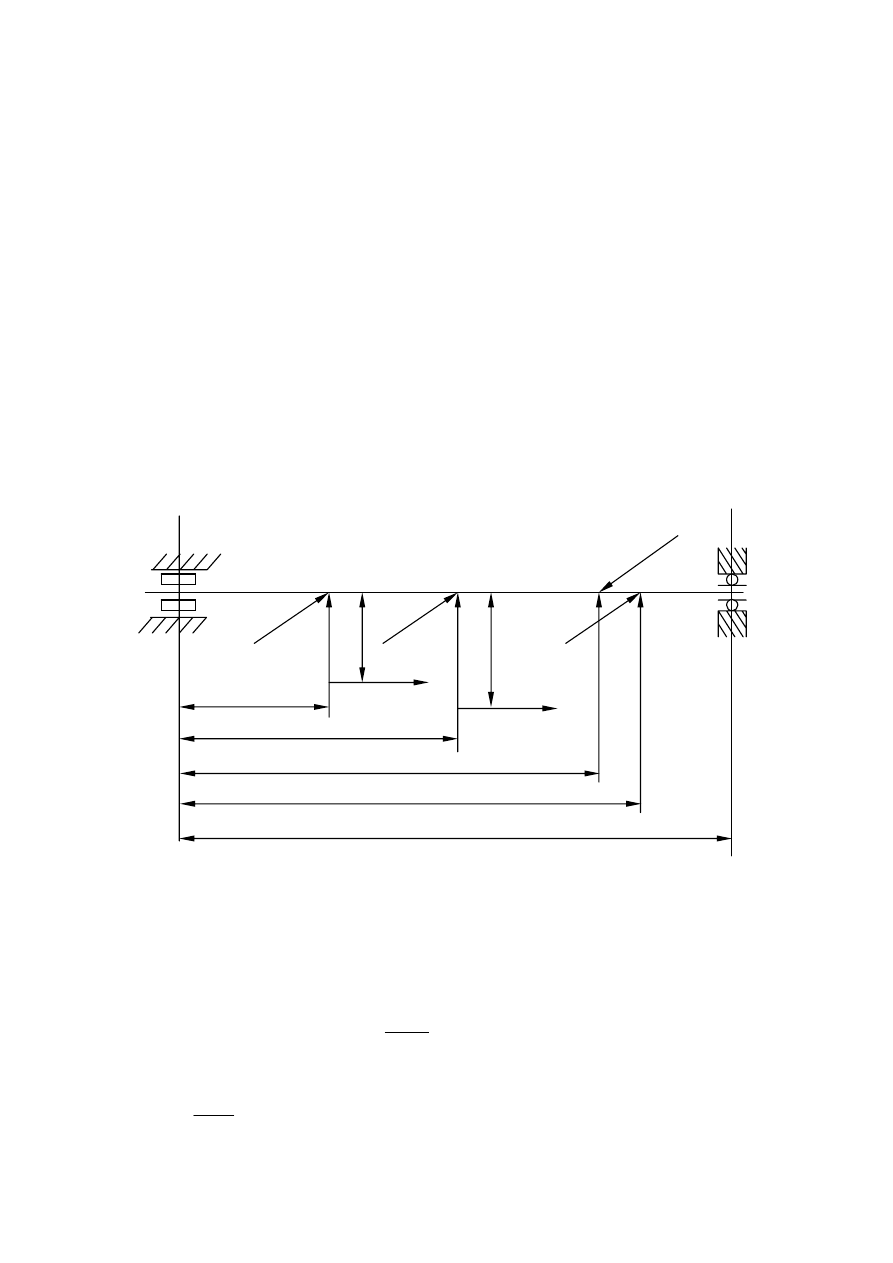

Рис. 5.1 Схема действия сил на вторичный вал на разных передачах


Здесь  F – окружное усилие. Угол

d

α

=

α

= 20° + 5° = 25°,     где

d

α

 = 20° –

угол зацепления;  φ  = 5° – угол трения.  td 25° = 0,46631;   cos

β

 = 0,87578; F

1

 –

представляет собой силу, направленную   перпендикулярно  к  профилю  зуба  в

точке      зацепления;  сила  F

1

 =

β

cos

F

;  радиальное  усилие R = F

1

 tdα;  осевое

усилие  ,  согласно  рис. 5.1, определится  из  выражения: F

t β.  Окружное

усилие

di

ima

r

T

F

=

кг;  где    Т – крутящий  момент  на  передачах, r

di

 – радиус

делительной окружности шестерни данной передачи.





86



Крутящий момент на валах:

Первичный вал Т

1

 = Т

max

= 170,0 Нм.

Промежуточый вал Т

II

 = T

max



7

,

362

15

32

0

,

170

z

z

1

2

=

=

Нм.

Вторичный вал, четвертая передача Т

прIV

 = Т

max

= 170,0 Нм.

Третья передача Т

прIII

i

III

 = Т

max

= 170,0· 158  = 268,6 Нм.

Вторая передача Т

прII

 = Т

max

· i

II

= 170,0· 2,641  = 449,0 Нм.

Первая передача Т

прI

 = Т

max

· i

I

 = 170,0· 4,124  = 701,1 Нм.

Задний ход Т

пр з/х

 = Т

max

· i

 з/х

 = 170,0· 5,224  = 888,0 Нм.

    Некоторые  данные  по  шестерни  и  действующие  на  них  усилия,

подсчитанные по приведенным формулам сводим в таблицу 5.1.

Таблица 5.1

Усилия, действующие на шестерни коробки передач





Шестерни

1-2

постоян-

ного за-

цепления

Шестерни

3-4 третьей

передачи

Шестерни

5-6 третьей

передачи

Шестерни

7-8 первой

передачи

Шестерни

7-9 зад-

него хода

Шестерни

10-8 зад-

него хода

1

2

3 4 5 6

7

Угол
давления

α



25°



25° 25°

25°

25°

25°

Угол наклона
зубьев β

28°5ľ 45"

28°5ľ 45"

28°5ľ 45"

-

-

-

РН













Окружное
усилие

6620 7840  10080 13310 13810

17500

Радиальное
усилие

3525 4174 5367 6440 6440 816

RН













Осевое усилие

  кг

3650 4320  5560

-

-

-





5.2. Определение реакции на опорах валов


Значения  плеч  приложения  сил,  согласно  обозначениям  на  рис 5.1 будут

следующие: а = 185 мм; f = 135 мм; g = 90 мм; b = 27 мм; d = 156 мм; с =203 мм;
d  = 81 мм; h = 193 мм; к = 53 мм; e  = 102 мм; m  = 10 мм; n = 32 мм.


   а) Реакции на опорах вторичного вала

     При  передаче  через  вторичный  вал  крутящего  момента  одна  из

установленных  на  ней  шестерен  зацепляется  с  соответствующей  шестерней
промежуточного вала.
