Haima 7. Outline. Service Manual - part 1

Outline

Outline


How to use this manual ................................... GI-1

Subject scope ............................................. GI-1

Maintenance procedure ............................. GI-1

Symbols ..................................................... GI-3

Fault diagnostic procedure ........................ GI-3

Use of diagnostic steps..................................... GI-4

Use of basic inspection .............................. GI-4

Use of diagnostic diagram ......................... GI-5

Use of fault diagnostics ............................. GI-6

Order of versions ....................................... GI-7

Unit ................................................................... GI-8

Basic operation steps ....................................... GI-9

Protection of vehicle.................................. GI-9

Preparation  of  tools  and  measuring  apparatus
 ................................................................... GI-9

Special tools .............................................. GI-9

Check of oil leakage .................................. GI-9

Disconnection of negative cable of battery GI-9

Removal of parts ..................................... GI-10

Decomposition ........................................ GI-10

Checks during the disassembly ............... GI-10

Placement of parts ................................... GI-10

Cleaning of parts ..................................... GI-10

Assembly ................................................. GI-10

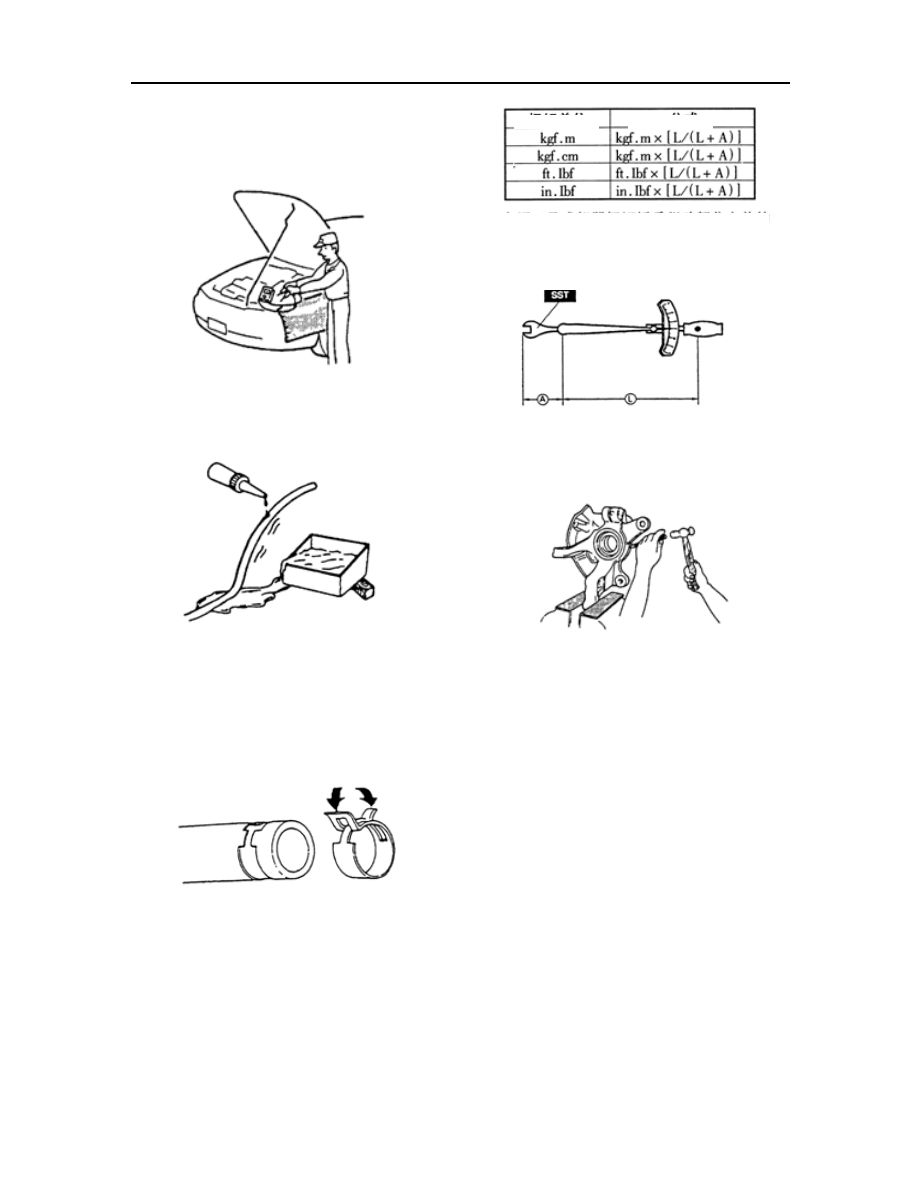

Adjustment .............................................. GI-11

Rubber parts and pipe .............................. GI-11

Hose clamp .............................................. GI-11

Formula of torque .................................... GI-11

Pliers........................................................ GI-11

Installation of radio system .......................... GI-12

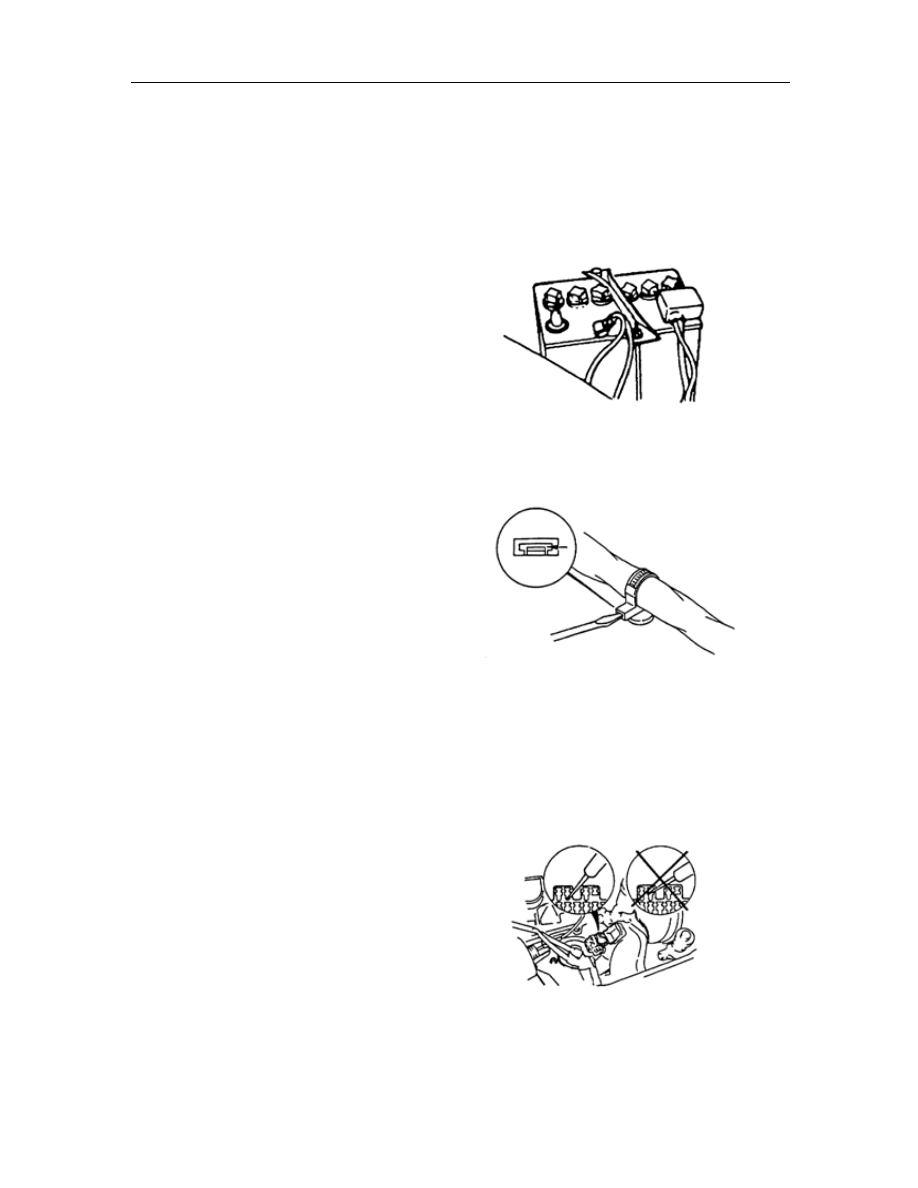

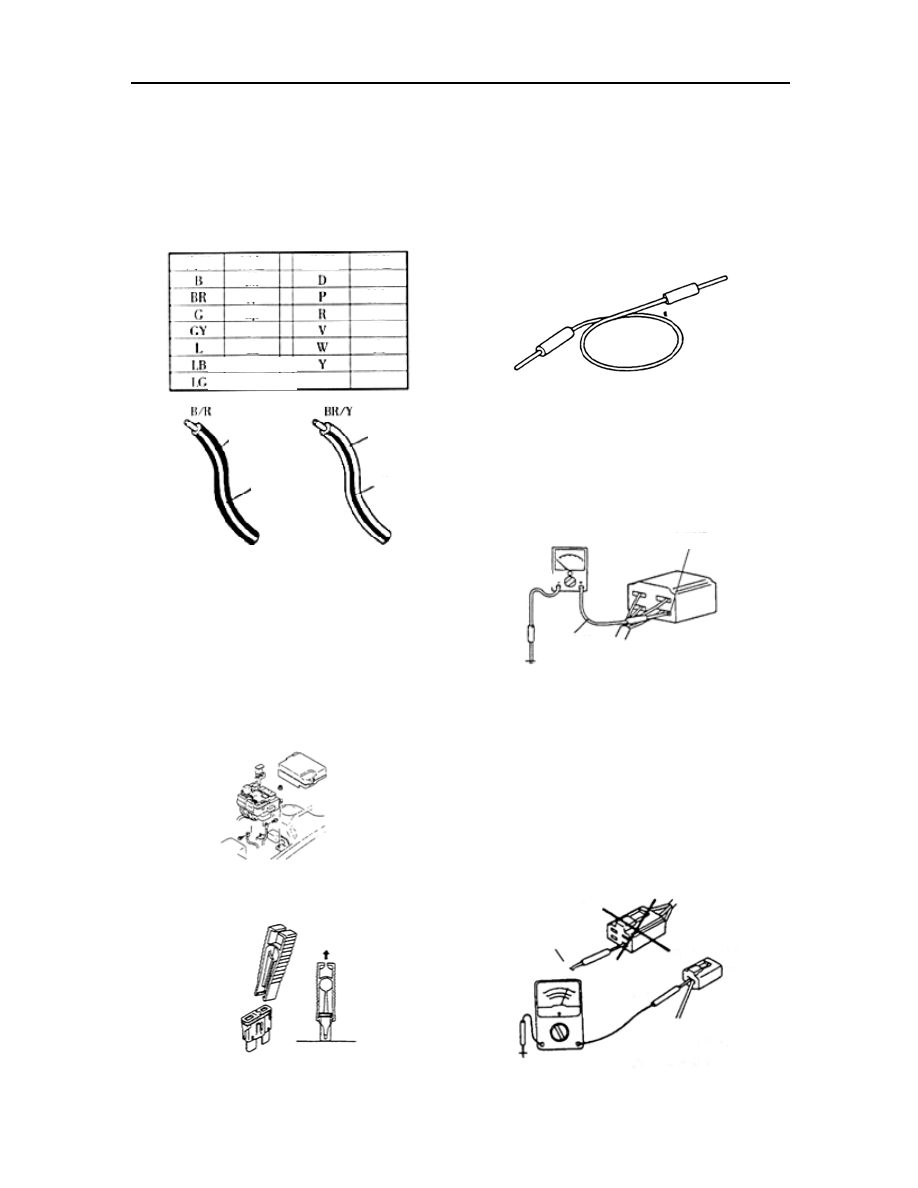

Electric system ............................................... GI-12

Electric parts............................................ GI-12

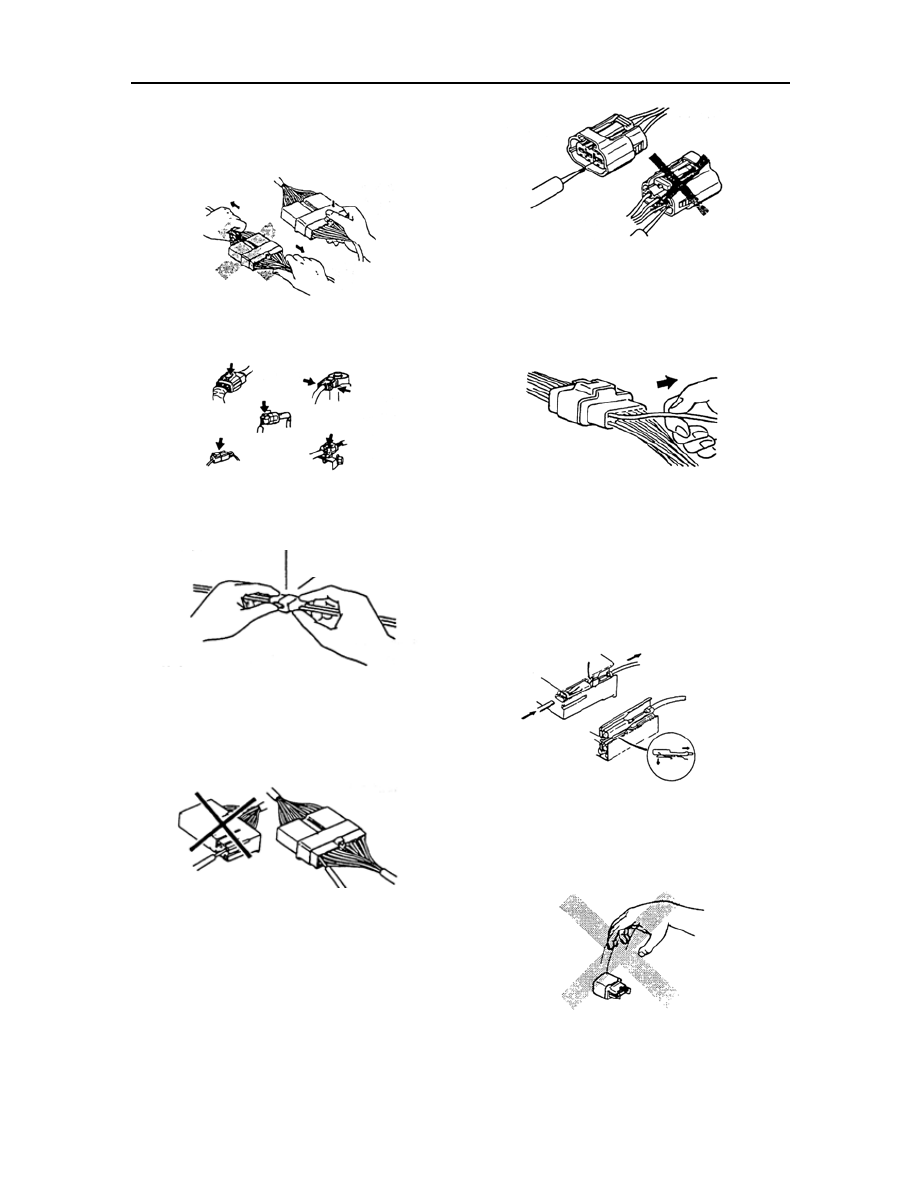

Harness .................................................... GI-12

Jumper of circuit fault diagnostic tool ..... GI-14

Lifting of vehicle ............................................. GI-15

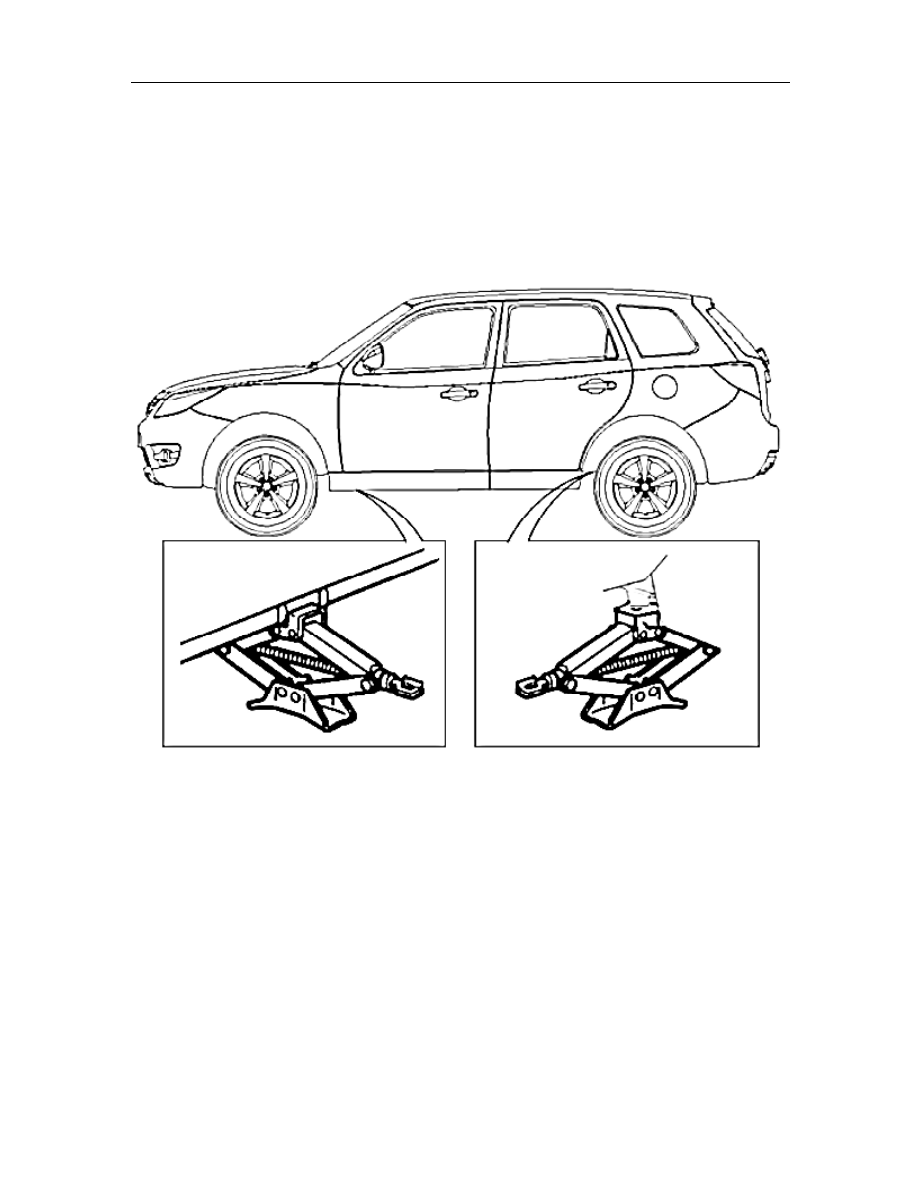

The position to be jacked up by a jack .... GI-15

Position to be jacked up by the lifter ....... GI-16

Towing vehicle ............................................... GI-17

Trailer ...................................................... GI-17

Towing hook ............................................ GI-18






How to use this manual

GI-1

How to use this manual

Subject scope

Ÿ

The present  manual includes all procedures  of  maintenance  operations，which  can be  divided into  five
basic operations:

Ⅰ    Removal/installation

Ⅱ    Disassembly/assembly

Ⅲ    Reset

Ⅳ    Check

Ⅴ    Adjustment

Ÿ

Simple  operations  can  be  completed  through  the  observation  of  vehicle  outlook ， e.g.  the
removal/installation of parts, jack, lifting of vehicle, cleaning of parts and visual observation etc.,

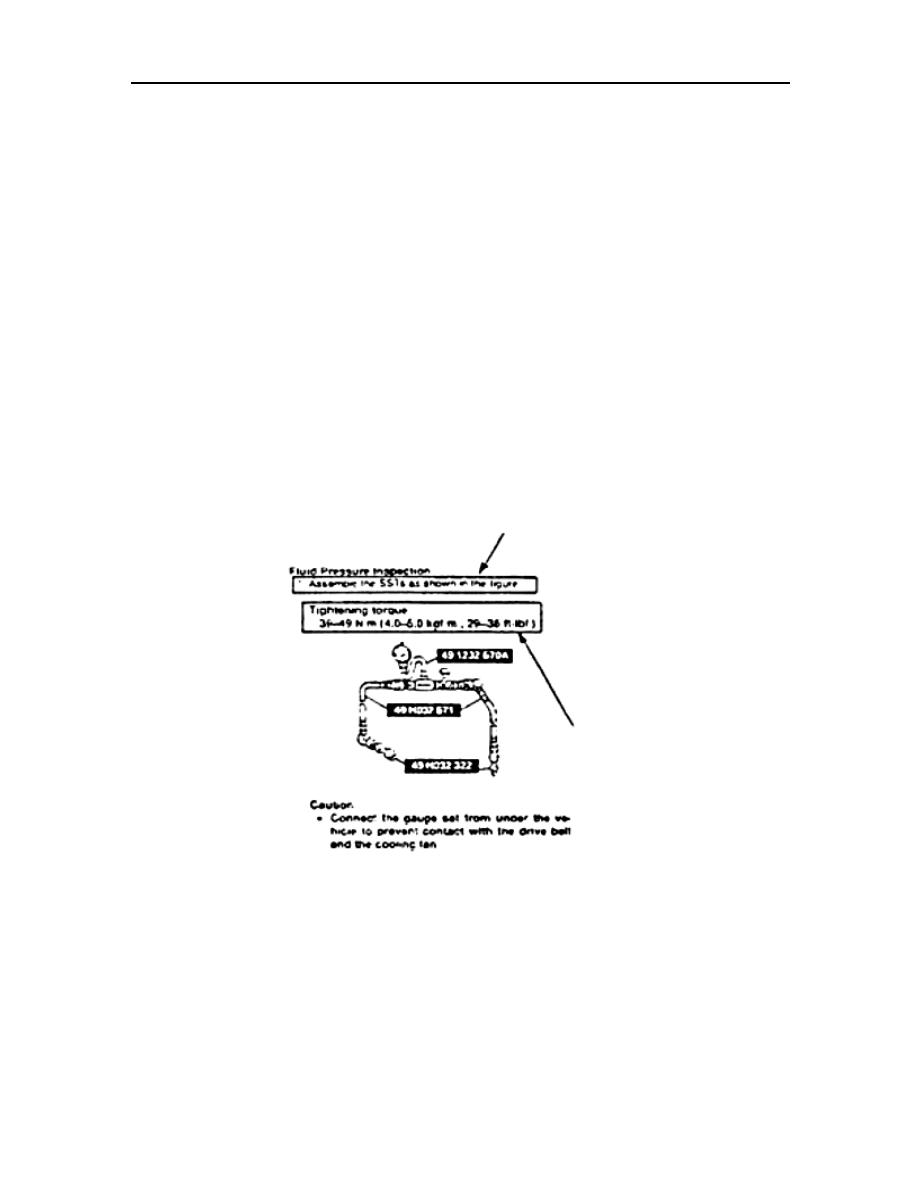

Maintenance procedure

Check and adjustment

Ÿ

The check and adjustment shall be carried  out in several  steps  with the  key positions and  procedures  as
shown in the following Fig.:



Maintenance steps

1.

Before  most  of  maintenance  work，the  illustration  should  be  observed.  It  can  identify  the  parts  and
explain how the parts are  fixed together and the part appearance checked. Of course，the interpretation
will  be  given  by  the  icons  only  when  the  system  requires  the  demonstration  of  removal/installation
procedures,

2.

The legend described the symbols of wearing parts, tightening torques, lubricants and grease and sealant.
The descriptions are also provided for special tools or equipment necessary for removal or installation.

3.

The operation sequence and the main process of part operations have been numbered with the description
in the figure. This information is usually the focus of diagnostic procedures  or core content, which shall
be noted at the time of spare parts maintenance.

Maintenance procedure

Tightening torque

How to use this manual

GI-2



























Process

Maintenance item

Special tools

necessary during the

maintenance

Position where the

lubricant shall be

applied

Portions to be

removed/installed

Portions to be checked

after installation

Maintenance steps

Relevant references

necessary during the

installation

Install in the reversing

order of steps 1-3

Tightening torque

Wearing parts

Magnification

description

Torque unit

Refer to the
repair items

Refer to the repair items

How to use this manual

GI-3

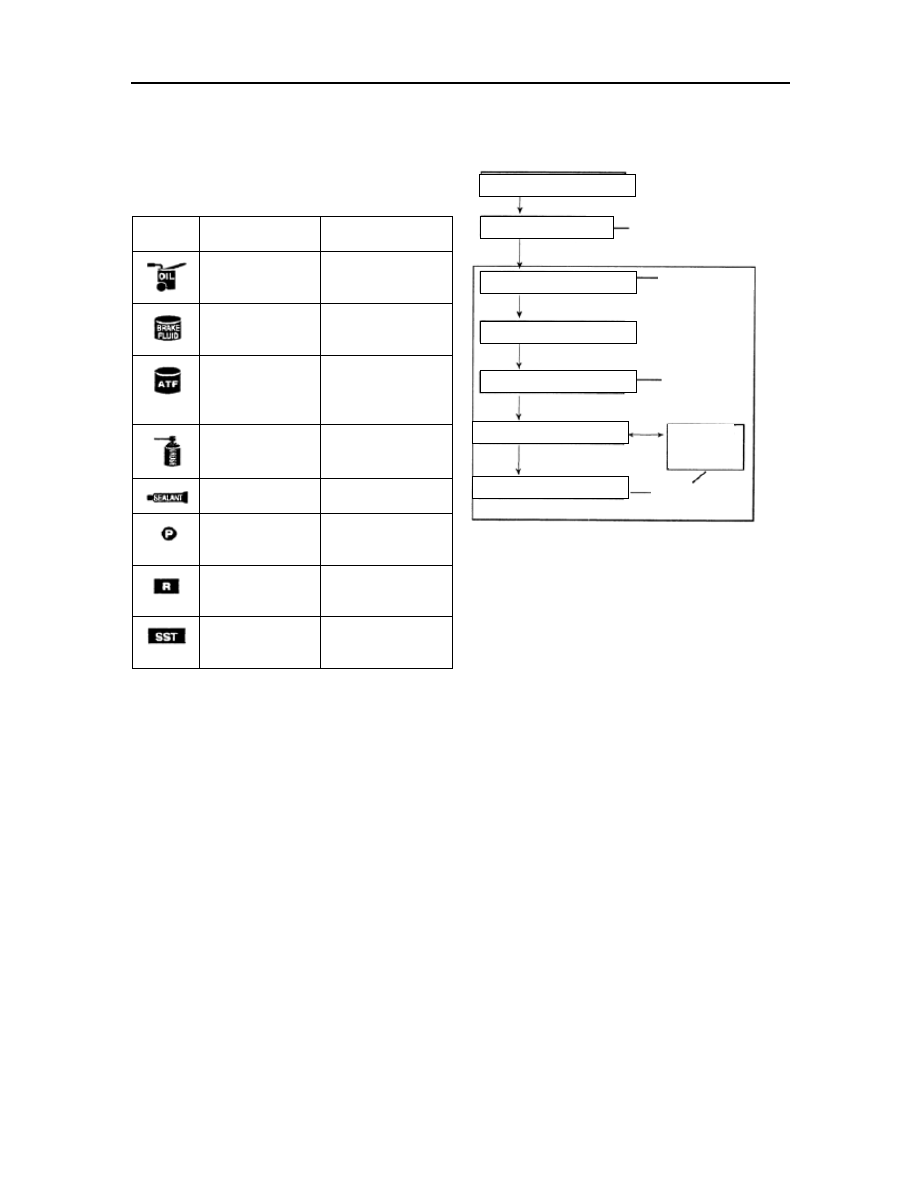

Symbols

There  are  8  symbols  to  represent  the  uses  of
lubricant,  grease  and sealant and  special  tools. These
symbols  stand  for  the  application  of  the  above-said
materials during the maintenance.

Symbols

Meaning

Remark



Add the lubricant

Add new engine or

gear oil



Add the brake

liquid

Use only the brake

liquid



Add the

auto-transmission

liquid

Add new

auto-transmission

oil



Add the grease

Appropriate grease



Add the sealant

Appropriate sealant



Add the Vaseline

Appropriate

Vaseline



Part replacement

O-seal ring, spacer

etc.



Use of special

tools

Suitable special

tools or equipment

Hint signal:

You  will  read,  in  this  manual,  warning,  caution,
attention, statement and upper/lower limits;

Warning:

The  overlook  of  warning  notice  will  result  in
personnel injury.

Caution:

Be careful of vehicle damage caused by negligence.

Attention:

Pay  attention  to  additional  information  necessary  for
the completion of some procedures.

Statement:

Prompt the range allowed by the check or adjustment.

Upper/lower limits:

Prompt  the  upper/lower  limits  which  cannot  be
exceeded by check or adjustment.



Fault diagnostic procedure

Basic diagnostic flow:



On-board diagnostics

Ÿ

The  fault  codes  are  the  important  clues  of  fault
repair.  The  fault  diagnostics  may  be  quickly
executed  according  to  the  listed  fault  codes.
When the fault codes are in display, the cause of
fault  is  identified.  Afterward,  the  inspection  is
carried  out  according  to  the  indication  of
diagnostic.

Engine adjustment (Part F)

Ÿ

All  adjustments  must  be  carried  out  after  the
engine started.

Basic inspection (Part K)

The  basic  check  is  intended  to  quickly  exclude  the
unrelated fault reasons to lessen the fault scope while
determining the failure part for the fault exclusion.

Diagnostic index

Ÿ

The  diagnostic  index  lists  out  the  symptoms  of
faults, according to which, the suitable or similar
system and methods are searched for inspection.

Fast diagnostic diagram (if related)

Ÿ

The  fast  diagnostic  diagram  lists  out  the
diagnostic items and relevant inspection process.

Symptom diagnostics

According  to  the  diagnostic  steps  of  symptoms,
quickly determine the cause and location of failure.

On-board diagnostic

Engine diagnostic

Actual overhaul process

Basic check

Diagnostic index

Fast diagnostic diagram

Symptom diagnostic

System check

Only for Part F

Only for Part K

Only for Part F

Check of

diagnostic

If prompted

Use of diagnostic steps

GI-4

Use of diagnostic steps

Use of basic inspection

Ÿ

Basic inspection to be carried out prior to the diagnostics。

Ÿ

The diagnostic operation shall be implemented according to the order listed in the Table.

Ÿ

Detailed operation of each basic inspection listed in the Table.

Ÿ

Although the inspection and adjustment are carried out as per the operation steps listed in the Table，the
corresponding  fault diagnostic items in  the  Table can be directly  found and checked and repaired as per
the relative diagnostic procedures, if the fault reasons have been identified by the basic inspection.

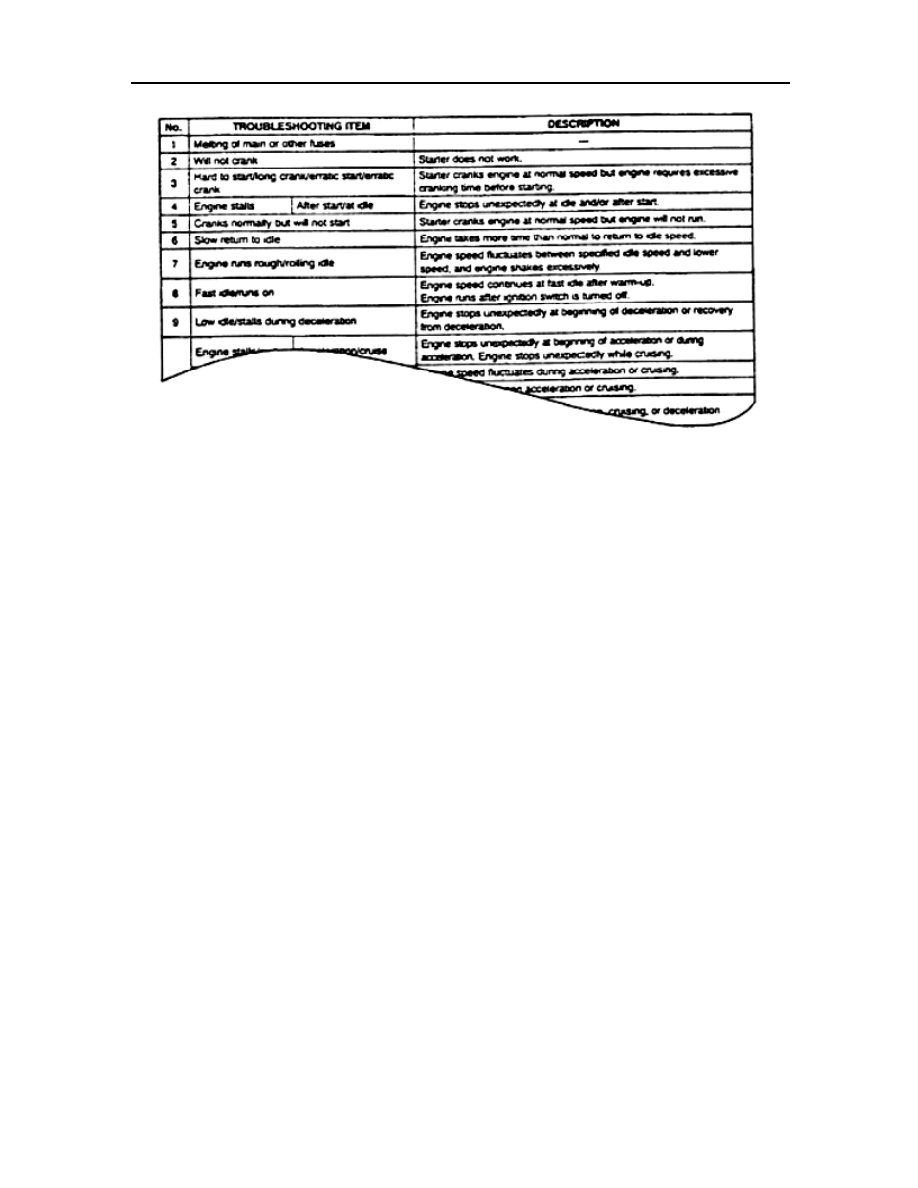

Use of diagnostic index

Ÿ

The fault diagnostics are listed in the diagnostic index to discover and solve the system faults.

Ÿ

The fault diagnostics may be found in the details.

Sequence of

inspection

Contents of operation steps

Precautions to be taken in the

result of inspection

Use of diagnostic steps

GI-5

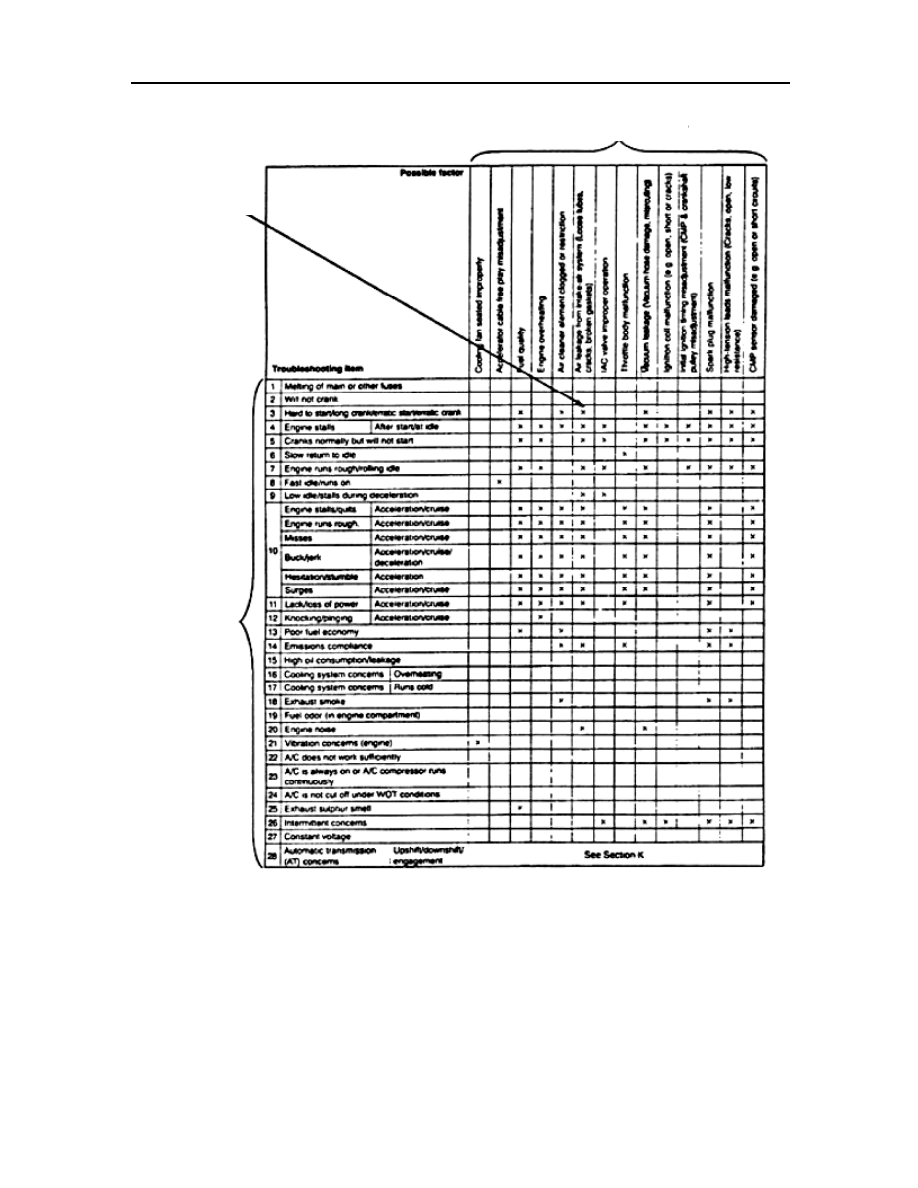

Use of diagnostic diagram

Ÿ

The diagram lists out the consequence relationship of symptoms with the faults.

Ÿ

The  diagram  applies  to  quickly  lessen  the  scope  of  diagnostic  when  multiple  fault  symptoms  are  in
display.

Ÿ

According to the  fault symptoms  obtained based  on  the  following  Fast Diagnostic Diagram，check the
fault relevant causes.



Use of diagnostic steps

GI-6

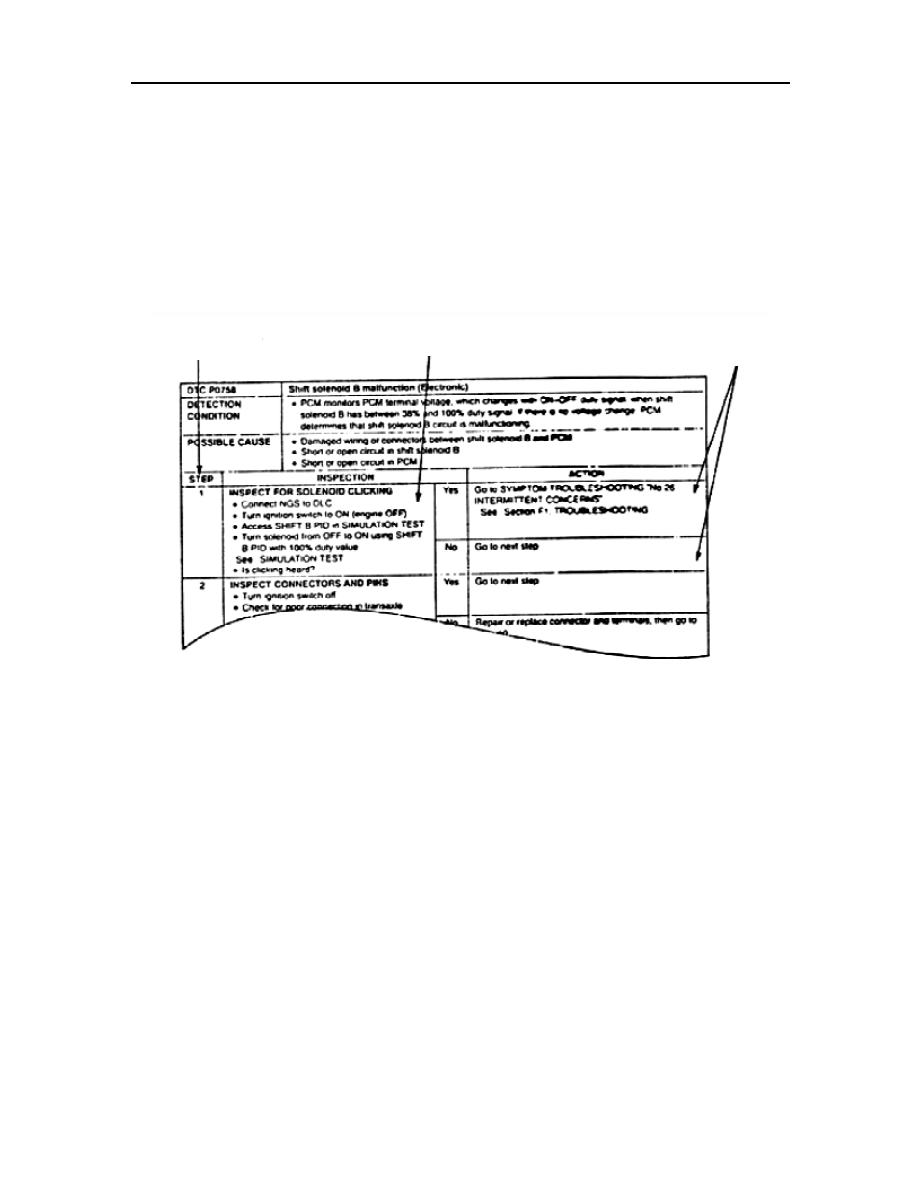

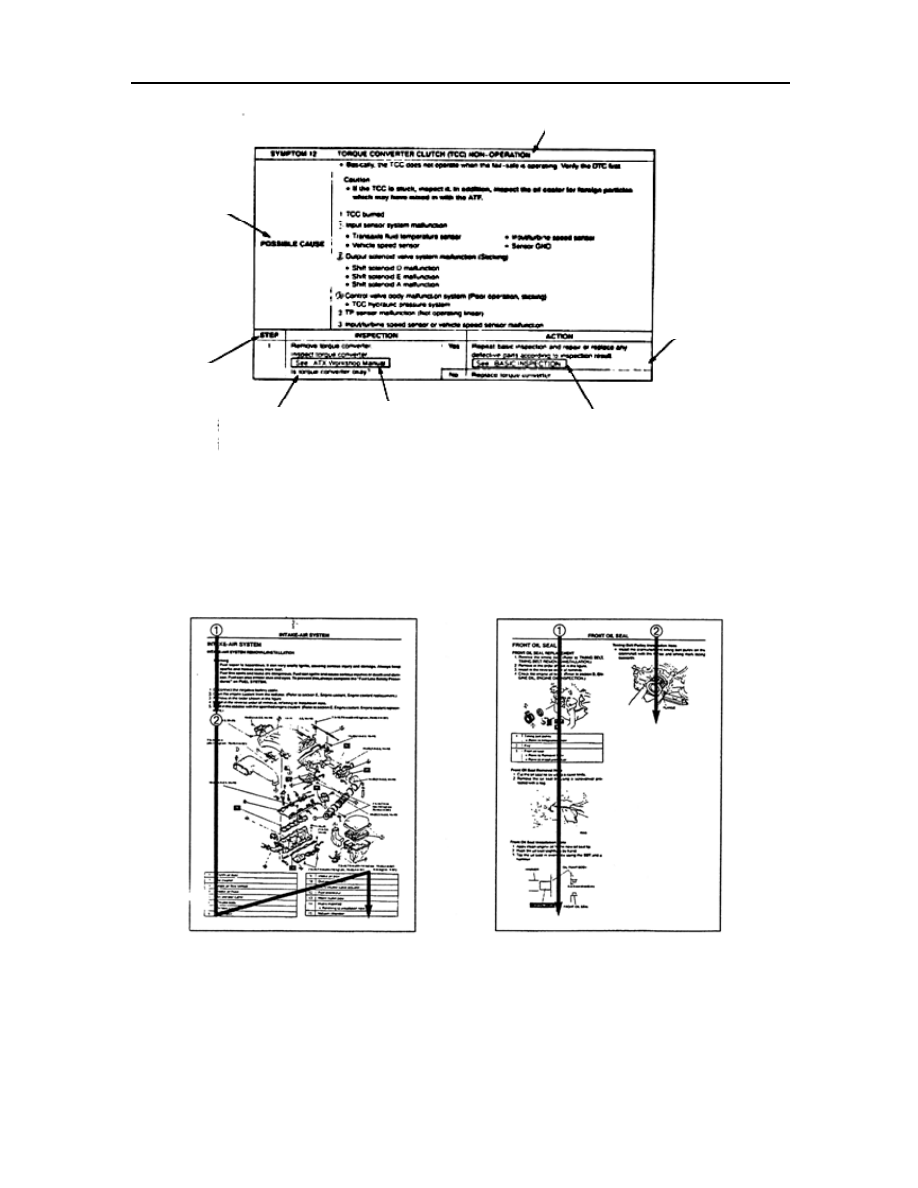

Use of fault diagnostics

List out the process of fault diagnostics, check method and specific operations.



Fast Diagnostic Diagram

Portions where the problems

are likely to occur

Portions where the

corresponding symptoms

are likely to display

Choose the correct

symptom

Use of diagnostic steps

GI-7







Order of versions

The order of versions is shown as the following arrow.







Fault symptoms

Possible causes and

places where the faults

are likely to occur

Carry out the suitable

operation and give the

result of inspection

(Yes/no)

Fault diagnostic

steps

Describe the inspection

method of the fast

judgment of partial

failure

  How to check the description

in the relevant material

Reference part during the

detailed operation

Unit

Unit

Current

A

Power

W

Resistance

Ω

Voltage

V

Length

mm

in

Negative
pressure

kpa

mmHg

inHg

Positive
pressure

kpa

kgf/cm

2



psi

Speed

rpm

Torque

N·m

kgf·m

kgf·cm

ft·lbf

in·lbf

Volume

L

US qt

Lmp qt

ml

cc

cu in

fl oz

Weight

g

oz

Conversion  of  international  units  (international
system of units)

The  values  in  this  manual  apply  the  international
system  of  units.  The  conventional  units  indicated  in
the  text  are  worked  out  through  the  conversion  of
international units.

Rounding

The  value  after  conversion  should  be  rounded  as  per
the  same  precision  as  the  international  system  of
units.

E.g.: 17.2 in the international system of units become
37.84 after the conversion，thus 37.8 should be taken
as the value after the conversion.

Upper and lower limits

In case of the data displayed with the upper and lower
limits，if the value is the upper limit，the value after
the conversion should be “rounded off”，if the value
is  the  lower  limit,  the  value  shall  be  “rounded  in”.
Therefore, the value of non international units may be
different  from  the  actual  value  of  the  corresponding
international unit.

e.g.: in the following cases，the value of 2.7 kgf/cm

2



after the conversion are not the same

210-260 kpa｛2.1-2.7 kgf/cm

2

，30-38 psi｝

270-310 kpa｛2.7-3.2 kgf/cm

2

，39-345psi｝

The  accurate  value  of  2.7  kgf/cm

2

after  the

conversion will be 264kpa and 38.4psi，

For  the  upper  row  in  the  example，2.7  is  the  upper
limit，thus  the  result  after  the  conversion  will  be
rounded in to 260 and 38；for the lower row，2.7 is
the  lower  limit，then  the  result  after  the  conversion
will be rounded off to 270 and 39.

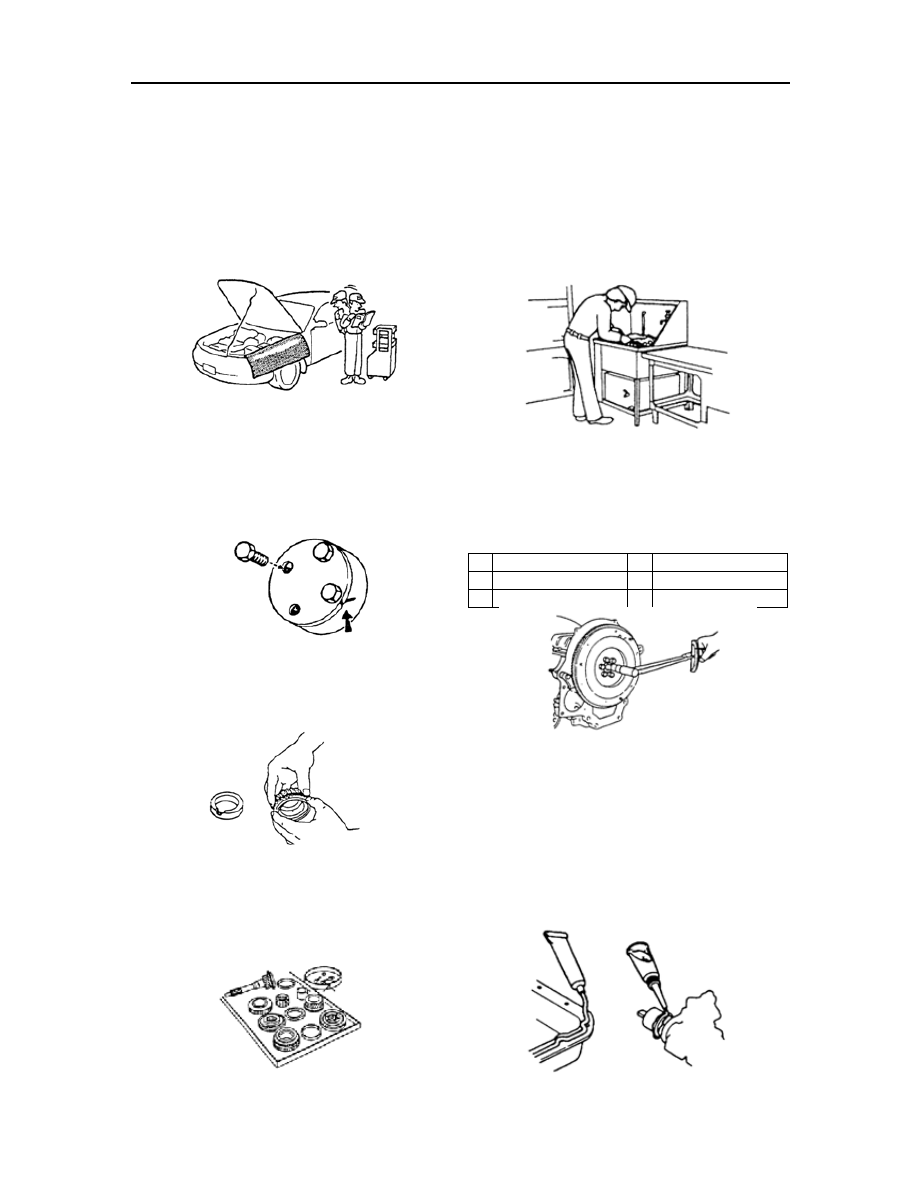

Basic operation steps

Basic operation steps

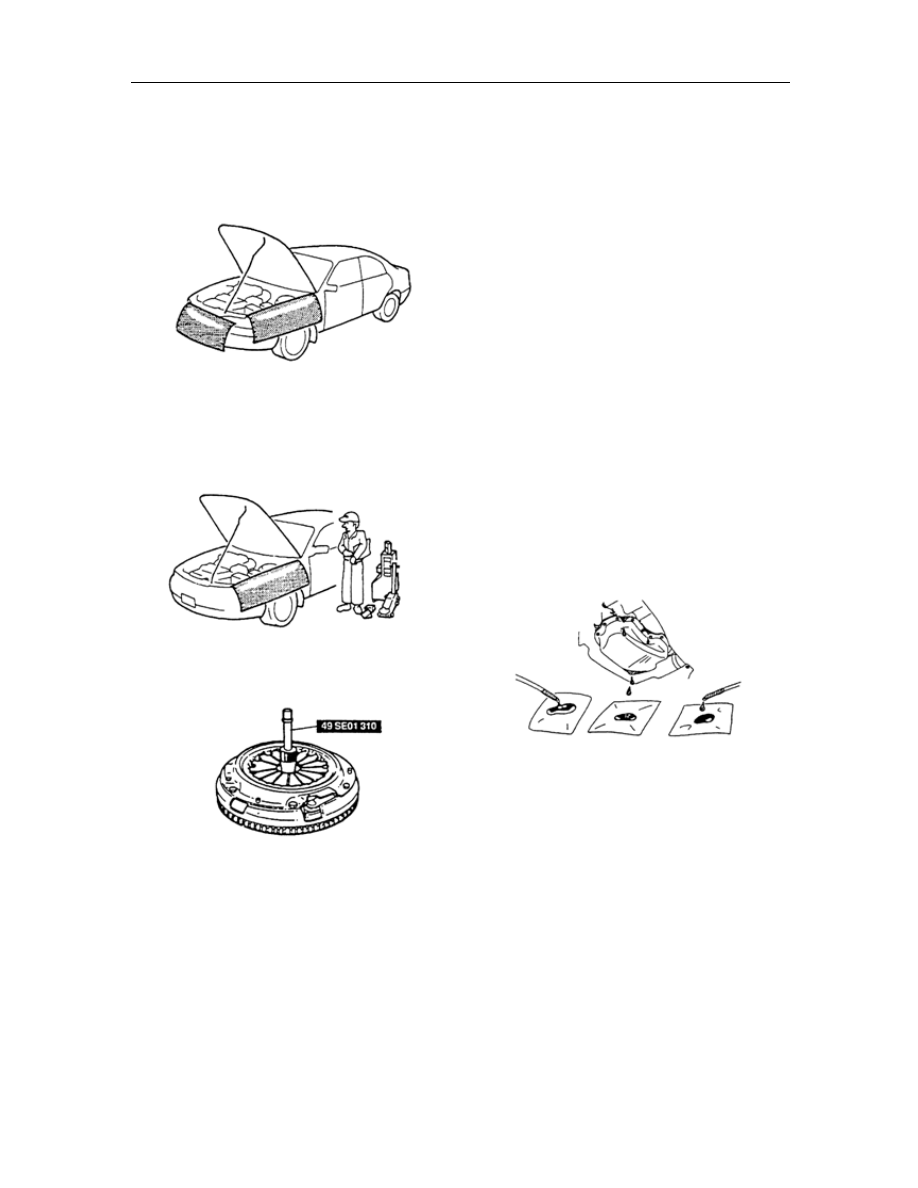

Protection of vehicle

Prior  to  the  work,  cover  the  fenders,  seats  and  floor
etc.,



Preparation

of

tools

and

measuring

apparatus

When  starting  the  work,  the  tools  and  measuring
apparatus  necessary  are  ready  for  availability  should
be determined.



Special tools

Use the special tools when necessary.



Check of oil leakage

Apply  any  of  the  following  methods  to  identify  the
type of leakage.

Use of UV light (full color light)

1.

Drain all oil inside the engine or transmission.

Attention:

According  to  the  Instruction  Manual  Fluorescent
Dyes，mix  up  a  certain  amount  of  dyes  with  the
engine or transmission oil.

2.

Refill  the  mixed  engine  or  transmission  oil  into
the engine or transmission.

3.

Run the engine idle for 30mins.

4.

Use the fuel leaked from the illumination by UV
light (full-color light)  and  determine the  type  of
leakage.

5.

If no leakage of fuel found，it is allowed to run
the engine for another 30min or recheck after the
drive.

6.

Identify the position of  oil  leakage and repair as
needed.

Attention:

According  to  the  Instruction  Manual  Fluorescent
Dyes,  confirm  whether  it  is  necessary  to  replace  the
oil after the fluorescent dyes added.

Non-use of UV light (full-color light)

1.

Use  a  piece  of  color  cotton  fabric  to  absorb
some of leaked oil.

2.

Use the dipstick to respectively to take out some
of  engine  or  transmission  oil  specimen  and
displace it on a cotton paper.

3.

According to the appearance and smell，identify
the type of leaked oil.



4.

Add the engine and transmission oil on the level
of standard scale.

5.

Run the engine idle for 30mins.

6.

Find out the position of oil leakage and repair as
necessary.

Disconnection of negative cable of battery

Prior to start  all jobs，you should turn the  key in the
LOCK position，and  then  disconnect  the  connection
of  battery  and  wait  for  more  than  1min  to  drain  out
the residual power in the SAS unit.

When the parts such as the battery cable, clock, radio
and  DTS  etc.,  are  disconnected,  the  saved
information  will  be  deleted，thus  the  data  of  these
parts should be recorded before the disconnection.



Use of diagnostic steps

GI-10

Removal of parts

While the problems are being solved，the causes shall
be identified.

The  work  can  be  started  only  after  identified  which
parts  or  sub-assemblies  have  to  be  removed  or
disassembled  during  the  replacement  or  repair.  After
the  removal  of  parts,  all  holes  shall  be  plugged  to
prevent the ingress of external materials.



Decomposition

If

the

decomposition

procedures

are

very

complicated，

and many parts have to be decomposed，

the mark shall be made on each position of part under
the  premise  of  no  effect  on  the  appearance  parts，in
order to effectively and easily re-assemble.



Checks during the disassembly

In  the  disassembly, each part should be inspected  for
faults, deformation, damage or other problems



Placement of parts

Ÿ

All removed parts should be placed according to
the need of assembly.

Ÿ

Separately  place  or  mark  the  still  usable  parts
and replaced ones.



Cleaning of parts

All parts still usable shall be carefully and completely
cleaned with the suitable method.

Warning:

Use  of  compressed  air  for  cleaning  will  result  in
eyes  injury  by  slashes  such  as  dust.  Blinders
should  be  worn  when  the  compressed  air  is  used
for cleaning.



Assembly

Ÿ

The torque and some standard adjustment values
shall be strictly respected at the assembly time.

Ÿ

The  following  parts  have  to  be  replaced  once
disassembled.

1  Oil seal

2

Spacer

3  O-seal ring

4

Lock washer

5  Cotter pin

6

Nylon nut



Ÿ

The gasket should be fitted up on the designated
position. The seals should be installed before the
sealant  hardened.  It  will  result  in  leakage  once
installed after the sealant hardened.

Ÿ

Oil  shall  be  added  on  the  movng  position  of
component.

Ÿ

Prior  to  the  assembly,  the  oil  or  grease  of
defined  type  shall  be  added  on  the  specified
position(e.g. seal).



Use of diagnostic steps

GI-11

Adjustment

In  the  adjustment,  use  an  appropriate  ruler  or
measuring apparatus.



Rubber parts and pipe

Avoid gasoline  or oil to drop  onto the rubber parts or
pipe.



Hose clamp

In  the  reassembly，the  pipe  clamp  should  be  placed
on  the  original  assembly  position  of  pipe ， and
adjusted to the  most suitable place by clamping  with
the slip joint pliers.







Formula of torque

When using a torque wrench or equipment，

the torque

stated  in  written  has  to  be  recalculated  according  to
the additional length  of special  tool  of torque wrench
or  apparatus.  The  recalculation  uses  the  following
formulas,  where  a  corresponding  group  shall  be
selected for the calculation.



Pliers

In  use  of  vices，a  protection  disc  of  pliers  shall  be
added to prevent damage on the part.





Unit of torque

Formula

A.  The  length  in  front  of  the  drive  part  of

torque wrench of special tool or apparatus

B.  The length of the torque wrench

Installation of radio system

Installation of radio system

If  a  radio  system  is  not  properly  installed  or  a  radio
set of large power used，CIS or other systems will be
affected.

When  a  radio  system  is  going  to  be  installed  on  a
vehicle，the following precautions shall be taken:

1.

The  position,  where  the  antenna  is  used,  has  to
be  away  as  far  as  possible  from  the  control
module.

2.

In installation of the antenna holder，try to keep
it  away  as  much  as  possible  from  the  control
module  harness  and  perpendicular  to  the
harness.

3.

Do not install the radio system of large power

4.

After the radio system installed，start the engine
and  run  it  idle  to  confirm  whether  the  engine  is
under the effect of waveband.



Electric system

Electric parts

Battery cable

When  the  connection  is  disconnected  or  an  electric
parts removed，the negative cable of battery shall be
firstly disconnected.



Harness

Remove  the  harness  from  the  clamp  in  the  engine
room  and  pry  up  the  clamp  snaps  with  a  straight
screwdriver.



Plug

Plug of data connection wire

When  connection  a  jumper  with  a  data  plug， a
detector shall be inserted into the measuring hole

Caution:

When  inserting  a  jumper  detector  into  the  data
plug，the terminal will be likely damaged.








Use of diagnostic steps

GI-13

Disconnection of harness plug

Ÿ

To  pull  out  two  harness  plugs，seize  two  plugs
instead of harness.



Ÿ

As shown  in the  following  figure, press  or  draw
the snaps to pull apart the connection.



Lock-up of plug

In  connection  of plug，the  proper connection can be
determined once a sound “Click” is heard.



Check

1.

Use  a  detection  device  to  check  the  circuit
connection  or  to  measure  the  voltage ， the
detector  lead  shall  be  inserted  from  the  harness
side



2.

When  checking  the  interface  of  waterproof
plug，the detector lead shall be inserted from the
port side instead of the harness side.

Attention:

To prevent  damage  on the terminal，a length  of  thin
wire  shall  be  wrapped  on  the  detector  lead  prior  to
insert into the port





Terminal

Check

Slightly pull each wire and check whether it has been
securely connected.



Replacement

Use a suitable tool to remove the terminal  as  per  the
following figure. In assembly, try to insert as much as
possible  to  assure  that  the  plug  port  has  been  locked
up.

Insert  a  piece  of  metal  plate  from  the  side  of  plug
port，draw the  harness terminal  from the plug while
latching on.



Sensor, switch and relay

Cares  should  be  taken  when  the  sensor,  switch  and
replay fingered. Do not let it drop to the ground or hit
other objects.



Click

Use of diagnostic steps

GI-14

Harness

Codes of wire color

Double-color  wire  is  represented  by  a  double  color
code

Ÿ

The 1

st

 letter stands for the back color of wire；

Ÿ

The 2

nd

 letter stands for the strip color.



Fuse

Replacement

1.

In  replacement  of  fuse,  identify  first  the
specification  of  fuse.  If  the  fuse  just  replaced  is
burned  out ， it  is  properly  caused  by  the
short-circuits  in  the  line  and  needs  to  be
checked.

2.

Prior to replace  the  main  fuse，confirm that the
negative cable of battery has been disconnected；



3.

The fuse puller shall be used for the replacement
of fuse.



Jumper of circuit fault diagnostic tool

The  jumper  is  designated  to  shorten  the  connection
with both ends of switch or ground for the inspection.

Attention:

Do not use the jumper to ground directly，because
this  will  result  in  damage  or  fire  of  electric
elements.



Voltmeter

A  DC  voltmeter  can  be  used  to  measure  the  circuit
voltage，the  voltmeter  with  a  scale  of  15V  shall  be
applied.  Connect  the  points  to  be  measured  with  the
positive (red lead) and the negative (black lead) to the
grounding.



Ohmmeter

The  ohmmeter  is  an  instrument  designated  to
measure  the  resistance  between  two  points  in  the
circuit ， and  used  to  check  the  connection  or
short-circuit.

Attention :

It is not allowed to connect the ohmmeter with any
circuits  where the voltage exists，otherwise  it will
damage the ohmmeter.



Voltmeter

PS wire

Black lead

Red lead

Grounding point

PS wire

Grounding

wire

Ohmmeter

红

黑

Code

Color

Color

Code

Black

Brown

Green

Gray

Blue

Light Blue

Orange

Pink

Red

Purple

White

Yellow

Light Green

Black

Red

Brown

Yellow

Lifting of vehicle

Lifting of vehicle

The position to be jacked up by a jack

Warning

It is dangerous to jack up a vehicle in an improper way，for the vehicle may slide down from the jack
and result in serious personnel injury or vehicle damage. The vehicle has to be jacked up at the defined
position.
