CHAngE OIL

Your vehicle is equipped with an en-
gine oil change indicator system. The
CHAngE OIL message will flash in
the instrument cluster odometer for
approximately 12 seconds, after a
single chime has sounded, to indicate
the next scheduled oil change inter-
val. The engine oil change indicator
system is duty cycle-based, which
means the engine oil change interval
may fluctuate dependent upon your
personal driving style.

Unless reset, this message will con-
tinue to display each time you turn the
ignition switch to the ON/RUN posi-
tion. To turn off the message tempo-
rarily, press and release the STEP
button on the steering wheel. To reset
the oil change indicator system (after
performing the scheduled mainte-
nance), perform the following steps.

1. Turn the ignition switch to the ON/
RUN position (do not start the en-
gine).

2. Fully depress the accelerator pedal,
slowly, three times within 10 seconds.

3. Turn the ignition switch to the
OFF/LOCK position.

NOTE:

If the indicator message

illuminates when you start the en-
gine, the oil change indicator sys-
tem did not reset. If necessary, re-
peat these steps.

Electronic

Vehicle

Information

Center (EVIC) Display (for versions/
markets, where provided)

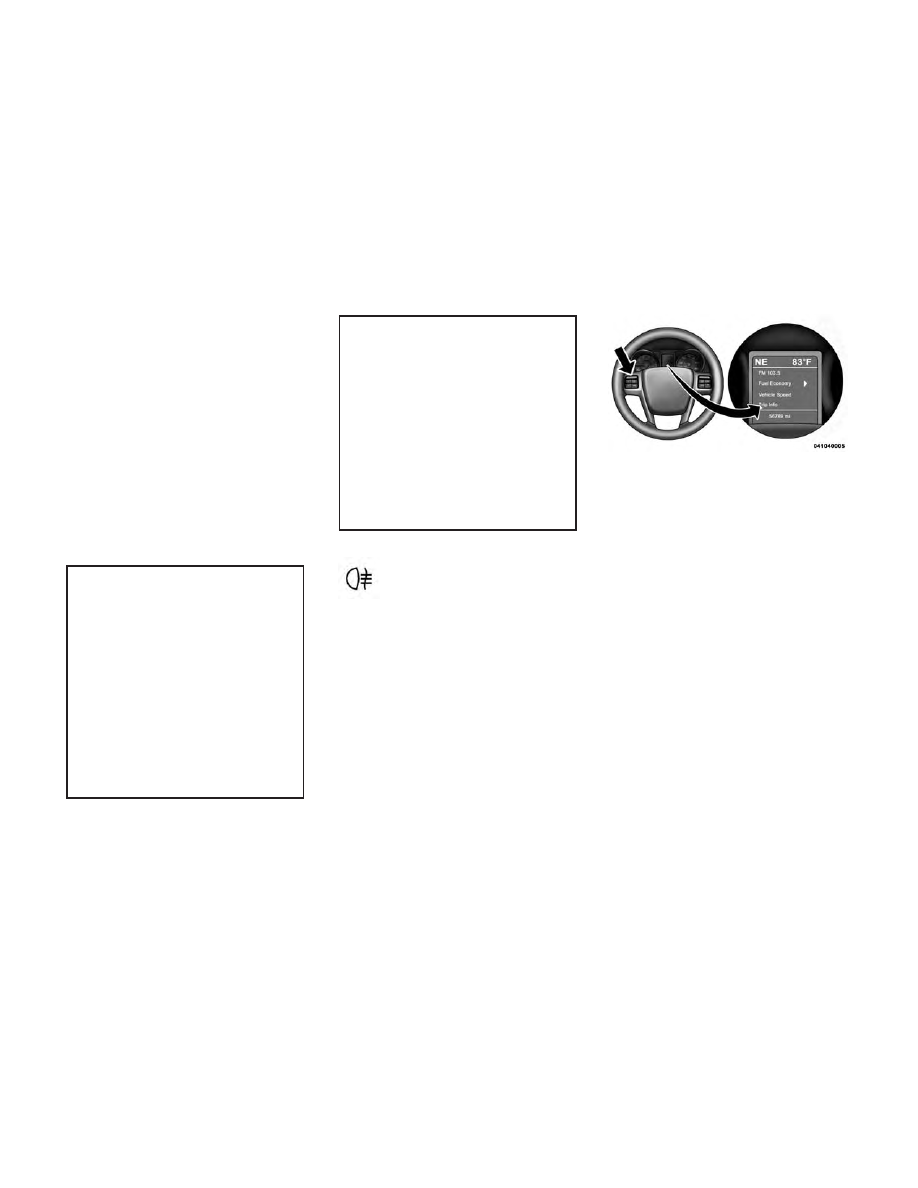

The Electronic Vehicle Information
Center (EVIC) features a driver-
interactive display that is located in
the instrument cluster. For further in-
formation, refer to “Electronic Ve-
hicle Information Center (EVIC)”.

7. Anti-Lock Brake (ABS) Light

This light monitors the
Anti-Lock Brake System
(ABS). The light will turn
on when the ignition switch

is turned to the ON/RUN position and
may stay on for as long as four sec-
onds.

If the ABS light remains on or turns on
while driving, it indicates that the

Anti-Lock portion of the brake sys-
tem is not functioning and that service
is required. However, the conven-
tional brake system will continue to
operate normally if the BRAKE warn-
ing light is not on.

If the ABS light is on, the brake sys-
tem should be serviced as soon as
possible to restore the benefits of
Anti-Lock brakes. If the ABS light
does not turn on when the ignition
switch is turned to the ON/RUN posi-
tion, have the light inspected by an
authorized dealer.

8. Tire Pressure Monitoring Tell-
tale Light (for versions/markets,
where provided)

Each tire, including the
spare (if provided), should
be checked monthly when
cold and inflated to the in-

flation pressure recommended by the
vehicle manufacturer on the vehicle
placard or tire inflation pressure la-
bel.

As an added safety feature, your ve-
hicle has been equipped with a Tire
Pressure Monitoring System (TPMS)

173

that illuminates a low tire pressure
telltale when one or more of your tires
is significantly under-inflated. Ac-
cordingly, when the low tire pressure
telltale illuminates, you should stop
and check your tires as soon as pos-
sible, and inflate them to the proper
pressure. Driving on a significantly
under-inflated tire causes the tire to
overheat and can lead to tire failure.
Under-inflation also reduces fuel effi-
ciency and tire tread life, and may
affect the vehicle’s handling and stop-
ping ability.

Please note that the TPMS is not a
substitute for proper tire mainte-
nance, and it is the driver’s responsi-
bility to maintain correct tire pres-
sure, even if under-inflation has not
reached the level to trigger illumina-
tion of the TPMS low tire pressure
telltale.

Your vehicle has also been equipped
with a TPMS malfunction indicator to
indicate when the system is not oper-
ating properly. The TPMS malfunc-
tion indicator is combined with the
low tire pressure telltale. When the

system detects a malfunction, the tell-
tale will flash for approximately one
minute and then remain continuously
illuminated. This sequence will con-
tinue upon subsequent vehicle start-
ups as long as the malfunction exists.
When the malfunction indicator is il-
luminated, the system may not be
able to detect or signal low tire pres-
sure as intended. TPMS malfunctions
may occur for a variety of reasons,
including the installation of replace-
ment or alternate tires or wheels on
the vehicle that prevent the TPMS
from functioning properly. Always
check the TPMS malfunction telltale
after replacing one or more tires or
wheels on your vehicle, to ensure that
the replacement or alternate tires and
wheels allow the TPMS to continue to
function properly.

CAUTION!

The TPMS has been optimized for
the original equipment tires and
wheels. TPMS pressures and warn-
ing have been established for the
tire size equipped on your vehicle.
Undesirable system operation or
sensor damage may result when us-
ing replacement equipment that is
not of the same size, type, and/or
style. Aftermarket wheels can cause
sensor damage. Do not use tire seal-
ant from a can or balance beads if
your vehicle is equipped with a
TPMS, as damage to the sensors
may result.

9. Malfunction

Indicator

Light

(MIL)

The Malfunction Indicator
Light (MIL) is part of an on-
board

diagnostic

system,

called OBD, that monitors engine and
automatic transmission control sys-
tems. The light will illuminate when
the key is in the ON/RUN position,
before engine start. If the bulb does

174

not come on when turning the key
from OFF to ON/RUN, have the con-
dition checked promptly.

Certain conditions, such as a loose or
missing gas cap, poor fuel quality,
etc., may illuminate the MIL after en-
gine start. The vehicle should be ser-
viced if the light stays on through
several of your typical driving cycles.
In most situations, the vehicle will
drive normally and will not require
towing.

CAUTION!

Prolonged driving with the Mal-
function Indicator Light (MIL) on
could cause damage to the engine
control system. It also could affect
fuel economy and driveability. If
the MIL is flashing, severe catalytic
converter damage and power loss
will soon occur. Immediate service
is required.

WARNING!

A malfunctioning catalytic con-
verter, as referenced above, can
reach higher temperatures than in
normal operating conditions. This
can cause a fire if you drive slowly
or park over flammable substances
such as dry plants, wood, card-
board, etc. This could result in
death or serious injury to the driver,
occupants or others.

10. Electronic

Stability

Control

(ESC) Activation/Malfunction Indi-
cator Light (for versions/markets,
where provided)

The

“ESC

Activation/

Malfunction

Indicator

Light” in the instrument
cluster will come on when

the ignition switch is turned to the
ON/RUN position. It should go out
with the engine running. If the “ESC
Activation/Malfunction

Indicator

Light” comes on continuously with
the engine running, a malfunction has
been detected in the ESC system. If

this light remains on after several ig-
nition cycles, and the vehicle has been
driven several kilometers at speeds
greater than 48 km/h, see your autho-
rized dealer as soon as possible to
have the problem diagnosed and cor-
rected.

NOTE:

• The “ESC Off Indicator Light”

and

the

“ESC

Activation/

Malfunction Indicator Light”
come on momentarily each time
the ignition switch is turned to
ON/RUN.

• Each time the ignition is turned

to ON/RUN, the ESC system will
be ON, even if it was turned off
previously.

• The ESC system will make buzz-

ing or clicking sounds when it is
active. This is normal; the
sounds will stop when ESC be-
comes inactive following the
maneuver that caused the ESC
activation.

175

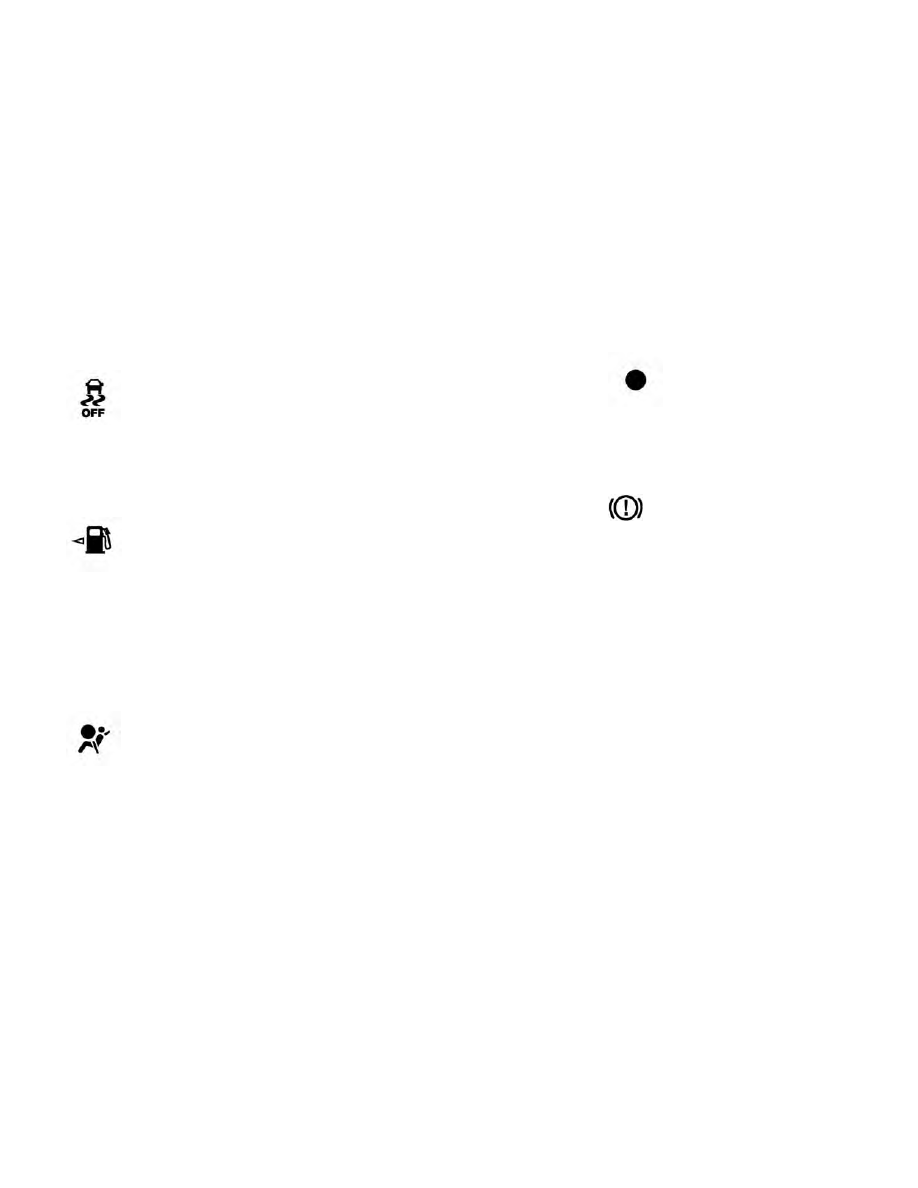

11. Electronic

Stability

Control

(ESC) OFF Indicator Light (for
versions/markets, where provided)

This light indicates the
Electronic Stability Control
(ESC) is off.

12. Speedometer

Indicates vehicle speed.

13. Fuel Door Reminder

The arrow in this symbol is
a reminder that the Fuel
Filler Door is located on the
left side of the vehicle.

14. Fuel Gauge

The pointer shows the level of fuel in
the fuel tank when the ignition switch
is in the ON/RUN position.

15. Air Bag Warning Light

This light will turn on for
four to eight seconds as a
bulb check when the igni-
tion switch is first turned to

ON/RUN. If the light is either not on
during starting, stays on, or turns on

while driving, have the system in-
spected at an authorized dealer as
soon as possible. Refer to “Occupant
Restraints” in “Things To Know Be-
fore Starting Your Vehicle” for further
information.

16. Shift Lever Indicator

The Shift Lever Indicator is self-
contained within the instrument clus-
ter. It displays the gear position of the
automatic transmission.

NOTE:

• You must apply the brakes be-

fore shifting from PARK.

• The highest available transmis-

sion gear is displayed in the
lower right corner of the Elec-
tronic Vehicle Information Cen-
ter (EVIC) whenever the Elec-
tronic

Range

Select

(ERS)

feature is active. Use the +/- se-
lector on the shift lever to acti-
vate ERS (for versions/markets,
where provided). Refer to “Auto-
matic Transmission” in “Start-
ing And Operating” for further
information.

17. Vehicle

Security

Light

(for

versions/markets, where provided)

This light will flash at a fast
rate for approximately 15
seconds, when the vehicle
security alarm is arming,

and then will flash slowly until the
vehicle is disarmed.

18. Brake Warning Light

This light monitors various
brake

functions,

including

brake fluid level and parking brake
application. If the brake light turns on
it may indicate that the parking brake
is applied, that the brake fluid level is
low, or that there is a problem with the
anti-lock brake system reservoir.

If the light remains on when the park-
ing brake has been disengaged, and
the fluid level is at the full mark on the
master cylinder reservoir, it indicates
a possible brake hydraulic system
malfunction or that a problem with
the Brake Booster has been detected
by the Anti-Lock Brake System (ABS)
/ Electronic Stability Control (ESC)
system. In this case, the light will re-
main on until the condition has been

176

corrected. If the problem is related to
the brake booster, the ABS pump will
run when applying the brake and a
brake pedal pulsation may be felt dur-
ing each stop.

The dual brake system provides a re-
serve braking capacity in the event of
a failure to a portion of the hydraulic
system. A leak in either half of the
dual brake system is indicated by the
Brake Warning Light, which will turn
on when the brake fluid level in the
master cylinder has dropped below a
specified level.

The light will remain on until the
cause is corrected.

NOTE:

The light may flash mo-

mentarily during sharp cornering
maneuvers, which change fluid
level

conditions.

The

vehicle

should have service performed,
and the brake fluid level checked.

If brake failure is indicated, immedi-
ate repair is necessary.

WARNING!

Driving a vehicle with the red brake
light on is dangerous. Part of the
brake system may have failed. It
will take longer to stop the vehicle.
You could have a collision. Have the
vehicle checked immediately.

Vehicles equipped with the Anti-Lock
Brake

System

(ABS),

are

also

equipped with Electronic Brake Force
Distribution (EBD). In the event of an
EBD failure, the Brake Warning Light
will turn on along with the ABS Light.
Immediate repair to the ABS system is
required.

Operation of the Brake Warning Light
can be checked by turning the ignition
switch from the OFF position to the
ON/RUN position. The light should
illuminate for approximately two sec-
onds. The light should then turn off
unless the parking brake is applied or
a brake fault is detected. If the light
does not illuminate, have the light
inspected by an authorized dealer.

The light also will turn on when the
parking brake is applied with the ig-
nition switch in the ON/RUN posi-
tion.

NOTE:

This light shows only

that the parking brake is applied.
It does not show the degree of
brake application.

19. Seat Belt Reminder Light

When the ignition switch is
first turned to ON/RUN, this
light will turn on for four to

eight seconds as a bulb check. During
the bulb check, if the driver or front
passenger's seat belt is unbuckled, a
chime will sound. After the bulb
check or when driving, if the driver's
seat belt remains unbuckled, the Seat
Belt Reminder Light will illuminate
and the chime will sound. Refer to
“Occupant Restraints” in “Things To
Know Before Starting Your Vehicle”
for further information.

177

20. Temperature Gauge

The temperature gauge shows engine
coolant temperature. Any reading
within the normal range indicates
that the engine cooling system is op-
erating satisfactorily.

The gauge pointer will likely indicate
a higher temperature when driving in
hot weather, up mountain grades, or
when towing a trailer. It should not be
allowed to exceed the upper limits of
the normal operating range.

CAUTION!

Driving with a hot engine cooling
system could damage your vehicle.
If the temperature gauge reads “H”
pull over and stop the vehicle. Idle
the vehicle with the air conditioner
turned off until the pointer drops
back into the normal range. If the
pointer remains on the “H” and you
hear continuous chimes, turn the
engine off immediately and call an
authorized dealer for service.

WARNING!

A hot engine cooling system is dan-
gerous. You or others could be
badly burned by steam or boiling
coolant. You may want to call an
authorized dealer for service if your
vehicle overheats. If you decide to
look under the hood yourself, see
“Maintaining Your Vehicle”. Fol-
low the warnings under the Cooling
System Pressure Cap paragraph.

21. Rear Fog Light Indicator

This indicator will illuminate
when the rear fog lights are
on. (Refer to “Lights” in “Un-

derstanding The Features Of Your Ve-
hicle” for further information).

ELECTRONIC VEHICLE
INFORMATION CENTER
(EVIC) (for versions/
markets, where provided)

The Electronic Vehicle Information
Center (EVIC) features a driver-
interactive display that is located in
the instrument cluster.

This system conveniently allows the
driver to select a variety of useful in-
formation by pressing the switches
mounted on the steering wheel. The
EVIC consists of the following:

• Radio Information

• Fuel Economy

• Vehicle Speed

• Trip Info

• Tire BAR

• Vehicle Info

• Messages

• Units

• System Setup (Personal Settings)

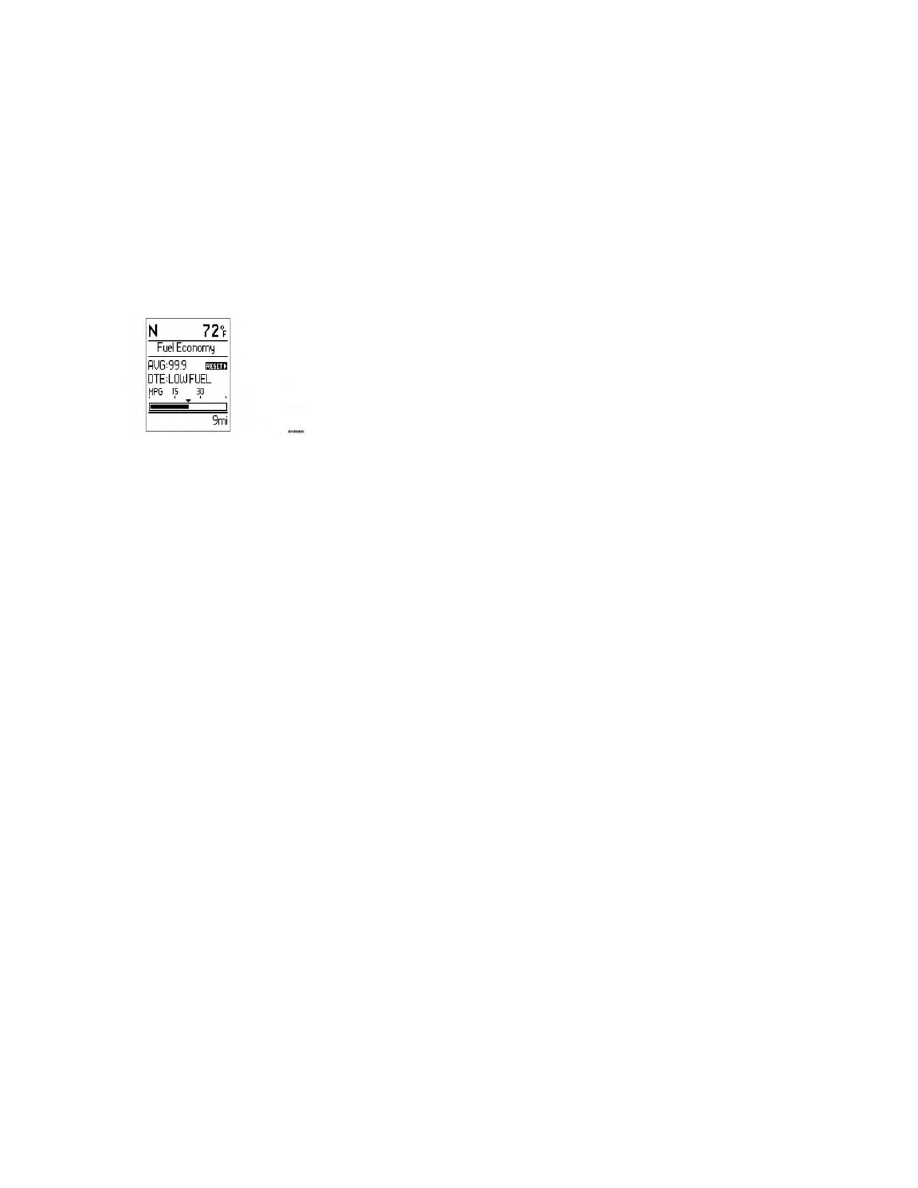

Electronic Vehicle Information

Center (EVIC)

178

• Turn Menu Off

The system allows the driver to select
information by pressing the following
buttons mounted on the steering
wheel:

UP Button

Press and release the UP
button to scroll upward
through the main menus
(Fuel

Economy,

Vehicle

Info, Tire BAR, Cruise, Messages,
Units, System Setup) and sub-menus.

DOWN Button

Press and release the DOWN
button to scroll downward
through the main menus and
sub-menus.

SELECT Button

The SELECT button allows
access to information in
EVIC

submenus,

selects

some feature settings, and

resets some EVIC features. The EVIC
prompts the driver when the SELECT
button can be used by displaying the
right arrow graphic.

BACK Button

Press the BACK button to
scroll back to a previous
menu or sub-menu.

ELECTRONIC VEHICLE
INFORMATION CENTER
(EVIC) DISPLAYS

The EVIC display consists of three
sections:

1. The top line where compass direc-
tion, odometer line and outside tem-
perature are displayed.

2. The main display area where the
menus and pop up messages are dis-
played.

3. The reconfigurable telltales sec-
tion below the odometer line.

The main display area will normally
display the main menu or the screens
of a selected feature of the main
menu. The main display area also dis-
plays "pop up" messages that consist
of approximately 60 possible warning
or information messages. These pop
up messages fall into several catego-
ries:

• Five Second Stored Messages
When the appropriate conditions oc-
cur, this type of message takes control
of the main display area for five sec-
onds and then returns to the previous
screen. Most of the messages of this
type are then stored (as long as the
condition that activated it remains ac-
tive) and can be reviewed from the
"Messages" main menu item. As long
as there is a stored message, an "i"
will be displayed in the EVIC's
compass/outside temp line. Examples
of this message type are "Right Front
Turn Signal Lamp Out" and "Low
Tire Pressure".

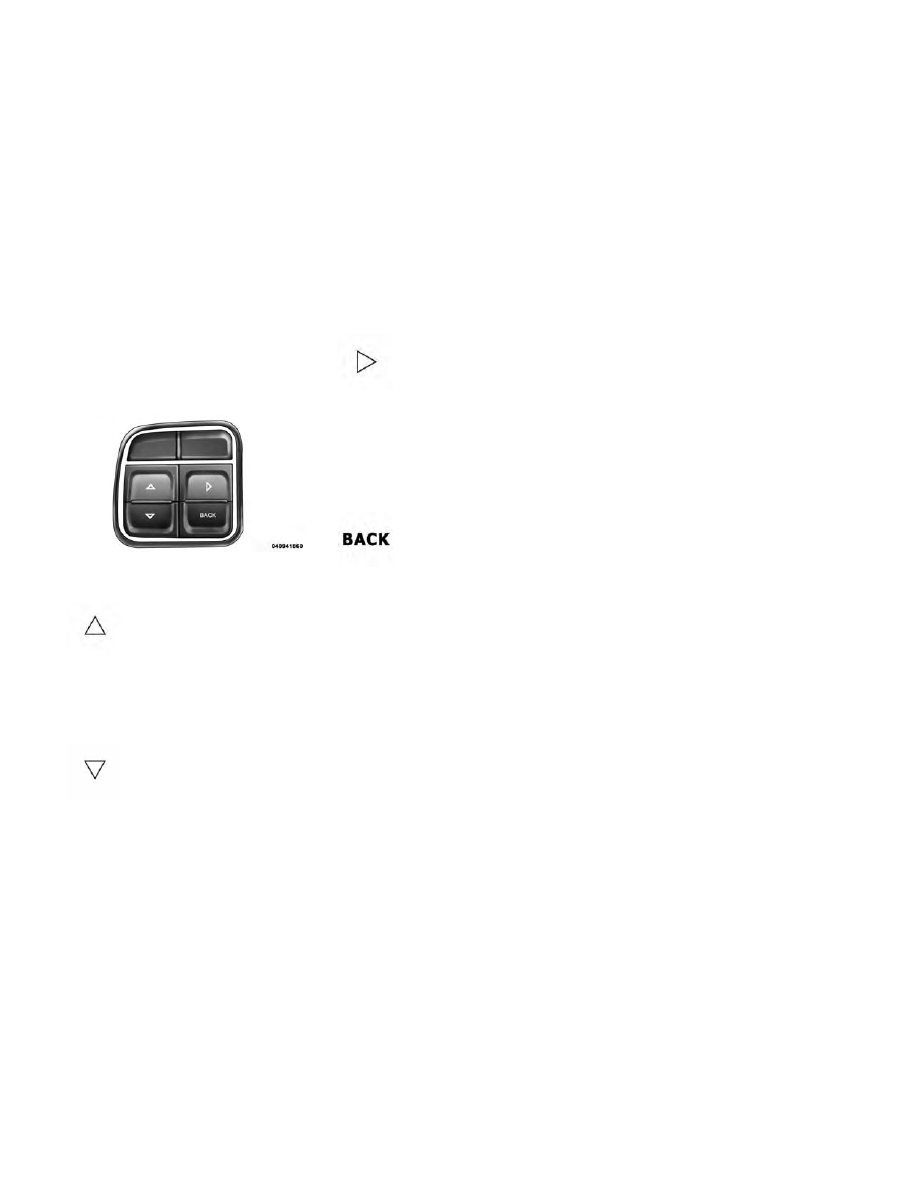

EVIC Steering Wheel Buttons

179

• Unstored Messages
This message type is displayed indefi-
nitely or until the condition that acti-
vated the message is cleared. Ex-
amples of this message type are "Turn
Signal On" (if a turn signal is left on)
and "Lights On" (if driver leaves the
vehicle).

• Unstored Messages Until RUN
This message type is displayed until
the ignition is in the RUN state. Ex-
ample of this message type is "Press
Brake Pedal and Push Button to
Start".

• Five Second Unstored Messages
When the appropriate conditions oc-
cur, this type of message takes control
of the main display area for five sec-
onds and then returns to the previous
screen. Examples of this message type
are "Memory System Unavailable -
Not in Park" and "Automatic High
Beams On".

The Reconfigurable Telltales section
is divided into the white telltales area
on the right, amber telltales in the
middle, and red telltales on the left.

When the appropriate conditions ex-
ist, the EVIC displays the following
messages:

• Key in ignition

• Ignition or Accessory On

• Wrong Key

• Damaged Key

• Key not programmed

• Vehicle Not in Park

• Key Left Vehicle

• Key Not Detected

• Press Brake Pedal and Push Button

to Start

• Liftgate Ajar (chime will sound

when vehicle starts moving)

• Low Tire Pressure

• Service TPM System (refer to “Tire

Pressure Monitoring System” in
“Starting And Operating”)

• Premium system Tire Pressure dis-

play screen With Low Tire(s) “In-
flate Tire to XX”

• Turn Signal On

• RKE Battery Low

• Service Keyless System

• LOW WASHER FLUID

• Oil Change Required

• Check Gascap

• Left Front Turn Signal Lamp Out

• Left Rear Turn Signal Lamp Out

• Right Front Turn Signal Lamp Out

• Right Rear Turn Signal Lamp Out

• Park Assist Disabled

• Service Park Assist System

• Personal Settings Not Available —

Vehicle Not in Park

• Blind Spot System Off — This mes-

sage is displayed when the ignition
is turned to ON to indicate the Blind
Spot System has been turned off.

• Blind Spot System Not Available —

This message is displayed to indi-
cate the Blind Spot Monitor (BSM)
system is temporarily unavailable

180

due to sensor blockage, electronic
interference, or other "temporary"
conditions. When this message is
displayed both outside rear view
icons will be illuminated. If elec-
tronic interference is present, the
BSM system will illuminate the icon
only on the side of interference as
long as interference is present.

• Service Blind Spot System — This

message is displayed to indicate the
Blind Spot Monitor (BSM) system is
permanently

unavailable.

The

driver will receive an EVIC mes-
sage and the BSM display warning
in both mirrors will be permanently
illuminated. If this message is pres-
ent see an authorized dealer.

• Obstacle Detected

• Driver Seatbelt Unbuckled

• Exhaust System — Regeneration

Required Now. Under conditions of
exclusive short duration and low
speed driving and low speed driving
cycles, the engine and exhaust after-
treatment system may never reach
the conditions required to remove
the trapped PM. If this occurs the

“Exhaust System Regeneration Re-
quired Now” message will be dis-
played on the EVIC. By driving your
vehicle at highway speeds for as little
as 30 minutes, you can remedy the
condition in the particulate filter
system by allowing the trapped PM
to be removed to restore the system
to normal operating condition.

• Exhaust Service Require — See

Dealer Now. The engine will be de-
rated to prevent permanent dam-
age to the after-treatment system. If
this condition occurs, it is necessary
to have your vehicle serviced by
your local authorized dealer.

• Exhaust System — Regeneration

Completed. Indicates that the Die-
sel Particulate Filter (DPF) self-
cleaning is completed. If this mes-
sage is displayed, you will hear one
chime to assist in alerting you of
this condition.

• Exhaust System — Regeneration In

Process. Indicates that the Diesel
Particulate Filter (DPF) is self-
cleaning. Maintain your current
driving condition until regenera-
tion is completed.

• Exhaust Filter Full — Power Re-

duced See Dealer. The PCM derates
the engine in order to limit the like-
lihood of permanent damage to the
after-treatment system. If this con-
dition is not corrected and a dealer
service is not performed, extensive
exhaust after-treatment damage
can occur. In order to correct this
condition it will be necessary to
have your vehicle serviced by your
local authorized dealer. See your
authorized dealer, as damage to the
exhaust system could occur soon
with continued operation.

• Exhaust Filter % Full

EVIC WHITE TELLTALE
LIGHTS

This area will show reconfigurable
white caution telltales. These telltales
include:

• Electronic Range Select (ERS)
Status

The shift lever status “6,5,4,3,2,1”
are displayed indicating the shift lever
position. Telltales “6,5,4,3,2,1” indi-
cate the Electronic Range Select

181

(ERS) feature has been engaged and
the gear selected is displayed. For fur-
ther

information

on

ERS

(for

versions/markets, where provided),
refer to “Starting And Operating”

• Electronic Speed Control Ready

This light will turn on when
the electronic speed control
is ready. For further infor-
mation, refer to “Electronic

Speed Control” in “Understanding
The Features Of Your Vehicle.”

• Electronic Speed Control SET

This light will turn on when
the electronic speed control
is SET. For further infor-
mation, refer to “Electronic

Speed Control” in “Understanding
The Features Of Your Vehicle.”

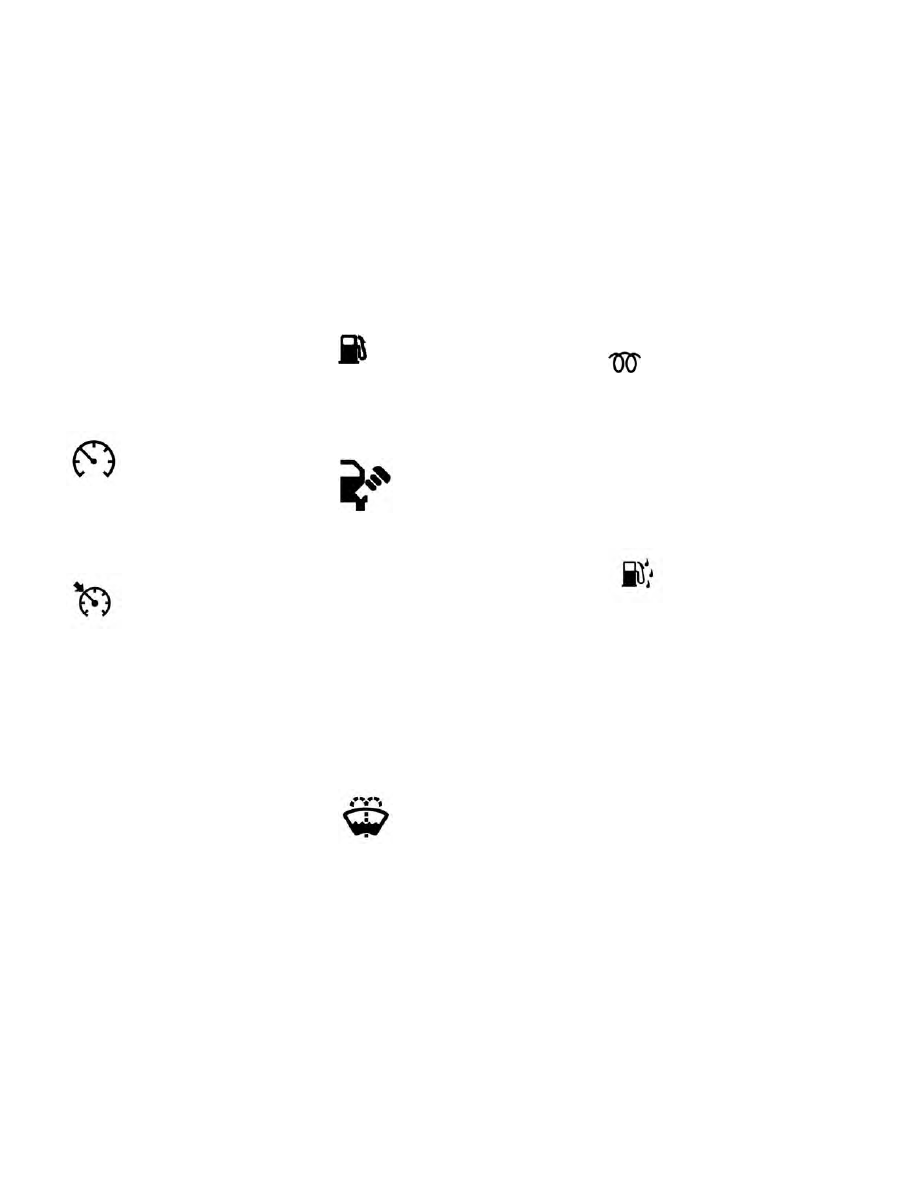

EVIC AMBER TELLTALE
LIGHTS

This area will show reconfigurable
amber caution telltales. These tell-
tales include:

• Low Fuel Light

When the fuel level reaches
approximately 11.0 L this

light will turn on, and remain on until
fuel is added.

• Loose Gascap Indicator (for
versions/markets, where provided)

If the vehicle diagnostic sys-
tem determines that the fuel
filler cap is loose, improp-
erly installed, or damaged,

a loose gascap indicator will display in
the telltale display area. Tighten the
fuel filler cap properly and press the
SELECT button to turn off the mes-
sage. If the problem continues, the
message will appear the next time the
vehicle is started.

A loose, improperly installed, or dam-
aged fuel filler cap may also turn on
the

Malfunction

Indicator

Light

(MIL).

• Windshield Washer Fluid Low
Indicator

This light will turn on to
indicate

the

windshield

washer fluid is low.

• Wait To Start Light — Diesel
Engines Only

The Wait To Start Light will
turn on when the ignition key

is first turned to the ON/RUN posi-
tion. Wait until the Wait To Start
Light turns OFF to start the engine.
(Refer to “Starting Procedures” in
“Starting And Operating” for further
information).

• Water In Fuel Indicator Light —
Diesel Engines Only

Indicates there is water de-
tected in the fuel filter. If
this light remains on, DO
NOT start the vehicle be-

fore you drain the water from the fuel
filter to prevent engine damage. Refer
to “Maintenance Procedures/ Drain-
ing Fuel/Water Separator Filter” in
“Maintaining Your Vehicle” for water
drain procedure.

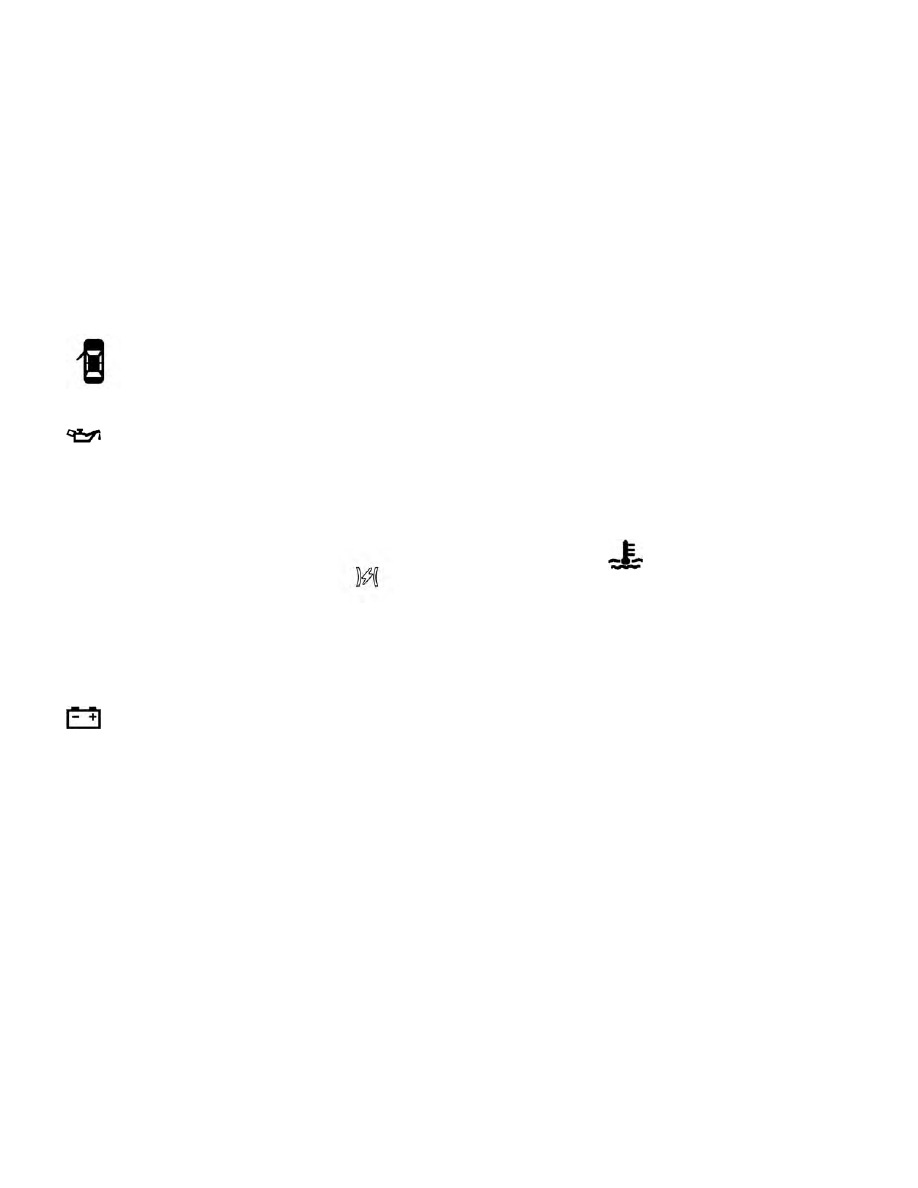

EVIC RED TELLTALE
LIGHTS

This area will show reconfigurable red
telltales. These telltales include:

182

• Door Ajar

This light will turn on to
indicate that one or more
doors may be ajar.

• Oil Pressure Warning Light

This light indicates low engine
oil pressure. The light should

turn on momentarily when the engine
is started. If the light turns on while
driving, stop the vehicle and shut off
the engine as soon as possible. A
chime will sound when this light turns
on.

Do not operate the vehicle until the
cause is corrected. This light does not
show how much oil is in the engine.
The engine oil level must be checked
under the hood.

• Charging System Light

This light shows the status of
the electrical charging system.

The light should come on when the
ignition switch is first turned ON and
remain on briefly as a bulb check. If
the light stays on or comes on while
driving, turn off some of the vehicle's

non-essential electrical devices or in-
crease engine speed (if at idle). If the
charging system light remains on, it
means that the vehicle is experiencing
a problem with the charging system.
Obtain SERVICE IMMEDIATELY.
See an authorized dealer.

If jump starting is required, refer to
“Jump Starting Procedures” in “What
To Do In Emergencies”.

• Electronic Throttle Control
(ETC) Light

This light informs you of a
problem with the Electronic
Throttle Control (ETC) sys-
tem. The light will come on

when the ignition is first turned ON
and remain on briefly as a bulb check.
If the light does not come on during
starting, have the system checked by
an authorized dealer.

If a problem is detected, the light will
come on while the engine is running.
Cycle the ignition key when the ve-
hicle has completely stopped and the
shift lever is placed in the PARK posi-
tion. The light should turn off.

If the light remains lit with the engine
running, your vehicle will usually be
drivable. However, see an authorized
dealer for service as soon as possible.
If the light is flashing when the engine
is running, immediate service is re-
quired. You may experience reduced
performance, an elevated/rough idle
or engine stall and your vehicle may
require towing.

• Engine Temperature Warning
Light

This light warns of an over-
heated engine condition. As

temperatures rise and the gauge ap-
proaches H, this indicator will illumi-
nate and a single chime will sound
after reaching a set threshold. Further
overheating will cause the tempera-
ture gauge to pass H, a continuous
chime will occur until the engine is
allowed to cool.

If the light turns on while driving,
safely pull over and stop the vehicle. If
the A/C system is on, turn it off. Also,
shift the transmission into NEUTRAL

183

and idle the vehicle. If the tempera-
ture reading does not return to nor-
mal, turn the engine off immediately
and call for service. Refer to “If Your
Engine Overheats” in “What To Do In
Emergencies” for more information.

• Transmission Temperature
Warning Light

This light indicates that the
transmission fluid tempera-
ture is running hot. This
may occur with severe us-

age, such as trailer towing. If this light
turns on, safely pull over and stop the
vehicle. Then, shift the transmission
into NEUTRAL and run the engine at
idle or faster until the light turns off.

CAUTION!

Continuous driving with the Trans-
mission

Temperature

Warning

Light illuminated will eventually
cause severe transmission damage
or transmission failure.

WARNING!

If you continue operating the ve-
hicle when the Transmission Tem-
perature Warning Light is illumi-
nated you could cause the fluid to
boil over, come in contact with hot
engine or exhaust components and
cause a fire.

OIL CHANGE DUE

Your vehicle is equipped with an en-
gine oil change indicator system. The
“Oil Change Due” message will flash
in the EVIC display for approxi-
mately 10 seconds after a single chime
has sounded to indicate the next
scheduled oil change interval. The en-
gine oil change indicator system is
duty cycle based, which means the
engine oil change interval may fluctu-
ate dependent upon your personal
driving style.

Unless reset, this message will con-
tinue to display each time you cycle
the ignition to the ON/RUN position.
To turn off the message temporarily,
press and release the BACK button.

To reset the oil change indicator sys-
tem please refer to a Lancia Dealer-
ship.

FUEL ECONOMY

Press and release the UP or DOWN
button until “Fuel Economy” displays
highlighted in the EVIC and press the
SELECT button. The following Fuel
Economy functions display in the
EVIC:

• Average Fuel Economy (AVG)

• Distance To Empty (DTE)

• Instantaneous Fuel Economy (IFE)

Average Fuel Economy

Shows the average fuel economy since
the last reset. The Average Fuel
Economy can be reset by following
the prompt in the EVIC to use the
SELECT button. When the fuel
economy is reset, the display will read
“zero” for two seconds. Then, the his-
tory information will be erased, and
the averaging will continue from the
last fuel average reading before the
reset.

184

Distance To Empty (DTE)

Shows the estimated distance that can
be traveled with the fuel remaining in
the tank. This estimated distance is
determined by a weighted average of
the instantaneous and average fuel
economy, according to the current
fuel tank level. DTE cannot be reset
through the SELECT button.

NOTE: Significant

changes

in

driving style or vehicle loading
will greatly affect the actual driv-
able distance of the vehicle, re-
gardless of the DTE displayed
value.

When the DTE value is less than
48 km estimated driving distance, the
DTE display will change to a “LOW
FUEL” message. This display will
continue until the vehicle runs out of

fuel. Adding a significant amount of
fuel to the vehicle will turn off the
“LOW FUEL” message and a new
DTE value will display.

Instantaneous Fuel Economy (IFE)

This display shows the instantaneous
Liters

Per

100km

(L/100km)

or Miles Per Gallon (MPG) in bar
graph form while driving. This will
monitor the gas mileage in real-time
as you drive and can be used to
modify driving habits in order to in-
crease fuel economy.

VEHICLE SPEED

Press and release the UP or DOWN
button until “Vehicle Speed” displays
highlighted in the EVIC and press the
SELECT button. Press the SELECT
button to display the current speed
in km/h or mph. Pressing the SE-
LECT button a second time will
toggle

the

unit

of

measure

between km/h or mph.

NOTE: Changing the unit of mea-
sure in the Vehicle Speed menu
will not change the unit of measure
in the EVIC.

TRIP INFO

Press and release the UP or DOWN but-
ton until “Trip Info” is highlighted in
the EVIC and press the SELECT but-
ton. Press and release the UP/DOWN
buttons to highlight one of the following
functions if you want to reset it:

Trip A

Shows the total distance traveled for
Trip A since the last reset.

Trip B

Shows the total distance traveled for
Trip B since the last reset.

Elapsed Time

Shows the total elapsed time of travel
since the last reset when the ignition
switch is in the ACC position. Elapsed
time will increment when the ignition
switch is in the ON or START position.

To Reset A Trip Function

Reset will only occur while a reset-
table function is selected (high-
lighted). Press and hold the SELECT
button to clear the resettable function
being displayed.

Average Fuel Economy Display

185

TIRE BAR

Press and release the UP or DOWN
button until ”Tire BAR” displays
highlighted in the EVIC. Press the
SELECT button to view a graphic of
the vehicle with a tire pressure value
at each corner of the graphic.

VEHICLE INFO
(CUSTOMER
INFORMATION FEATURES)

Press and release the UP or DOWN
button until “Vehicle Info” displays in
the EVIC and press the SELECT but-
ton. Press the UP and DOWN button
to scroll through the selections below:

• Coolant Temp

Displays the actual coolant tempera-
ture.

• Oil Pressure

Displays the actual oil pressure.

• Engine Hours

Displays the number of hours of en-
gine operation.

MESSAGES

Press and release the UP or DOWN
button until “Messages: XX” displays
highlighted in the EVIC. If there is
more than one message, pressing the
SELECT button will display a stored
warning message. Press and release
the UP and DOWN buttons if there is
more than one message to step
through the remaining stored mes-
sages. If there are no message, press-
ing the SELECT button will do noth-
ing.

UNITS

Press and release the UP or DOWN
button until “Units” displays high-
lighted in the EVIC and press the
SELECT button. The EVIC, odom-
eter, and navigation system (for
versions/markets, where provided)
can be changed between English and
Metric units of measure. To make
your selection, scroll up or down until
the preferred setting is highlighted,
then press and release the SELECT
button until a check-mark appears
next to the setting, showing that the
setting has been selected.

KEYLESS ENTER-N-GO™
DISPLAY (for
versions/markets, where
provided)

When the ENGINE START/STOP
button is pressed to change ignition
switch position, current ignition sta-
tus will be displayed in the lower right
corner of the EVIC display to the right
of the odometer value.

Refer to “Keyless Enter-N-Go™” in
“Starting And Operating” for more
information.

COMPASS /
TEMPERATURE DISPLAY
(for versions/markets,
where provided)

The compass readings indicate the di-
rection the vehicle is facing. The
EVIC will display one of eight com-
pass readings and the outside tem-
perature.

NOTE: The system will display
the last known outside tempera-
ture when starting the vehicle and

186

may need to be driven several min-
utes before the updated tempera-
ture is displayed. Engine tempera-
ture can also affect the displayed
temperature; therefore, tempera-
ture readings are not updated
when the vehicle is not moving.

Automatic Compass Calibration

This compass is self-calibrating,
which eliminates the need to manu-
ally reset the compass. When the ve-
hicle is new, the compass may appear
erratic and the EVIC will display CAL
until the compass is calibrated. You
may also calibrate the compass by
completing one or more 360–degree
turns (in an area free from large metal
or metallic objects) until the CAL in-
dicator displayed in the EVIC turns
off. The compass will now function
normally.

NOTE: A good calibration re-
quires a level surface and an envi-
ronment free from large metallic
objects such as buildings, bridges,
underground

cables,

railroad

tracks, etc.

Manual Compass Calibration (for
versions/markets, where
provided)

If the compass appears erratic and the
CAL indicator does not appear in the
EVIC display, you must put the com-
pass into the Calibration Mode manu-
ally, as follows:

1. Turn ON the ignition switch.

2. Press the UP or DOWN button un-
til

the

Setup

(Customer-

Programmable Features) menu is
reached, then press the SELECT but-
ton.

3. Press the DOWN button until
“Calibrate Compass” is displayed in
the EVIC.

4. Press and release the SELECT
button to start the calibration. The
“CAL” indicator will be displayed in
the EVIC.

5. Complete one or more 360–degree
turns (in an area free from large metal
or metallic objects) until the “CAL”
indicator turns off. The compass will
now function normally.

Compass Variance

Compass Variance is the difference
between Magnetic North and Geo-
graphic North. To compensate for the
differences the variance should be set
for the zone where the vehicle is
driven, per the zone map. Once prop-
erly set, the compass will automati-
cally compensate for the differences,
and provide the most accurate com-
pass heading. For the most accurate
compass performance, the compass
must be set using the following steps.

NOTE: Keep magnetic materials
away from the top of the instru-
ment panel, such as iPod's, Mobile
Phones, Laptops and Radar Detec-
tors. This is where the compass
module is located, and it can cause
interference with the compass sen-
sor, and it may give false readings.

187

1. Turn the ignition switch ON.

2. Press the UP or DOWN button un-
til

the

Setup

(Customer-

Programmable Features) menu is
reached, then press the SELECT but-
ton.

3. Press the DOWN button until the
“Compass Variance” message is dis-
played in the EVIC, then press the
SELECT button. The last variance
zone number displays in the EVIC.

4. Press and release the SELECT
button until the proper variance zone
is selected, according to the map.

5. Press and release the RETURN
button to exit.

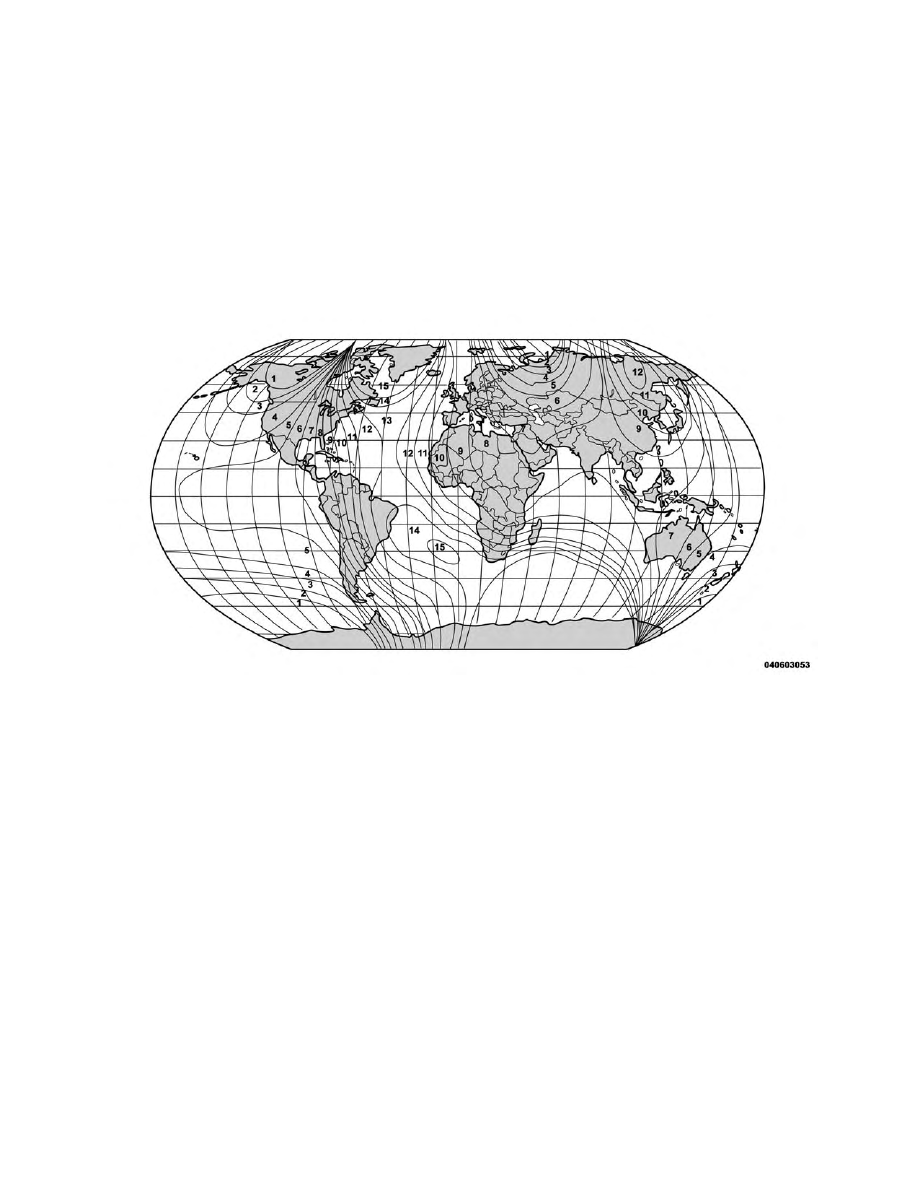

Compass Variance Map

188
