Lancia THEMA. Service Manual - part 12

is

programmed

touching

the

handle more than once will only
result in the driver’s door opening.
If driver door first is selected, once
the driver door is opened, the inte-
rior door lock/unlock switch can
be used to unlock all doors (or use
RKE transmitter).

• Passive Entry

This feature allows you to lock and
unlock the vehicle’s door(s) without
having to press the Remote Keyless
Entry (RKE) transmitter lock or un-
lock buttons. To make your selection,
touch the Passive Entry soft-key, until
a check-mark appears next to setting,
showing that setting has been selected.
Touch the back arrow soft-key to re-
turn to the previous menu. Refer to
“Keyless Enter-N-Go” in “Things To
Know Before Starting Your Vehicle”.
• Personal Settings Linked To FOB
(for versions/markets, where pro-
vided)
This

feature

provides

automatic

driver seat positioning to enhance
driver mobility when entering and ex-
iting the vehicle. To make your selec-
tion, touch the Personal Settings

Linked To FOB soft-key, until a
check-mark appears next to setting,
showing that setting has been se-
lected. Touch the back arrow soft-key
to return to the previous menu.

NOTE:

The seat will return to the

memorized seat location (if Recall
Memory with Remote Key Unlock
is set to ON) when the Remote Key-
less Entry (RKE) transmitter is
used to unlock the door. Refer to
“Driver Memory Seat” in “Under-
standing The Features Of Your Ve-
hicle” for further information.

Engine Off Options

After pressing the Engine Off Options
soft-key the following settings will be
available.

• Easy Exit Seat (for versions/
markets, where provided)

This

feature

provides

automatic

driver seat positioning to enhance
driver mobility when entering and ex-
iting the vehicle. To make your selec-
tion, touch the Easy Exit Seats soft-
key, until a check-mark appears next
to setting, showing that setting has

been selected. Touch the back arrow
soft-key to return to the previous
menu.

• Engine Off Power Delay (for
versions/markets, where provided)

When this feature is selected, the
power

window

switches,

radio,

Uconnect®

phone

system

(for

versions/markets, where provided),
DVD video system (for versions/
markets, where provided), power
sunroof (for versions/markets, where
provided), and power outlets will re-
main active for up to 10 minutes after
the ignition is cycled to OFF. Opening
either front door will cancel this fea-
ture. To change the Engine Off Power
Delay status touch the 0 seconds, 45
seconds, 5 minutes or 10 minutes
soft-key. Then touch the arrow back
soft-key.

• Headlight Off Delay

When this feature is selected, the
driver can choose to have the head-
lights remain on for 0, 30, 60, or 90
seconds when exiting the vehicle. To
change the Headlight Off Delay status
touch the + or - soft-key to select your

181

desired time interval. Touch the back
arrow soft-key to return to the previ-
ous menu.

Compass Settings

After pressing the Compass Settings
soft-key the following settings will be
available:

• Variance

Compass Variance is the difference
between Magnetic North and Geo-
graphic North. To compensate for the
differences the variance should be set
for the zone where the vehicle is
driven, per the zone map. Once prop-
erly set, the compass will automati-
cally compensate for the differences,
and provide the most accurate com-
pass heading.

NOTE:

Keep magnetic materials

away from the top of the instru-
ment panel, such as iPod's, Mobile
Phones, Laptops and Radar Detec-
tors. This is where the compass
module is located, and it can cause
interference with the compass sen-
sor, and it may give false readings.

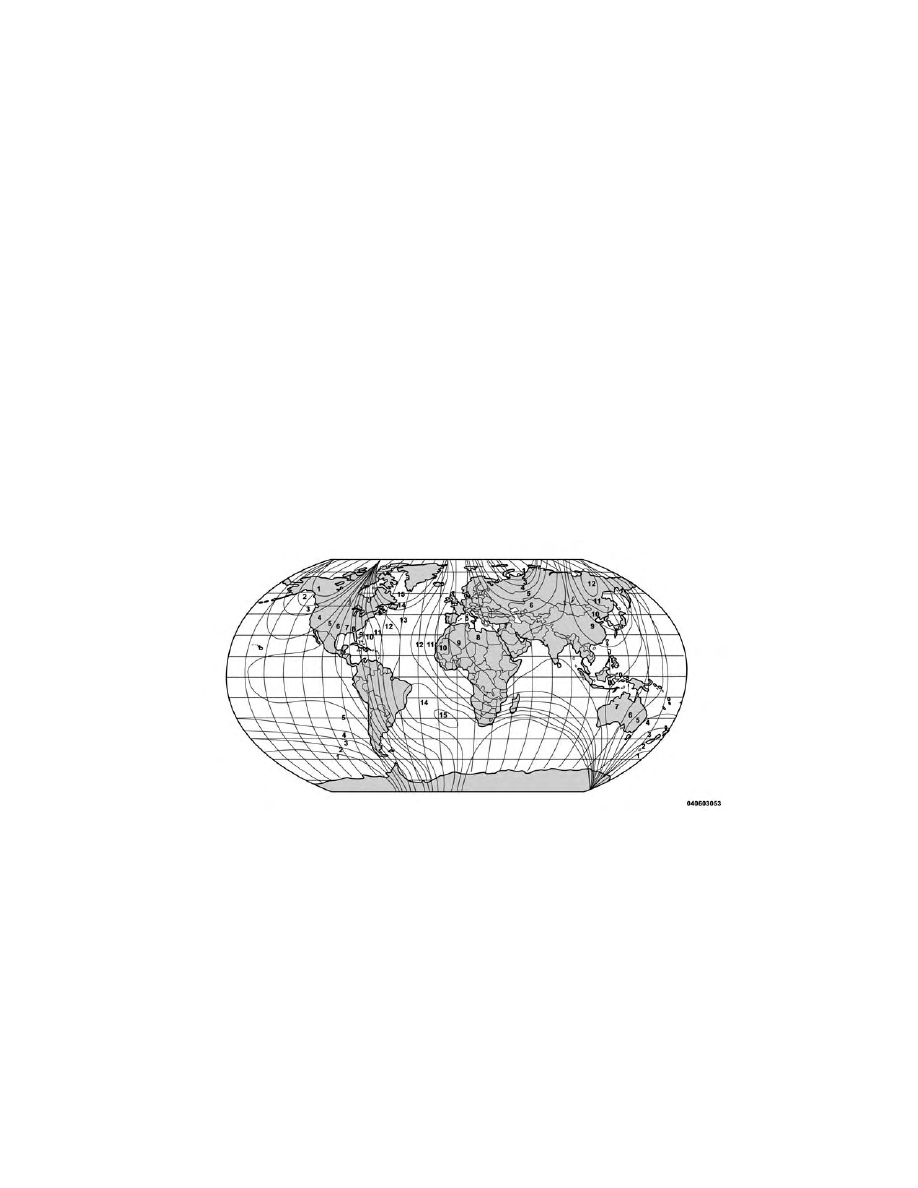

Compass Variance Map

182

• Perform Compass Calibration

Touch the Calibration soft-key to
change this setting. This compass is
self-calibrating, which eliminates the
need to manually reset the compass.
When the vehicle is new, the compass
may appear erratic until the compass
is calibrated. You may also calibrate
the compass by pressing the ON soft-
key and completing one or more 360-
degree turns, in an area free from
large metal or metallic objects. The
compass will now function normally.

Audio

After pressing the Audio soft-key the
following settings will be available.

• Balance/Fade

When in this display you may adjust
the Balance and Fade settings.

• Equalizer

When in this display you may adjust
the Bass, Mid and Treble settings. Ad-
just the settings with the + and –
setting soft-keys or by selecting any

point on the scale between the + and –
soft-keys. Then touch the arrow back
soft-key.

NOTE:

Bass/Mid/Treble

allow

you to simply slide your finger up
or down to change the setting as
well as touch directly on the de-
sired setting.

• Speed Adjusted Volume

This feature increases or decreases
volume relative to vehicle speed. To
change the Speed Adjusted Volume
touch the Off, 1, 2 or 3 soft-key. Then
touch the arrow back soft-key.

• Music Info Cleanup (for versions/
markets, where provided)

This feature helps organize music files
for optimized music navigation. To
make your selection, touch the Music
Info Cleanup soft-key, select On or Off
followed by pressing the arrow back
soft-key.

• Surround Sound (for versions/
markets, where provided)

This feature provides simulated sur-
round sound mode. To make your se-
lection, touch the Surround Sound
soft-key, select On or Off followed by
pressing the arrow back soft-key.

Phone/Bluetooth

After pressing the Phone/Bluetooth
soft-key the following settings will be
available.

• Paired Devices

This feature shows which phones are
paired to the Phone/Bluetooth sys-
tem. For further information, refer to
the Uconnect® Supplement.

SOUND SYSTEMS

Refer to your Sound Systems Booklet.

NAVIGATION SYSTEM
(for versions/markets,
where provided)

Refer

to

your

Uconnect®

User

Manual.

183

SETTING THE ANALOG
CLOCK

To set the analog clock at the top
center of the instrument panel, press
and hold the button until the setting is
correct.

iPod®/USB/MP3
CONTROL (for
vehicles/markets, where
provided)

This feature allows an iPod® or exter-
nal USB device to be plugged into the
USB port.

iPod® control supports Mini, 4G,
Photo, Nano, 5G iPod® and iPhone®
devices. Some iPod® software ver-
sions may not fully support the iPod®

control features. Please visit Apple’s
website for software updates.

For further information, refer to the
Uconnect® User’s Manual.

HARMAN KARDON®
Logic7® HIGH
PERFORMANCE
MULTICHANNEL
SURROUND SOUND
SYSTEM WITH
DRIVER-SELECTABLE
SURROUND (DSS) (for
versions/markets, where
required)

Your vehicle is equipped with a Har-
man Kardon® audio system with
GreenEdge™ technology that offers
superior sound quality, higher Sound
Pressure Levels (SPL) and reduced
energy consumption. The new system
utilizes proprietary amplifier and
speaker technologies delivering sub-
stantial increases in component and
system efficiency levels.

The 12 Channel Class D GreenEdge
high efficiency amplifier is governed
by a high voltage tracking power sup-
ply and drives a 7.5-channel play-
back architecture. The Harman Kar-
don® audio system offers the ability
to choose Logic 7 surround sound for
any audio source. The GreenEdge
high-efficiency speaker designs en-
sure the system has higher SPL and a
dramatic increase in dynamic sound
quality. The speakers are tuned for
maximum efficiency and perfectly
matched to the amplifier output stage
ensuring state of the art multi-seat
surround sound processing.

Logic7®

multichannel

surround-

sound technology delivers an immer-
sive, accurate sound-stage to every
seating position This surround effect
is available for audio from any source
- AM/FM/CD/ or dashboard AUX in-
put; and is activated through the
Uconnect® System. Refer to “Sur-
round Sound” under “Uconnect®
Settings” in “Understanding Your In-
strument Panel”.

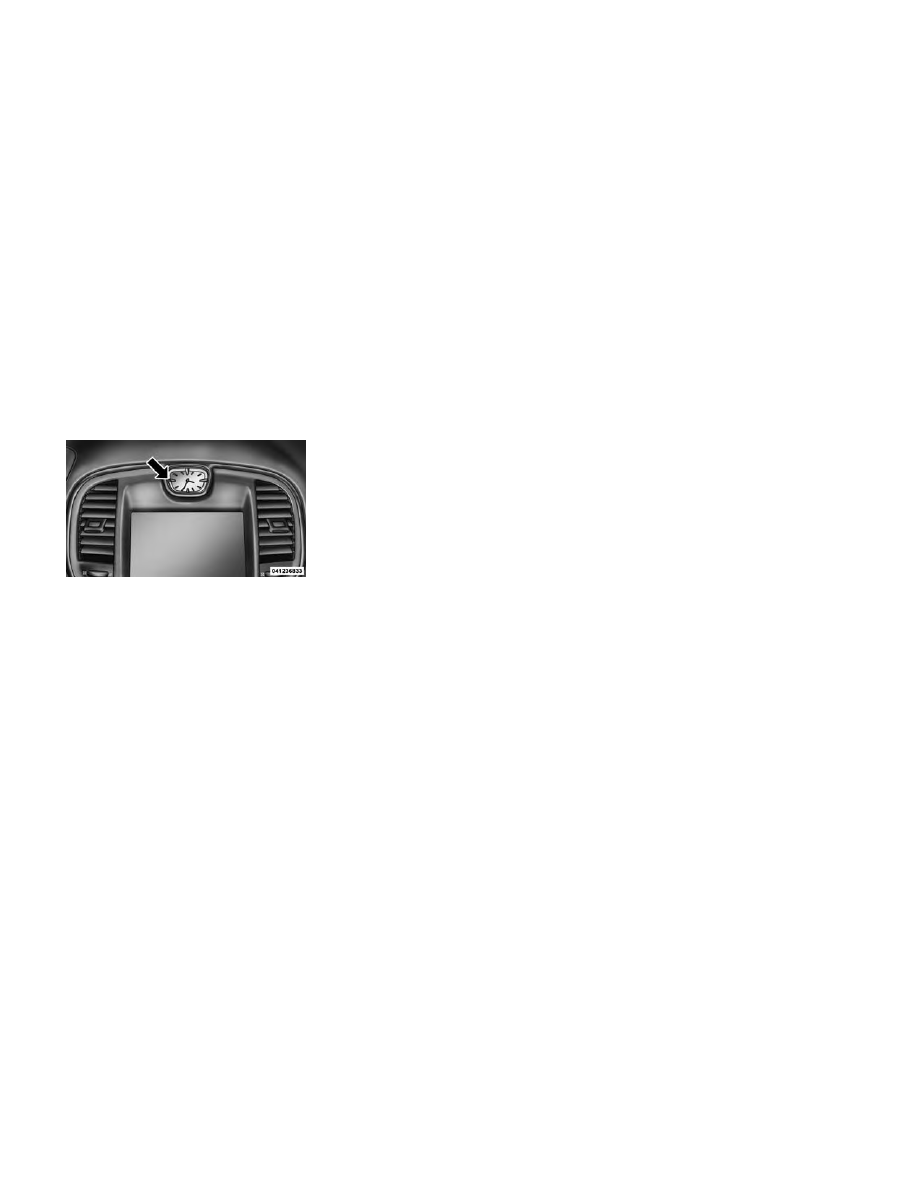

Setting The Analog Clock

184

Selecting “Audio Surround” through
the DSS modes activates the Harman
Kardon®

Logic7®

multichannel

surround-sound technology in your
vehicle. The “Video Surround” mode
is described under Driver-Selectable
Surround (DSS). The Video Surround
Mode will only be available for video
media sources (DVDs, Video CDs, or
other video media supported by the
radio). Some audio will sound better
in DSS modes, others in Stereo mode.

When in “Audio Surround” mode,
balance is set automatically. Fader
control is available in surround mode
but should be set to the center position
for optimal surround performance.

STEERING WHEEL
AUDIO CONTROLS

The remote sound system controls are
located on the surface of the steering
wheel at the three and nine o'clock
positions.

The right-hand control is a rocker-
type switch with a pushbutton in the
center and controls the volume and
mode of the sound system. Pressing
the top of the rocker switch will in-
crease the volume, and pressing the
bottom of the rocker switch will de-
crease the volume.

Pressing the center button will make
the radio switch between the various
modes available (MW/LW/CD, etc.).

The left-hand control is a rocker-type
switch with a pushbutton in the cen-
ter. The function of the left-hand con-
trol is different depending on which
mode you are in.

The following describes the left-hand
control operation in each mode.

RADIO OPERATION

Pressing the top of the switch will
“Seek” up for the next listenable sta-
tion and pressing the bottom of the
switch will “Seek” down for the next
listenable station.

The button located in the center of the
left-hand control will tune to the next
preset station that you have pro-
grammed in the radio preset pushbut-
ton.

CD PLAYER

Pressing the top of the switch once
will go to the next track on the CD.
Pressing the bottom of the switch once
will go to the beginning of the current
track, or to the beginning of the pre-
vious track if it is within one second
after the current track begins to play.

If you press the switch up or down
twice, it plays the second track; three
times, it will play the third, etc.

The center button on the left side
rocker switch has no function for a
single-disc CD player. However, when
a multiple-disc CD player is equipped

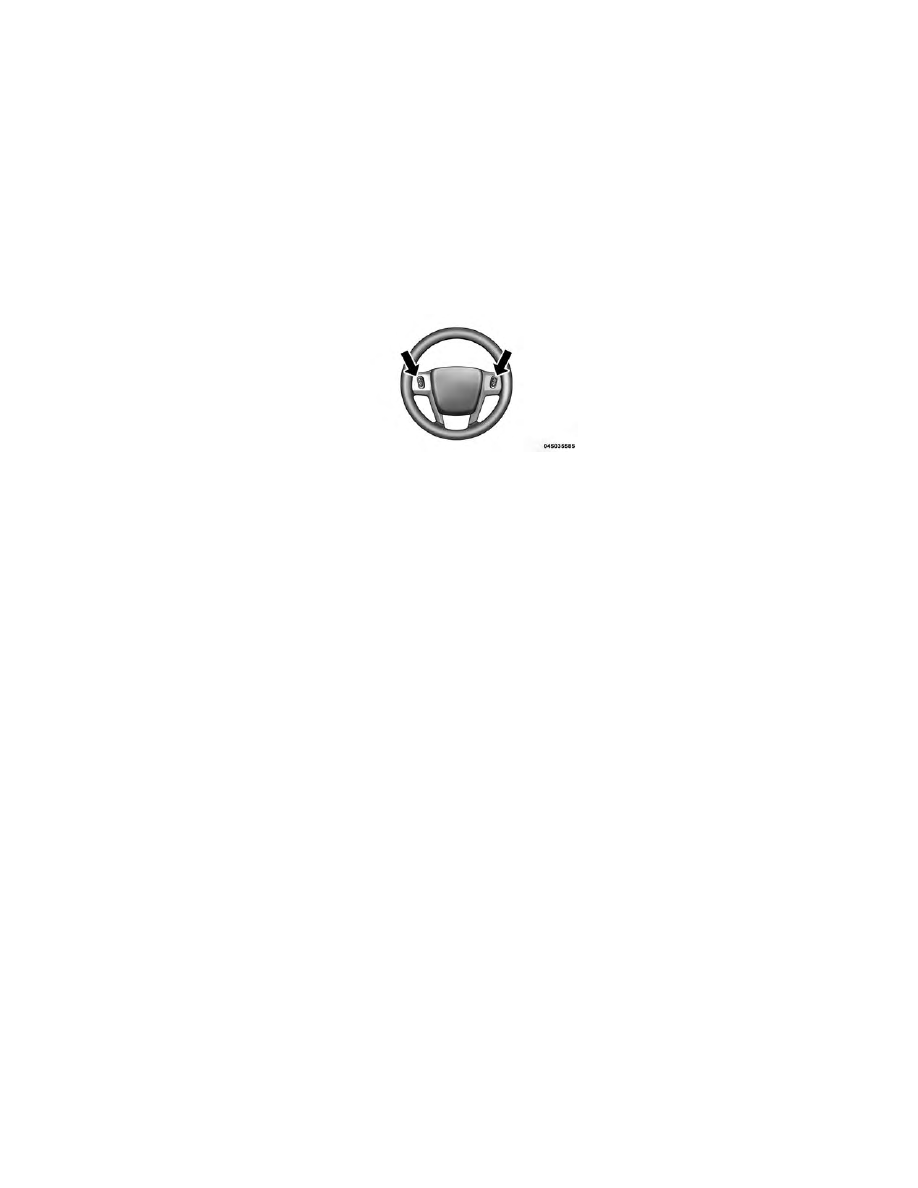

Remote Sound System Controls (Back

View Of Steering Wheel)

185

on the vehicle, the center button will
select the next available CD in the
player.

CD/DVD DISC
MAINTENANCE

To keep a CD/DVD in good condition,
take the following precautions:

1. Handle the disc by its edge; avoid
touching the surface.

2. If the disc is stained, clean the
surface with a soft cloth, wiping from
center to edge.

3. Do not apply paper or tape to the
disc; avoid scratching the disc.

4. Do not use solvents such as ben-
zene, thinner, cleaners, or anti-static
sprays.

5. Store the disc in its case after play-
ing.

6. Do not expose the disc to direct
sunlight.

7. Do not store the disc where tem-
peratures may become too high.

NOTE:

If you experience diffi-

culty in playing a particular disc, it
may be damaged (i.e., scratched,
reflective coating removed, a hair,
moisture or dew on the disc) over-
sized, or have protection encoding.
Try a known good disc before con-
sidering disc player service.

RADIO OPERATION AND
MOBILE PHONES

Under certain conditions, the mobile
phone being on in your vehicle can
cause erratic or noisy performance
from your radio. This condition may
be lessened or eliminated by relocat-
ing the mobile phone antenna. This
condition is not harmful to the radio.
If your radio performance does not
satisfactorily “clear” by the reposi-
tioning of the antenna, it is recom-
mended that the radio volume be
turned down or off during mobile
phone operation.

CLIMATE CONTROLS

The air conditioning and heating sys-
tem is designed to make you comfort-
able in all types of weather. This sys-
tem can be operated through either
the controls on the instrument panel
or through the Uconnect® system dis-
play.

When the Uconnect® system is in dif-
ferent modes (Radio, Player, Settings,
More, etc.) the driver and passenger
temperature settings will be indicated
at the top of the display.

GENERAL OVERVIEW

Hard-Keys

The hard-keys are located below the
Uconnect® screen, in the center of the
instrument panel.

186

Soft-Keys

Soft-keys

are

accessible

on

the

Uconnect® screen.

Button Descriptions (Applies To
Both Hard-keys And Soft-keys)

1. MAX A/C Button

Press and release to change the cur-
rent setting, the indicator illuminates
when MAX A/C is ON. Performing
this function again will cause the
MAX A/C operation to switch into
manual mode and the MAX A/C indi-
cator will turn off.

2. A/C Button

Press and release to change the cur-
rent Air Conditioning (A/C) setting,
the indicator illuminates when A/C is
ON. Performing this function again
will cause the automatic operation to
switch into manual mode and the
AUTO indicator will turn off.

3. Recirculation Button

Press and release to change the cur-
rent setting, the indicator illuminates
when ON.

4. Blower Control

Blower control is used to regulate the
amount of air forced through the cli-
mate system. There are seven blower
speeds

available.

Adjusting

the

blower will cause automatic mode to
switch to manual operation. The
speeds can be selected using either
hard-keys or soft-keys as follows:

Hard-key

The blower speed increases as you
turn the control clockwise from the
lowest blower setting. The blower
speed decreases as you turn the knob
counter-clockwise.

Soft-key — Uconnect® 8.4

Use the small blower icon to reduce
the blower setting and the large
blower icon to increase the blower
setting. Blower can also be selected by
pressing the blower bar area between
the icons.

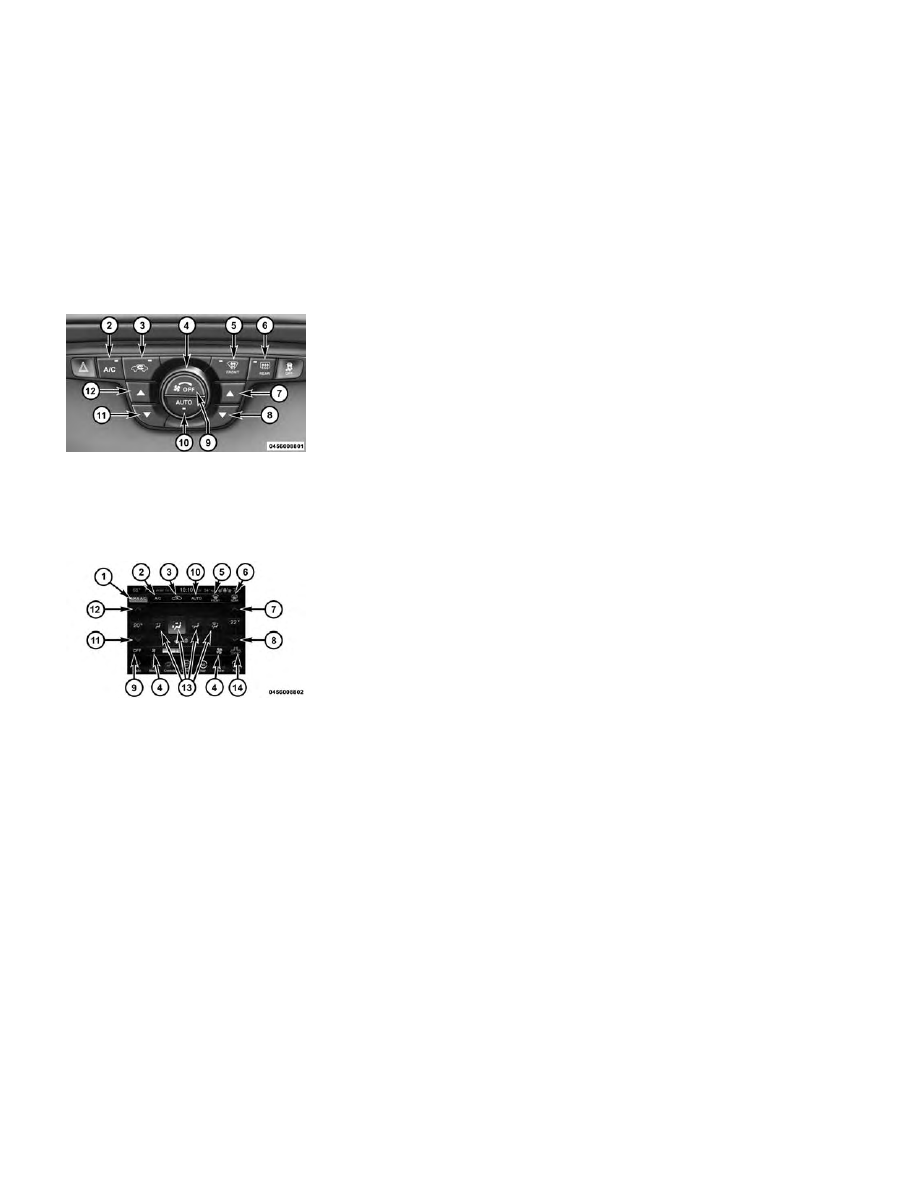

Automatic Climate Controls —

Hard-keys

Uconnect® 8.4 Automatic

Temperature Controls — Soft-keys

187

5. Front Defrost Button

Press and release to change the cur-
rent airflow setting to Defrost mode.
The indicator illuminates when this
feature is ON. Air comes from the
windshield and side window demist
outlets. When the defrost button is
selected, the blower level will in-
crease. Use Defrost mode with maxi-
mum temperature settings for best
windshield and side window defrost-
ing and defogging. Performing this
function will cause the ATC to switch
into manual mode. If the front defrost
mode is turned off the climate system
will return to the previous setting.

6. Rear Defrost Button

Press and release this button to turn
on the rear window defroster and the
heated outside mirrors. An indicator
will illuminate when the rear window
defroster is on. The rear window de-
froster automatically turns off after
10 minutes.

CAUTION!

Failure to follow these cautions can
cause damage to the heating ele-
ments:
• Use care when washing the inside

of the rear window. Do not use
abrasive window cleaners on the
interior surface of the window.
Use a soft cloth and a mild wash-
ing solution, wiping parallel to
the heating elements. Labels can
be peeled off after soaking with
warm water.

• Do not use scrapers, sharp instru-

ments, or abrasive window clean-
ers on the interior surface of the
window.

• Keep all objects a safe distance

from the window.

7. Passenger Temperature Control
Up Button

Provides the passenger with indepen-
dent temperature control. Push the
button for warmer temperature set-
tings.

NOTE:

Pressing

this

button

while in Sync mode will automati-
cally exit Sync.

8. Passenger Temperature Control
Down Button

Provides the passenger with indepen-
dent temperature control. Push the
button for cooler temperature set-
tings.

NOTE:

Pressing

this

button

while in Sync mode will automati-
cally exit Sync.

9. Climate Control OFF Button

Press and release this button to turn
the Climate Control ON/OFF.

10. AUTO Operation Button

Automatically controls the interior
cabin temperature by adjusting air-
flow distribution and amount. Per-
forming this function will cause the
ATC to switch between manual mode
and automatic modes. Refer to “Au-
tomatic Operation” for more informa-
tion.

188

11. Driver

Temperature

Control

Down Button

Provides the driver with independent
temperature control. Push the button
for cooler temperature settings.

NOTE:

In Sync mode, this but-

ton will also automatically adjust
the passenger temperature setting
at the same time.

12. Driver Temperature Control Up
Button

Provides the driver with independent
temperature control. Push the button
for warmer temperature settings.

NOTE:

In Sync mode, this but-

ton will also automatically adjust
the passenger temperature setting
at the same time.

13. Modes

1. The airflow distribution mode can
be adjusted so air comes from the
instrument panel outlets, floor out-
lets, demist outlets and defrost out-
lets. The Mode settings are as follows:

• Panel Mode

Air comes from the outlets in
the instrument panel. Each of
these outlets can be individu-

ally adjusted to direct the flow of air.
The air vanes of the center outlets and
outboard outlets can be moved up and
down or side to side to regulate air-
flow direction. There is a shut off
wheel located below the air vanes to
shut off or adjust the amount of air-
flow from these outlets.
• Bi-Level Mode

Air comes from the instrument
panel outlets and floor outlets.
A slight amount of air is di-

rected through the defrost and side
window demister outlets.

NOTE:

BI-LEVEL mode is de-

signed under comfort conditions
to provide cooler air out of the
panel outlets and warmer air from
the floor outlets.
• Floor Mode

Air comes from the floor out-
lets. A slight amount of air is
directed through the defrost

and side window demister outlets.

• Mix Mode

Air comes from the floor, de-
frost and side window demist
outlets. This mode works best

in cold or snowy conditions.
• Defrost Mode

Air comes from the windshield
and side window demist out-
lets. Use Defrost mode with

maximum temperature settings for
best windshield and side window de-
frosting and defogging. When the de-
frost mode is selected, the blower level
will increase.

14. SYNC

Press the Sync soft-key to toggle the
Sync feature On/Off. The Sync indi-
cator is illuminated when this feature
is enabled. Sync is used to synchro-
nize the passenger temperature set-
ting with the driver temperature set-
ting.

Changing

the

passenger

temperature setting while in Sync will
automatically exit this feature.

189

CLIMATE CONTROL
FUNCTIONS

A/C (Air Conditioning)

The Air Conditioning (A/C) button
allows the operator to manually acti-
vate or deactivate the air conditioning
system. When the air conditioning
system is turned on, cool dehumidi-
fied air will flow through the outlets
into the cabin. For improved fuel
economy, press the A/C button to turn
off the air conditioning and manually
adjust the blower and airflow mode
settings. Also, make sure to select only
Panel, Bi-Level or Floor modes.

NOTE:

• If fog or mist appears on the

windshield or side glass, select
Defrost

mode

and

increase

blower speed.

• If your air conditioning perfor-

mance seems lower than ex-
pected, check the front of the
A/C condenser (located in front
of the radiator), for an accumu-
lation of dirt or insects. Clean
with a gentle water spray from

behind the radiator and through
the condenser. Fabric front fas-
cia protectors may reduce air-
flow to the condenser, reducing
air conditioning performance.

MAX A/C

Max A/C sets the control for maxi-
mum cooling performance.Press and
release to toggle between Max A/C
and the prior settings. The soft-key
illuminates when Max A/C is ON.

In MAX A/C, the blower level and
mode position can be adjusted to de-
sired user settings. Pressing other set-
tings will cause the MAX A/C opera-
tion to switch to the prior settings and
the MAX A/C indicator will turn off.

Recirculation

When outside air contains
smoke, odors, or high hu-
midity, or if rapid cooling is
desired, you may wish to

recirculate interior air by pressing the
Recirculation control button. The re-
circulation indicator will illuminate
when this button is selected. Push the

button a second time to turn off the
Recirculation mode and allow outside
air into the vehicle.

NOTE:

In cold weather, use of

Recirculation mode may lead to
excessive window fogging. The re-
circulation feature may be un-
available (soft-key button greyed
out) if conditions exist that could
create fogging on the inside of he
windshield.

On

systems

with

Manual Climate Controls, the Re-
circulation mode is not allowed in
Defrost mode to improve window
clearing operation. Recirculation
will be disabled automatically if
this mode is selected. Attempting
to use Recirculation while in this
mode will cause the LED in the
control button to blink and then
turn off.

AUTOMATIC
TEMPERATURE CONTROL
(ATC)

ATC Hard-keys are located in the cen-
ter of the instrument panel.

190

Soft-keys

are

accessible

on

the

Uconnect® system screen.

Automatic Operation

1. Press the AUTO hard-key or soft-
key button (4) on the Automatic Tem-
perature Control (ATC) Panel.

2. Next, adjust the temperature you
would like the system to maintain by
adjusting the driver and passenger
temperature hard or soft control but-
tons (7, 8, 13, 14). Once the desired
temperature is displayed, the system
will achieve and automatically main-
tain that comfort level.

3. When the system is set up for your
comfort level, it is not necessary to
change the settings. You will experi-
ence the greatest efficiency by simply
allowing the system to function auto-
matically.

NOTE:

• It is not necessary to move the

temperature settings for cold or
hot vehicles. The system auto-
matically adjusts the tempera-
ture, mode, and blower speed to
provide comfort as quickly as
possible.

• The temperature can be dis-

played in U.S. or Metric units by
selecting the US/M customer-
programmable feature. Refer to
the “Uconnect® System Set-
tings” in this section of the
manual.

To provide you with maximum com-
fort in the Automatic mode, during
cold start-ups the blower fan will re-
main on low until the engine warms
up. The blower will increase in speed
and transition into Auto mode.

Manual Operation Override

The system allows for manual selec-
tion of blower speed, air distribution
mode, A/C status and recirculation
control.

The blower fan speed can be set to any
fixed speed by adjusting the blower
control. The fan will now operate at a
fixed speed until additional speeds are
selected. This allows the front occu-
pants to control the volume of air
circulated in the vehicle and cancel
the Auto mode.

The operator can also select the direc-
tion of the airflow by selecting one of
the available mode settings. A/C op-
eration and Recirculation control can
also be manually selected in Manual
operation.

OPERATING TIPS

NOTE: Refer to the chart at the
end of this section for suggested
control

settings

for

various

weather conditions.

Summer Operation

The engine cooling system in air-
conditioned vehicles must be pro-
tected with a high-quality antifreeze
coolant to provide proper corrosion
protection and to protect against en-
gine overheating. A solution of 50%
glycol antifreeze coolant and 50%

191

water is recommended. Refer to
“Maintenance Procedures” in “Main-
taining Your Vehicle” for proper cool-
ant selection.

Winter Operation

Use of the air Recirculation mode dur-
ing Winter months is not recom-
mended because it may cause window
fogging.

Vacation Storage

Any time you store your vehicle or
keep it out of service (i.e., vacation)
for two weeks or more, run the air
conditioning system at idle for about
five minutes in the fresh air and high
blower setting. This will ensure ad-
equate system lubrication to minimize
the possibility of compressor damage
when the system is started again.

Window Fogging

Interior fogging on the windshield can
be quickly removed by turning the
mode selector to Defrost. The Defrost/
Floor mode can be used to maintain a
clear windshield and provide suffi-
cient heating. If side window fogging
becomes

objectionable,

increase

blower speed to improve airflow and
clearing of the side windows. Vehicle
windows tend to fog on the inside in
mild but rainy or humid weather.

NOTE:

• Recirculate without A/C should

not be used for long periods, as
fogging may occur.

• Automatic Temperature Con-

trols (ATC) will automatically
adjust the climate control set-
tings to reduce or eliminate win-
dow fogging on the front wind-
shield.

When

this

occurs,

recirculation

will

be

unavailable.

A/C Air Filter

The climate control system filters out-
side air containing dust, pollen and
some odors. Strong odors cannot be
totally filtered out. Refer to “Mainte-
nance Procedures” in “Maintaining
Your Vehicle” for filter replacement
instructions.

192

5

STARTING AND OPERATING

• STARTING PROCEDURES . . . . . . . . . . . . . . . . . .197

• KEYLESS ENTER-N-GO™ . . . . . . . . . . . . . . .197
• NORMAL STARTING — GASOLINE ENGINE . .197
• EXTREME COLD WEATHER

(BELOW −29°C) . . . . . . . . . . . . . . . . . . . . . . . .198

• IF ENGINE FAILS TO START . . . . . . . . . . . . . .198
• AFTER STARTING . . . . . . . . . . . . . . . . . . . . . .199
• NORMAL STARTING – DIESEL ENGINE . . . . .199

• AUTOMATIC TRANSMISSION . . . . . . . . . . . . . . .201

• KEY IGNITION PARK INTERLOCK . . . . . . . . .202
• BRAKE/TRANSMISSION SHIFT INTERLOCK

SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202

• EIGHT-SPEED AUTOMATIC TRANSMISSION –

3.6L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . .202

• FIVE-SPEED AUTOMATIC TRANSMISSION –

3.0L DIESEL ENGINE . . . . . . . . . . . . . . . . . . .207

• AUTOSTICK® (for versions/markets, where

provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .211

• OPERATION – 3.6L ENGINE. . . . . . . . . . . . . . .211
• OPERATION – 3.0L DIESEL ENGINE . . . . . . . .212

• ALL-WHEEL DRIVE (AWD) (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .213

193

• DRIVING ON SLIPPERY SURFACES . . . . . . . . . .213

• ACCELERATION. . . . . . . . . . . . . . . . . . . . . . . .213
• TRACTION . . . . . . . . . . . . . . . . . . . . . . . . . . . .214

• DRIVING THROUGH WATER . . . . . . . . . . . . . . .214

• FLOWING/RISING WATER. . . . . . . . . . . . . . . .214
• SHALLOW STANDING WATER. . . . . . . . . . . . .214

• POWER STEERING . . . . . . . . . . . . . . . . . . . . . . .215
• PARKING BRAKE . . . . . . . . . . . . . . . . . . . . . . . .216
• ANTI-LOCK BRAKE SYSTEM . . . . . . . . . . . . . . .217
• ELECTRONIC BRAKE CONTROL SYSTEM . . . . .219

• ANTI-LOCK BRAKE SYSTEM (ABS) . . . . . . . .219
• TRACTION CONTROL SYSTEM (TCS) . . . . . . .219
• BRAKE ASSIST SYSTEM (BAS) . . . . . . . . . . . .219
• ELECTRONIC STABILITY CONTROL (ESC) . .220
• HILL START ASSIST (HSA) . . . . . . . . . . . . . . .222
• READY ALERT BRAKING . . . . . . . . . . . . . . . .223
• RAIN BRAKE SUPPORT . . . . . . . . . . . . . . . . . .223
• ESC ACTIVATION/MALFUNCTION INDICATOR

LIGHT AND ESC OFF INDICATOR LIGHT . . . .223

• SYNCHRONIZING ESC . . . . . . . . . . . . . . . . . . .224

• TIRES — GENERAL INFORMATION . . . . . . . . . .224

• Tire Pressure . . . . . . . . . . . . . . . . . . . . . . . . . .224
• Tire Inflation Pressures . . . . . . . . . . . . . . . . . .225
• Tire Pressures For High Speed Operation . . . .226
• Radial Ply Tires . . . . . . . . . . . . . . . . . . . . . . . .226
• Tire Types. . . . . . . . . . . . . . . . . . . . . . . . . . . . .227

194

• Run Flat Tires (for versions/markets, where

provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .227

• Spare Tires (for versions/markets, where

provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .228

• Tire Spinning . . . . . . . . . . . . . . . . . . . . . . . . .229
• Tread Wear Indicators . . . . . . . . . . . . . . . . . . .230
• Life Of Tire . . . . . . . . . . . . . . . . . . . . . . . . . . .230
• Replacement Tires . . . . . . . . . . . . . . . . . . . . . .230

• TIRE CHAINS (TRACTION DEVICES) . . . . . . . . .231
• TIRE ROTATION RECOMMENDATIONS . . . . . . .232
• TIRE PRESSURE MONITOR SYSTEM (TPMS) . .232

• PREMIUM SYSTEM . . . . . . . . . . . . . . . . . . . . .234

• FUEL REQUIREMENTS — GASOLINE

ENGINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .236

• 3.6L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . .236

• FUEL REQUIREMENTS — DIESEL ENGINES . . .238
• BIODIESEL FUEL REQUIREMENTS . . . . . . . . . .239
• ADDING FUEL . . . . . . . . . . . . . . . . . . . . . . . . . .239

• EMERGENCY FUEL FILLER DOOR

RELEASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .240

• TRAILER TOWING . . . . . . . . . . . . . . . . . . . . . . .240

• COMMON TOWING DEFINITIONS . . . . . . . . . .240
• BREAKAWAY CABLE ATTACHMENT . . . . . . . .242
• TRAILER TOWING WEIGHTS (MAXIMUM

TRAILER WEIGHT RATINGS) . . . . . . . . . . . . .243

• TRAILER AND TONGUE WEIGHT . . . . . . . . . .244
• TOWING REQUIREMENTS . . . . . . . . . . . . . . .244

195

• TOWING TIPS . . . . . . . . . . . . . . . . . . . . . . . . .248
• TRAILER HITCH ATTACHING POINTS . . . . . .249

• RECREATIONAL TOWING (BEHIND

MOTORHOME, ETC.) . . . . . . . . . . . . . . . . . . . . . .250

196
