INSTRUMENTS AND CONTROLS

operated if the rear window isolation switch has been
activated.

Note: The electric window can be operated with the
ignition in position ACC or in position ON/RUN/START
(For safety: doors should be closed).

Rear Window Isolation Switch
Press the button (5) to isolate the rear window controls,
press again to restore control.

Note: It is recommended that you ISOLATE the rear
window switches when carrying a child.

“One-Touch” Down
The driver's window control switch (1) has 2 positions.
Short press the window control switch to the "2" position
and release. The window automatically descends to fully
open. Window movement can be stopped at desired
position at any time by briely pulling up the corresponding
switch during descent.

“One Touch” Up with “Anti-Trap”

*

On some models the driver’s window (1) has the
“one-touch” up function. Lifting the switch to the "2"
position for a short time and releasing will automatically
close the window completely. Window movement can
be stopped at a desired position at any time by briely
operating the switch again.

The “Anti-Trap” function is a safety feature which prevents
the window from fully closing if an obstruction is sensed -
if this happens the window will open slightly to allow the
obstruction to be removed.

Note: DO NOT operate the power window controls
continuously several times in a short time frame,
otherwise the power window controls may be disabled
to protect the motor. If this occurs, please wait a few
seconds until the motor cools down. In the case of
the driver’s window with "One Touch and Anti-Trap"
please wait 30 seconds prior to operation. In some
cases it may take 30 minutes to completely cool down,
during which time the negative battery lead should
not be disconnected.

49

1

INSTRUMENTS AND CONTROLS

Note: If the battery is disconnected, the “One-Touch”
and “Anti-Trap” features will be lost. To restore this
feature, fully open and then fully close the window
holding the switch for 5 seconds in the closed position.

50

INSTRUMENTS AND CONTROLS

Interior Lights

Press any one of buttons (2) to switch on the
corresponding lamp, and press it again to switch the lamp
off.

Automatic Operation
Press the interior lights switch button (1) to turn on
automatic operation, and press it again to turn off the
function.

Interior light illumination occurs automatically whenever
the following occur.
• The car is unlocked.
• Any door or the tailgate is opened.
• The ignition is switched off, providing the sidelights have

been illuminated during the previous 30 seconds.

Note: If a door or the tailgate is open for more than
15 minutes, the front interior lamp will be switched off
automatically to avoid battery drain.

51

1

INSTRUMENTS AND CONTROLS

Front Power Socket

Please ensure the socket blanking plug is
inserted when the power socket is not in use.
This will ensure no debris or foreign objects
enter the socket preventing its use or cause
short circuits.

The 12V power socket has a voltage rating of
12V, and the maximum power of 120 Watt,
please DO NOT use any electrical appliance
that exceeds this rating.

Extended use of the accessory power socket
and USB socket when the engine is switched
off will cause premature discharging of the
vehicle battery.

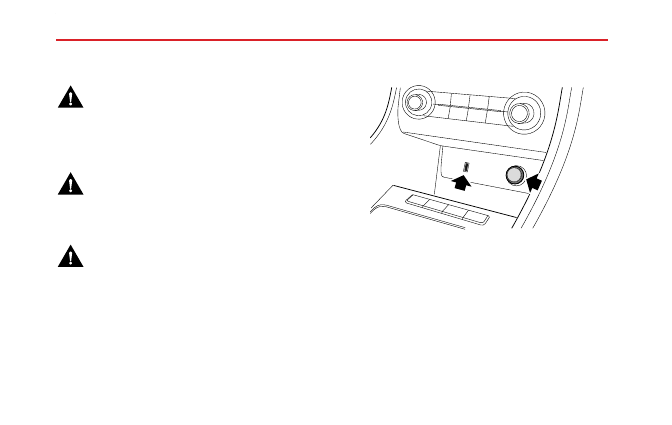

The 12V power socket is located in the centre console in
front of the gear shift lever. It can be used as a power
supply when the ignition switch is in the ACC or ON/RUN
positions when the blanking plug is removed.

Located to the left of the power socket is one of the USB
sockets. This can be used to provide a 5V power supply or
a data transmission connection.

Note: The vehicle is not supplied with a cigar lighter.
If required please contact your local MG Authorized
Repairer.

52

INSTRUMENTS AND CONTROLS

Storage Devices

Instructions

• Please close all storage devices when the vehicle is in

motion. Leaving these storage devices open may cause
personal injury in cases of a sudden start-off, emergency
braking and a car accident.

• Do not place lammable materials such as liquid or

lighters in any storage devices.

The heat in hot

conditions may ignite lammable materials and lead to
a ire.

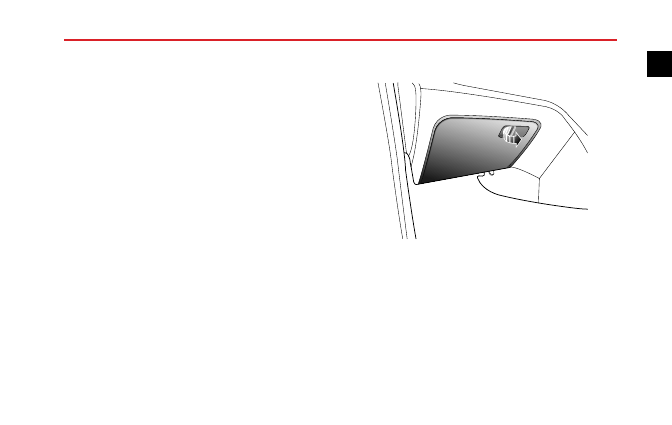

Glove Box

To open the glove box, pull the handle on the glove box
cover (as indicated by the arrow).

Push the box cover forward to close the glove box. Make
sure the glove box is fully closed when the vehicle is in
motion.

53

1

INSTRUMENTS AND CONTROLS

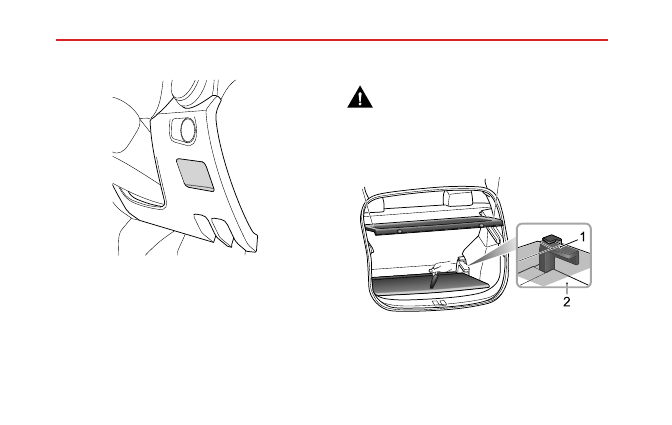

Card Box

Located in the driver side lower dash trim panel.

Loadspace

DO NOT place articles on the rear parcel
shelf, they could move causing personal
injury in the event of an accident

，

，

，

emergency braking or hard acceleration.

The rear parcel shelf is connected to the tailgate using
straps and hooks. When opening the tailgate the shelf will
automatically be raised.

54

INSTRUMENTS AND CONTROLS

The spare wheel/tyre repair kit and tool kit are stowed
beneath the loadspace carpet, lift the carpet for access.
Always reit the carpet after use.

In addition, The loadspace carpet height can be adjusted by
using the carpet bracket (igure 1, 2).

55

1

INSTRUMENTS AND CONTROLS

Cup Holder

DO NOT place hot drinks in the cup holder
whilst driving. Spillage may result in personal
injury or damage.

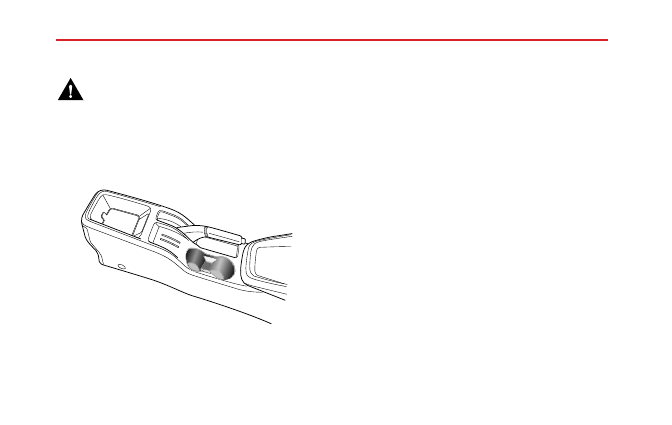

Centre Console Cup Holder

The centre console cup holder is located at the middle of
the console .

56

INSTRUMENTS AND CONTROLS

Roof Luggage Rack

*

Roof loads MUST NOT exceed the maximum
authorised load. This may lead to injury or
vehicle damage.

Loose or improperly ixed loads may fall from
the roof luggage rack and lead to an accident
or cause people injured.

When heavy or large items are carried
on the roof luggage rack it may lead
to changes in steering, handling and
braking characteristics. Please avoid sharp
manoeuvres, heavy braking and excessive
acceleration.

Pay attention to the following in using the roof luggage rack:
• Secure loads at the front of the roof as far as possible.

distribute loads evenly.

• DO NOT use automatic car washes with loads on the

roof luggage rack.

• The overall height of the car is different when loads are

itted to the roof luggage rack. Please ensure there is
adequate clearance when entering tunnels and garages.

• Ensure the loads carried by the roof luggage rack do

not impede operation of the sunroof, roof antenna of
tailgate opening.

• When installing or removing a piece of loading

equipment, follow the instructions provided by the
manufacturer of the loading equipment.

Maximum Authorised Load for the Roof

The maximum authorised load for the roof is 75 kg, this
includes the weight of the roof loads and that of the loading
equipment installed.

Ensure you are aware of the weight of loads, and weigh
them when necessary.

Never exceed the maximum

authorised load for the roof.

Periodical Check

Always check the condition of the bolt connectors
and fastenings before use. Periodically check the bolt
connectors and fastenings for security.

57

1

Air Conditioning and Audio

Systems

60 Ventilation
63 Manual Temperature Control

*

66 Electronic Temperature Control

*

70 Radio

*

78 Entertainment System

*

2

AIR CONDITIONING AND AUDIO SYSTEMS

Ventilation

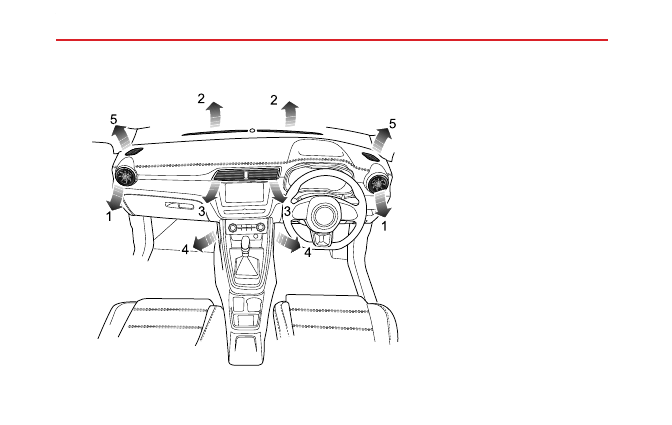

1 Side Vents
2 Windscreen/Defrost Vents
3 Centre Vents
4 Front Footwell Vents
5 Front Side Window Vents

60

AIR CONDITIONING AND AUDIO SYSTEMS

The heating, ventilation and air conditioning system
provides fresh, cooling or heated air to the interior of the
car from the air intake grille in front of the windscreen.

Always keep the air intake grille clear of obstructions such
as leaves, snow or ice.

Particle/Pollen Filter

The particle/pollen ilter helps to keep the car interior free
from pollen and dust. To remain fully effective, the ilter
should be replaced at the recommended service interval.

Vents

Centre Vents

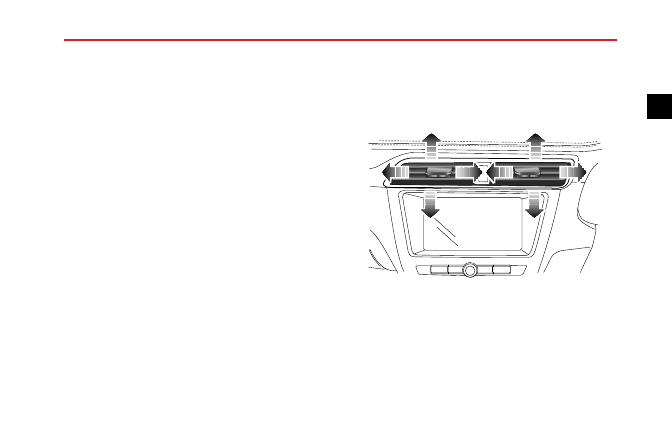

Toggle the button left all the way to close the vent, and
toggle the button right to open the vent. Toggle the button
at the centre of the vent up and down, left and right to
regulate the air direction.

61

2

AIR CONDITIONING AND AUDIO SYSTEMS

Side Vents

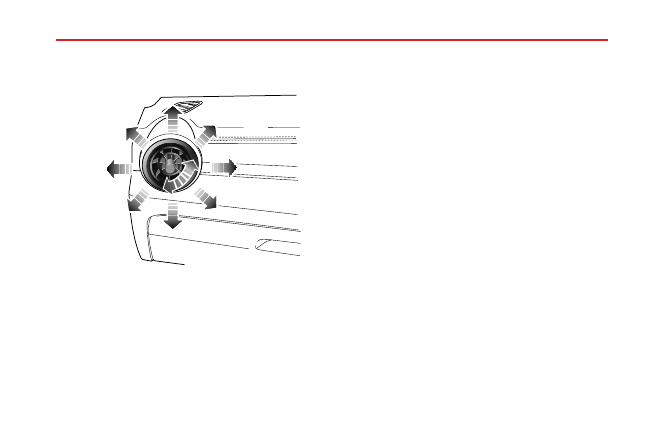

Rotate the centre thumb-wheel clockwise to open the
vent and anti-clockwise to close the vent. Toggle the
centre thumb-wheel up, down, left or right to adjust the
air direction

62

AIR CONDITIONING AND AUDIO SYSTEMS

Manual Temperature Control

*

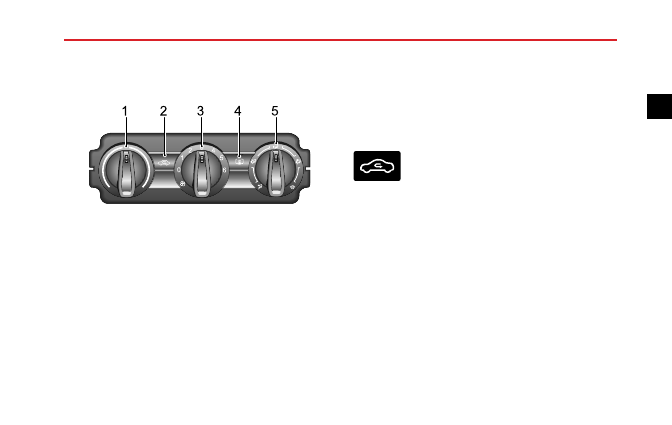

Control Panel

1 Temperature Control Knob

2 Air Recirculation Button

3 Blower Motor Speed Control

4 Heated Rear Window Button

5 Air Distribution Control Knob

Temperature Control

Rotate the Temperature Control Knob clockwise to
increase the air temperature inside the car or rotate
anti-clockwise to decrease.

Air Recirculation

Press to operate, the

LED

in the switch

illuminates, the air inside the car is recirculated and the air
intake is closed, preventing the entry of trafic fumes.

When the engine is off, the air recirculation control lap
stays in current position.

Note: Leaving the system in recirculation mode can
cause the windscreen to mist. If this happens, switch
off recirculation and rotate the air distribution knob to
Windscreen/Demist mode and adjust the blower speed
to maximum.

Blower Motor Speed Control

Rotate

the

Blower

Motor

Speed

Control

clockwise/counterclockwise to increase/decrease the

63

2

AIR CONDITIONING AND AUDIO SYSTEMS

blower speed. The blower is switched off when the
blower motor control is set to 0, and the blower motor
speed increases gradually from 1 to 6.

Note: To turn off the system, adjust the blower motor
control to 0; to turn on the system, adjust the blower
motor control to other position.

Heated Rear Window

The heating elements on the inside of the
rear screen are easily damaged. DO NOT
scrape or scratch the inside of the glass. DO
NOT stick labels over the heating elements.

Press to operate; the

LED

in the switch will

illuminate indicating the heated rear window is switched
on. The

LED

extinguishes when the heated rear window

is turned off. The heated rear window will switch off
automatically after

15

minutes.

Note: The heated rear window will only function with
the engine operating.

Air Distribution

Rotate the Air Distribution Control Knob, select the air
distribution mode as required.

For 'face'. Directs air to the side and centre

vents.

For 'face + feet'. Directs air to the footwell, side

and centre vents.

For 'feet'. Directs air to the footwell vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

For 'feet + windscreen'. Directs air to the

windscreen and footwell vents.

Note: In this mode, a small amount of air will be
directed to the side vents.

64
