Control indicators

The control  indica tors described here are

not present in all vehic les. The descriptions
however, apply to all instrument  versions.
The control indica tor colours mean:

O



Turn sig nal lig hts

Control  indica tor flashes green.
The control  indica tor  flashes on the

respective side.
Both c ontrol indicators  flash with the

ha zard warning lights  on.
Rapid flashes: A turn sig nal  lig ht  or  the

related  fuse has failed,  fa ilure of turn signal
lig ht  on the caravan/trailer 3 .
Turn signal lights –  see page 130.
Change bulb s - see page 252.

Fuses - see page 246.

I



Engine oil pressure
Control indicator illuminates red.
It  illuminates w hen the ignition is  switched
on and extinguishes shortly after the

eng ine starts.
Illuminates when the eng ine is running:

Eng ine lubrication m ay be interrup ted. This
ma y result in damage to the engine and/or

locking of the drive  wheels:
1. Move out of the flow of traffic a s quickly

as possible without impeding other
vehicles.

2. Depress clutch.
3. Shift  manual transm ission or

Easytronic 3 into neutral;  for a utomatic
tra nsmission 3 , set selector  lever to N.

4. Switch off ignition.

Check oil level before contac ting a

workshop.

Control indicators ................................  98
Instrument display...............................  105
Information display .............................  108
Warning buzzers..................................  126
Wind screen wiper ................................  126

z Red

Danger, important rem ind er

z Yellow

Warning , note,  fault

z Green

On confirmation

z Blue

On confirmation

9

 Warning

When  the eng ine is off, considerably

more force is needed to brake and steer.
Do not  remove  key until v ehicle  has com e

to  a standstill, otherw ise the steering
colum n lock could engage unexpectedly.

99

Instruments, controls

R



Brake system , clutch system
Control indicator  illuminates or flashes red.
It illuminates when  the ignition  is switched
on if the handbrak e is applied or if the

brake and c lutch fluid level is too low.  For
further instructions – see pages 209, 276.

For vehicles with Ea sytronic 3 , the c ontrol

indica tor  flashes for a few seconds when
the ig nition is turned off if the handbrak e is

not a pplied.

9

 Warning

Illuminate  if  the handbrake has been

released: stop vehicle and interrupt
journey im mediately.  Contact a

workshop  for  assista nce.

p



Alterna tor
Control indic ator illuminates or flashes red.
It  illuminates w hen the ignition is  switched
on and extinguishes shortly after the

eng ine starts.
Flashes while starting:

Battery voltage too low. H ave  electrica l
system  tested b y a  work shop.
Illuminates when the eng ine is running:
Stop and switch engine off. Battery w ill not

be charged. Eng ine cooling may be
interrupted . Effec t  of bra ke serv o unit may

stop in vehicles with diesel engines.
Check d riv e b elt condition  and tensioning

before contacting a w orkshop for
assistance.

v



Airb ag system s 3 , belt tensioners 3
Control indicator illuminates red.
Illuminates when the eng ine is running:
Fault in  the airbag  systems, seat

occupancy recognition 3 or belt tensioners
-  see pa ges 74, 86.

100

Instruments, controls

W



Coola nt temperature
Control indicator illum inates red.
Illuminates when  the engine is  running:
Stop a nd  turn engine off, coolant

tem perature  is too high. Risk of engine
dam age. For coola nt temp erature display -

see page 106. Check  coola nt level -
see page 275.

8



Exterior lights
Control indicator illum inates green.
It is illuminated when the exterior lighting is
on – see pa ge 128.

1



SPORT mode of a utomatic transmission 3
Control indica tor is illuminated in the

tra nsmission display  if  the SPORT mode 3
is selected .
Further inform ation  - see  pages 178, 179.

T



Winter  program me of autom atic

transmission 3 or Easytronic 3
Control  indica tor illuminates in

tra nsmission display with Winter
prog ra mme engaged.
Further inform ation  – see pages  172, 180.

(



Door open
Control indicator illuminates red.
It  illuminates w ith the doors open.

j



Easytronic 3, star ting the engine

Control indicator illuminates yellow .
It  illuminates if the footbrak e is not

depressed.  The indicator exting uishes as
soon as the footb ra ke is depressed. The

eng ine can only b e started  with  the
footbrake dep ressed - see page 169.

t



Bulb rep lacement 3
Control indicator illuminates red.
It  illuminates if a  bulb is defective. Check
the lights and replace any defective bulbs.

Replacing bulbs - see page 252.

101

Instruments, controls

s



Open luggage com partm ent
Control indicator illum inates red.
It illuminates with the  lug gage
compartment open, to close luggage

compartment – see pa ge 34.

>



Front fog lig hts 3

Control indicator illum inates green.
It is illuminated  when the front fog lights

are on – see page 130.

C



Main bea m

Control indicator illum inates blue.
It is illuminated when main beam  is on and

during headlight flash – see pa ges 7, 128.

r



Fog tail light

Control indicator illum inates yellow.
It is illuminated when the fog tail light is on

–  see pa ge 131.

r



Pa rking distance sensors 3
Control  indica tor illuminates yellow.
Fault in system. Contact a  work shop for
help.
Pa rk ing distance sensors 3 –  see  page 202.

u



Continuous Damp ing Control 3, SPORT

mode
Control  indica tor illuminates yellow.
Fault in system. Contact a  work shop for
help.
Further inform ation  – see page 198.

X



Seat belt 3

Control  indica tor illuminates red.
It illum ina tes onc e the ignition has been

switched on until the seat belt is applied.
A warning  buzzer  also sound s once the

vehicle has  started moving.
Putting on a seat belt  – see page 76.

A



Engine electronics, transmission
electronics 3 , diesel  fuel filter 3,

im mobiliser
Control indicator illuminates or flashes

yellow.
It  illuminates for a  few sec onds when  the

ignition  is switched  on.
Illuminates when the eng ine is running:

Fault in engine or gearbox electronic
system. Electronics have switched on

emergency running  programme; fuel
consum ption m ay be increa sed and the

vehicle’s driveability reduced  -
see page 192.  Contact a workshop

imm ediately.
Diesel engines

1)

  Z 19 DTL,  Z 19 DT,

Z 19 DTH: Hav e water drained from diesel
fuel filter  - see page 274.
Flashes  when the ig nition is  on:
Fault in  the electronic immobiliser system ;

the engine cannot be started -
see page 27.

1)

Sales des ignation – see page 284, 285.

102

Instruments, controls

!



Preheating for diesel engines  3,
diesel particle filter 3

Control indicator illum inates or flashes
yellow.
Illuminates:
Preheating system  active, switches on only

if outside tem perature  is low.

Flashes:

(in v ehicles with diesel particle filter)
The driving situation is such that the diesel

particle filter self-cleaning function  cannot
op erate autom atically.  You may continue

to  drive  the vehic le normally. The vehicle
will not  be d amaged and does  not require

service.
The self-cleaning function  will

autom atic ally operate whilst driving after
the engine has  reached its  norma l

op erating temperature. The control
indica tor ! will continue to flash  until

the self-clea ning operation  is c om plete.
This may take up to 20  minutes  of  driving.

The time will be shorter  at higher vehicle
speeds.
Further inform ation  – see page 194.

H



Coolant level
Control indicator illuminates yellow .
Illuminates when the eng ine is running:
Coolant fluid level  too low. Stop,  turn off

eng ine. Check  coolant fluid level  -
see page 275.

u



Anti-lock Bra ke System  (ABS )
Control indicator illuminates red.
Illuminates whilst driving:
Fault in Anti-lock Bra ke System  -

see page 210.

103

Instruments, controls

p



Elec tro-hyd raulic pow er assisted steering
Control indicator illum inates red.
Fault in elec tro-hydraulic p ow er assisted
steering system . The power assisted

steering  may hav e failed. The  vehicle can
be steered but considerably more  force is

req uired. Contact  a workshop  for
assistance.

v



Elec tronic Stability Progra mme
(ESP®

Plus

) 3

Control indicator flashes or lights yellow.
Flashes w hilst driving:

System actively engaged - see page 196.
Illuminates whilst  driving:

System switched  off or fault in the
Electronic Stability Programm e -

see page 196.

y



Seat occup ancy r ecog nition 3
Control  indica tor illuminates or flashes on

the odometer display.
Illum inates:

Sea t  occupancy recognition has detected
a child restraint system  with tra nsponders.

Airba g systems for the front passenger’s
seat are dea ctiv ated  - see  page 87.
Flashes:
Fault in the  system or child restraints  with

tra nsponder fitted incorrectly -
see p age 87.

S



Engine oil level 3
Control  indica tor illuminates yellow.
The engine oil lev el is check ed
autom atic ally.
Illum inates  when the  engine is running:
Engine oil level too  low . Check engine oil

level and top up  engine oil if necessa ry -
see p age  272.

m



Cruise control 3
Control indicator illuminates green.
It  is illuminated  when the  system is on  –
see page 200.

Y



Fuel level
Control indicator illuminates or flashes

yellow.
Illuminates:

Low fuel level, fuel gauge in reserv e a rea.
Flashes:

Fuel supply exhausted, refuel immediately.
N ever let the tank run dry.
Erra tic  fuel sup ply can c ause catalytic
converter to overheat -  see pa ge 190.
Diesel engines:  If  the tank is run  dry, b leed
the fuel system as desc rib ed on pa ge 228.

104

Instruments, controls

Z



Exhaust ga ses 3
Control indicator illum inates or flashes

yellow.
It illuminates when  the ignition  is switched

on and extinguishes shortly after the
engine sta rts.
Illuminates when  the engine is  running:
Fault in emission control system. The

permitted emissions may be exceed ed.
Contact  a   workshop  im med ia tely.
If it flashes when the engine  is  running :
Fault that may cause dama ge to the

catalytic converter – see page 192. Contact
a w orkshop for assistance im med ia tely.

w



Tyre pressure m onitoring system  3
Control  indica tor illuminates red:

Tyre p ressure  difference, chec k tyre
pressure  at next opportunity.
Control  indica tor flashes red :
Considerable  pressure difference or direc t

loss of pressure, stop immediately and
check  tyres and tyre pressure.
Control  indica tor illuminates yellow:
Fault in system. Contact a  work shop for

help.
Tyre p ressure  monitoring system  –

see p age 204.

B



Ad aptive  Forwa rd Lighting  (AFL)  3
Control indicator flashes  yellow.
Flashing:
Fault in system. Contac t a workshop  for

help .
Flashing for 4 seconds when the  ig nition is

switched on:
System ad justed  for d riv ing  abroad.
AFL - see page 132.

105

Instruments, controls

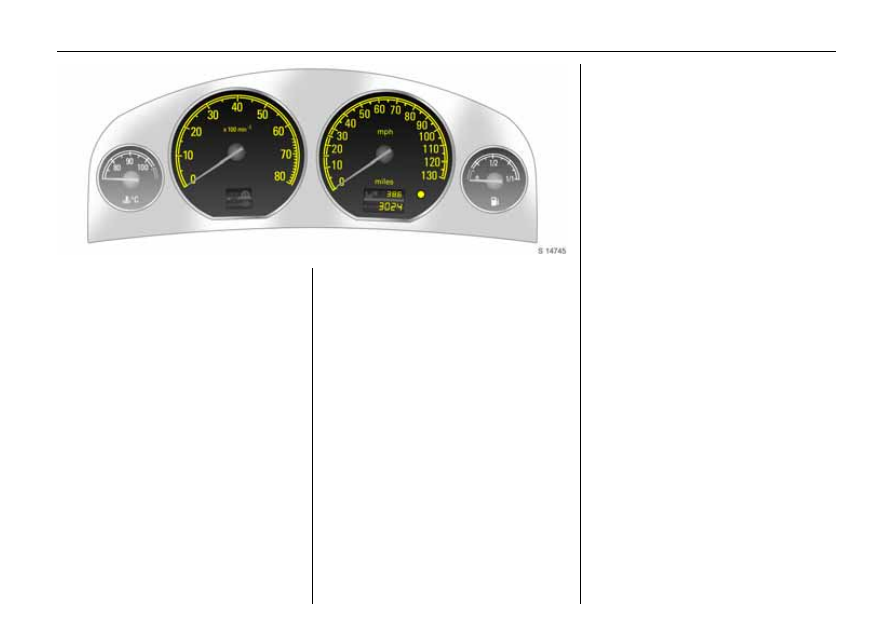

Instrum ent display

In some  model v ariants the  pointers of the
tachometer, the speedometer,  the coolant

tem perature gauge and  the fuel gauge
briefly go to the end stop as a functionality

check .

Ta chometer

Indicates eng ine speed.
Warning zone: Maxim um permissible

engine speed exceeded; d anger to engine.
Speedometer

Speed d isplay.

Odometer
Records the miles (k ilometres) counted.
Display in the ev ent of airbag system
ma lfunction  – see page 86.
Trip  odometer
Display of m iles  (kilom etres) covered  since

reset.
To set to z ero, hold reset knob down for

app rox. 2 seconds with ignition switched
on.

106

Instruments, controls

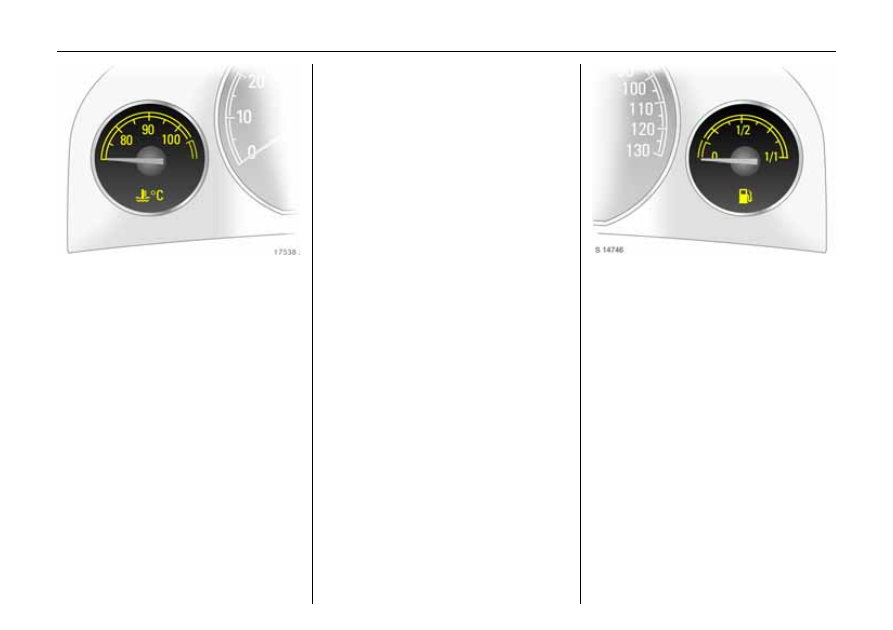

Coola nt temperature d isplay

For physical reasons, the  engine
temperature gauge show s the coolant

temperature only if the coolant  level is
adeq uate.
During operation the system  is pressurised.
The temp erature ma y therefore rise briefly

to ov er 100 °C.

Fuel gauge



N ever let the tank run dry.
Diesel engines: If  the tank is run  dry, b leed
the fuel system as desc rib ed on pa ge 228.
Because of the fuel  remaining in the  tank,
the amount of fuel required  to fill the tank

ma y be less than  the spec ified tank
cap acity.

Pointer in zone
at left

= Engine operating

temperature not yet

reached

Pointer betw een

the z ones

= Normal operating

temperature

Pointer in

warning zone at
right or W is

illuminated

= Temperature too

high: Stop. Switch
off engine. Risk of

engine d amage.
Check  coolant  level

- see  page 275.

Pointer in
left zone or

Y illumina ted

= Reserve area

Pointer in

left zone or
Y flashing

= Refuelling -

see page 189

107

Instruments, controls

Transmission display 3

Display of gear selected  for automatic
transm ission 3  or current gear or m od e for

Ea sytronic 3 .

For Easytronic 3, the display flashes for a
few seconds if A, M or R is selected  when

the engine is  running but the  footbrake is
not d epressed.

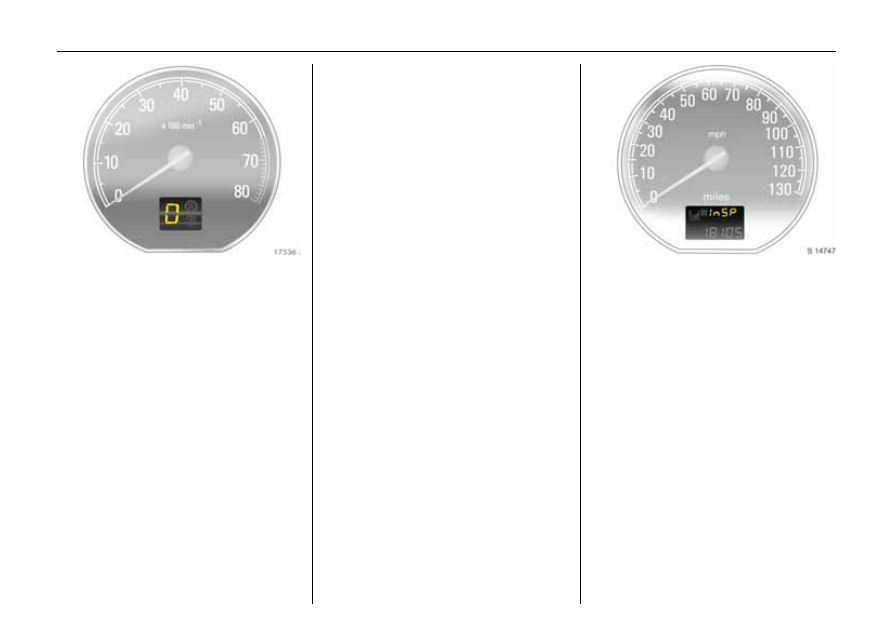

InS P Service interval display 3

When InSP  appea rs on the  odometer
display, make an ap pointment with a

workshop for  servicing  as soon a s  possible.
We  recommend your Vauxhall Authorised

Repairer.
Service, maintena nce –  see page 268.

P

Automatic transm ission  park

position

R

Reverse gear

N

Neutral

A

Automatic mode on Ea sytronic

M

Manual m od e on Easytronic

D

Automatic mode on automatic

transm ission

1-5

Manual m od e, c urrent  gear on

Easytronic

1-5

1-6  3

Manual m od e, selected gear on

automatic

108

Instruments, controls

Information display

Triple Information Disp lay
Display of time, outside tempera ture and

date/Infotainment system 3 (w hen it is on).
When the ignition is off, the time, date and

outside tem perature can be presented for
15 second s b y briefly pressing one of the

two buttons b elow the  displa y.
Display F in the  display indicates a  fa ult.

Hav e the cause eliminated by a workshop.

Board Inform ation Display 3

Display of time, outside temp erature a nd
date/Infotainment system  3  (when it is on).
Display F in the display indica tes a fault.
Have the cause elim inated by a w ork shop.

Grap hical Information Disp lay 3,

Colour Informa tion Display 3
Display of time, outsid e tem perature, date/

Infotainment system  3 (when it is on) and
Electronic Clima te Control 3.
The  Gra phic al Inform ation Display
presents the information in monochrome.

The Colour Information Display p resents
the  information in colour.

12:01  17

,0

°C

FM 3

90,6

MHz

REG

AS

RDS

T P

11:25

}

21

.5

°C

Range

RDS

[ TP]

257

miles

Ü

Board Computer

19,5° 19:36

BC 1

All values

BC 2

257.0

miles

Timer

Ø

40

mph

7.0

gal.

Ø



31.0

miles/ gal.

1

1

1

1

8

8

8

8

109

Instruments, controls

The type  of information and how it is
displayed depends on the equipment

of the v ehicle and the Infotainment
system 3, trip comp uter 3 and Elec tronic

Clim ate Control 3  settings.
Some inform ation  appea rs on the  displa y

in an abb reviated form.
For Infotainm ent system  - see Infotainment

system instructions.
For Elec tronic Climate Control 3 -

see page 156.
Display F in the  display indicates a  fa ult.

Hav e the cause eliminated by a workshop.

Outside temperature

A  fall in temp erature is indicated
immed iately  and a rise in temperature

after a tim e delay.
If outside temp erature d rops to 3 °C, the

symbol : illuminates in the Triple
Information Display or the Board

Information Display 3  as  a warning for  icy
road  surfaces.  : rem ains illuminated  until

temperatures reach a t least 5 °C.

In v ehicles with Graphical Information

Display 3 or Colour Inform ation Display 3 ,
an icy road surfac e wa rning m essage

app ears on the display. No m essag e
is displayed if the temperature is less

than -5 °C.

8:56

-5

,5

°C

07.04.2004

:

9

 Warning

Caution: The road surface may already

be  icy even though the d isplay indicates
a few  deg rees ab ov e 0 °C.

Slippery road

-2, 5°C

OK

110

Instruments, controls

Triple Information Display

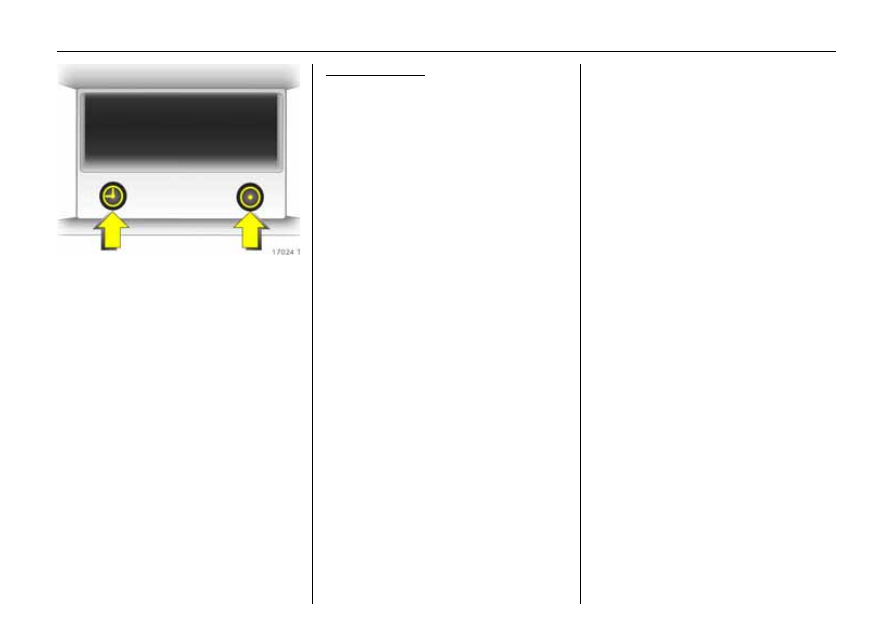

Set d ate and time
Infotainm ent system off: p ress  Ö and ;

below  the display  as  follows:

Correcting time 3
Some RDS transmitters do not send a

correct time sig nal. If the  incorrect time  is
continually displayed,  deactiv ate

autom atic  time  synchronisation 3  - see
next column,  and  set the  tim e m anually.
The automatic setting is indicated  by  } in
the display.

Deactivating/ac tiv ating  autom atic time
synchronisation: Infota inm ent system off,

press Ö and ;   below the display:

Press Ö for ap prox. 2 seconds:

Day flashes

;:

Set  day

Ö:

Month  flashes

;:

Set  month

Ö:

Year  flashes

;:

Set  year

Ö:

Hours  flash

;:

Set  hours

Ö:

Minutes flash

;:

Set minutes

Ö:

Clock is started .

8:56



5

,5

°C

07.04.2004

Hold down Ö for app rox. 2 sec., clock

display  is now in setting m ode,
Press Ö  twice (until year flashes).
Press Ö  and  hold  down for approx.
3 seconds  until  } flashes in d isplay 3  a nd

text "RDS TIME" appears (yea rs flash
during this  tim e),
Press ;; display shows:

RDS TIME 0 = Off

Press ;; display shows:

RDS TIME 1 = On

Press Ö three tim es.

111

Instruments, controls

Board Information Display

3

,

selecting functions

Functions and settings of some

equipm ent 3   can be accessed  via the
Board Information Disp la y.
This is done using the  menus and the
buttons/four-way  button on the

Infotainm ent system 3 or the left-hand
adjuster wheel 3  on the steering wheel.

The resp ective menu op tions are then
shown in the following lines on the disp lay.
If check control warning  messages 3  are
displayed, the disp la y is blocked to other

displays. Confirm the warning message. If
there are several warning messages,

confirm  one after the other.

To  select w ith four-wa y button:

Select options v ia the m enus  and with the
buttons/four-w ay button on the

Infotainment system 3.

To selec t using the left adjuster w heel 3

on the steer ing wheel
Scroll upw ards

Prev ious menu  item.
Scroll  d ow nw ards

N ext m enu item .
Press

Selec tion of hig hlighted item,  confirmation
of comm and s.
System settings - see page 112.
Trip comp uter 3 –  see page 114.

11:25

}

21

.5

°C

Range

257miles

112

Instruments, controls

Board Information Display

3

,

System settings

Press the Settings button of the

Infotainm ent system.  Menu item Audio or
System  will app ear.
Press  the lower  button of the  four-way
button to reach m enu item System . After

pressing  the right-hand part of the  four-
way button,  the first function  of the  System

menu is shown.
Some inform ation  appea rs on the  displa y

in an abb reviated form.

The functions are displayed  in  the following
order:
z Time synchronisation,
z Time, setting hours,

z Time, setting minutes,
z Date, setting day,

z Date, setting month,
z Date, setting year,

z Ignition logic,
z Language selection,

z Setting  units of measure.

Correc ting time 3

Som e RDS transm itters  do not  send  a
correc t  time  signal. If  the incorrect time is

continually displayed, deactivate
automatic time synchronisation 3 and  set

the  tim e m anua lly - see next page.

11:25

}

21

.5

°C

System

11:25

}

21

.5

°C

Clock Sync.On

113

Instruments, controls

The a utomatic  setting  is indicated by } in
the d isplay.
To correct time with the help of R DS, select
the m enu item  for  time synchronisation

from the  Settings menu.
Make the desired setting.
Setting  date and  time
Select  the menu  item for time and da te

setting from the  Settings menu.
Make the desired setting.
The setting is executed upon exit from the
menu item.
Ig nition logic  3
Adjustment - see Infotainm ent system

instructions.

Lang uage selection

You can select the d isplay language  for
some func tions.
Select the menu  item  for language from the
Settings m enu and ma ke the desired

setting.

Setting units of measure

You can select which units of mea sure are
to be used.
Selec t the menu item for units of measure
from the  Settings m enu and ma ke  the

desired setting.

11:25

}

21

.5

°C

English

11:25

}

21

.5

°C

Unit Europe-SI
