Автомобили Derways. Руководство по ремонту - часть 1

Техническая характеристика автомобиля

Основные эксплуатационные параметры и размеры

Параметры

Автомобиль и его модификации

313101

313102

Тип кузова

Пяти дверный универсал (задняя дверь распашная),
каркасной конструкции, наружние панели металлические

Схема компоновки

Полноприводный, с продольным расположение двигателя

Количество мест спереди / сзади

2 / 3

Снаряженная масса, кг

2040

1888

Разрешенная максимальная масса
(РММ), кг

2665

2520

Просвет автомобиля, не менее, мм

- до балки заднего моста

205

Внешний наименьший радиус
поворота по оси следа переднего
колеса, м
Полная масса буксируемого прицепа*,
кг

- не оборудованного тормозами

750

- оборудованного тормозами

1800

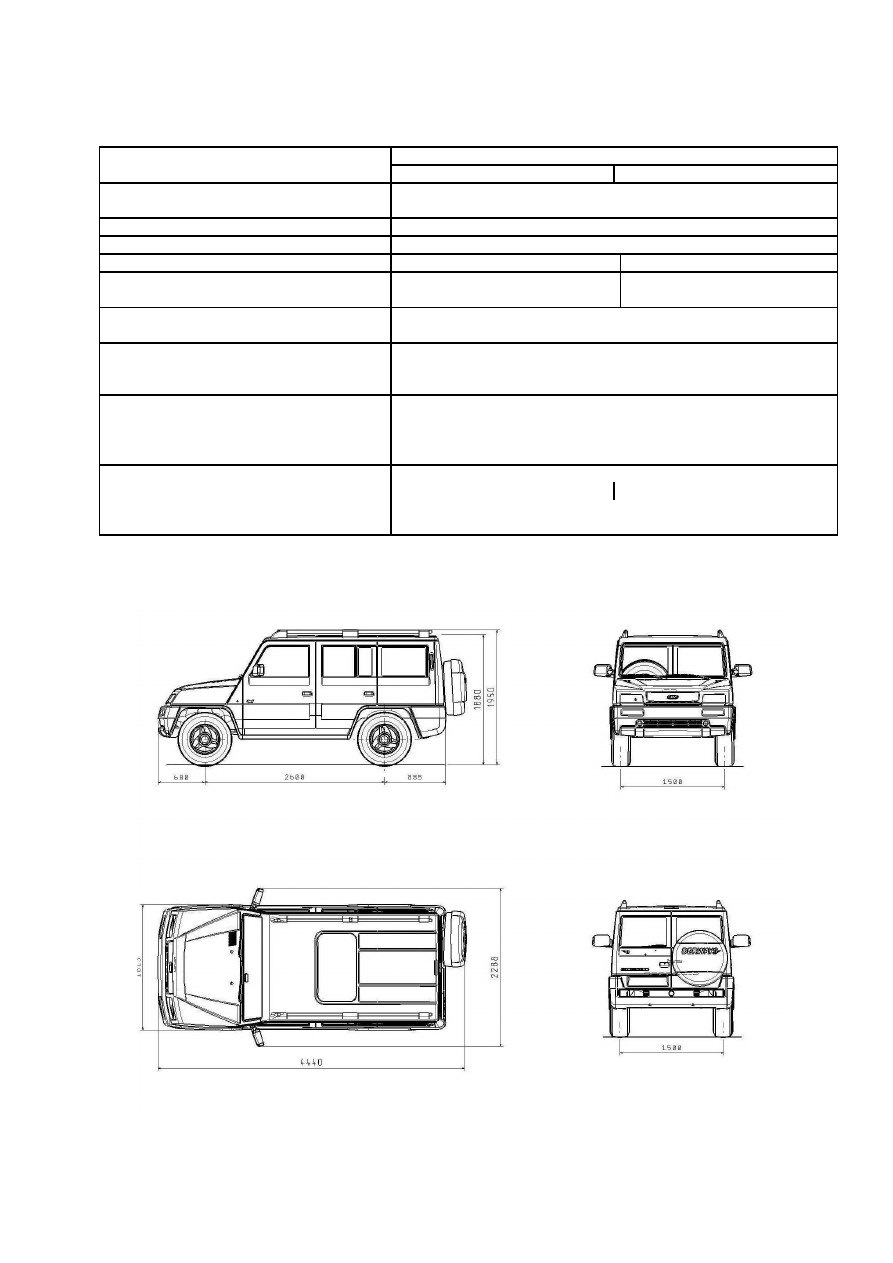

Габаритные размеры, мм

- длина

4590

4440

- ширина

1813

- высота

1880

* При этом вертикальная нагрузка на тягово-сцепное устройство должна быть в
пределах 25 – 50 кг.

Основные параметры двигателя

Показатели

Двигатель

  BN6V87QE

4G64 S4 M

Тип

Шестицилинровый, V-

образный, четырехтактный

Четырехцилиндровый,

рядный, четырехтактный

Рабочий объем двигателя, см

3

2960

2351

Диаметр цилиндра и ход поршня, мм

87/83

86.5/100

Степень сжатия

9

9,5

Максимальная   мощность   по   ГОСТ
14846-81, кВт (л.с)

118 (160,5)

93 (126)

Частота вращения коленчатого вала при
максимальной мощности, мин-1

5200

5252

Минимальная   частота   вращения
коленчатого вала двигателя, мин

-1

750±50

Система питания / зажигания

Бензиновый, с микропроцессорной системой управления

впрыском топлива и зажиганием

Заправочные объемы, л

Топливный бак (включая резерв)

64,0

Система охлаждения двигателя (включая систему отопления салона)

8,0

Система смазки двигателя (включая масляный фильтр)

4,3

Картер коробки передач и раздаточной коробки

3,0

Картер заднего моста

1,8

Картер переднего моста

1,8

Гидроусилитель рулевого управления

1,0

Система гидропривода сцепления

0,35

Система гидропривода тормозав

0,70

Бачок омывателя ветрового стекла

2,0

Бачок омывателя заднего стекла

2,0

Основные регулировочные и контрольные параметры


Зазор между электродами свечи зажигания

1,00-1,1

Свободный   ход   рулевого   колеса   в   положении,   соответствующем
движению по прямой, не более, град

5

Свободный ход педали тормоза при неработающем двигателе, мм

3-6

Свободный ход педали сцепления, мм

25-35

Минимально допустимая толщина накладок для колодок передних и
задних тормозов, мм

1,5

Расход масла на угар от расхода топлива, %

0,35

Прогиб   ремня   привода   вспомогательных   агрегатов   при   приложении
нагрузки 8 кгс между шкивами генератора и водяного насоса должен
быть, мм

7÷8

Ход рычага стояночного тормоза, зубцов

- при регулировке

2-4

- в эксплуатации

2-8

Плотность   электролита   аккумуляторной   батареи   при   25°С   для
умеренного климата, г/см

3

1,28

Уровень   охлаждающей   жидкости   в   расширительном   бачке   при
холодном двигателе

на  30-40 мм
выше   метки

«MIN»

Уровень жидкости в бачках гидропривода тормозов и сцепления

на   уровне
нижних
кромок
заливных
горловин

Уровень масла в картере двигателя

между
рисками
указателя

Уровень   масла   в   картере   коробки   передач,   раздаточной   коробке,
переднем и заднем мостах

до   нижних
кромок
контрольных
отверстий

Уровень   масла   в   расширительном   бачке   гидроусилителя   рулевого
управления

между
рисками
указателя

Схождение передних колес, мм

0~3

Развал передних колес

0º40´±10´

Продольный наклон оси поворота колеса

3°±1º

Горюче-смазочные материалы и эксплуатационные жидкости

Места смазки, заправки, обработки

Наименование

ГОСТ, ТУ

Применение

Автомобильный бензин

Топливный бак

Бензин



АИ-92

неэтилированный
(Регуляр-92)
Бензин



АИ-95

неэтилированный
(Премиум-95)

Моторные масла* (классификация по SAE, API)

Система смазки двигателя

ЛУКОЙЛ ЛЮКС
5W-40, 40W-40, 15W-40;
SJ/CF

ТУ 0253-088-00148636

ЛУКОЙЛ СУПЕР
5W-30,   5W-40,   10W-40,
15W-40; SG/CD

ТУ 0253-075-00148636

УФАЛЮБ



АРКТИК

СУПЕР
5W-30, 5W-40; SG/CD

ТУ 0253-008-05766540

НОРСИ-ЭКСТРА
5W-30,   10W-30,   5W-40,
10W-40, 15W-40; SG/CD

ТУ 28.601-07-46

ЯР-МАРКА СУПЕР
5W-30, 5W-40; SG/CD

ТУ 38.301-25-37

ОМСКОИЛ ЛЮКС
5W-30,   5W-40,   10W-30,
10W-40,   15W-40,   20W-
40; SG/CD

ТУ 38.301-19-113

НОВОЙЛ СИНГ
5W-30; SG/CD

ТУ 0253-003-33818158

ЮКОС-СУПЕР
5W-40, 10W-40, 15W-40;
SG/CD

ТУ 0253-015-48120848

ESSO ULTRA
10W-40;SJ/SH/CC

Спецификация   ф.
ESSO

ESSO UNIFLO
10W-40,



15W-40;

SJ/SH/CD

Спецификация   ф.
ESSO

SHELL HELUX SUPER
10W-40; SG/CD

Спецификация   ф.
SHELL

5W-30: от -25 до
+20 ºС
5W-40: от -25 до
35 ºС
10W-30:   от   -20
до +30 ºC
10W-40:   от   -20
до +35 ºС
15W-40:   от   -15
до +45 ºС
20W-40:   от   -10
до +45 ºС

Трансмиссионные масла (классификация по SAE; API)

Картер коробки передач
Картер раздаточной коробки
Картер переднего моста
Картер заднего моста

ВЕЛС ТРАНС
85W-90; GL-5

ТУ 0253-071-00148636

УФАЛЮБ УНИТРАНС
85W-90; GL-5

ТУ 0253-001-11493112

НОВОЙЛ СУПЕР Т
80W-90; GL-5

ТУ 38.301-04-13

ОМСКОИЛ СУПЕР Т
80W-90, 85W-90; GL-5

ТУ 38.301-19-62

САМОЙЛ 4404
85W-90; GL-5

ТУ 38.301-13-012

САМОЙЛ 4405
85W-90; GL-5

ТУ 38.301-13-012

ЯР-МАРКА СУПЕР
Э-80W-90,

 T-85W-90;

GL-5

ТУ 0253-018-00219158

СПЕКТРОЛ   ФОРВАРД
80W-90; GL-5

ТУ 0253-006-06913380

СПЕКТРОЛ КРУИЗ
85W-90; GL-5

ТУ 0253-006-06913380

AGIP ROTRA MP
80W-90; GL-5

Спецификация   ф.
AGIP

AGIP ROTRA MP DB
85W-90; GL-5

Спецификация   ф.
AGIP

Консистентные смазки

Шарнир   и   пружина   крышки   люка
топливного бака

ВТВ-1

ТУ 38.101.180

Замки



дверей,



капота,

ограничители открывания дверей и
механизм открывания люка

ФИОЛ-1

ТУ 38.УССР-201-247

Клеммы и зажимы аккумуляторной
батареи
Замочные скважины дверей

Автосмазка   ВТВ-1   в
аэрозольной упаковке

ТУ 6-15-954

Шаровые опоры передней подвески

ШРБ-4

ТУ 38.УССР-201-143

Шарниры рулевых тяг
Шарниры карданных валов

Литин 2

ТУ 0254-311-00148820

158

ТУ 38.101320

Шлицевые   соединения   карданных
валов

ЛСЦ-15

ТУ 38УССР201224

Регулятор давления

ДТ-1

ТУ 38УССР201116

Эксплуацационные жидкости

Гидравлические амортизаторы

ГРЖ-12

ТУ 0253-048-05767924

Славол-АЖ

ТУ 38.301-29

Система охлаждения двигателя

ТОСОЛ АМ

ТУ 6-57-48

ТОСОЛ А-40М

ТУ 6-57-48

ОЖК ЛЕНА

ТУ 113-07-02

ЛЕНА-40

ТУ 113-07-02

SPEKTROL



ANTI-

FREEZE
(фасованная ЛЕНА-40)
AGIP



ANTIFREEZE

EXTRA

Спецификация   ф.
AGIP

Clysantin G 03

Спецификация   ф.
BASF

Система гидроприводов тормозов и
сцепления

РОСА;   РОСА-3;   РОСА-
ДОТ-4

ТУ 2451-004-10488057

SPEKTROL



DISK

BRAKE

ТУ 2451-004-10488057

FLUID DOT-4
(фасованная РОСА)
AGIP   BRAKE   FLUD
DOT-4

Спецификация   ф.
AGIP

HYDRAULAN 408

Спецификация   ф.
BASF

Бачки омывателей стекол

ОБЗОР

ТУ 38.302-20-20

ГЛАССОЛ
Стеклоомывающая
жидкость АСПЕКТ

ТУ 0254-011-41974889

Система   гидроусилителя   рулевого
управления

TA 32 STAS 10582
SHELL DONAX T6

*указанные   моторные   масла   соответствуют   классам   Б4/Д2   по   ААИ

(Ассоциация Автомобильных Инженеров РФ)

Лампы, применяемые на автомобиле

Место установки

Тип

Блок-фары:
- ближний свет

АКГ12-55

- дальний свет

АКГ12-55

- габаритный свет

А12-5-2

Передние указатели поворота

А 12-21-3

Задние фонари:
- стоп-сигнал

А 12-21-3

- габаритный свет

А 12-5

- указатель поворота

А 12-21-3

- свет заднего хода

А 12-21-3

- противотуманный свет

А 12-21-3

Боковые указатели поворота

А 12-5-1

Освещение номерного знака

А 12-5-1

Лампы передних противотуманных фонарей

Н3 55

Освещение салона автомобиля

АС 12-5

Освещение гнезда прикуривателя

А 12-4

Освещение комбинации приборов

А 12-1,2

Контрольные лампы комбинации приборов

А 12-1,2

Лампы подсветок

А 12-1,2

Освещение вещевого ящика

АС 12-5

Модель   и   номер   двигателя   нанесены   на   приливе   левой   стороны   блока

цилиндров.

Идентификационный номер продублирован на задней части стенки кожуха

коробки воздухопритока под капотом с правой стороны моторного отсека и на
правой стороне задней панели пола ближе к проему двери задка.



                                                                               УТВЕРЖДАЮ

Вице-президент ООО АК «ДЕРВЕЙС»

_____________________ Х.-М. Э. Дерев

« ________» ________________________

ТЕХНИЧЕСКОЕ  ОПИСАНИЕ  АВТОМОБИЛЯ

3131-

в отношении  крепления ремней безопасности,

в соответствии с требованиями Правил ЕЭК ООН R14-05

Правила ЕЭК ООН R14-05

                                                                                     3131-

                                                                                                   лист 2

                                                                                                                                листов 6

0.Общее техническое описание транспортного средства

0.1.

Марка

-3131

0.2.

Тип

-легковой

0.3.

Категория

-М1

0.4.

Предприятие изготовитель и его
адрес

-ООО Автомобильная компания
«ДЕРВЕЙС»
369000 РФ, КЧР, г. Черкесск,
ул.1-я Подгорная, д.39

0.5.

Код ОКП

-4514312363

0.6.

Идентификационный номер (VIN)

-XW931310000000000

0.6.1. Место нанесения номера на

автомобиле

-на заводской табличке,
установленной под капотом с
правой стороны на передней части
стенки кожуха коробки
воздухопритока

0.7.

Номер кузова VIN

-выбит в задней части стенки
кожуха коробки воздухопритока,
под капотом с правой стороны
моторного отсека и на правой
стороне задней панели пола ближе к
проему двери задка

0.8.

Номер шасси VIN

-выбит на внутренней части верхней
полки       правой   опоры   пружины
передней подвески.

0.9.

Модель и номер двигателя

-выбит на приливе в передней части
блока цилиндров слева

1.Общая конструкция автомобиля

1.1.

Количество осей/колес

-2/4

1.1.1. Колесная формула/ведущие колеса

-4 х 4/ все

1.1.2. Управляемые колеса

-передние

1.1.3. Расположение органов управления

-левое

1.2.

Схема компоновки

-расположение двигателя переднее,
продольное

1.3.

Тип кузова

-сварочно-штампованный
каркасного типа, не несущий,
универсал

1.3.1. Количество дверей

-6: в т.ч.- 4-боковые
              - 2-задние

1.4.

Кабина водителя

-за двигателем

1.5.

Количество мест спереди/сзади

-2/3
