Brilliance M2 Junjie. Руководство по ремонту - часть 32

42-2

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК...36

ЗАМОК И РУЧКА ДВЕРИ............................ 41

НАПРАВЛЯЮЩИЙ ЖЕЛОБОК
 СТЕКЛА И УПЛОТНИТЕЛЬ ДВЕРИ .......... 44

ЗАДНЯЯ ДВЕРЬ <УНИВЕРСАЛ> .... 45

Основные данные ..................................... 45

Герметик ..................................................... 45

Специальные инструменты..................... 45

Поиск неисправностей ............................. 46

Технические операции на автомобиле .. 46

Регулировка установки задней двери.. 46

Проверка хода ручки задней двери ..... 46

ЗАДНЯЯ ДВЕРЬ В СБОРЕ......................... 47

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ И ВОДОНЕ-
ПРОНИЦАЕМАЯ ПЛЕНКА .......................... 49

ЗАМОК И РУЧКА ЗАДНЕЙ ДВЕРИ ............ 50

СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ
ДВЕРЕЙ .............................................51

Специальный инструмент........................ 51

Поиск неисправностей.............................. 51

Технические операции на автомобиле......55

Замена элемента питания.................... 55

Метод регистрации секретного кода.... 56

Система дистанционного управления зам-
ками (дверей) ............................................. 51

ЛЮК....................................................57

Основные данные ..................................... 57

Специальные инструменты ..................... 57

Поиск неисправностей.............................. 58

Технические операции на автомобиле .. 62

Проверка герметичности ...................... 62

Регулировка установки люка................ 62

Люк............................................................... 63

КУЗОВ

 - Капот

42-3

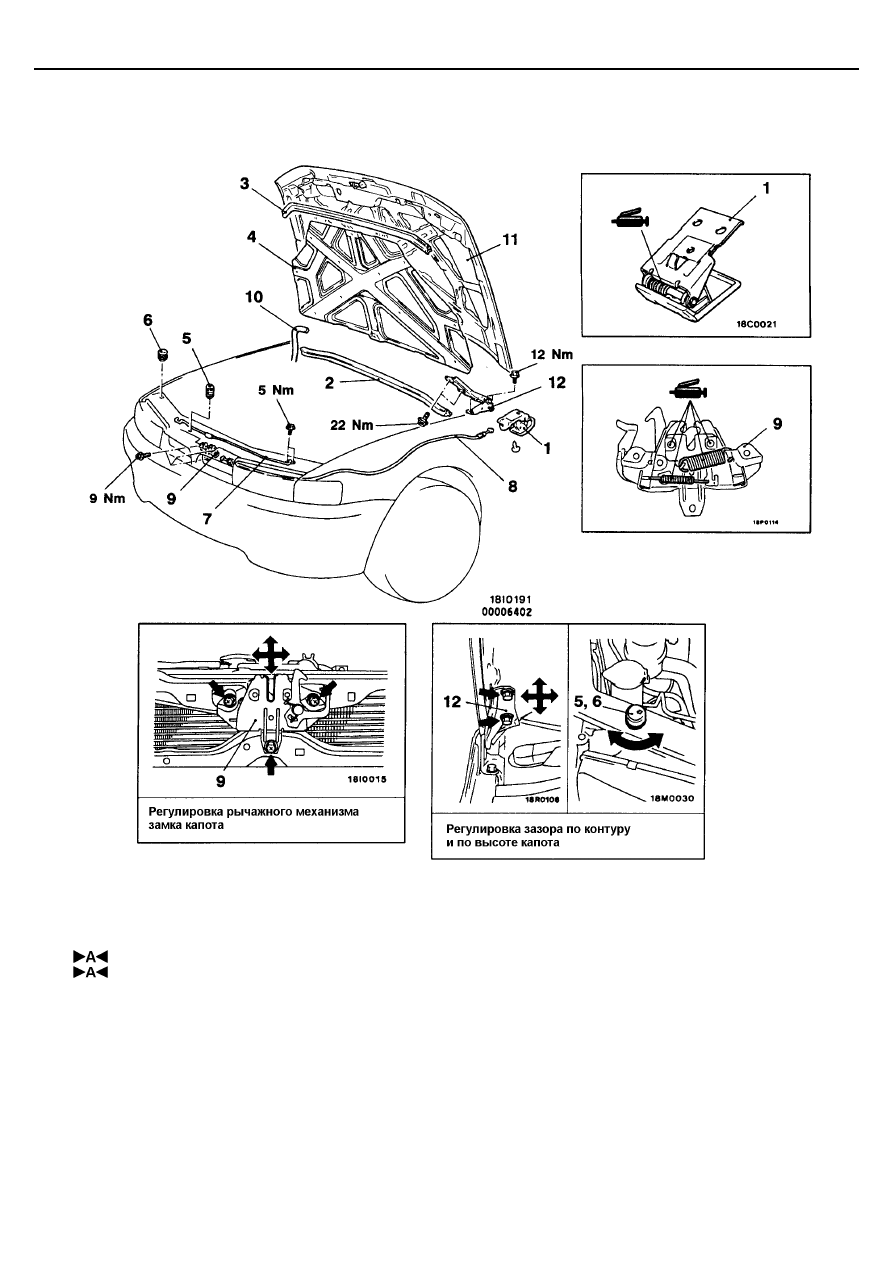

КАПОТ

СНЯТИЕ И УСТАНОВКА

1. Ручка привода замка капота
2. Уплотнитель капота
3. Уплотнитель капота передний
4. Ребро жесткости капота
5. Буфер А
6. Буфер В
7. Упор капота

Последовательность снятия троса привода
замка капота

•

  Брызгозащитный щиток <Со стороны води-

теля> (См. стр. 42-6).

8. Трос привода замка капота

Последовательность снятия замка капота

•

  Решетка радиатора (См. Главу 51).

9. Замок капота

Последовательность снятия капота и петли
капота
10. Соединение шланга стеклоомывателя
11. Капот
12. Петля капота

КУЗОВ

 – Капот/ Крышка багажника < Седан >

42-4

ОСНОВНАЯ ОПЕРАЦИЯ ПО УСТАНОВКЕ

 УСТАНОВКА БУФЕРА А И БУФЕРА В

Установите буферы А и В как показано на рисунке.

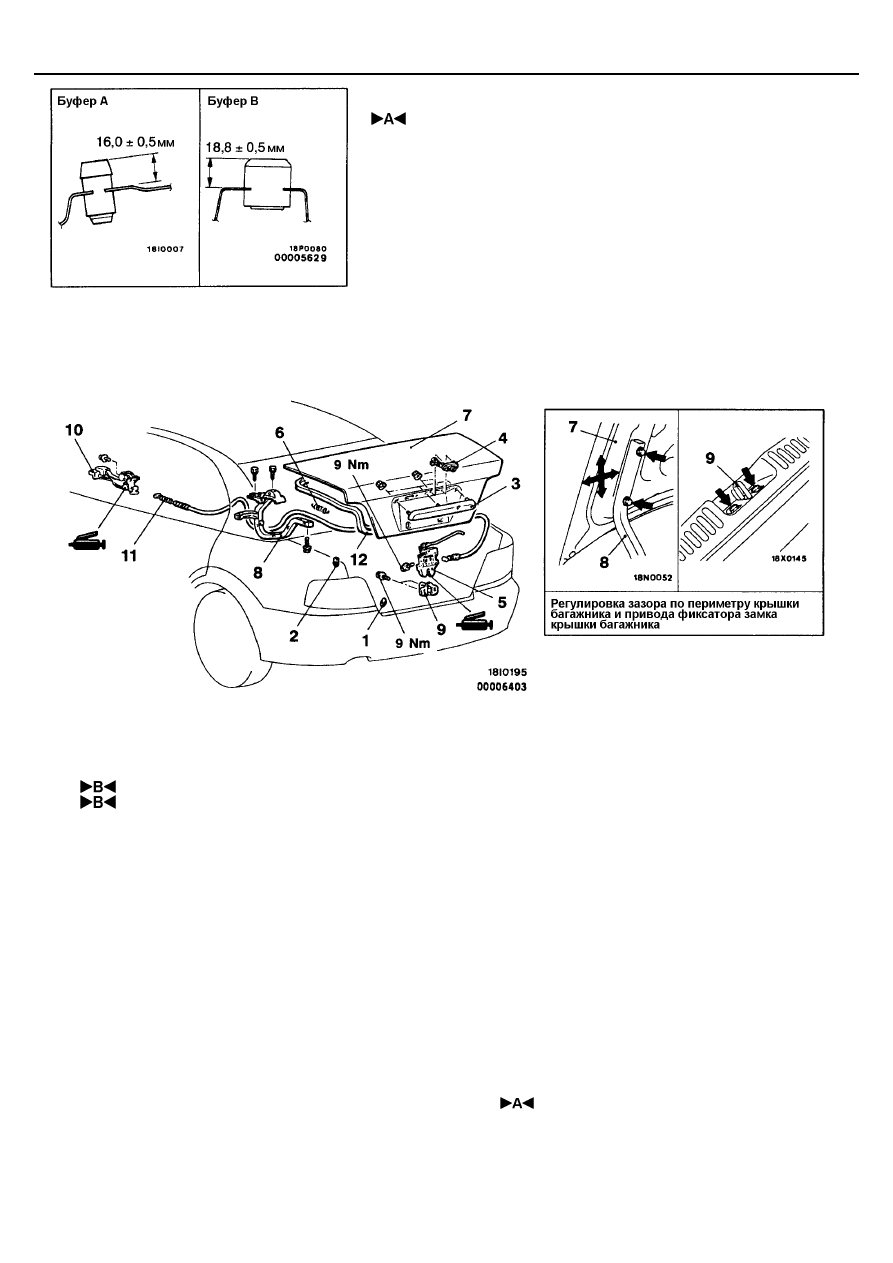

КРЫШКА БАГАЖНИКА<

Седан

>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия крышки ба-
гажника
1. Буфер А
2. Буфер В

•

  Фонарь освещения номерного знака

3. Накладка фонаря освещения номерного

знака

4. Личинка замка крышки багажника
5. Замок крышки багажника

•

   Крышка пружины (См. Главу 52А – Обли-

цовка).

6. Пружина петли крышки багажника
7. Панель крышки багажника

Последовательность снятия петли крыш-
ки багажника

•

   Задняя полка (См. Главу 52А – Облицов-

ка).

7. Панель крышки багажника в сборе
8. Петля крышки багажника

Снятие замка крышки багажника
5. Замок крышки багажника

Последовательность снятия фиксатора
крышки багажника

•

  Облицовка задняя (См. Главу 52А – Обли-

цовка).

9. Фиксатор крышки багажника

Последовательность снятия троса и ручки
привода крышки багажника

•

  Переднее сиденье (со стороны водителя)

(См. Главу 52А).

•

  Заднее сиденье (См. Главу 52А).

•

  Передняя защитная накладка (со стороны

водителя) (См. Главу 52А).

•

  Задняя защитная накладка (со стороны во-

дителя) (См. Главу 52А).

•

  Боковая облицовка багажного отделения

(со стороны водителя) (См. Главу 52А).

5. Замок крышки багажника
10. Ручка привода крышки багажника
11. Трос привода крышки багажника

Последовательность снятия уплотнителя
крышки багажника
12. Снятие уплотнителя крышки багажника

КУЗОВ

 - Крышка багажника < Седан >/ Крыло

42-5

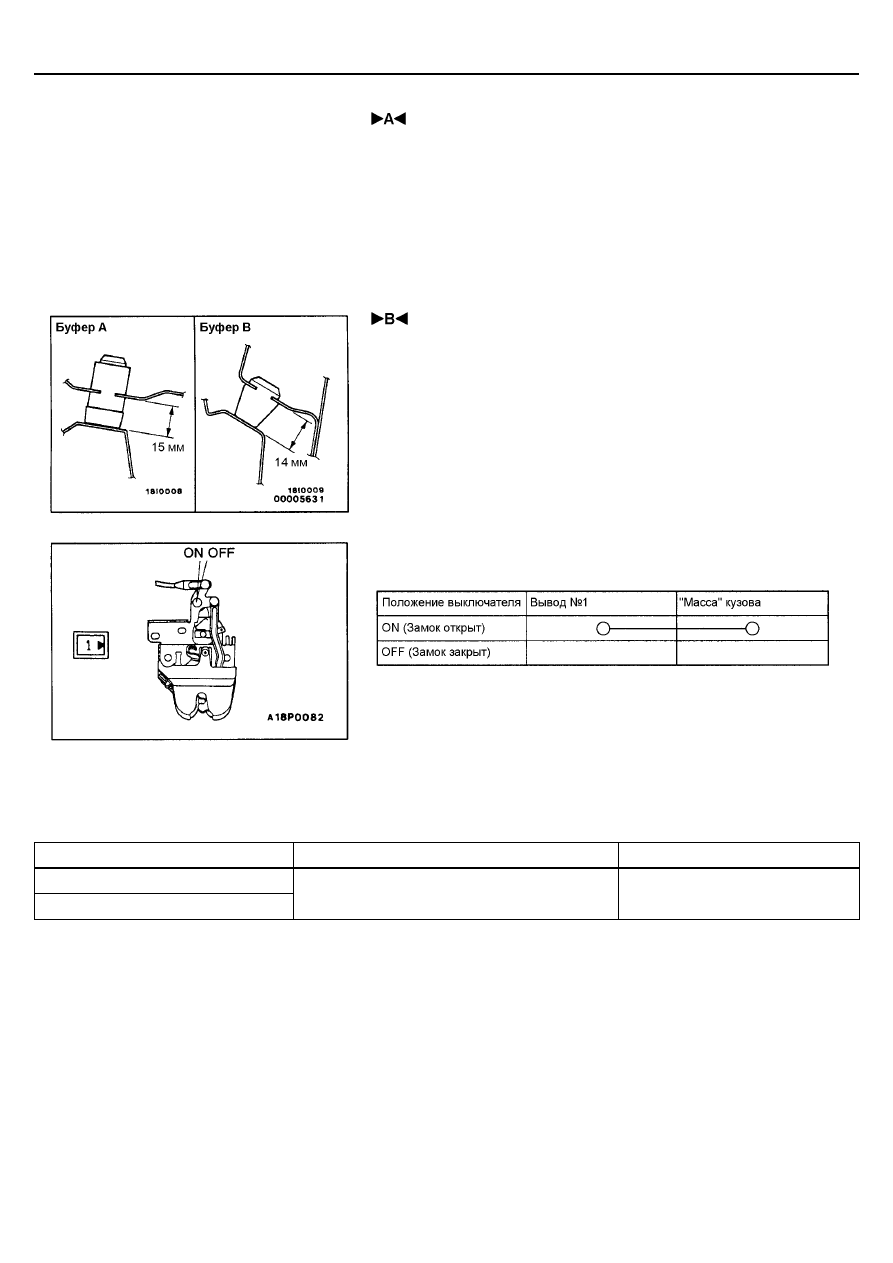

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ КРЫШКИ БАГАЖНИКА

Установите уплотнитель таким образом, чтобы маркировка и стык совпали
с центральной линией кузова.

 УСТАНОВКА БУФЕРА А И БУФЕРА В

Установите буферы А и В как показано на рисунке.

ПРОВЕРКА

ПРОВЕРКА ЦЕПИ ЗАМКА КРЫШКИ БАГАЖНИКА

КРЫЛО

ГЕРМЕТИК

Деталь

Рекомендуемый герметик

Примечание

Брызгозащитный щиток

Крыло

3М ATD Part No. 8625 или аналог

Липкая лента

КУЗОВ

 - Крыло

42-6

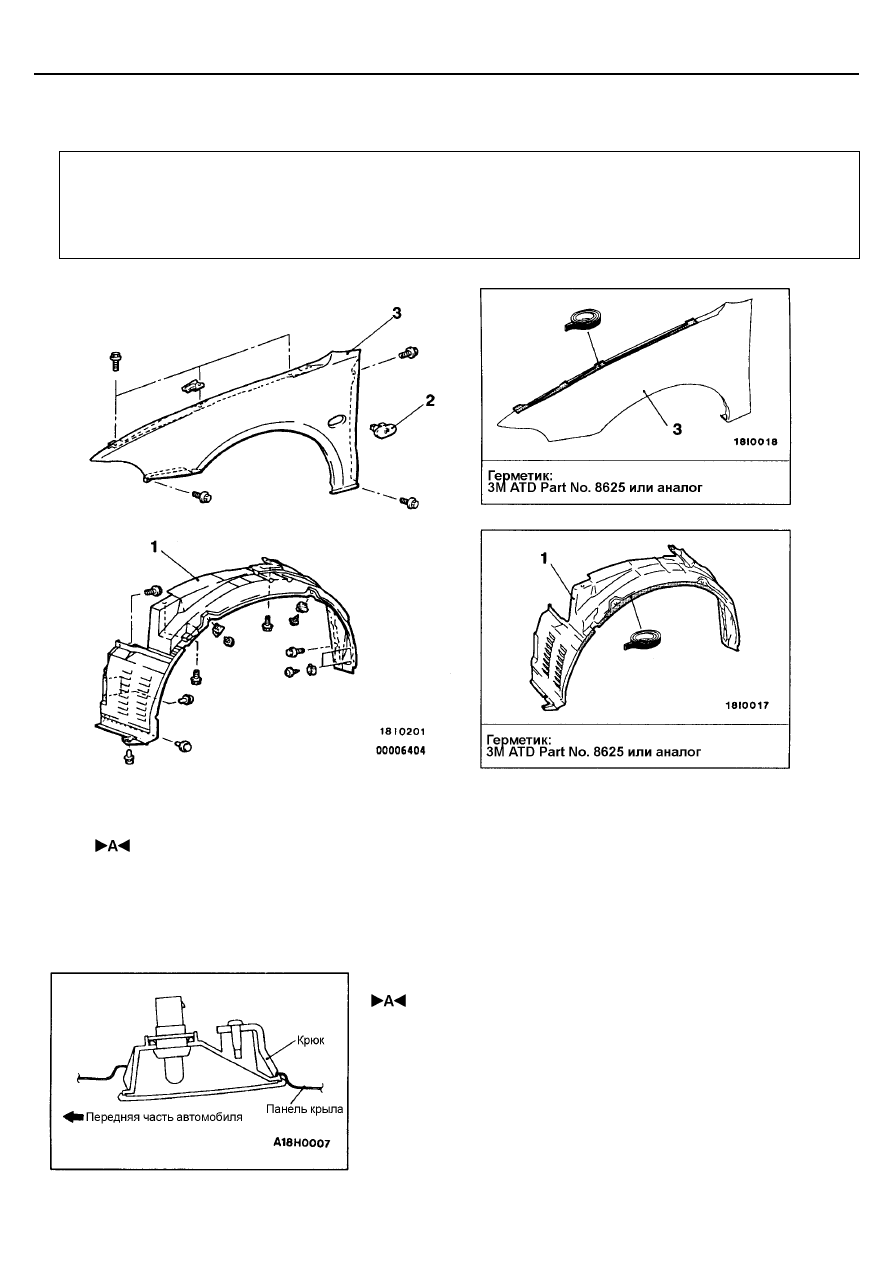

КРЫЛО

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации

•



Снятие и установка переднего бампера
(См. Главу 51).

•



Снятие и установка переднего указателя поворота
(См. Главу 54).

•



Снятие и установка накладки порога
(См. Главу 51 – Спойлеры).

Последовательность снятия деталей
1. Брызгозащитный щиток
2. Боковой указатель поворота

3. Крыло

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

Вставьте крюк в панель крыла, и затем установите лампу бокового указа-
теля поворота.

КУЗОВ

 -

Лючок заливной горловины топливного бака

42-7

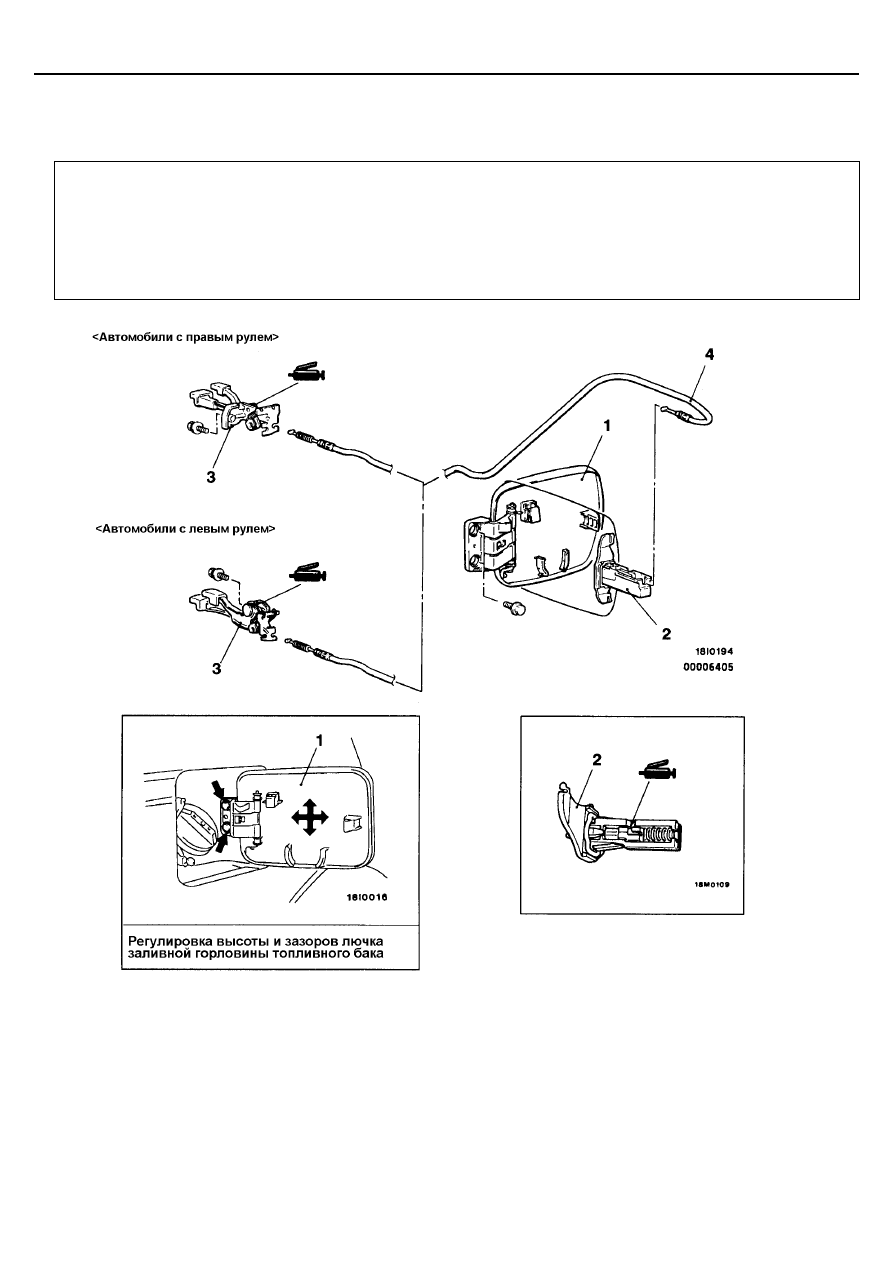

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации

•



Снятие и установка переднего сиденья (со стороны
водителя), заднего сиденья (См. Главу 52А).

•



Снятие и установка защитной накладки передней
(со стороны водителя), защитной накладки задней
(со стороны водителя), облицовки центральной
стойки нижней (со стороны водителя),

Облицовки багажника боковой (со стороны водителя)
<Седан>, Облицовка заднего бокового окна (со стороны
водителя) <Универсал> (См. Главу 52А).

Последовательность снятия деталей
1. Панель лючка заливной горловины топлив-

ного бака в сборе

2. Защелка лючка заливной горловины топ-

ливного бака в сборе

3. Ручка привода замка лючка заливной гор-

ловины топливного бака

4. Трос привода замка лючка заливной горло-

вины топливного бака

КУЗОВ - Стекла

42-8

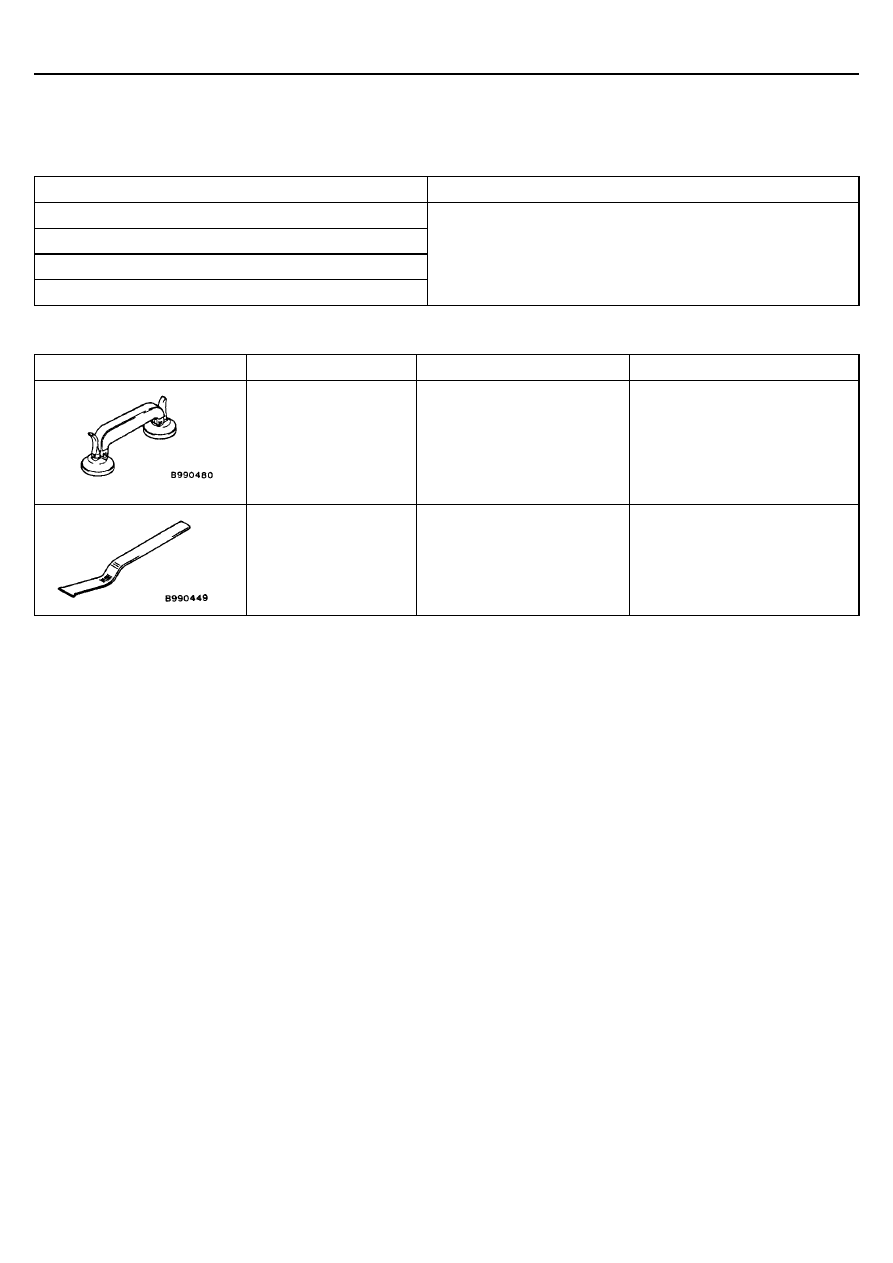

СТЕКЛА

КЛЕЙ

Место применения

Рекомендуемый клей

Ветровое стекло

Боковое заднее стекло

Стекло задней двери

Заднее стекло

3M ATD Part. No. 8609 Super Fast Urethane Auto Glass Sеalants
или аналог

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ990480

Держатель стекла

•



Снятие и установка брызго-
защитного щитка

•



Снятие и установка стекла
задней двери

•



Снятие и установка заднего
стекла

МВ990449

Съемник молдинга стекла

Снятие и установка водоотводя-
щего молдинга крыши

РЕМОНТ СТЕКЛА

Следующие стекла установлены при помощи клея для вклейки автомо-
бильных стекол.

•



Ветровое стекло

•



Боковое заднее стекло

•



Стекло задней двери

•



Заднее стекло

КУЗОВ - Стекла

42-9

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ

Наименование

Примечания

Клей

3M ATD Part. No. 8609 Super Fast Urethane Auto Glass Sеalant или ана-
лог

Грунт

3M ATD Part. No. 8608 Super Fast Urethane Primer или аналог

Проставки

Поставляются как запасные части

Антикоррозионный состав
(или Tectyl 506Т…Valvoline Oil Company)

Для предотвращения коррозии

Изопропиловый спирт

Для удаления следов жира и смазки с соединяемых поверхностей

Стальная струна

Диаметр

×

 длина… 0,6 мм

×

 1 м Для снятия вклеенного стекла

Пистолет для клея

Для выдавливания клея

ПРИМЕЧАНИЕ:
Допускается также использование ремонтного комплекта для автомобильных стекол "TEROSON 127.37V". В этом случае
пользуйтесь прилагаемой к комплекту инструкцией по применению.

ПРАВИЛА ОБРАЩЕНИЯ С КЛЕЕМ ДЛЯ АВТОМОБИЛЬ-
НЫХ СТЕКОЛ

Храните клей в прохладном месте, избегая воздействия прямых солнеч-
ных лучей. Не сжимайте и не кладите тяжелые предметы на клей, иначе он
будет деформирован. Срок годности клея не более 6 месяцев, при более
продолжительном сроке хранения он теряет свои свойства.

ОБРАБОТКА ОТБОРТОВКИ КУЗОВА

Перед обработкой отбортовки кузова полностью удалите старый слой
клея. Если отбортовка требует подкраски, то после окраски ее необходимо
выдержать в горячей сушке.
