242

Self-help, vehicle care

10. Before refitting the wheel trim, clea n the

wheel around  the retaining clips. Valve

symbol 3  on  back of wheel trim  must
point tow ards valve on wheel.
Align  and refit wheel trim or w heel  bolt
caps 3.
Alloy wheels  3: Align and  refit wheel
bolt caps 3.

11.Stow  away replaced wheel,  tools and

wa rning triangle in the luggage

com partment -  see pa ge 238.

12.Check  the tyre pressure of the newly

m ounted  wheel. Correct if necessary.

13.H ave the tightening  torque of the wheel

bolts on the new wheel checked  on  the
v ehicle  using a torque wrench as soon

as possible and, if nec essary, c orrected.
Tightening torque  – see page 299.

14.Replace the faulty  tyre on the wheel

that wa s removed.

15.Replace tem pora ry spare  wheel  3 with

a full specification wheel without delay.

Tyre repair kit

3



Minor dam age to the tyre tread or side

wall, e.g . from foreign bodies, can be
repaired  using the tyre repair kit.
Do not rem ove  the foreign body from  the
tyre.
Tyre damage exc eed ing 4 mm or that is on
the  rim  cannot be  repaired with the tyre

repair kit.

Im portant information – see pag e 246.
In the ev ent of a flat tyre:
z Switch on hazard  warning  lig hts,

apply handb ra ke; for automa tic
tra nsmission 3,  move selector lever to P;

for manual transmission or Easytronic 3,
select 1st or rev erse gear.

z Correctly set up the warning tria ngle.

Wa rning triangle  – see page 234.

9

 Warning

Driv ing  with tyre  pressures too low or

tyres deflated c an  cause invisible
damage to the tyre. This damage c annot

be  eliminated  with a tyre rep air kit. Park
the vehicle and  contac t  a workshop .

243

Self-help, vehicle care

The tyre repair kit is in a c om partment in

the spare wheel well of  the luggage
compartment.
1. Ta ke the pouch with the tyre repair kit

from the c om partment. Carefully rem ov e

the components from the p ouch.

2. Remove the  compressor.

3. Remove  the electrical connection cab le

and a ir hose from the stow age
compa rtm ents on the underside of the

compressor.

4. Screw  the com pressor air hose to the

connection  on the sealant bottle.

5. Fit the sealant bottle  in  the retainer  on

the compressor.
Set  the compressor near the  tyre in such

a way that the sea la nt  bottle is upright.

6. Remov e the valve cap  from the d efec tiv e

tyre.

244

Self-help, vehicle care

7. Screw the filler  hose  to  the tyre valv e.
8. The switch on the comp ressor must be

set to § .

9. Connect the compressor  plug to the

accessory socket or cigarette lighter

sock et. Accessory socket –  see pag e 93.

10. Switch on ignition.

To prev ent battery discharge, we
recomm end that you leave the engine

running.

11.Set the rocker switch on the compressor

to I. The  tyre is filled  with sealant.

12.While the sealant bottle drains (approx.

30 seconds)  the pressure indicator on
the compressor  briefly p oints to 6 bar

(87 psi). Pressure then sinks aga in.

13.All of the  sealant is  pumped into  the

tyre. Afterw ards, the tyre is filled w ith
air.

14.The prescribed  tyre pressure –

see pag e 299 should be reached within

10 minutes. Sw itc h  off the compressor
when the correc t  pressure is  obtained.

If the specified tyre pressure is not

reac hed within 10 m inutes,  remove the
tyre repair kit. Move  the v ehicle  through

one tyre rotation, approx. 2 metres, in
either  direction. Reconnect the  tyre

repa ir  kit and continue the  filling
process for  10 minutes. If  the specified

tyre pressure is still not reached, the  tyre
is too bad ly damag ed. Park  the vehicle

and contact a  workshop.

245

Self-help, vehicle care

Drain excess tyre p ressure with the
button ov er the  pressure ind icator.
Do not  run the compressor  for  more
tha n  10 minutes - see "Important

information" on pa ge 246.

15. Detach the tyre  repair k it. Screw the

filler hose to the free connection  on the
sealant bottle.  This prevents sealant

leak age. Stow the tyre repair kit in the
lug gage compartment.

16. Wip e aw ay any  sealant spill  with  a

cloth.

17. Disma ntle the w arning triangle and

stow it in the luggage compartment –

see page 234.

18.The enclosed sticker shows the

m aximum  permitted speed  at which the

tyre repair m ay  be  used. App ly sticker  in
the driver’s field of vision.

19.Continue  driving  immediately to allow

the sealant to distrib ute evenly

throughout the tyre. Stop after approx.
6 miles / 10 km (but no more than

10 minutes) and chec k tyre pressure.
Screw  the compressor air hose directly

onto the tyre v alve  (see Fig. 17256 T).

As  long  as  the tyre pressure is more

than 1.3 ba r (19 psi), it may be adjusted
to the p rescrib ed v alue. Repeat the

proced ure until  there is no more
pressure loss.
If the  tyre p ressure  ha s fallen  below
1.3 bar (19  psi), the vehicle ma y no

longer be used.  Contact a w ork shop.

20. Stow the tyre  repair k it  in  the luggage

compartment – see pag e 242.

246

Self-help, vehicle care

Im portant

The d riv ing  characteristics of the repa ired
tyre is severely affected,  therefore  have  this

tyre replac ed.
If the compressor makes abnorm al noises

or heats up greatly, switch it off for at least
30 minutes.
The integrated safety valv e opens a t a
pressure of 7 bar (102 p si).
Protect the  compressor from m oisture and
rain.

The sealant can only be stored for approx.
4  years. After  this time, the  sealing

prop erties can no longer  be  gua ra nteed.
Heed the  exp iration date on the  sealant

bottle.
The sealant bottle can only be used once.

Replace a  used  sealant bottle.
The compressor and seala nt c an  be  used

from approx. -30 °C.
Dispose of a  used tyre repa ir  kit in

accordance with applicable legislation.
The adap ter 3  supplied may be used to

pump up other objects, such a s b alls,
airbeds, d inghies.
This is located  on  the underside  of the
compressor. To remove, unscrew the

compressor air hose and pull out the
adapter.
When using the tyre repair kit, no consumer
may  be c onnec ted to the front ac cessory

socket at the sa me tim e.

Electrical system

Fuses

There are three fuseboxes in the v ehicle:
In the passenger com partment on the  fa r

left of the instrument panel, in the stowage
compa rtm ent on the left in the luggag e

compa rtm ent, and  at the front of the
eng ine compartm ent.

9

 Warning

Do not d riv e faster than 50 mph

(80 km/h).
Do not use the temporary spare wheel for

a lengthy  period.
Steerability and d riv ing  behav iour m ay

be im paired.

9

 Warning

Electronic ignition  system s generate very

hig h  voltages. Do not touch the ignition
system; high voltage can b e fatal.

247

Self-help, vehicle care

We recommend c arrying  a complete set of

fuses.
Spa re fuses are  kept  on b ack of fusebox

cover in the instrument panel. For opening
cover – see next page.

Before replacing a  fuse, turn off the

respective switch and the  ignition.
A defective fuse (Fig. 17259 T) can be

recognised by its  melted wire. A new  fuse
should only be installed after  the cause of

the fault has  been rectified .
There is a fuse extractor on the rear of the

fusebox cover in the instrument panel for
cha ng ing fuses – see illustration ab ov e.

Only install fuses of the specified rating.

Each fuse has  its rating written  on  it, in
add ition the  fuses are colour  coded.

Fuse,

Fuse,

colour

rating

Light brown

5 A

Dark brown

7.5 A

Red

10 A

Light blue

15 A

Yellow

20 A

White 25

A

Light green

30 A

Orange

40 A

Dark blue

60 A

248

Self-help, vehicle care

Fuses and the m ost important

circuits they protect

Fusebox in passenger compa rtment

The fusebox is on the left, on the outside of
the instrum ent panel. Open door.

Disengage cover  by p ulling firmly  and
rem ov e.
Spa re fuses, fuse extra ctor – see page 246.

Some circuits may be  protected  by sev eral

fuses.

No. Circuit

Ra ting

1 Infotainment system, radio

transport fuse

20 A

2 Interior fan,  heating, air

conditioning system

7.5 A

3 Sunroof

20 A

4 –

–

5 Door module  control unit

7.5 A

6 Brake light

7.5 A

7 Bodywork  module  control

unit

30 A

8 Front passenger’s door

module control  unit

30 A

9 Central control  unit

7.5 A

No. Circuit

Ra ting

10 Steering column m odule

control unit

7.5 A

11 Diagnostics p lug

7.5 A

12 Battery overload protection  10 A
13 –

–

14 –

–

15 Door module control unit

30 A

16 –

–

17 instruments, information

display

15 A

18 –

–

19 –

–

20 Yaw rate sensor (ESP®

Plus

)

7.5  A

21 –

–

22 Cigarette lighter

30 A

23 Interior fan, air conditioning,

Electronic Clim ate Control

30 A
40 A

24 –

–

25 Heating, air  conditioning

system

7.5 A

26 Instrum ents, informa tion

display

7.5 A

249

Self-help, vehicle care

Fusebox in lugga ge compa rtment

The fusebox  is  loca ted on the  left side  of
the luggag e compa rtm ent, in the stowage

compartment.
Saloon / Hatch:

Press  the latch down a nd  open the  cover.
Estate:

Press  both  latches down and open the
cover and interior trim.
Spa re fuses, fuse extra ctor – see page 246.

Some circuits may be  protected  by sev eral

fuses.

No. Circuit

Rating

1 –

–

2 –

–

3 Electric seat adjustment,

driv er’s seat

40 A

4 H eated rear  wind ow

40 A

5 Electric seat adjustment,

front passenger’s seat

40 A

6 Electric w indow  operation,

right rear

30 A

7 Electric w indow  operation,

left rear

30 A

8 Seat heating, rea r right

15 A

9 H orn, Vauxhall ala rm

system

15 A

10 Fuel p um p

20 A

No. Circuit

Rating

11 Battery voltage

25 A

12 Seat heating, rear  left

15 A

13 Towing equipment

20 A

14 Tailgate wiper

15 A

15 Heated  seats, seat clim ate

control, left front

15 A

16 Seat heating, front right

15 A

17 Accessory socket

15 A

18 Tailgate locking, Estate

30 A

19 Term ina l  30, Tw in Audio

10 A

20 Tank flap  loc king

7.5 A

21 Ultrasonic sensor, Vauxhall

alarm system

5 A

22 Electrically op erated

tailgate

30 A

23 Glass break age sensor

(Vauxhall alarm system )

7.5 A

24 Battery voltage

25 A

25 Electronic chassis

10 A

26 Term ina l 15 (starter

switch), Twin Audio

25 A

27 Seat occupancy

recognition, tyre pressure

monitoring system, rain
sensor, air conditioning

system

5 A

28 Parking distance  sensors

7.5 A

29 –

–

250

Self-help, vehicle care

Fusebox in engine compa rtment

The fusebox is in the box at the front of the
engine compartment.

To open, disengage front b attery c ov er
and tilt upwards.

Disenga ge the bar at the front of the cover

of  fusebox and swing it upwards.
Spare fuses, fuse extractor – see p age 246.

Som e circuits  may b e protec ted by several
fuses.

9

 Warning

Switch off engine before op ening the
fusebox in the eng ine compa rtm ent, risk

of injury.

No. Circuit

Rating

1 Engine electronics,

transm ission elec tronics

20 A

2 Starter

25 A

3 Horn

20 A

4 Air conditioning system ,

Electronic  Climate Control

10 A

5 Wind screen wa sh system,

front and  rear

15 A

6 Diesel  fuel filter heating

30 A

251

Self-help, vehicle care

No. Circuit

R ating

7 Central  control unit, ESP®

Plus

 15 A

8 Headlights, windscreen

wash nozzles

10 A

9 Power steering,  brake servo  7.5 A

10 Ad aptive  Forward Lighting  10 A
11 Windscreen wiper

30 A

12 Central  control unit, ESP®

Plus

 7.5 A

13 Headlight w ash system

30 A

14 Oxygen sensor

10 A

15 Engine control unit

1)

1)

The brake lights are on  all the time if the fus e

is defective an d the ignitio n is  switched on.

10 A

16 ABS

5 A

No. Circuit

Ra ting

17 –

–

18 –

–

19 Adap tiv e Forward Lighting ,

headlight range ad justment

15 A
5 A

20 H eadlight rang e adjustment  5 A
21 –

–

22 Windscreen wiper

30 A

23 Auxiliary heating

20 A

24 Ba ttery v oltage, terminal 30 30 A
25 Ba ttery v oltage, terminal 30 30 A
26 –

–

No. Circuit

Rating

27 Easytronic

30 A

28 Tailgate module  control unit 60  A
29 ABS

40 A

30 Tailgate module  control unit 60  A
31 Vehicle interior module

control unit

60 A

32 ABS

40 A

33 Vehicle interior module

control unit

60 A

34 Tailgate module  control unit 60  A
35 Cooling fan

1)

1)

Depen ding on engin e.



30 A

40 A

36 Cooling fan

1)

Brake servo

20 A

30 A
30 A

37 Adaptive Forw ard Lighting:

Slot for changing to

symmetrical dipped beam
for driving abroad  -

see page 136

Insert
any

maxi-
fuse

38 –

–

252

Self-help, vehicle care

Bulb replacement

Before replacing a  bulb , switch  ignition off

and switch relevant switch off.
Only hold  new b ulb  at base. Do not touch

the b ulb  glass with b are hands, otherwise
fingerprints  on the glass  evap orate.

Residue builds up on the reflector
eventually resulting in a dull reflector.

Inadvertently stained bulbs may b e
cleaned with a clean non-fluffy cloth, using

alcohol or white spirits.
Replacem ent bulb m ust be in accordance

with d ata on base of defective bulb. Do not
exceed wa tta ge g iv en on bulb b ase.

To c hange the lights on the left-hand  side,

remove filler neck from windscreen wash
system fluid  container to gain better

access: disengage reta ining c la mp and
withdra w filler nec k by  pulling  upw ards.

Wash fluid may escape if the  bottle is full.

As the headlight has to be rem ov ed, have

the bulb on the  rig ht  cha nged by a
work shop.

Headlight aiming
We recommend that headlight adjustm ent

be carried  out  by a  workshop  which w ill
have special equipment.
Manual headlight range a djustment  3
must be set to 0 when  adjusting the

hea dlights.

9

 Warning

Protect the environment.  Do not  allow

wash fluid  to seep  into  the ground  or
drain into the sewage  system.

253

Self-help, vehicle care

Halogen headlight system ,

dipped and main beam

Headlights with separate system s for main

beam 1 (inner bulbs)  and dipped beam  2
(outer bulbs).

Dipped beam
1. Open bonnet.
2. To change the bulb on the left, remove

filler neck from windscreen wash  system
fluid container - see pag e 252.  As the

hea dlight has to b e removed , have the
bulb on the  right  cha ng ed b y a

workshop .

3. Turn the hea dlight cover a nticlockw ise

and remove.

4. Push down bulb at  bulb hold er.

6

254

Self-help, vehicle care

5. Remove the bulb  hold er with bulb from

the reflector.

6. Detach bulb from bulb  mounting.
7. Insert new bulb into bulb m ounting,

without touc hing the glass.

8. Insert new bulb so that the two  lugs on

the bulb mounting  engage in the

recesses in the reflector.

9. Engage  the bulb holder.
10.Reposition  the headlight cover a nd  turn

it c lock wise.

11.After  cha ng ing  the  bulb  on  the  left,

insert and  engage filler nec k for

windscreen wa sh system fluid container
- see p age 252.

Ma in beam
1. Open bonnet.
2. To  chang e the bulb on the left, rem ove

filler neck  from  windsc reen w ash system
fluid  container  - see page 252. As the

headlight has to be remov ed,  ha ve  the
bulb on the right changed by  a

workshop.

3. Turn the  headlight cover anticlockwise

and rem ov e.

4. Detach plug connector from bulb .

255

Self-help, vehicle care

5. Press spring wire  clip forwards,

diseng age  to  the right and open.

6. Remove bulb from reflector housing.
7. When fitting a new bulb,  engage the

lugs in the recesses on the reflector

without touc hing the glass.

8. Engage spring wire clip, plug connector

onto bulb.

9. Reposition  the headlight cover a nd  turn

it c lock wise.

10.After  cha ng ing  the  bulb  on  the  left,

insert and  engage filler nec k for
windscreen wa sh system fluid container

- see p age 252.

Xenon headlight system,

dipped and main beam

Headlights with separate systems for main

beam 1 (inner bulbs) and dipped beam  2
(outer bulbs).
Dipp ed  beam

6

9

 Warning

The dipped beam work s with very hig h

electric al voltage. Do not touc h, risk  of
fatal injury. Have bulbs changed  by  a

workshop.

256

Self-help, vehicle care

Main bea m
1. Open bonnet.
2. To  cha nge the  bulb  on the left, remov e

filler neck from windscreen wa sh system
fluid container - see page 252. As the

headlight has to be  removed,  hav e the
bulb  on  the right changed  by  a

work shop.

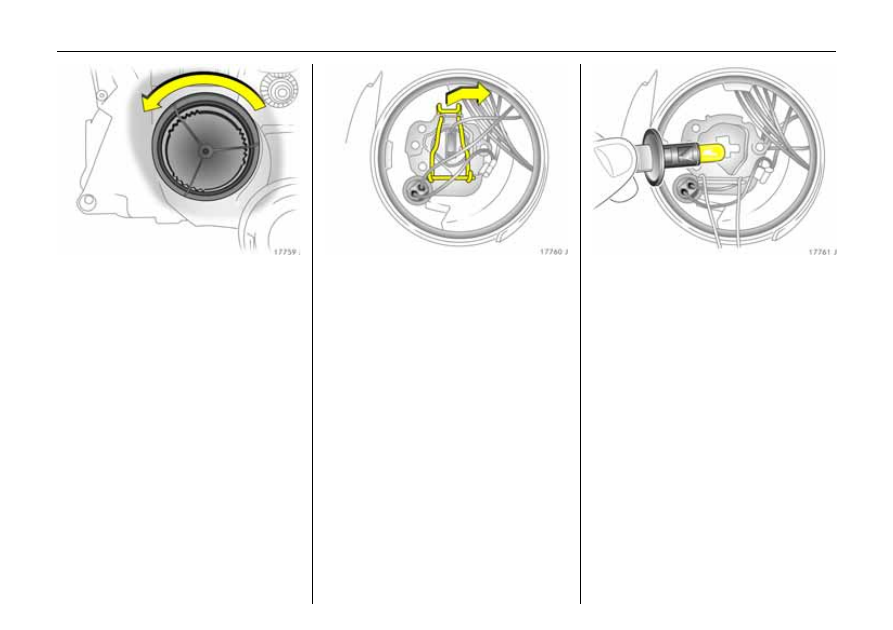

3. Turn the  headlight cover anticlockwise

and  remov e.

4. Detach plug connector from b ulb.

5. Press sp ring w ire clip forwards,

disengage to the  rig ht  and  open.

6. Remove  bulb  from  reflector  housing.
7. When fitting  a new  bulb, eng age  the

lugs in the rec esses on the reflector

without  touching the g lass.

8. Engag e sp ring wire clip, p lug connector

onto bulb .

9. Reposition the head lig ht cover and turn

it clockwise.

10. After changing the bulb on the left,

insert and eng age  filler neck  for
windscreen wash system fluid  container

- see page 252.

257

Self-help, vehicle care

Adaptive Forward Lighting (AFL)

system

3



Xenon headlight system  for  main and
dipped beam together with curve

illumination b ased on steering  ang le.

Halogen headlight system,

Xenon headlight system,

parking lights

1. Open bonnet.
2. To change the bulb on the left, remove

filler neck from windscreen wash  system
fluid container - see pag e 252.  As the

hea dlight has to b e removed , have the
bulb on the  right  cha ng ed b y a

workshop .

3. Turn the hea dlight cover a nticlockw ise

and remove.

4. Remov e pa rk ing  light  bulb holder from

reflector.

6

9

 Warning

Xenon headlights operate  at very high

volta ge. Do not touc h, risk of fatal injury.
Only hav e bulbs for dipped beam,  main

beam , turn lig hting, parking lights and
turn signal lights c hanged by a

work shop.
