114

Instruments, controls

Board Information Display

3

,

trip computer

3



The trip computer p rov ides information on
driving data, which is continually  recorded

and evaluated  electronically.
Access trip computer vehicle data  by

pressing  the  BC button on the Infotainment
system or the left ad juster w heel 3 on the

steering wheel.
Some inform ation  appea rs on the  displa y

in an abb reviated form.
Once an audio function has been selected,

the subsequent rows of the trip computer
func tion are displayed.
The functions are displa yed in the following
order:
z Instantaneous consumption,
z Av erage consump tion,

z Effective consump tion,
z Av erage speed,

z Distance tra velled,
z Rang e,

z Stop watch.

Instantaneous consumption

Display changes depending on speed:

Avera ge consum ption
Average consumption display.

Measurement m ay be reset to zero  at any
time and restarted - see "Resetting  the trip

computer information".
Effec tive consumption

Fuel consum ption d isplay.
Measurement m ay be reset to zero  at any

time and restarted - see "Resetting  the trip
computer information".
Avera ge sp eed
Average speed  disp lay.

Measurement m ay be reset to zero  at any
time and restarted - see "Resetting  the trip

computer information".
Stopp ages in the  journey with the ignition

off are  not  included in the c alcula tions.
Distanc e travelled

Distanc e trav elled  disp la y.
Measurement m ay be reset to zero  at any

time and restarted - see "Resetting  the trip
computer information".

Display in gal/h below  8  mph (13 k m/h)
Display in mpg

above 8 mph (13  km/h)

11:25

}

21

.5

°C

Inst. Consumpt.

29.6

miles/gal.

115

Instruments, controls

Range

Range is calculated from current fuel tank
content and instanta neous consumption.

The d isplay shows average values.
After refuelling, the v ehicle  up dates the

range autom atically after a brief delay.
If less than 30  miles (50 k m) can be driven

with the fuel rema ining in the  tank, the
warning "Range" a ppears on the d isplay.
If less than 20  miles (30 k m) can be driven
with the fuel rema ining in the  tank, the

warning "Refuel!" 3 appears on  the
display.
Acknowled ge the menu item as desc rib ed
on page 111.

Resetting  the trip c omputer inform ation
The follow ing  trip  computer information

can be  reset (reset to zero  and
measurements/calculations restarted):
z Average consumption,
z Effective consumption,

z Average speed,
z Distanc e travelled.
Select the desired trip computer
information.
Reset using the left wheel on the steering
wheel  or  the right/left  button of the four-

way b utton:
z Press for  more than 2 seconds:

Current value.

z Press for  more than 4 seconds:

All values.

Stop wa tch

Operation with the  four-way  button:
z Press right button: Sta rt/Stop.
z Press left button for more than

2 second s:  Reset.

Operating using  the left  adjuster wheel 3
on the steering wheel:
z Press: Start/Stop .
Interr up tion of pow er supp ly

If the power supp ly has been interrupted  or
if the battery voltage ha s dropped too low,

the  values stored in the  trip  computer w ill
be lost.

11:25

}

21

.5

°C

Range

257miles

11:25

}

21

.5

°C

Stop Watch

01:22:32

h

116

Instruments, controls

Graphical Information Display

3

or Colour Information Display

3 ,



selecting functions

The functions and  settings of some
equipm ent 3   can be accessed  via the

Graphical Information Displa y or the
Colour Information  Display.
Functions are selected and  executed in the
menu  on the display using  the four-way

button, the m ulti-function k nob  3 on the
Infotainm ent system or the left  wheel  3 on

the steering wheel.
If check control warning  messages 3  are

displayed, the disp la y is blocked to other
displays. Confirm the warning message. If

there are several warning messages,
confirm  one after the other.

To  select w ith four-wa y button:

Select menu  items via  menus and with the
buttons/four-w ay button of the

Infotainment system.

To selec t using the multi-function knob :

Turn
Highlighting of menu options or

comm ands,  selection of func tion ranges,
Press

Selec tion of highlighted option,
confirmation of commands.
To exit a m enu, turn the m ulti-func tion
knob left or right  to Return or Main and

select.

FM

[TP]

CDin

���

90.6

MHz

19,5°

19: 36

117

Instruments, controls

To select using  the left adjuster w heel  3

on the steering  wheel
Scroll upwards

Previous menu item.
Scroll downward s

Next m enu item.
Press

Selection of highlighted  item, confirmation
of comma nds.

Function ranges

For each functional area there is  a main
page  (Main), which is  selected at the

top edg e of the  displa y (not  with
Infotainment  system CD  30 without the

ha nds-free mobile phone system):
z Audio,

z Na vigation 3,
z Telephone 3 ,

z Trip comp uter 3.
For audio,  nav igation  3 and telephone

functions 3 - see Infotainm ent system
instructions.

System settings

The  settings are accessed via the Setting s
menu.
Press the Ma in button 3 (not  found on all
Infotainment systems) on the Infotainm ent

system  (c all up main display).
Press the S ettings button of the

Infotainment system. No m enu may be
selected with Infotainment System  CD 30.
The Settings m enu is  displa yed.

FM

[TP]

CDin

���

90.6

MHz

19,5°

19: 36

7

7

7

7

Settings

19,5° 19:36

Time, Date

19:36

Language

Units

10 . 07 . 2004

Contrast

Day / Night

6

6

6

6

 Ign. logic

118

Instruments, controls

Setting  the date and  time 3

Select menu item  Time, Date from the
Setting s menu.
The m enu for Time, Date is displayed.
Select the menu items required:
Make the desired setting.

Correcting time 3
For systems with GPS  receiver

1)

, time and

date a re automatically set  up on receipt of
a GPS satellite signal. If the displayed  tim e

does not correspond to local time, time can
be m anua lly corrected in 30-m inute

increments or automatically  corrected  via
receipt of  an RDS tim e signal

2)

3.

Some RDS tra nsmitters do not send correct
tim e signals. If the  incorrect time  is

displayed  often, deactivate autom atic
tim e synchronisation 3 a nd  set the tim e

manually.
To correct tim e with the help of RDS, select

menu item  Synchron. clock autom atica l.
from the Time, Da te menu.
The box in front of Synchron. clock
automatical. will be ticked; see

Fig. 17340 T.

Languag e selection

You  can select  the display language for
some functions.
Selec t menu item Language from the
Settings menu.
The  available languages are displayed.

7

7

7

7

 Time,

Date

19,5° 19:36

Time

19:36

Date

10 . 07 . 2004

6

6

6

6

 Synchron. clock automatical.

1)

GPS = G

lo bal

P

os itioning

S

ystem ,

Satellite system  for wo rld-wide pos itioning.

2)

RDS =



R

adio

D

ata

S

ys tem.

7

7

7

7

Settings

19,5° 19:36

Time, Date

Language

English

Units

German

Contrast

Español

Day / Night

Nederlands

6

6

6

6

 Ign. logic

Français

119

Instruments, controls

Select  the desired language.
Selections  are indicated by a 6  in front of
the m enu item .
In systems with voice output 3, w hen the
language setting of the displa y is changed

the system  will ask whether the
announcement language should  also be

changed  – see Infotainment system
instructions.

Setting units of m easur e

You can select which units of measure are
to be used .
Select menu  item  U nits from the
Settings menu.
The ava ilab le units  are displayed.
Select the desired unit.
Selections are indicated  by  a o in front of
the menu  item.

Ad justing contra st 3

(Graphic al Inform ation Display)
Selec t menu item Contrast from the

Settings menu.
The menu for Contr ast is disp layed .
Confirm the required  setting .

7

7

7

7

13 Languages

19,5° 19:36

X

English

German

Español

Nederlands

Français
Italiano

7

7

7

7

 Settings

19,5° 19:36

Time, Date

Language

~

Europe-SI

Units

|

Japan

Contrast

|

Great Britain

Day / Night

|

USA

6

6

6

6

 Ign. logic

7

7

7

7

 Contrast

19,5° 19:36



12

120

Instruments, controls

Setting  displa y mod e 3
The displa y ca n be adjusted to suit the light

conditions, black or coloured text on a light
back ground or white  or  coloured  text  on a

dark background.
Select menu item  Day / N ight from the

Setting s menu.
The options are  displayed.
Autom atic:  adapted based  on  vehicle
lighting .
Alw ays day design: black  or coloured text
on light backg round.
Alw ays night design: white or coloured
text on dark b ackground .
Selections  are indicated by a o  in front of
the m enu item .
Ig nition logic  3
Adjustment - see Infotainm ent system

instructions.

Graphical Information  Display

3



or Colour Information  Display

3

,

trip computer

3



The trip computers provide information on
driving data, which is continually recorded

and ev alua ted electronically.
The trip computer main page (Main)

prov ides inform ation about ra ng e,
averag e fuel consumption 3 and

instantaneous consumption.
To  display other trip com puter data,

press the BC  button on the  Infotainment
system 3, select the trip computer menu

on the display or p ress the left adjuster
wheel 3 on the steering wheel.

Ra ng e

Range is calculated  from  current fuel tank
content and instantaneous consumption.

The  display shows av erage values.
After refuelling, the  vehicle updates the

range automatically a fter a brief delay.

Ü

Board Computer

19,5° 19:36

BC 1

All values

BC 2

257.0

miles

Timer

Ø

40

mph

Tyres

7.0

gal.

Ø



31.0

miles/ gal.

1

1

1

1

8

8

8

8

Range

257

miles

Aver. Consump.

31.0

miles/gal.

Inst. consumpt.

29.6

miles/gal.

19,5°

23°

5

5

5

5

Eco

x

19: 36

121

Instruments, controls

If less than 30  miles (50 k m) can be driven

with the fuel rema ining in the  tank, the
warning "Range" a ppears on the d isplay.
If less than 20  miles (30 k m) can be driven
with the fuel rema ining in the  tank, the

warning "Please refuel!" 3  appea rs on the
display. At that point "Please refuel!" 3 will

also be displa yed on the trip comp uter
main pa ge (Ma in) instead  of  "Range".
Acknowled ge the menu item as desc rib ed
on page 116.
Instantaneous consump tion
Display changes  depending  on  speed :

Distance travelled
Distance travelled display.

Measurement may  be  reset to zero at any
tim e and restarted - see "Resetting the trip

computer information".
Average speed

Av erage speed display.
Measurement may  be  reset to zero at any

tim e and restarted - see "Resetting the trip
computer information".
Stoppages  in  the journey with the  ignition
off are not includ ed in the calculations.
Effective consum ption
Fuel consumption display.

Measurement may  be  reset to zero at any
tim e and restarted - see "Resetting the trip

computer information".
Average consumption

Av erage consump tion display.
Measurement may  be  reset to zero at any

tim e and restarted - see "Resetting the trip
computer information".

Resetting the tr ip comp uter information

The  following trip com puter inform ation
can b e reset (restart measurements):
z Distance travelled,
z Average speed,

z Effective consum ption,
z Average consum ption.
Selec t BC 1 or BC 2 from the trip computer
menu.

Display in gal/h below 8 mph (13 km/h)
Display in mp g

ab ov e 8 m ph  (13 km /h)

Range

2 9m iles

OK

Ü

Board Computer

19,5° 19:36

BC 1

All values

BC 2

257.0

miles

Timer

Ø

40

mph

Tyres

7.0

gal.

Ø



31.0

miles/ gal.

1

1

1

1

8

8

8

8

122

Instruments, controls

The information from  both trip computers

can be reset separately, mak ing it possible
to evaluate d ata over  different time

periods.
Select  the desired trip computer

inform ation.
The v alue for the selected function will b e

reset and reca lculated.

To reset all information of a trip  computer,

select m enu item  All values.
If trip computer  information has  been

selected, "-  - -" is displayed after a reset.
The recalculated  values are displayed a fter

a brief  delay.

Interr up tion of pow er supp ly
If the power supp ly has been interrupted  or

if the battery voltage ha s dropped too low,
the  values stored in the  trip  computer w ill

be lost.

Ü

 Reset BC 1

19,5° 19:36

 All values

257.0

m iles

Ø

40

m ph

7.0

gal.

Ø



31.0

m iles/gal.

Ü

 Reset BC 1

19,5° 19:36



All values

257.0

m iles

Ø

40

m ph

7.0

gal.

Ø



31.0

m iles/gal.

123

Instruments, controls

Stop  watch

Select menu item  Timer from the  Board
Com puter menu.
The Tim er menu is displayed.
To start, selec t  menu item Start.
To reset, selec t  menu item Reset.

The desired stop  watch display c an  be
selected from the Options menu 3:
Dr iving Time excl. S tops
The time the v ehicle  is in m otion is

recorded . Stationary  tim e is not includ ed.
Dr iving Time incl. S tops

The time the v ehicle  is in m otion is
recorded . The tim e the vehicle is sta tionary

with  the key in the  starter sw itc h  is
included.
Tr avel Time
Measurement of  the time from manual

activation via  Sta rt to  manual deactivation
via Reset.

Display of current tyre pressure

3



Selec t menu item Tyr es from the  Board
Computer menu.
The current pressure of eac h tyre is
displayed.
Further information –  see  page 204.

Ü

 Board Computer

19,5° 19:36

BC 1

BC 2

00:00:00

Timer

Tyres

Start

Reset

Options

Ü

 Board Computer

BC 1

BC 2

Timer

Tyres

124

Instruments, controls

Check control

3



Check control  monitors several fluid  levels,

the tyre pressure  3, the  remote control
batteries, Vauxhall alarm  system  3  a nd  the

main vehicle lighting systems, including the
cables  and fuses. When towing , the

carava n/trailer lighting system  is also
monitored.
Once the ignition has been switched on, all
check  control  functions a re automatically

verified.
Warning  messa ges appear on the display.

If there are severa l warning m essa ges, they
are disp layed  one after  the other.
Some inform ation  appea rs on the  displa y
in an abb reviated form.

Exa mples of warning messages  for the
Gra phic al Inform ation Display  3 and

Colour Information Display 3 are  shown.
On the  Board Inform ation  Display,

messages appear in an abb reviated form.
Ac know ledge warning messages  as

described  on  pages 111, 116.
Una cknowledged warning messages can

be re-displayed later.
Warning messages:

Remote Control
Batter y

check

Remote c ontrol battery voltage is too low –

see p age  29.

Brakelig ht switch

chec k

Fault. Brake light not illum inating w hen

brak ing  oc curs. H ave  cause of fault
remedied by a workshop immediately.

Safeguard

chec k

Fault. System fault in Vauxhall alarm

system. Have the cause of the fault
rectified straight away by a workshop.

Coolant level

ch eck

OK

125

Instruments, controls

If there is a fault in the v ehicle  lighting
system,  the respec tiv e location of the fault

is disp layed  as text, e.g.:

Brakelight

check right

If brak e light is defective, the  relev ant tail

light takes  ov er the  brake light function.

In vehicles with tyre pressure monitoring
system 3, if tyre pressure is too low, the

display indicates which tyre to check, e.g .:

Tyre pressure

check rear
right

(value in bar)

Check tyre pressure at  next opportunity

using suitable  gauge. Tyre  pressure
monitoring system 3 –  see page 204.

Checking tyre pressure –  see p age 299.

In vehicles with tyre p ressure control
system 3, if there is m ajor loss of pressure

in  a tyre, the d isplay indicates the  tyre  at
fa ult, e.g .:

Attention!
Rear left tyre

pressure loss
(value in b ar)

Stop immediately and check tyre and tyre
pressure. For  tyre p ressure  monitoring

system 3  – see page 204.

Wa sher
Fluid  Level

chec k

Fluid  level in windscreen  wash  system too

low. Topping up wash fluid  – see page 279.
Rear window wash system  and  headlight

wash system  3 are dea ctiv ated if wash
fluid lev el is low.

Coolant level

chec k

Fluid  level in eng ine cooling  system is low.

Check c oolant level  immed iately  –
see page 274.
Interr up tion of pow er supp ly
Stored warning messages  appea r on  the

display one after the other.

126

Instruments, controls

Warning buzzers

When sta rting the engine or whilst

driving:
z If seat belt is not fastened 3.
z When  driving  with a door open or the

lugga ge c om partment a ja r.

z Once  you have  reached  a certain  speed

if  the handbrake is  applied  3.

z If  a specified maximum speed is

exceed ed 3.

z In  the case of Easytronic 3  if A, M or R is

selected while the  engine is running a nd

the driver’s door is opened but the
footbrake is not  depressed.

When the vehicle is parked  and the

driver’s door is opened:
z When  the key is in the starter  switch 3 .
z With parking  lig hts or dipped beam

switched  on.

z In the case of Easytronic 3, if the

handb ra ke is not  applied a nd  no gear is

engaged when  the engine is  off.

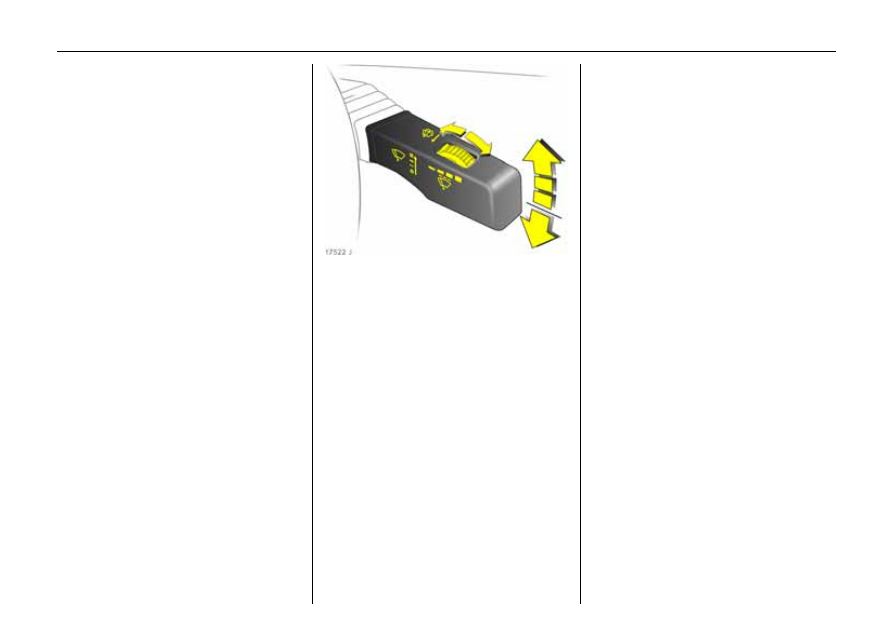

Windscreen wiper

To  activate, gently  push stalk upward s.

The stalk always  moves bac k to the

starting position.  To  select next higher or
low er stage: move stalk slig htly.

Push stalk p ast resistance  point  and  hold :
the  wind screen wiper stages are run

throug h; an acoustic  signal sound s a t
position §.
Adjusta ble timed interv al wipe $:

Press the stalk down  from  position §:

Single swipe.

§

=

Off

$

=

Ad justable timed interval wipe

%

=

Slow

&

=

Fast

Adjuster wheel right = short interv als
Adjuster wheel left

= long intervals

127

Instruments, controls

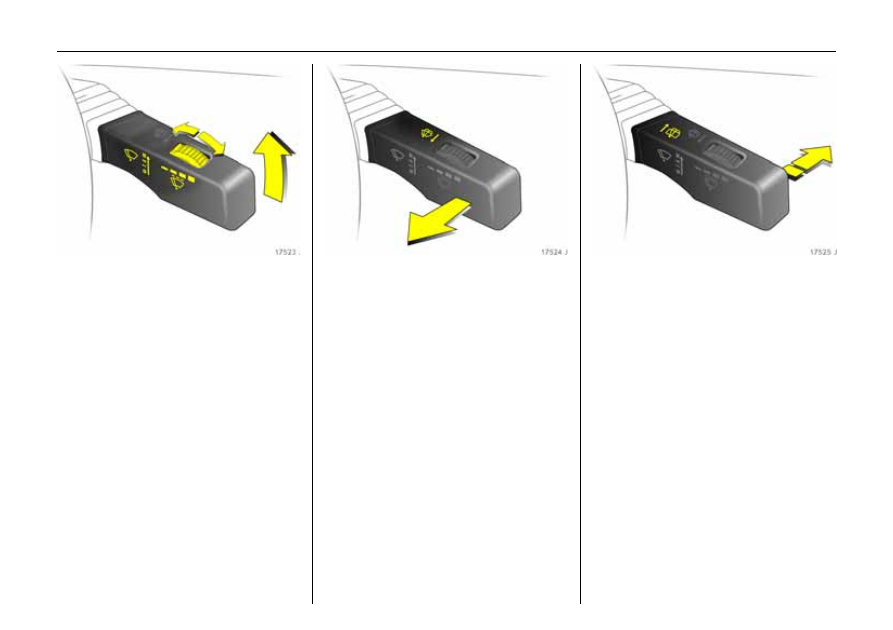

Autom atic w iping with ra in sensor 3:

To activate, gently push  stalk  upwards.

The rain sensor detects the am ount of

water on the  windscreen a nd  automatically
controls the  windscreen wiper. Adjust the

sensitiv ity of the system  using the  adjuster
wheel:

Keep  sensor area of rain sensor  clean by
opera ting the windscreen wash system .

Wind sc reen wa sh system  and headlight

wash system 3
To  activate, pull sta lk towards steering

wheel.
The wiper is  switched on for  severa l  wipe

op erations.  A single after-wipe occurs  at
speeds of up to 80 mph (130 k m/h).
The head lig ht  wash system  3 is rea dy for
op eration when the headlights are

switched on. Wash fluid is sprayed onto the
headlights once. Then the head lig ht wash

system is disa bled for 2 m inutes.
On vehicles fitted w ith  ra in sensor 3, keep

the sensor  area c lean by operating the
wash system  regularly.

Rear  w indow  w iper  3  a nd  rear  wind ow

w ash system s 3
Push stalk forwards to switch on.
The  rear window w iper swipes in timed
interva l mode.
The tailgate w ip er switches on
automatically when the wind screen wiper

is switched on and  reverse gear is
eng aged.
Push stalk forwards aga in  to  switch off.
The  rear window w ash system  will rem ain

on for as long  as the stalk is held  in  the
forward position.
The  rear window w ash system  is
deactivated when  the fluid  level is low.

§

=

Off

$

=

Autom atic wiping  with rain sensor

Adjuster wheel right = High sensitivity
Adjuster wheel left

= Low sensitivity

128

Lighting

Lighting

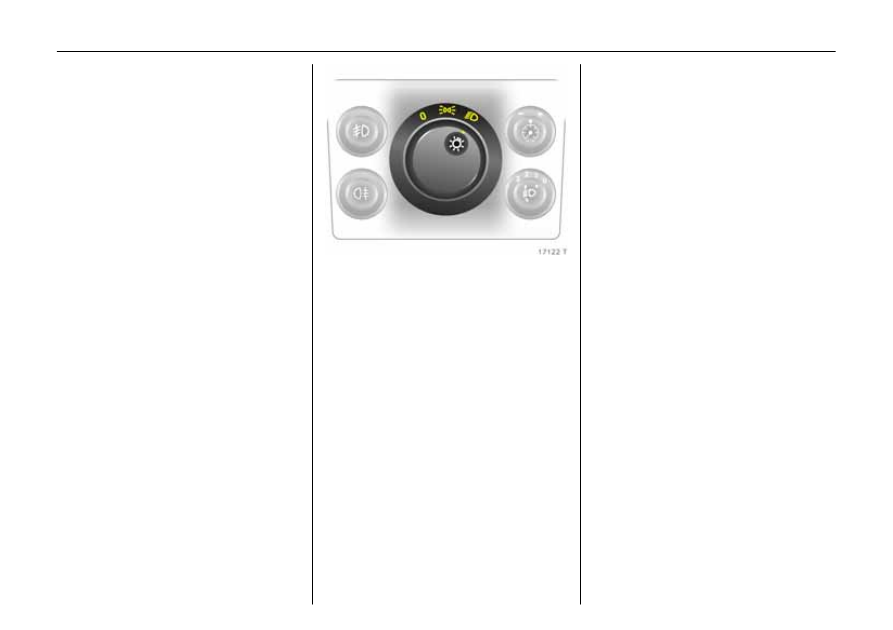

Exterior lights

Turn light switch:

In positions 8 and 9, the tail lights a nd
numb er plate lights  are also on.
Control indica tor 8 – see page 100.
If the ignition is  switched off  with  the

dipped  bea m or main b eam  on, the
parking lights  illuminate 3.

Model variants with daytim e running
lights 3: Parking  lig hts are on when the

ignition  is switched  on  and  the light switch
is set to 7 or AUTO. Dipped  bea m is on

when  the engine is  running.
The daytime running lights switch off when

the  ignition is switched off.
Follow  the regula tions of the country in

which you are driving w hen using da ytime
running  lig hts and front fog lights  3.
The  rear lights of  the Estate automatically
switch themselv es off  after 10  minutes  if

the luggag e compa rtm ent is open and  the
vehicle is stationary.
Driving ab road  – see pag e 136.

Exterior lights .......................................  128
Main beam, headlight flash ...............  129
Autom atic dipped  b eam ac tiv ation 3 129
Turn signal lights .................................  130
Front fog lights > 3 ............................ 130
Fog  tail light r .................................... 131
Reversing lights....................................  131
Haza rd  warning lights.........................  131
Headlight range  adjustment  ? .......... 131
Adaptive Forw ard Lighting (AFL) 3 .. 132
Door-to-door lighting 3 ...................... 133
Parking lights .......................................  134
Instrument illum ination k,

information display illumination ...... 134

Courtesy lig ht .......................................  134
Battery discharge p rotection..............  136
Light covers..........................................  136
Headlights w hen driving abroad .......  136

7

=

Off

8

=

Park ing lights

9

=

Dip ped or main beam

129

Lighting

Main beam, headlight flash

To switch from  dipped to  main b eam, press
stalk forwards.
To switch  to dipped beam, p ush stalk
forwards  again or pull towards steering

wheel.

To activate the hea dlight fla sh, pull stalk
tow ards steering wheel. Ma in beam  is

engaged for the d uration of activation.
The blue control ind ic ator

C

 is illuminated

when main b eam  or  headlight flash  is on.

Automatic dipped beam

activation

3



Light sw itch  to  AUTO: Dip ped beam

switches on or off  autom atically when  the
eng ine is running based on outside light

conditions.
The exterior lights are turned off by

removing the ignition key.
For reasons of safety, the  lig ht switch

should always rem ain in the AUTO
position.
In poor v isibility such as fog, turn the light
switch to 9.
