Removing the Spare Tire

The compact spare tire is located
under the vehicle, in front of the rear
bumper. See Compact Spare Tire
on page 10‑77 for more information
about the compact spare.

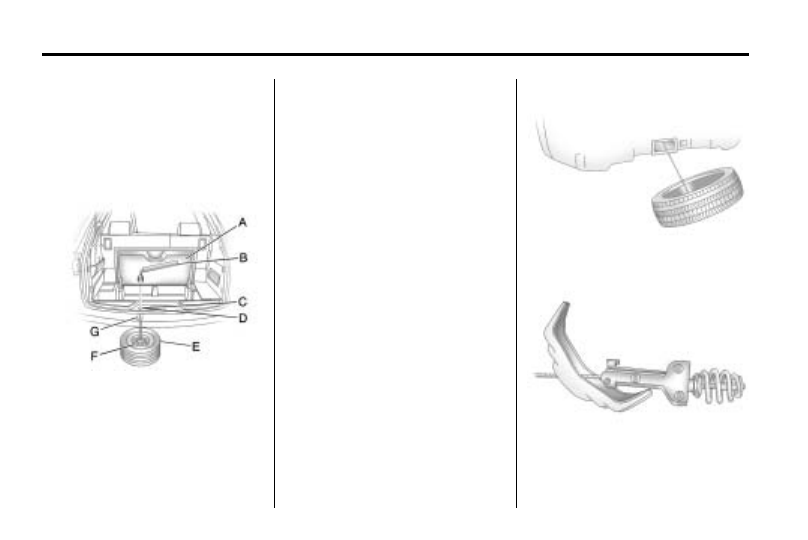

A. Rear Convenience Center

B. Lug Wrench

C. Storage Compartment Cap Hole

D. Hoist Shaft

E. Compact Spare Tire

F. Retainer

G. Hoist Shaft Assembly

1. Open the storage compartment

door of the convenience center
that is nearest the liftgate and
remove the cap on the bottom of
the storage compartment.

2. Open the carpet cutout that is

located through the hole of the
storage compartment.

3. Attach the lug wrench into the

hoist shaft.

4. Turn the lug wrench

counterclockwise to lower the
spare tire to the ground.
Continue turning the wrench until
the spare tire can be pulled out
from under the vehicle.

5. Tilt the retainer and slip it

through the wheel opening to
remove the spare tire from the
cable.

Vehicle Care

10-69

6. Turn the wrench clockwise to

raise the cable back up after
removing the spare tire.

Do not store a full-size or a flat
road tire under the vehicle. See
“Storing a Flat or Spare Tire and
Tools” later in this section.

To continue changing the flat tire,
see “Removing the Flat Tire and
Installing the Spare Tire” later in this
section.

If the spare tire will not lower, the
secondary latch could be engaged.

Do the following to check the cable:

1. Check under the vehicle to see if

the cable is visible.

2. If it is not visible, see Secondary

Latch System on page 10‑76.

If it is visible, first try to tighten
the cable by turning the lug
wrench clockwise until you hear
two clicks or feel it skip twice.
You cannot over-tighten the
cable.

3. Loosen the cable by turning the

wrench counterclockwise three
or four turns.

4. If the spare tire has not lowered,

tighten the cable all the way and
then loosen it at least two times.

If the spare tire did lower to the
ground, continue with Step 5
under “Removing the Spare
Tire (Vehicles with the Rear
Convenience Center)” listed
previously.

5. If you still cannot lower the

spare tire to the ground, see
Secondary Latch System on
page 10‑76.

Removing the Flat Tire and
Installing the Spare Tire

1. Do a safety check before

proceeding. See If a Tire Goes
Flat on page 10‑57 for more
information.

2. If the vehicle has a wheel cover,

loosen the plastic nut caps with
the wheel wrench. They will not
come off. Then, using the flat
end of the wheel wrench, pry
along the edge of the cover until
it comes off. Be careful; the
edges may be sharp. Do not try
to remove the cover with your
bare hands.

Store the wheel cover securely
in the rear of the vehicle until
you have the flat tire repaired or
replaced.

10-70

Vehicle Care

If the vehicle has aluminum
wheels, remove the wheel nut
caps using the wheel wrench.

3. Loosen the wheel nuts — but do

not remove them — using the
lug wrench. For wheels with a
wheel lock key, use the wheel
lock key between the lock nut
and lug wrench. The key is
supplied in the front passenger
door pocket.

Notice: If this vehicle has wheel
locks and an impact wrench is
used to remove the wheel nuts,
the lock nut or wheel lock key
could be damaged. Do not use an
impact wrench to remove the
wheel nuts if this vehicle has
wheel locks.

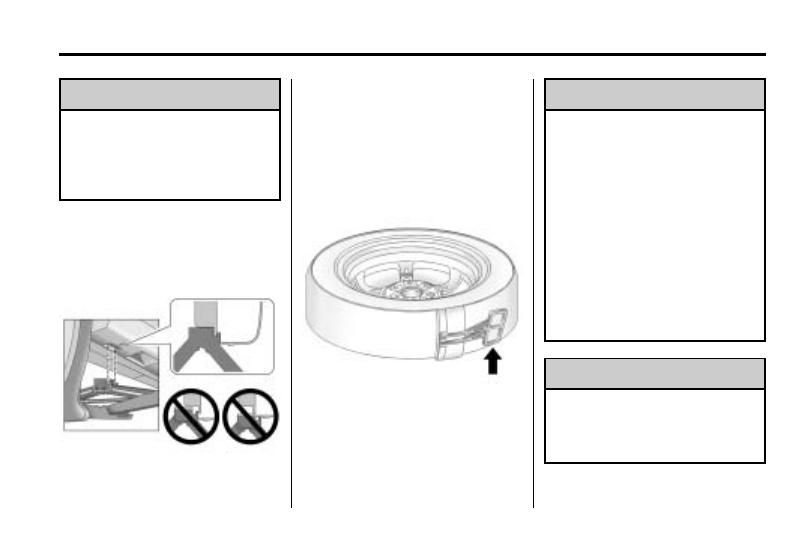

4. To identify the appropriate

jacking location, find the
triangle (A) about 12 inches
(30.5 cm) from the front tire
or (B) about 10.5 inches (27 cm)
from the rear tire.

The triangle is located near each
wheel on the vehicle's exterior.

Notice: If a jack is used to raise
the vehicle without positioning it
correctly, the vehicle could be
damaged. When raising the
vehicle on a jack, avoid contact
with the rear axle control arms.

5. Do not raise the vehicle yet. Put

the compact spare tire near you.

{

WARNING

Getting under a vehicle when it is
jacked up is dangerous. If the
vehicle slips off the jack, you
could be badly injured or killed.
Never get under a vehicle when it
is supported only by a jack.

{

WARNING

Raising your vehicle with the jack
improperly positioned can
damage the vehicle and even
make the vehicle fall.

(Continued)

Vehicle Care

10-71

WARNING (Continued)

To help avoid personal injury and
vehicle damage, be sure to fit the
jack lift head into the proper
location before raising the
vehicle.

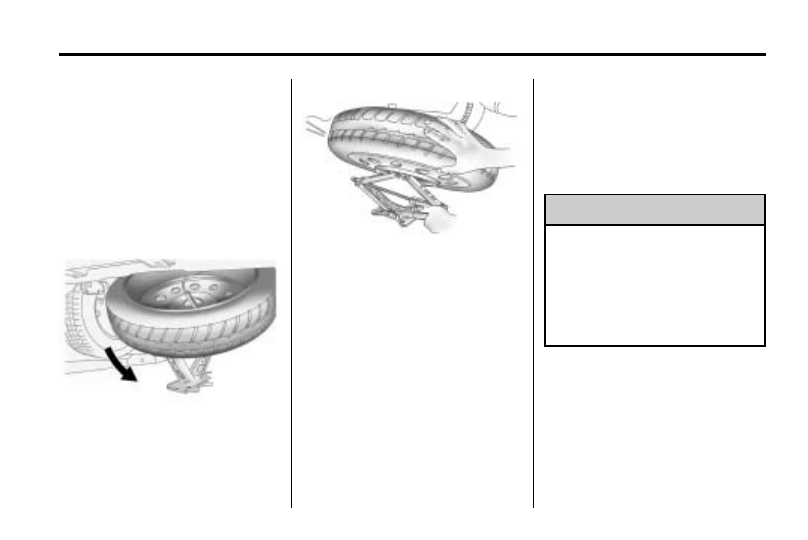

6. Attach the lug wrench to the

jack, and turn the wrench
clockwise to raise the jack head
3 inches (7.6 cm).

7. Place the jack under the vehicle

as identified in Step 4. Raise the
vehicle by turning the lug wrench

clockwise in the jack. Raise the
vehicle far enough off the
ground so that there is enough
room for the spare tire to fit
under the wheel well.

8. Remove all the wheel nuts and

the flat tire.

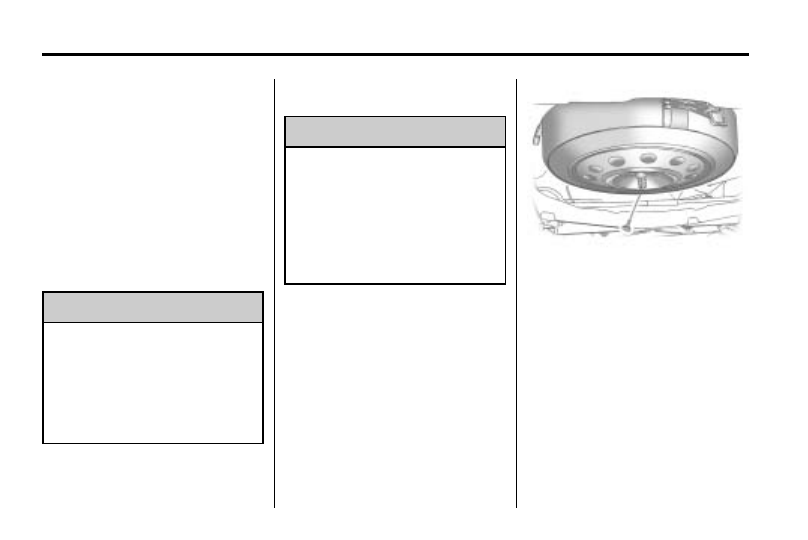

9. Remove the plastic spare tire

heat shield by pulling the rubber
latch. Store the plastic spare tire
heat shield. See “Storing a Flat
or Spare Tire and Tools” later in
this section for more information.

{

WARNING

Rust or dirt on a wheel, or on the
parts to which it is fastened, can
make wheel nuts become loose
after time. The wheel could come
off and cause an accident. When
changing a wheel, remove any
rust or dirt from places where the
wheel attaches to the vehicle. In
an emergency, use a cloth or a
paper towel to do this; but be sure
to use a scraper or wire brush
later, if needed, to get all the rust
or dirt off. See If a Tire Goes Flat
on page 10‑57.

{

WARNING

Never use oil or grease on bolts
or nuts because the nuts might
come loose. The vehicle's wheel
could fall off, causing a crash.

10-72

Vehicle Care

10. Remove any rust or dirt from

the wheel bolts, mounting
surfaces, and spare wheel.

11. Place the spare tire on the

wheel mounting surface.

12. Put the nuts on by hand by

turning them clockwise until the
wheel is held against the
mounting surface. Make sure
the rounded end is toward the
wheel.

13. Lower the vehicle by attaching

the lug wrench to the jack
and turning the wrench
counterclockwise. Lower the
jack completely.

{

WARNING

Wheel nuts that are improperly or
incorrectly tightened can cause
the wheels to become loose or
come off. The wheel nuts should
be tightened with a torque wrench
to the proper torque specification
after replacing. Follow the torque
specification supplied by the
aftermarket manufacturer when
using accessory locking wheel
nuts. See Capacities and
Specifications on page 12‑2 for
original equipment wheel nut
torque specifications.

Notice: Improperly tightened
wheel nuts can lead to brake
pulsation and rotor damage. To
avoid expensive brake repairs,
evenly tighten the wheel nuts in
the proper sequence and to the
proper torque specification. See
Capacities and Specifications on
page 12‑2 for the wheel nut
torque specification.

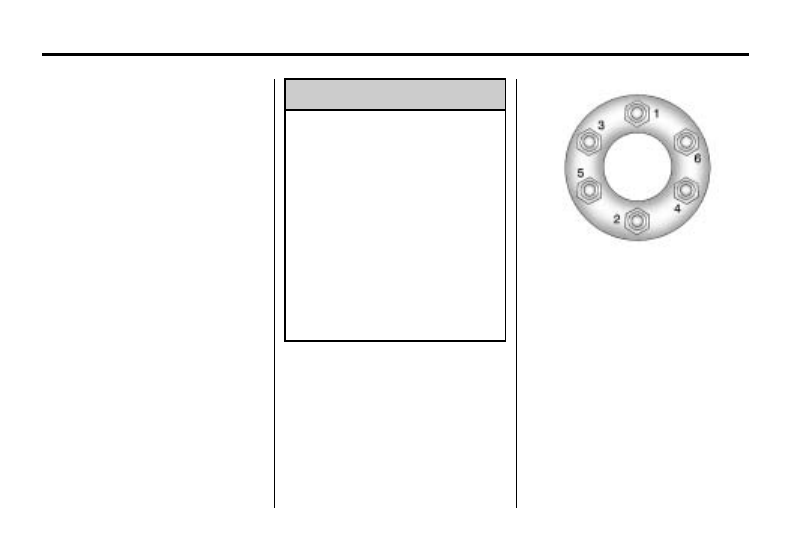

14. Tighten the wheel nuts firmly in

a crisscross sequence, as
shown.

Notice: Wheel covers will not fit
on your vehicle's compact spare.
If you try to put a wheel cover on
the compact spare, the cover or
the spare could be damaged.

Vehicle Care

10-73

Storing the Spare Tire

{

WARNING

The underbody-mounted spare
tire needs to be stored with the
valve stem pointing down. If the
spare tire is stored with the valve
stem pointing upwards, the
secondary latch will not work
properly and the spare tire could
loosen and suddenly fall from the
vehicle. If this happened when
the vehicle was being driven, the
tire might contact a person or
another vehicle, causing injury
and damage to itself. Be sure the
underbody-mounted spare tire is
stored with the valve stem
pointing down.

{

WARNING

Storing a jack, a tire, or other
equipment in the passenger
compartment of the vehicle could
cause injury. In a sudden stop or
collision, loose equipment could
strike someone. Store all these in
the proper place.

To store the spare tire:

1. Lay the compact spare tire near

the rear of the vehicle with the
valve stem down.

2. Reinstall the plastic spare tire

heat shield on the compact
spare tire.

3. Slide the cable retainer through

the center of the wheel and start
to raise the compact spare tire.

Make sure the retainer is fully
seated across the underside of
the wheel.

4. When the compact spare tire is

almost in the stored position,
turn the tire so the valve is
toward the rear of the vehicle.

This position helps when
checking the air pressure in the
compact spare tire.

5. Raise the tire fully against the

underside of the vehicle.
Continue turning the lug wrench
until you feel more than two
clicks. This indicates that the
compact spare tire is secure and
the cable is tight. The spare tire
hoist cannot be overtightened.

10-74

Vehicle Care

6. Make sure the tire is stored

securely. Push, pull (A), and then
try to turn (B) the tire. If the tire
moves, use the lug wrench to
tighten the cable.

Storing the Flat Tire

1. Remove the cable package from

the jack storage area.

2. Remove the small center cap by

tapping the back of the cap with
the extension of the shaft, if the
vehicle has aluminum wheels.

3. Put the flat tire in the rear

storage area with the valve stem
pointing toward the rear of the
vehicle.

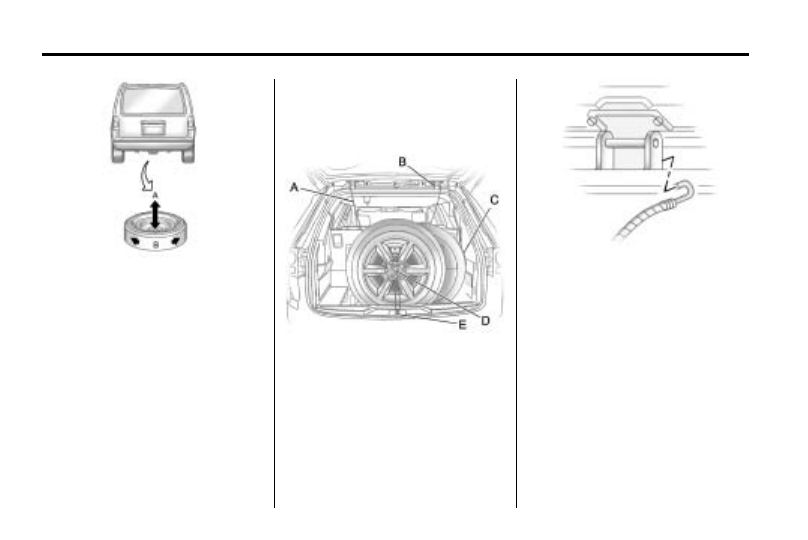

4. Pull the cable (A) through the

door striker (E), the center of the
wheel (D), and the plastic spare
tire heat shield (C), as shown.

5. Hook the cable onto the outside

portion of the liftgate hinges (B).

6. Hook the other end of the cable

onto the outside portion of the
liftgate hinge on the other side of
the vehicle.

7. Pull on the cable to make sure it

is secure.

Vehicle Care

10-75

8. Make sure the metal tube is

centered at the striker. Push the
tube toward the front of the
vehicle.

9. Close the liftgate and make sure

it is latched properly.

Storing the Tools

A. Tool Bag

B. Wing Bolt

C. Jack

Put back all tools as they were
stored in the jack storage
compartment and put the
compartment cover back on.

1. Ensure that the bottom of the

jack is facing toward you.

2. Turn the jack (C) on its side and

place down on the holding
bracket.

3. Reinstall the wing bolt (B) by

turning clockwise.

4. To replace the cover, line up the

tab at the front of the cover with
the notch in the cover opening.
Push the cover in place and
make sure that the rear clips are
in the slots and push the cover
closed.

Store the center cap or the plastic
bolt-on wheel covers until a full size
tire is put back on the vehicle. When
you replace the compact spare with
a full-size tire, reinstall the bolt-on
wheel covers or the center cap.
Hand-tighten them over the wheel
nuts, using the lug wrench.

10-76

Vehicle Care

Secondary Latch System

This vehicle has an underbody
mounted tire hoist assembly that
has a secondary latch system. It is
designed to stop the compact spare
tire from suddenly falling off the
vehicle if the cable holding the
spare tire is damaged. For the
secondary latch to work, the tire
must be stowed with the valve stem
pointing down. See Tire Changing
on page 10‑67 for instructions on
storing the spare tire correctly.

{

WARNING

Before beginning this procedure
read all the instructions. Failure to
read and follow the instructions
could damage the hoist assembly
and you and others could get
hurt. Read and follow the
instructions listed next.

To release the spare tire from the
secondary latch:

{

WARNING

Someone standing too close
during the procedure could be
injured by the jack. If the spare
tire does not slide off the jack
completely, make sure no one is
behind you or on either side of
you as you pull the jack out from
under the spare.

1. If the cable is not visible, start

this procedure at Step 3.

All-Wheel-Drive Vehicle shown

2. Turn the lug wrench

counterclockwise until
approximately 6 inches (15 cm)
of cable is exposed.

3. Attach the lug wrench to the jack

and raise the jack at least
10 turns.

4. Place the jack under the vehicle,

ahead of the rear bumper.
Position the center lift point of
the jack under the center of the
spare tire.

Vehicle Care

10-77

5. Turn the lug wrench clockwise to

raise the jack until it lifts the
secondary latch spring.

6. Keep raising the jack until the

spare tire stops moving upward
and is held firmly in place. This
lets you know that the secondary
latch has released and the spare
tire is balancing on the jack.

7. Lower the jack by turning the lug

wrench counterclockwise. Keep
lowering the jack until the spare
tire slides off the jack.

8. Disconnect the lug wrench from

the jack and carefully remove
the jack. Use one hand to push
against the spare tire while firmly
pulling the jack out from under
the spare tire with the
other hand.

9. Tilt the retainer and slip it

through the wheel opening when
the spare tire has been
completely lowered.

10. Turn the lug wrench clockwise

to raise the cable back up if the
cable is hanging.

Have the hoist shaft assembly
inspected as soon as you can. You
will not be able to store a spare tire
using the hoist assembly until it has
been repaired or replaced.

Compact Spare Tire

{

WARNING

Driving with more than one
compact spare tire at a time could
result in loss of braking and
handling. This could lead to a
crash and you or others could be
injured. Use only one compact
spare tire at a time.

The compact spare tire, if the
vehicle has one, was fully inflated
when the vehicle was new, however,
it can lose air after a time. Check
the inflation pressure regularly.
It should be 60 psi (420 kPa).

10-78

Vehicle Care

After installing the compact spare
on the vehicle, stop as soon as
possible and make sure the spare
tire is correctly inflated. The
compact spare is made to perform
well at speeds up to 65 mph
(105 km/h) for distances up to
3,000 miles (5 000 km), so you can
finish your trip and have the full-size
tire repaired or replaced at your
convenience. Of course, it is best to
replace the spare with a full-size tire
as soon as possible. The spare tire
will last longer and be in good
shape in case it is needed again.

Notice: When the compact spare
is installed, do not take the
vehicle through an automatic car
wash with guide rails. The
compact spare can get caught on
the rails which can damage the
tire, wheel and other parts of the
vehicle.

Do not use the compact spare on
other vehicles.

And do not mix the compact spare
tire or wheel with other wheels or
tires. They will not fit. Keep the
spare tire and its wheel together.

The All-Wheel Drive (AWD) system
will be automatically disabled when
you use the compact spare. To
restore the AWD and prevent
excessive wear on the clutch in your
AWD, replace the compact spare
tire with a full-size tire as soon as
possible.

Notice: Tire chains will not fit the
compact spare. Using them can
damage the vehicle and can
damage the chains too. Do not
use tire chains on the compact
spare.

Jump Starting

If the vehicle's battery has run
down, you may want to use another
vehicle and some jumper cables to
start your vehicle. Be sure to use
the following steps to do it safely.

{

WARNING

Batteries can hurt you. They can
be dangerous because:

.

They contain acid that can
burn you.

.

They contain gas that can
explode or ignite.

.

They contain enough
electricity to burn you.

If you do not follow these steps
exactly, some or all of these
things can hurt you.

Vehicle Care

10-79

Notice: Ignoring these steps
could result in costly damage to
the vehicle that would not be
covered by the warranty.

Trying to start the vehicle by
pushing or pulling it will not
work, and it could damage the
vehicle.

1. Check the other vehicle. It must

have a 12-volt battery with a
negative ground system.

Notice: If the other vehicle's
system is not a 12-volt system
with a negative ground, both
vehicles can be damaged. Only
use vehicles with 12-volt systems
with negative grounds to jump
start your vehicle.

2. Get the vehicles close enough

so the jumper cables can reach,
but be sure the vehicles are not
touching each other. If they are,
it could cause a ground
connection you do not want.
You would not be able to start

your vehicle, and the bad
grounding could damage the
electrical systems.

To avoid the possibility of the
vehicles rolling, set the parking
brake firmly on both vehicles
involved in the jump start
procedure. Put an automatic
transmission in P (Park) or a
manual transmission in Neutral
before setting the parking brake.
If one of the vehicles is a
four-wheel-drive vehicle, be sure
the transfer case is not in
Neutral.

Notice: If you leave the radio or
other accessories on during the
jump starting procedure, they
could be damaged. The repairs
would not be covered by the
warranty. Always turn off the
radio and other accessories when
jump starting the vehicle.

3. Turn off the ignition on both

vehicles. Unplug unnecessary
accessories plugged into the
cigarette lighter or the accessory
power outlets. Turn off the radio
and all lamps that are not
needed. This will avoid sparks
and help save both batteries.
And it could save the radio!

4. Open the hoods and locate the

positive (+) and negative (−)
terminal locations on the other
vehicle. Your vehicle has a
remote positive (+) and a remote
negative (−) jump starting
terminal. See Engine
Compartment Overview on
page 10‑6 for more information
on the terminal locations.

10-80

Vehicle Care

{

WARNING

Using a match near a battery can
cause battery gas to explode.
People have been hurt doing this,
and some have been blinded.
Use a flashlight if you need more
light.

Be sure the batteries have
enough water. You do not need to
add water to the ACDelco

®

battery (or batteries) installed in
your new vehicle. But if a battery
has filler caps, be sure the right
amount of fluid is there. If it is low,
add water to take care of that
first. If you do not, explosive gas
could be present.

(Continued)

WARNING (Continued)

Battery fluid contains acid that
can burn you. Do not get it on
you. If you accidentally get it in
your eyes or on your skin, flush
the place with water and get
medical help immediately.

{

WARNING

Fans or other moving engine
parts can injure you badly. Keep
your hands away from moving
parts once the engine is running.

5. Check that the jumper cables do

not have loose or missing
insulation. If they do, you could
get a shock. The vehicles could
be damaged too.

Before you connect the cables,
here are some basic things you
should know. Positive (+) will go
to positive (+) or to a remote
positive (+) terminal if the vehicle
has one. Negative (−) will go to a
heavy, unpainted metal engine
part or to a remote negative (−)
terminal if the vehicle has one.

Do not connect positive (+) to
negative (−) or you will get a
short that would damage the
battery and maybe other parts
too. And do not connect the
negative (−) cable to the
negative (−) terminal on the dead
battery because this can cause
sparks.

Vehicle Care

10-81

6. Connect the red positive (+)

cable to the positive (+) terminal
of the dead battery.

Use a remote positive (+)
terminal if the vehicle has one.

7. Do not let the other end touch

metal. Connect it to the
positive (+) terminal of the
good battery. Use a remote
positive (+) terminal if the
vehicle has one.

8. Now connect the black

negative (−) cable to the
negative (−) terminal of the
good battery. Use a remote
negative (−) terminal if the
vehicle has one.

Do not let the other end touch
anything until the next step. The
other end of the negative (−)
cable does not go to the dead
battery. It goes to a heavy,
unpainted metal engine part,
or to a remote negative (−)
terminal on the vehicle with the
dead battery.

9. Connect the other end of the

negative (−) cable at least
18 inches (45 cm) away from the
dead battery, but not near
engine parts that move.

The electrical connection is just
as good there, and the chance
of sparks getting back to the
battery is much less.

Your vehicle has a remote
negative (−) terminal for this
purpose.

10-82

Vehicle Care

10. Now start the vehicle with the

good battery and run the
engine for a while.

11. Try to start the vehicle that had

the dead battery. If it will not
start after a few tries, it
probably needs service.

Notice: If the jumper cables are
connected or removed in the
wrong order, electrical shorting
may occur and damage the
vehicle. The repairs would not be
covered by the vehicle warranty.
Always connect and remove the
jumper cables in the correct
order, making sure that the
cables do not touch each other or
other metal.

Jumper Cable Removal

A. Heavy, Unpainted Metal Engine

Part or Remote Negative (−)
Terminal

B. Good Battery or Remote

Positive (+) and Remote
Negative (−) Terminals

C. Dead Battery or Remote

Positive (+) Terminal

To disconnect the jumper cables
from both vehicles, do the following:

1. Disconnect the black

negative (−) cable from the
vehicle that had the dead
battery.

2. Disconnect the black

negative (−) cable from the
vehicle with the good battery.

3. Disconnect the red positive (+)

cable from the vehicle with the
good battery.

4. Disconnect the red positive (+)

cable from the other vehicle.

Vehicle Care

10-83

Towing

Towing the Vehicle

To avoid damage, the disabled
vehicle should be towed with all four
wheels off the ground. Consult your
dealer/retailer or a professional
towing service if the disabled
vehicle must be towed.

To tow the vehicle behind another
vehicle for recreational
purposes — such as behind a
motorhome, see Recreational
Vehicle Towing following.

Recreational Vehicle
Towing

Recreational vehicle towing means
towing the vehicle behind another
vehicle – such as behind a
motorhome. The two most common
types of recreational vehicle towing
are known as dinghy towing and
dolly towing. Dinghy towing is
towing the vehicle with all four
wheels on the ground. Dolly towing
is towing the vehicle with two
wheels on the ground and two
wheels up on a device known as a
dolly.

Here are some important things to
consider before recreational vehicle
towing:

.

What is the towing capacity of
the towing vehicle? Be sure
to read the tow vehicle
manufacturer's
recommendations.

.

What is the distance that will be
travelled? Some vehicles have
restrictions on how far and how
long they can tow.

.

Is the proper towing equipment
going to be used? See your
dealer/retailer or trailering
professional for additional
advice and equipment
recommendations.

.

Is the vehicle ready to be
towed? Just as preparing the
vehicle for a long trip, make sure
the vehicle is prepared to be
towed.
