9-26

Driving and Operating

Brakes

Antilock Brake
System (ABS)

This vehicle has the Antilock Brake
System (ABS), an advanced
electronic braking system that helps
prevent a braking skid.

When the engine is started and the
vehicle begins to drive away, ABS
checks itself. A momentary motor or
clicking noise might be heard while
this test is going on, and it might
even be noticed that the brake
pedal moves a little. This is normal.

If there is a problem with ABS, this
warning light stays on. See Antilock
Brake System (ABS) Warning Light
on page 5‑21.

If driving safely on a wet road and it
becomes necessary to slam on the
brakes and continue braking to
avoid a sudden obstacle, a
computer senses that the wheels
are slowing down. If one of the
wheels is about to stop rolling, the
computer will separately work the
brakes at each wheel.

ABS can change the brake pressure
to each wheel, as required, faster
than any driver could. This can help
the driver steer around the obstacle
while braking hard.

As the brakes are applied, the
computer keeps receiving updates
on wheel speed and controls
braking pressure accordingly.

Remember: ABS does not change
the time needed to get a foot up to
the brake pedal or always decrease
stopping distance. If you get too

close to the vehicle in front of you,
there will not be enough time to
apply the brakes if that vehicle
suddenly slows or stops. Always
leave enough room up ahead to
stop, even with ABS.

Using ABS

Do not pump the brakes. Just hold
the brake pedal down firmly and let
ABS work. The ABS pump or motor
might be heard operating, and the
brake pedal might be felt to pulsate,
but this is normal.

Braking in Emergencies

ABS allows the driver to steer and
brake at the same time. In many
emergencies, steering can help
more than even the very best
braking.

Driving and Operating

9-27

Parking Brake

To set the parking brake, hold the
regular brake pedal down, then
push the parking brake pedal down.

If the ignition is on, the brake
system warning light will come on.
See Brake System Warning Light
on page 5‑20.

Notice: Driving with the parking
brake on can overheat the brake
system and cause premature
wear or damage to brake system
parts. Make sure that the parking
brake is fully released and the
brake warning light is off before
driving.

To release the parking brake, hold
the regular brake pedal down, then
push down momentarily on the
parking brake pedal until you feel
the pedal release. Slowly pull your
foot up off the park brake pedal.
If the parking brake is not released
when you begin to drive, the brake
system warning light will be on and
a chime will sound warning you that
the parking brake is still on.

If you are towing a trailer and are
parking on a hill, see Trailer Towing
on page 9‑48.

Brake Assist

This vehicle has a Brake Assist
feature designed to assist the driver
in stopping or decreasing vehicle
speed in emergency driving
conditions. This feature uses the
stability system hydraulic brake
control module to supplement the
power brake system under
conditions where the driver has
quickly and forcefully applied the
brake pedal in an attempt to quickly
stop or slow down the vehicle. The
stability system hydraulic brake
control module increases brake
pressure at each corner of the
vehicle until the ABS activates.
Minor brake pedal pulsations or
pedal movement during this time
is normal and the driver should
continue to apply the brake pedal
as the driving situation dictates.
The Brake Assist feature will
automatically disengage when the
brake pedal is released or brake
pedal pressure is quickly
decreased.

9-28

Driving and Operating

Ride Control Systems

StabiliTrak System

The vehicle has the StabiliTrak
system which combines antilock
brake, traction and stability control
systems and helps the driver
maintain directional control of the
vehicle in most driving conditions.

When you first start the vehicle and
begin to drive away, the system
performs several diagnostic checks
to ensure there are no problems.
The system may be heard or felt
while it is working. This is normal
and does not mean there is a
problem with the vehicle. The
system should initialize before the
vehicle reaches 32 km/h (20 mph).
In some cases, it may take
approximately 3.2 km (2 miles) of
driving before the system initializes.

If the system fails to turn on or
activate, the StabiliTrak light along
with one of the following messages

will be displayed on the Driver
Information Center (DIC):
TRACTION CONTROL OFF,
SERVICE TRACTION CONTROL,
SERVICE STABILITRAK. If these
conditions are observed, turn the
vehicle off, wait 15 seconds, and
then turn it back on again to reset
the system. If any of these
messages still appear on the Driver
Information Center (DIC), the
vehicle should be taken in for
service. For more information on the
DIC messages, see Driver
Information Center (DIC) (With DIC
Buttons) on page 5‑24 or Driver
Information Center (DIC) (Without
DIC Buttons) on page 5‑30.

The StabiliTrak light will flash on the
instrument panel cluster when the
system is both on and activated.

The system may be heard or felt
while it is working; this is normal.

The traction control disable button is
located on the instrument panel
below the climate controls.

The traction control part of
StabiliTrak can be turned off by
pressing and releasing the traction
control disable button.

Traction control can be turned on by
pressing and releasing the traction
control disable button if not
automatically shut off for any other
reason.

When the traction control system is
turned off, the StabiliTrak light and
the appropriate traction control off
message will be displayed on the
DIC to warn the driver. The vehicle
will still have brake-traction control

Driving and Operating

9-29

when traction control is off, but will
not be able to use the engine speed
management system. See “Traction
Control Operation” next for more
information.

When the traction control system
has been turned off, system noises
may be heard and felt as a result of
the brake-traction control working.

It is recommended to leave the
system on for normal driving
conditions, but it may be necessary
to turn the system off if the vehicle
is stuck in sand, mud, ice or snow,
and you want to “rock” the vehicle to
attempt to free it. It may also be
necessary to turn off the system
when driving in extreme off-road
conditions where high wheel spin is
required. See If the Vehicle is Stuck
on page 9‑10.

Traction Control Operation

The traction control system is part of
the StabiliTrak system. Traction
control limits wheel spin by reducing
engine power to the wheels (engine
speed management) and by

applying brakes to each individual
wheel (brake-traction control) as
necessary.

The traction control system is
enabled automatically when the
vehicle is started. It will activate and
the StabiliTrak light will flash if it
senses that any of the wheels are
spinning or beginning to lose
traction while driving. If traction
control is turned off, only the
brake-traction control portion of
traction control will work. The
engine speed management will be
disabled. In this mode, engine
power is not reduced automatically
and the driven wheels can spin
more freely. This can cause the
brake-traction control to activate
constantly.

Notice: If the wheel(s) of one axle
is allowed to spin excessively
while the StabiliTrak, ABS and
brake warning lights and any
relevant DIC messages are
displayed, the transfer case could
be damaged. The repairs would
not be covered by the vehicle

warranty. Reduce engine power
and do not spin the wheel(s)
excessively while these lights and
messages are displayed.

The traction control system may
activate on dry or rough roads or
under conditions such as heavy
acceleration while turning or
abrupt upshifts/downshifts of the
transmission. When this happens, a
reduction in acceleration may be
noticed, or a noise or vibration may
be heard. This is normal.

If cruise control is being used when
the system activates, the StabiliTrak
light will flash and cruise control will
automatically disengage. Cruise
control may be reengaged when
road conditions allow. See Cruise
Control on page 9‑30.

StabiliTrak may also turn off
automatically if it determines that a
problem exists with the system.
If the problem does not clear itself
after restarting the vehicle, see your
dealer/retailer for service.

9-30

Driving and Operating

Cruise Control

With cruise control, a speed of
about 40 km/h (25 mph) or more can
be maintained without keeping your
foot on the accelerator. Cruise
control does not work at speeds
below about 40 km/h (25 mph).

When the brakes are applied, the
cruise control is disengaged.

{

WARNING

Cruise control can be dangerous
where you cannot drive safely at
a steady speed. So, do not use
the cruise control on winding
roads or in heavy traffic.

Cruise control can be dangerous
on slippery roads. On such roads,
fast changes in tire traction can
cause excessive wheel slip, and
you could lose control. Do not use
cruise control on slippery roads.

The cruise control buttons are
located on left side of the steering
wheel.

T

(On/Off): Press to turn cruise

control on and off. The indicator
comes on when cruise control is on.

+ RES (Resume/Accelerate):
Press to make the vehicle
accelerate or resume to a previously
set speed.

SET– : Press to set the speed or
make the vehicle decelerate.

[

(Cancel): Press to cancel cruise

control.

Setting Cruise Control

Cruise control will not work if the
parking brake is set, or if the master
cylinder brake fluid level is low.

The cruise control light on the
instrument panel cluster comes on
after the cruise control has been set
to the desired speed.

{

WARNING

If you leave your cruise control on
when you are not using cruise,
you might hit a button and go into
cruise when you do not want to.
You could be startled and even
lose control. Keep the cruise
control switch off until you want to
use cruise control.

1. Press the

I

button.

2. Get up to the speed desired.

Driving and Operating

9-31

3. Press and release the SET–

button located on the steering
wheel.

4. Take your foot off the

accelerator.

Resuming a Set Speed

If the cruise control is set at a
desired speed and then the brakes
are applied, the cruise control is
disengaged. But it does not need to
be reset.

Once the vehicle speed is 40 km/h
(25 mph) or greater, press the +RES
button on the steering wheel. The
vehicle returns to the previously set
speed and stays there.

Increasing Speed While Using
Cruise Control

There are two ways to increase the
vehicle speed while using cruise
control:

.

Press and hold the +RES button
on the steering wheel until the
desired speed is reached, then
release it.

.

To increase vehicle speed in
small increments, press the
+RES button briefly. Each time
this is done, the vehicle goes
about 1.6 km/h (1 mph) faster.

Reducing Speed While Using
Cruise Control

There are two ways to reduce the
vehicle speed while using cruise
control:

.

Press and hold the SET– button
on the steering wheel until the
lower speed desired is reached,
then release it.

.

To slow down in very small
amounts, press the SET– button
briefly. Each time this is done,
the vehicle goes about 1.6 km/h
(1 mph) slower.

Passing Another Vehicle While
Using Cruise Control

Use the accelerator pedal to
increase vehicle speed. When you
take your foot off the pedal, the
vehicle will slow down to the
previously set cruise speed.

Using Cruise Control on Hills

How well the cruise control will work
on hills depends upon the vehicle
speed, load, and the steepness of
the hills. When going up steep hills,
you might have to step on the
accelerator pedal to maintain the
vehicle speed. When going
downhill, you might have to brake or
shift to a lower gear to keep the
vehicle speed down. When the
brakes are applied the cruise control
is disengaged.

9-32

Driving and Operating

Ending Cruise Control

There are three ways to end cruise
control:

.

Step lightly on the brake pedal.

.

Press the

[

button.

.

Press the

T

button.

Erasing Speed Memory

The cruise control set speed
memory is erased when the cruise
control or the ignition is turned off.

Object Detection
Systems

Ultrasonic Parking Assist

For vehicles with the Ultrasonic
Rear Parking Assist (URPA) system,
it operates at speeds less than
8 km/h (5 mph), and assists the
driver with parking and avoiding
objects while in R (Reverse). The
sensors on the rear bumper are
used to detect the distance to an
object up to 2.5 m (8 ft) behind the
vehicle, and at least 25.4 cm (10 in)
off the ground.

{

WARNING

The Ultrasonic Rear Parking
Assist (URPA) system does not
replace driver vision. It cannot
detect:

.

objects that are below the
bumper, underneath the
vehicle, or if they are too
close or far from the vehicle

.

children, pedestrians,
bicyclists, or pets.

If you do not use proper care
before and while backing; vehicle
damage, injury, or death could
occur. Even with URPA, always
check behind the vehicle before
backing up. While backing, be
sure to look for objects and check
the vehicle's mirrors.

Driving and Operating

9-33

How the System Works

URPA comes on automatically when
the shift lever is moved into
R (Reverse). A single tone sounds
to indicate the system is working.

URPA operates only at speeds less
than 5 mph (8 km/h).

An obstacle is indicated by audible
beeps. The interval between the
beeps becomes shorter as the
vehicle gets closer to the obstacle.
When the distance is less than
30 cm (12 in) the beeps are
continuous.

To be detected, objects must be at
least 25.4 cm (10 in) off the ground
and below liftgate level. Objects
must also be within 2.5 m (8 ft) from
the rear bumper. This distance may
be less during warmer or humid
weather.

The system can be disabled through
the Driver Information Center (DIC).
See “Park Assist” under Vehicle
Personalization (With DIC Buttons)
on page 5‑42 for more information.

When the System Does Not
Seem to Work Properly

If the URPA system does not
activate due to a temporary
condition, the message PARK
ASSIST OFF displays on the DIC
when the shift lever is moved into
R (Reverse). This may occur under
the following conditions:

.

The driver disables the system.

.

The ultrasonic sensors are not
clean. Keep the vehicle's rear
bumper free of mud, dirt, snow,
ice and slush. For cleaning
instructions, see Exterior Care
on page 10‑86.

.

A trailer was attached to the
vehicle, or a bicycle or an object
was hanging out of the liftgate
during the last drive cycle. Once
the attached object is removed,
URPA will return to normal
operation.

.

A tow bar is attached to the
vehicle.

.

The vehicle's bumper is
damaged. Take the vehicle to
your dealer/retailer to repair the
system.

.

Other conditions may affect
system performance, such as
vibrations from a jackhammer or
the compression of air brakes on
a very large truck.

If the system is still disabled, after
driving forward at least 25 km/h
(15 mph), take the vehicle to your
dealer/retailer.

9-34

Driving and Operating

Rear Vision
Camera (RVC)

The vehicle may have a Rear Vision
Camera system. Read this entire
section before using it.

{

WARNING

The Rear Vision Camera (RVC)
system does not replace driver
vision. RVC does not:

.

Detect objects that are
outside the camera's field of
view, below the bumper,
or underneath the vehicle.

.

Detect children, pedestrians,
bicyclists, or pets.

Do not back the vehicle by only
looking at the RVC screen, or use
the screen during longer, higher
speed backing maneuvers or
where there could be cross-traffic.

(Continued)

WARNING (Continued)

Your judged distances using the
screen will differ from actual
distances.

So if you do not use proper care
before backing up, you could hit a
vehicle, child, pedestrian,
bicyclist, or pet, resulting in
vehicle damage, injury, or death.
Even though the vehicle has the
RVC system, always check
carefully before backing up by
checking behind and around the
vehicle.

Vehicles Without Navigation
System

The rear vision camera system is
designed to help the driver when
backing up by displaying a view
of the area behind the vehicle.

When the key is in the ON/RUN
position and the driver shifts the
vehicle into R (Reverse), the video
image automatically appears on the
inside rear view mirror. Once the
driver shifts out of R (Reverse),
the video image automatically
disappears from the inside rear view
mirror.

Turning the Rear Vision Camera
System Off or On

To turn off the rear vision camera
system, press and hold

z

, located

on the inside rearview mirror, until
the left indicator light turns off. The
rear vision camera display is now
disabled.

To turn the rear vision camera
system on again, press and
hold

z

until the left indicator light

illuminates. The rear vision camera
system display is now enabled and
the display will appear in the mirror
normally.

Driving and Operating

9-35

Vehicles With Navigation
System

The rear vision camera system is
designed to help the driver when
backing up by displaying a view of
the area behind the vehicle. When
the driver shifts the vehicle into
R (Reverse), the video image
automatically appears on the
navigation screen. Once the driver
shifts out of R (Reverse), the
navigation screen will go back to the
last screen that had been displayed,
after a delay.

Turning the Rear Vision Camera
System On or Off

To turn the rear vision camera
system on or off:

1. Shift into P (Park).

2. Press the MENU button to enter

the configure menu options, then
press the MENU hard key to
select Display or touch the
Display screen button.

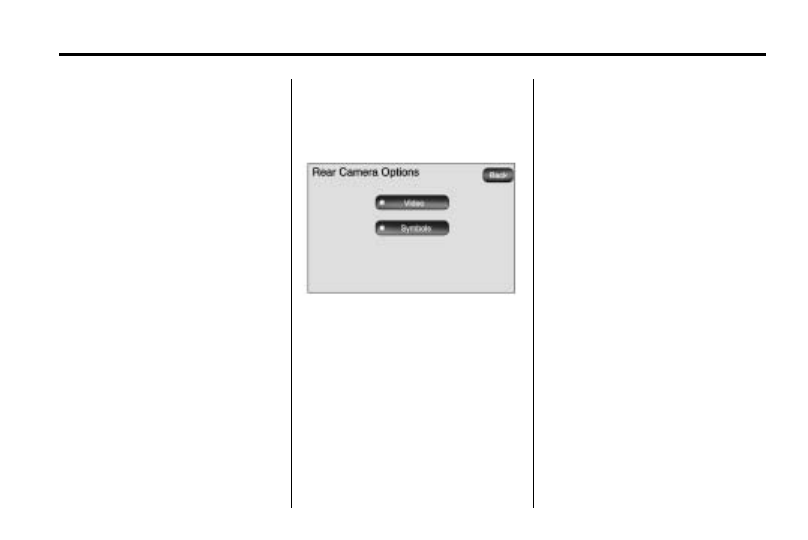

3. Select the Rear Camera Options

screen button. The Rear Camera
Options screen displays.

4. Select the Video screen button.

When the Video screen button is
highlighted the RVC system
is on.

The delay that is received after
shifting out of R (Reverse) is
approximately 10 seconds.
The delay can be cancelled by
performing one of the following:

.

Pressing a hard key on the
navigation system.

.

Shifting in to P (Park).

.

Reach a vehicle speed of
5 mph (8 km/h).

There is a message on the rear
vision camera screen that states
“Check Surroundings for Safety”.

Adjusting the Brightness and
Contrast of the Screen

To adjust the brightness and
contrast of the screen, press the
MENU button while the rear vision
camera image is on the display. Any
adjustments made will only affect
the rear vision camera screen.

]

(Brightness) : Touch the +

(plus) or – (minus) screen buttons to
increase or decrease the brightness
of the screen.

9-36

Driving and Operating

_

(Contrast) : Touch the + (plus)

or – (minus) screen buttons to
increase or decrease the contrast of
the screen.

Symbols

The navigation system may have a
feature that lets the driver view
symbols on the navigation screen
while using the rear vision camera.
The Ultrasonic Rear Park Assist
(URPA) system must not be
disabled to use the caution symbols.
If URPA has been disabled and the
symbols have been turned on, the
Rear Parking Assist Symbols
Unavailable error message may
display. See Ultrasonic Parking
Assist on page 9‑32.

The symbols appear when an object
has been detected by the URPA
system. The symbol may cover the
object when viewing the navigation
screen.

To turn the symbols on or off:

1. Make sure that URPA has not

been disabled.

2. Shift into P (Park).

3. Press the MENU hard key to

enter the configure menu
options, then press the MENU
hard key repeatedly until Display
is selected or touch the Display
screen button.

4. Select the Rear Camera Options

screen button. The Rear Camera
Options screen will display.

5. Touch the Symbols screen

button. The screen button will be
highlighted when on.

Rear Vision Camera Error
Messages

Service Rear Vision Camera
System: This message can display
when the system is not receiving
information it requires from other
vehicle systems.

If any other problem occurs or if a
problem persists, see your dealer/
retailer.

Rear Vision Camera Location

The camera is located above the
license plate.

Driving and Operating

9-37

The area displayed by the camera is
limited and does not display objects
that are close to either corner or
under the bumper. The area
displayed can vary depending on
vehicle orientation or road
conditions. The distance of the
image that appears on the screen
differs from the actual distance.

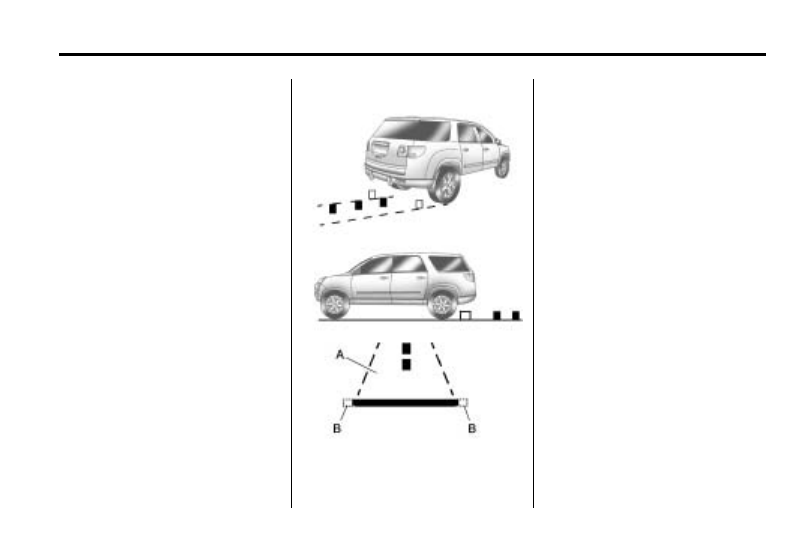

The following illustration shows the
field of view that the camera
provides.

A. View displayed by the camera.

B. Corner of the rear bumper.

When the System Does Not
Seem To Work Properly

The rear vision camera system
might not work properly or display a
clear image if:

.

The RVC is turned off. See
“Turning the Rear Camera
System On or Off” earlier in this
section.

.

It is dark.

.

The sun or the beam of
headlights is shining directly into
the camera lens.

.

Ice, snow, mud, or anything else
builds up on the camera lens.
Clean the lens, rinse it with
water, and wipe it with a soft
cloth.

9-38

Driving and Operating

.

The back of the vehicle is in an
accident, the position and
mounting angle of the camera
can change or the camera can
be affected. Be sure to have the
camera and its position and
mounting angle checked at your
dealer/retailer.

.

There are extreme temperature
changes.

The rear vision camera system
display in the rearview mirror may
turn off or not appear as expected
due to one of the following
conditions. If this occurs the left
indicator light on the mirror will
flash.

.

A slow flash may indicate a loss
of video signal, or no video
signal present during the reverse
cycle.

.

A fast flash may indicate that the
display has been on for the
maximum allowable time during
a reverse cycle, or the display
has reached an Over
Temperature limit.

The fast flash conditions are
used to protect the video device
from high temperature
conditions. Once conditions
return to normal the device will
reset and the green indicator will
stop flashing.

During any of these fault conditions,
the display will be blank and the
indicator will continue to flash as
long as the vehicle is in R (Reverse)
or until the conditions return to
normal.

Pressing and holding

z

when the

left indicator light is flashing will turn
off the video display along with the
left indicator light.

Fuel

Use of the recommended fuel is an
important part of the proper
maintenance of this vehicle. To help
keep the engine clean and maintain
optimum vehicle performance, we
recommend the use of gasoline
advertised as TOP TIER Detergent
Gasoline.

Look for the TOP TIER label on the
fuel pump to ensure gasoline meets
enhanced detergency standards
developed by auto companies. A list
of marketers providing TOP TIER
Detergent Gasoline can be found at
www.toptiergas.com.

Driving and Operating

9-39

Recommended Fuel

Use regular unleaded gasoline with
a posted octane rating of 87 or
higher. If the octane rating is less
than 87, an audible knocking noise,
commonly referred to as spark
knock, might be heard when driving.
If this occurs, use a gasoline rated
at 87 octane or higher as soon as
possible. If heavy knocking is heard
when using gasoline rated at
87 octane or higher, the engine
needs service.

Gasoline Specifications

At a minimum, gasoline
should meet ASTM specification
D 4814 in the United States or
CAN/CGSB-3.5 or 3.511 in Canada.
Some gasolines contain an
octane-enhancing additive called
methylcyclopentadienyl manganese
tricarbonyl (MMT). We recommend
against the use of gasolines
containing MMT. See Fuel Additives
on page 9‑40 for additional
information.

California Fuel
Requirements

If the vehicle is certified to meet
California Emissions Standards, it is
designed to operate on fuels that
meet California specifications. See
the underhood emission control
label. If this fuel is not available in
states adopting California emissions
standards, the vehicle will operate
satisfactorily on fuels meeting
federal specifications, but emission
control system performance might
be affected. The malfunction
indicator lamp could turn on and the
vehicle might fail a smog-check test.
See Malfunction Indicator Lamp on
page 5‑17. If this occurs, return to
your authorized dealer/retailer for
diagnosis. If it is determined that the
condition is caused by the type of
fuel used, repairs might not be
covered by the vehicle warranty.

9-40

Driving and Operating

Fuels in Foreign
Countries

If you plan on driving in another
country outside the United States or
Canada, the proper fuel might be
hard to find. Never use leaded
gasoline or any other fuel not
recommended in the previous text
on fuel. Costly repairs caused by
use of improper fuel would not be
covered by the vehicle warranty.

To check the fuel availability, ask an
auto club, or contact a major oil
company that does business in the
country where you will be driving.

Fuel Additives

To provide cleaner air, all gasolines
in the United States are now
required to contain additives that
help prevent engine and fuel system
deposits from forming, allowing the
emission control system to work
properly. In most cases, nothing
should have to be added to the fuel.
However, some gasolines contain
only the minimum amount of
additive required to meet U.S.
Environmental Protection Agency
regulations. To help keep fuel
injectors and intake valves clean,
or if the vehicle experiences
problems due to dirty injectors or
valves, look for gasoline that is
advertised as TOP TIER Detergent

Gasoline. Look for the TOP TIER
label on the fuel pump to ensure
gasoline meets enhanced
detergency standards developed by
the auto companies. A list of
marketers providing TOP TIER
Detergent Gasoline can be found at
www.toptiergas.com.

For customers who do not use TOP
TIER Detergent Gasoline regularly,
one bottle of GM Fuel System
Treatment PLUS, added to the fuel
tank at every engine oil change, can
help clean deposits from fuel
injectors and intake valves. GM Fuel
System Treatment PLUS is the only
gasoline additive recommended by
General Motors. It is available at
your dealer/retailer.

Driving and Operating

9-41

Gasolines containing oxygenates,
such as ethers and ethanol, and
reformulated gasolines might be
available in your area. We
recommend that you use these
gasolines, if they comply with the
specifications described earlier.
However, E85 (85% ethanol) and
other fuels containing more than
10% ethanol must not be used in
vehicles that were not designed for
those fuels.

Notice: This vehicle was not
designed for fuel that contains
methanol. Do not use fuel
containing methanol. It can
corrode metal parts in the fuel
system and also damage plastic
and rubber parts. That damage
would not be covered under the
vehicle warranty.

Some gasolines that are
not reformulated for low
emissions can contain an
octane-enhancing additive called
methylcyclopentadienyl manganese
tricarbonyl (MMT); ask the attendant
where you buy gasoline whether the
fuel contains MMT. We recommend
against the use of such gasolines.
Fuels containing MMT can reduce
the life of spark plugs and the
performance of the emission control
system could be affected. The
malfunction indicator lamp might
turn on. If this occurs, return to your
dealer/retailer for service.

Filling the Tank

{

WARNING

Fuel vapor burns violently and a
fuel fire can cause bad injuries.
To help avoid injuries to you and
others, read and follow all the
instructions on the fuel pump
island. Turn off the engine when
refueling. Do not smoke near fuel
or when refueling the vehicle.
Do not use cellular phones. Keep
sparks, flames, and smoking
materials away from fuel. Do not
leave the fuel pump unattended
when refueling the vehicle. This is
against the law in some places.
Do not re-enter the vehicle while
pumping fuel. Keep children away
from the fuel pump; never let
children pump fuel.

The tethered fuel cap is located
behind a hinged fuel door on the
driver side of the vehicle.
