Adjusting the Speakers (Balance/Fade)

BAL (Balance): Press and release this button until
BAL appears on the display. The SELECT LED indicator
will light to show that the balance can be adjusted.
Turn the SELECT knob to move the sound toward the
left or the right speakers.

FADE: Press and release this button until FADE
appears on the display. The SELECT LED indicator will
light to show that the fade can be adjusted. Turn the
SELECT knob to move the sound toward the front or the
rear speakers.

To adjust the balance and fade to the middle position,
press and hold TONE until FLAT appears on the display.

Finding a Program Type (PTY) Station
(RDS and XM™)

To select and find a desired PTY perform the following:

1. Press the PROG TYPE button to activate program

type select mode. The PTY symbol will appear on
the display.

2. Turn the SELECT knob to select a PTY.

3. Once the desired PTY is displayed, press and

release either SEEK arrow to select and to take
you to the PTY’s first station.

4. To go to another station within that PTY and the

PTY is displayed, press either SEEK arrow once.
If the PTY is not displayed, press either SEEK arrow
twice to display the PTY and then to go to another
station.

5. Press the PROG TYPE button to exit program type

select mode.

If PTY times out and is no longer on the display, go
back to Step 1.

SCAN: Scan the stations within a PTY by performing
the following:

1. Press the PROG TYPE button to activate program

type select mode. The PTY symbol will appear on
the display.

2. Turn the SELECT knob to select a PTY.

3. Once the desired PTY is displayed, press and hold

either SCAN arrow, and the radio will begin
scanning the stations in the PTY.

4. Press either SCAN arrow again to stop at a station.

3-86

BAND (Alternate Frequency): Alternate frequency
allows the radio to switch to a stronger station with the
same program type. To turn alternate frequency on,
press and hold BAND for two seconds. AF ON will
appear on the display. The radio may switch to stations
with a stronger frequency.

To turn alternate frequency off, press and hold BAND
again for two seconds. AF OFF will appear on the
display. The radio will not switch to other stations.

This function does not apply for XM™ Satellite Radio
Service.

Setting Preset PTYs (RDS Only)

These buttons have factory PTY presets. Up to 12 PTYs
(six FM1 and six FM2), can be programmed on the
six numbered pushbuttons, by performing the
following steps:

1. Press BAND to select FM1 or FM2.

2. Press the PROG TYPE button to activate program

type select mode. The PTY symbol will appear on
the display.

3. Turn the SELECT knob to select a PTY.

4. Press and hold one of the six numbered

pushbuttons until you hear a beep. Whenever that
numbered pushbutton is pressed, the PTY that
was set will return.

5. Repeat the steps for each pushbutton.

RDS Messages

ALERT!: Alert warns of local or national emergencies.
When an alert announcement comes on the current
radio station, ALERT! will appear on the display. You will
hear the announcement, even if the volume is low or
a cassette tape or a CD is playing. If a cassette tape or
CD is playing, play will stop during the announcement.
Alert announcements cannot be turned off.

ALERT! will not be affected by tests of the emergency
broadcast system. This feature is not supported by
all RDS stations.

INFO (Information): If the current station has a
message, INFO will appear on the display. Press this
button to see the message. The message may display
the artist, song title, call in phone numbers, etc.

3-87

If the entire message is not displayed, parts of the
message will appear every three seconds. To scroll
through the message, press and release the INFO
button. A new group of words will appear on the display
after every press of this button. Once the complete
message has been displayed, INFO will disappear from
the display until another new message is received.
The last message can be displayed by pressing
the INFO button. You can view the last message until a
new message is received or a different station is
tuned to.

TRAF (Traffic): If TRAF appears on the display, the
tuned station broadcasts traffic announcements
and when a traffic announcement comes on the tuned
radio station you will hear it.

If the station does not broadcast traffic announcements,
press the TRAF button and the radio will seek to a
station that does. When a station that broadcasts traffic
announcements is found, the radio will stop seeking
and brackets will be displayed around TRAF. If no
station is found that broadcasts traffic announcements,
NO TRAFFIC will appear on the display.

If the brackets are on the display and TRAF is not,
press the TRAF button to remove the brackets or use
the TUNE knob or the SEEK arrows to go to a
station that supports traffic announcements. If no station
is found that broadcasts traffic announcements, NO
TRAFFIC will appear on the display.

The radio will play the traffic announcements even if the
volume is low. The radio will interrupt the play of a
cassette tape or CD if the last tuned station broadcasts
traffic announcements.

This function does not apply to XM™ Satellite Radio
Service.

Radio Messages

CALIBRATE: The audio system has been calibrated for
your vehicle from the factory. If CALIBRATE appears
on the display, it means that the radio has not been
configured properly for the vehicle and must be returned
to your GM dealer for service.

3-88

XM™ Radio Messages

Radio Display Message

Condition

Action Required

XL (Explicit Language
Channels)

XL on the radio display,
after the channel name,
indicates content with
explicit language.

These channels, or any others, can be blocked at a
customer’s request, by calling 1-800-852-XMXM (9696).

Updating

Updating encryption
code

The encryption code in the receiver is being updated, and
no action is required. This process should take no longer
than 30 seconds.

No Signal

Loss of signal

The system is functioning correctly, but the vehicle is in a
location that is blocking the XM signal. When you move into
an open area, the signal should return.

Loading XM

Acquiring channel audio
(after 4 second delay)

The audio system is acquiring and processing audio and
text data. No action is needed. This message should
disappear shortly.

CH Off Air

Channel not in service

This channel is not currently in service. Tune to another
channel.

CH Unavail

Channel no longer
available

This previously assigned channel is no longer assigned.
Tune to another station. If this station was one of the
presets, choose another station for that preset button.

No Info

Artist Name/Feature not
available

No artist information is available at this time on this
channel. The system is working properly.

No Info

Song/Program Title not
available

No song title information is available at this time on this
channel. The system is working properly.

3-89

XM™ Radio Messages (cont’d)

Radio Display Message

Condition

Action Required

No Info

Category Name not
available

No category information is available at this time on this
channel. The system is working properly.

No Info

No Text/Informational
message available

No text or informational messages are available at this time
on this channel. The system is working properly.

Not Found

No channel available for
the chosen category

There are no channels available for the selected category.
The system is working properly.

XM Locked

Theft lock active

The XM receiver in the vehicle may have previously been in
another vehicle. For security purposes, XM receivers cannot
be swapped between vehicles. If this message is received
after having your vehicle serviced, check with your GM
dealer.

Radio ID

Radio ID label
(channel 0)

If tuned to channel 0, this message will alternate with the
XM Radio 8 digit radio ID label. This label is needed to
activate the service.

Unknown

Radio ID not known
(should only be if
hardware failure)

If this message is received when tuned to channel 0, there
may be a receiver fault. Consult with your GM dealer.

Chk XMRcvr

Hardware failure

If this message does not clear within a short period of time,
the receiver may have a fault. Consult with your GM dealer.

3-90

Playing a Cassette Tape

The tape player is built to work best with tapes that are
up to 30 to 45 minutes long on each side. Tapes
longer than that are so thin they may not work well in
this player. The longer side with the tape visible should
face to the right. If you hear nothing or hear a garbled
sound, the tape may not be in squarely. Press the eject
button to remove the tape and start over.

If the ignition and radio are off, press the eject button or
the RCL knob to insert and to begin play of a tape. If
the ignition is on and the radio is off, the tape can
be inserted and will begin playing.

While the tape is playing, use the VOL, BAL, FADE,
TONE, EQ, and SEEK controls just as you do for
the radio. The display will show TAPE and an arrow
showing which side of the tape is playing. The
tape player will play the other side of the tape when it
reaches the end.

Cassette tape adapter kits for portable CD players will
work in the cassette tape player. See “CD Adapter Kits”
later for more information.

The tape bias is set automatically when a metal or
chrome tape is inserted.

If an error appears on the display, see “Cassette Tape
Messages” later in this section.

\

1 (Forward): Press this pushbutton to quickly

advance the tape. Press this pushbutton again to return
to playing speed. The radio will play while the tape
advances. Select stations during forward operation by
using TUNE.

While in forward mode, FREQ and FWD and two right
arrows will appear on the display. If the radio is playing a
RDS station, FREQ will appear on the display.

y

2 (Side): Press this pushbutton to play the other

side of the tape.

4

s

(Reverse): Press this pushbutton to quickly

reverse the tape. Press it again to return to playing
speed. The radio will play while the tape reverses. You
may select stations during reverse operation by
using TUNE.

EQ (Equalizer): Press EQ to select the desired
customized equalization setting while playing a cassette.
The equalization will be set whenever a cassette tape
is playing. See “EQ” listed previously for more
information.

3-91

w

SEEK

x

: The tape must have at least

three seconds of silence between each selection for
seek to work. Press the up or the down arrow to search
for the next or the previous selection on the tape.
You can skip as many as nine selections up or down on
the tape. Choose how many selections you want to
skip, then press the SEEK arrow that many times.
The number of selections to be skipped will appear on
the display.

w

SCAN

x

: Press and hold one of the arrows for

more than two seconds until SCAN appears on
the display and you hear a beep. The tape will go to the
next selection, play for a few seconds, then go on to
the next selection. The tape will scan forward only.
Press either arrow again to stop scanning.

BAND: Press this button to listen to the radio when a
cassette tape or CD is playing. The inactive tape or CD
will remain safely inside the radio for future listening.

CD TAPE: Press this button to play a cassette tape or
CD when listening to the radio. The inactive tape or
CD will remain safely inside the radio for future listening.

Z

(Eject): Press this button, located next to the

cassette tape slot, to eject a tape. Eject may be
activated with either the ignition or radio off. Cassette
tapes may be loaded with the ignition and radio off if this
button is pressed first.

Cassette Tape Messages

If an error occurs while trying to play a cassette tape, it
could be for one of the following reasons:

TIGHT TAPE: This message is displayed when the
tape is tight and the player cannot turn the tape hubs.
Remove the tape. Hold the tape with the open end down
and try to turn the right hub counterclockwise with a
pencil. Turn the tape over and repeat. If the hubs do not
turn easily, the tape may be damaged and should not
be used in the player. Try a new tape to make sure the
player is working properly.

BROKEN TAPE: This message is displayed when the
tape is broken. Try a new tape.

WRAPPED TAPE: This message is displayed when the
tape is wrapped around the tape head. Attempt to get
the cassette out. Try a new tape.

CLEAN PLAYER: If this message appears on the
display, the cassette tape player needs to be cleaned. It
will still play tapes, but it should be cleaned as soon
as possible to prevent damage to the tapes and player.
See Care of Your Cassette Tape Player on page 3-101.

If the cassette tape is not playing correctly, for any
other reason, try a known good cassette.

If any error occurs repeatedly or if an error cannot be
corrected, contact your GM dealer. If the radio displays
an error message, write it down and provide it to
your GM dealer when reporting the problem.

3-92

CD Adapter Kits

It is possible to use a portable CD player adapter kit
with the cassette tape player after disabling the
tight/loose tape sensing feature on the tape player.

To disable the feature, use the following steps:

1. Turn the ignition on.

2. Turn the radio off.

3. Press and hold the CD TAPE button. READY will

appear on the display and flash the cassette
symbol.

4. Insert the adapter into the cassette slot. It will

power up the radio and begin playing.

The override feature will remain active until the eject
button is pressed.

Playing a CD

Insert a CD partway into the slot, label side up. The
player will pull it in and the CD should begin playing. If
you want to insert a CD when the ignition is off, first
press the eject button or push the RCL knob.

If the ignition or radio is turned off with the CD in the
player, it will stay in the player. When the ignition
or radio is turned on, the CD will start playing where it
stopped, if it was the last selected audio source.

When a CD is inserted, the CD symbol will appear on
the display. As each new track starts to play, the
track number will appear on the display.

The CD player can play the smaller 3 inch (8 cm) single
CDs with an adapter ring. Full-size CDs and the
smaller CDs are loaded in the same manner.

If playing a CD-R the sound quality may be reduced
due to CD-R quality, the method of recording, the quality
of the music that has been recorded, and the way the
CD-R has been handled. There may be an increase
in skipping, difficulty in finding tracks, and/or difficulty in
loading and ejecting. If these problems occur try a
known good CD.

Do not add paper labels to CDs, they could get caught
in the CD player.

If an error appears on the display, see “CD Messages”
later in this section.

\

1 (Forward): Press and hold this pushbutton to

advance quickly within a track. You will hear sound at a
reduced volume. Release this pushbutton to play the
passage. The elapsed time of the track will appear
on the display.

RDM 3 (Random): Press this pushbutton to hear the
tracks in random, rather than sequential, order.
RDM and the track number will appear on the display.
Press this pushbutton to turn off random play.

3-93

4

s

(Reverse): Press and hold this pushbutton to

reverse quickly within a track. You will hear sound at a
reduced volume. Release this pushbutton to play
the passage. The elapsed time of the track will appear
on the display.

EQ (Equalizer): Press EQ to select the desired
customized equalization setting while playing a CD. The
equalization will be set whenever a CD is played.
See “EQ” listed previously for more information.

w

SEEK

x

: Press the down arrow to go to the start of

the current track if more than eight seconds have played.
Press the up arrow to go to the next track. If either arrow
is held or pressed more than once, the player will
continue moving backward or forward through the CD.

w

SCAN

x

: Press and hold either arrow for more

than two seconds until SCAN and the track number
appear on the display and you hear a beep. The CD will
go to the next track, play for a few seconds, then go
on to the next track. Press this button again to stop
scanning.

RCL (Recall): Push this knob to see how long the
current track has been playing. CD TIME and the
elapsed time will appear on the display. To change the
default on the display, track or elapsed time, push
this knob until you see the display you want, then hold
the knob until the display flashes. The selected
display will now be the default.

BAND: Press this button to listen to the radio when a
cassette tape or CD is playing. The inactive tape or CD
will remain safely inside the radio for future listening.

CD TAPE: Press this button to play a cassette tape or
CD when listening to the radio. The inactive tape or
CD will remain safely inside the radio for future listening.

Z

(Eject): Press this button, located next to the

CD slot, to eject a CD. Eject may be activated with either
the ignition or radio off. CDs may be loaded with the
radio and ignition off if this button is pressed first.

CD Messages

CHECK CD: If this message appears on the radio
display and/or the CD comes out, it could be for one of
the following reasons:

•

You are driving on a very rough road. When the
road becomes smoother, the CD should play.

•

The CD is dirty, scratched, wet, or upside down.

•

The air is very humid. If so, wait about an hour and
try again.

•

There may have been a problem while burning
the CD.

•

The label may be caught in the CD player.

If the CD is not playing correctly, for any other reason,
try a known good CD.

3-94

If any error occurs repeatedly or if an error cannot be
corrected, contact your GM dealer. If the radio displays
an error message, write it down and provide it to
your GM dealer when reporting the problem.

Trunk-Mounted CD Changer

If your vehicle has the CD changer, you can play up to
12 CDs continuously. Normal size CDs may be
played using the trays supplied in the magazine. The
small 3 inch (8 cm) CDs can be played only with
specially designed trays.

Notice: Placing heavy objects, which may shift or
slide while driving, in the trunk could damage
the CD changer. If your vehicle has the optional CD
changer, do not put heavy objects in the trunk.

You must first load the magazine with CDs before you
can play a CD. Each of the 12 trays holds one CD. Slide
the button on the top of the magazine and pull gently
on one of the trays. Load the trays from top to bottom,
placing a CD on the tray label side up. If you load a
CD label side down, the CD will not play and an error
will occur. Gently push the tray back into the magazine
slot until it locks into place. Repeat this procedure
for loading up to 12 CDs in the magazine.

3-95

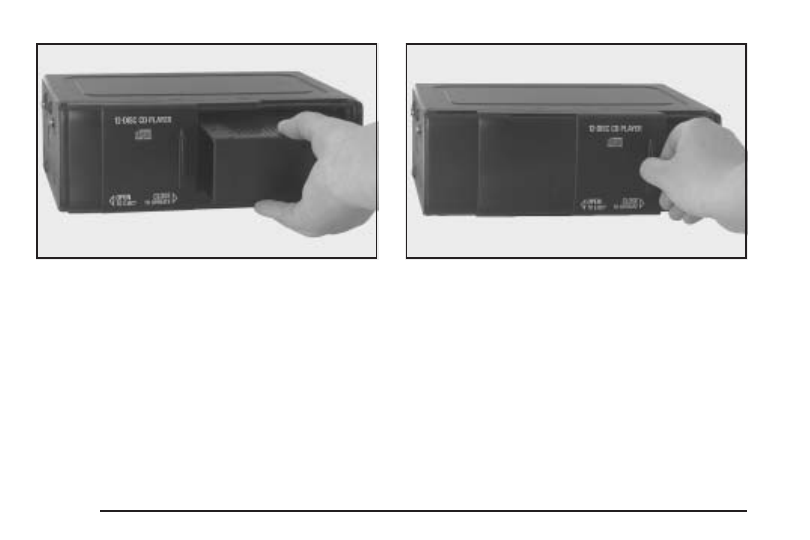

Once you have loaded the CDs in the magazine, slide
open the door of the CD changer. Push the magazine
into the changer in the direction of the arrow marked on
top of the magazine.

Close the door by sliding it all the way to the right.
When the door is closed, the changer will begin
checking for CDs in the magazine. This will continue for
up to one and a half minutes depending on the
number of CDs loaded.

To eject the magazine from the player, slide the CD
changer door all the way open. The magazine will
automatically eject. Remember to keep the door closed
whenever possible to keep dirt and dust from getting
inside the changer.

3-96

Whenever a CD magazine with CDs is loaded in the
changer and the door is closed, the CD symbol will
appear on the radio display. If the CD changer is
checking the magazine for CDs, the CD symbol will flash
on the display until the changer is ready to play. If CD
changer mode is entered during initialization, LOADING
will appear on the display. When a CD begins playing, a
CD and track number will appear on the radio display.
The CD numbers are listed on the front of the magazine.

All of the CD functions are controlled by the radio
buttons except for ejecting the magazine.

Playing a CD

If an error appears on the display, see “CD Messages”
later in this section.

The following radio buttons are used for the
trunk-mounted CD changer.

\

1 (Forward): Press and hold this pushbutton to

quickly advance within a track. The elapsed time of the
track will appear on the display.

y

2 (Next): Press this pushbutton to select the next

CD in the magazine. Each time you press this
pushbutton, the CD number on the radio display will go
to that of the next available CD.

RDM 3 (Random): Press this pushbutton to listen to
the tracks on all of the CDs in random, rather than
sequential, order. RANDOM ALL will appear on
the display.

Press and hold this pushbutton to listen to the tracks on
the current CD in random, rather than sequential,
order. RANDOM ONE will appear on the display and a
chime will sound. Press this pushbutton again to
turn off random play.

4

s

(Reverse): Press and hold this pushbutton to

quickly reverse within a track. The elapsed time of
the track will appear on the display.

5 (Previous): Press this pushbutton to select the
previous CD in the magazine. Each time you press this
pushbutton, the CD number on the radio display will
go to that of the previous available CD.

RCL (Recall): Push this knob to see how long the
current track has been playing. To change what
is normally shown on the display, track or elapsed time,
push this knob until you see the display you want.
Then hold the knob until the display flashes.

w

SEEK

x

: Press the down arrow while playing a

CD to go to the start of the current track if more
than eight seconds have played. Press the up arrow to
go to the next track on the CD. If either arrow is
held or pressed more than once, the player will continue
moving backward or forward through the CD.

3-97

w

SCAN

x

: Press and hold either arrow for more

than two seconds until TRACK SCAN appears on
the display and you hear a beep. The first few seconds
of each track on the current CD will play. The scan
symbol will appear on the display and T will blink
to indicate track scan mode. Press either arrow again,
to stop scanning.

To scan all loaded CDs, press and hold either SCAN
arrow for more than four seconds until CD SCAN
appears on the display and you hear a double beep.
The first few seconds of the first track on each CD will
play. The scan symbol will appear on the display
and D will blink to indicate CD scan mode. Press either
SCAN arrow again, to stop scanning.

AM FM: Press this button to listen to the radio when a
CD is playing. The inactive CD(s) will remain safely
inside the radio for future listening.

CD AUX or CD TAPE: Press this button to play a CD,
if you have a CD loaded in the changer, when
listening to the radio. Press this button to switch
between playing a cassette tape or CD, in the CD
player, if these sources are loaded.

CD Messages

NO CDS: An empty magazine is inserted in the CD
changer. Try the magazine again with a CD loaded on
one of the trays.

CHECK CD: If this message appears, it could be for
one of the following reasons:

•

It is very hot. When the temperature returns to
normal, the CD should play.

•

You are driving on a very rough road. When the
road becomes smoother, the CD should play.

•

The CD is dirty, scratched, wet, or upside down.

•

The air is very humid. If so, wait about an hour and
try again.

•

There may have been a problem while burning
the CD.

•

The label may be caught in the CD player.

3-98

CD DOOR OPEN: The CD changer door is open.
Completely close the door to restore normal operation.

If the CD is not playing correctly, for any other
reason, try a known good CD.

If any error occurs repeatedly or if an error cannot be
corrected, contact your dealer. If the radio displays
an error message, write it down and provide it to your
dealer when reporting the problem.

Theft-Deterrent Feature

THEFTLOCK

®

is designed to discourage theft of your

vehicle’s radio. The feature works automatically by
learning a portion of the Vehicle Identification Number
(VIN). If the radio is moved to a different vehicle, it
will not operate and LOCKED will appear on the display.

With THEFTLOCK

®

activated, the radio will not

operate if stolen.

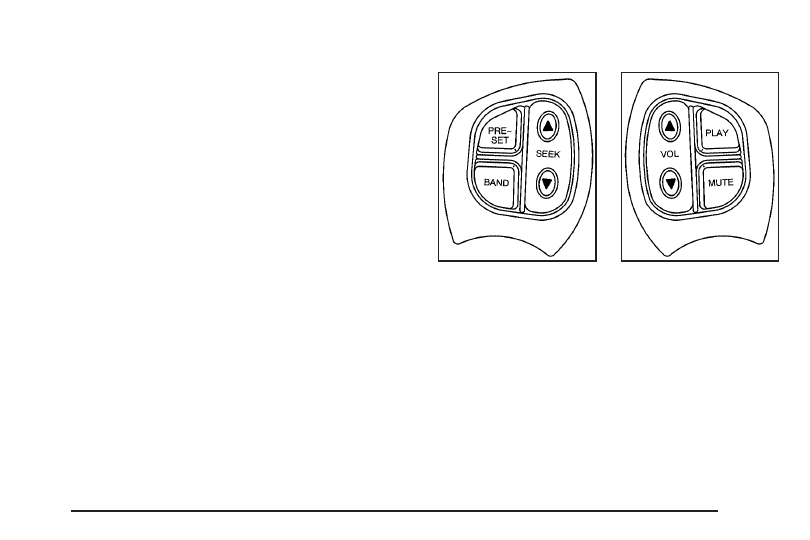

Audio Steering Wheel Controls

If your vehicle has this feature, some audio controls can
be adjusted at the steering wheel. They include the
following:

PRESET: Press this button to scan the stations that are
programmed on the radio preset pushbuttons. The
radio will go to a preset station, play for a few seconds,
then go to the next station. Press this button again to
stop scanning. The radio will only scan preset stations
with a strong signal that are in the selected band.

When a cassette tape is playing, press this button to
play the other side of the tape.

3-99

When a CD is playing in the CD changer, press this
button to select the next available CD, if multiple CDs
are loaded.

BAND: Press this button to switch between FM1, FM2,
AM, or XM1 or XM2 (if equipped). The selected band
will appear on the display.

When a cassette tape or CD is playing, press this
button to listen to the radio. The inactive tape or CD will
remain safely inside the radio for future listening.

Q

SEEK

R

: Press the up or the down arrow to go to

the next or to the previous radio station and stay
there. The radio will only seek stations with a strong
signal that are in the selected band.

When a cassette tape is playing, press the up or the
down arrow to go to next or the previous selection
on the tape. The tape must have at least three seconds
of silence between each selection for SEEK to work.

When a CD is playing, press the up arrow to go to the
start of the next track. Press the down arrow to go to the
start of the current track if more than eight seconds have
played. If either arrow is held or pressed more than once,
the CD will continue moving backward or forward through
the CD.

Q

VOL

R

(Volume): Press the up or the down arrow

to increase or to decrease the volume.

PLAY: When listening to the radio, press this button to
play a cassette tape or CD. The cassette tape or CD
symbol will appear on the display when a tape or CD is
loaded.

MUTE: Press this button to silence the system. Press it
again, or any other radio button, to turn the sound on.

Radio Reception

AM

The range for most AM stations is greater than for FM,
especially at night. The longer range can cause
station frequencies to interfere with each other. Static
can occur on AM stations caused by things like
storms and power lines. Try reducing the treble to
reduce this noise.

FM Stereo

FM stereo will give the best sound, but FM signals will
reach only about 10 to 40 miles (16 to 65 km). Tall
buildings or hills can interfere with FM signals, causing
the sound to fade in and out.

3-100

XM™ Satellite Radio Service

XM™ Satellite Radio Service gives digital radio
reception from coast to coast. Just as with FM, tall
buildings or hills can interfere with satellite radio signals,
causing the sound to fade in and out. The radio may
display NO SIGNAL to indicate interference.

Care of Your Cassette Tape Player

A tape player that is not cleaned regularly can cause
reduced sound quality, ruined cassettes, or a damaged
mechanism. Cassette tapes should be stored in their
cases away from contaminants, direct sunlight, and
extreme heat. If they are not, they may not operate
properly or may cause failure of the tape player.

The tape player should be cleaned regularly after every
50 hours of use. The radio may display CLEAN
PLAYER to indicate that the tape player has been used
for 50 hours without resetting the tape clean timer. If
this message appears on the display, the cassette tape
player needs to be cleaned. It will still play tapes, but
it should be cleaned as soon as possible to prevent
damage to your tapes and player. If there is a reduction
in sound quality, try a known good cassette to see if
the tape or the tape player is at fault. If this other
cassette has no improvement in sound quality, clean the
tape player.

For best results, use a scrubbing action, non-abrasive
cleaning cassette with pads which scrub the tape
head as the hubs of the cleaner cassette turn. The
recommended cleaning cassette is available through
your dealer.

A non-scrubbing action, wet-type cleaner which uses a
cassette with a fabric belt to clean the tape head
can be used. This type of cleaning cassette will not
eject on its own. A non-scrubbing action cleaner may not
clean as thoroughly as the scrubbing type cleaner.
The use of a non-scrubbing action, dry-type cleaning
cassette is not recommended.

After the player is cleaned, press and hold the eject
button for five seconds to reset the CLEAN PLAYER
indicator. The radio will display CLEANED to show the
indicator was reset.

Cassettes are subject to wear and the sound quality
may degrade over time. Always make sure the cassette
tape is in good condition before the tape player is
serviced.

3-101
