Figure 44

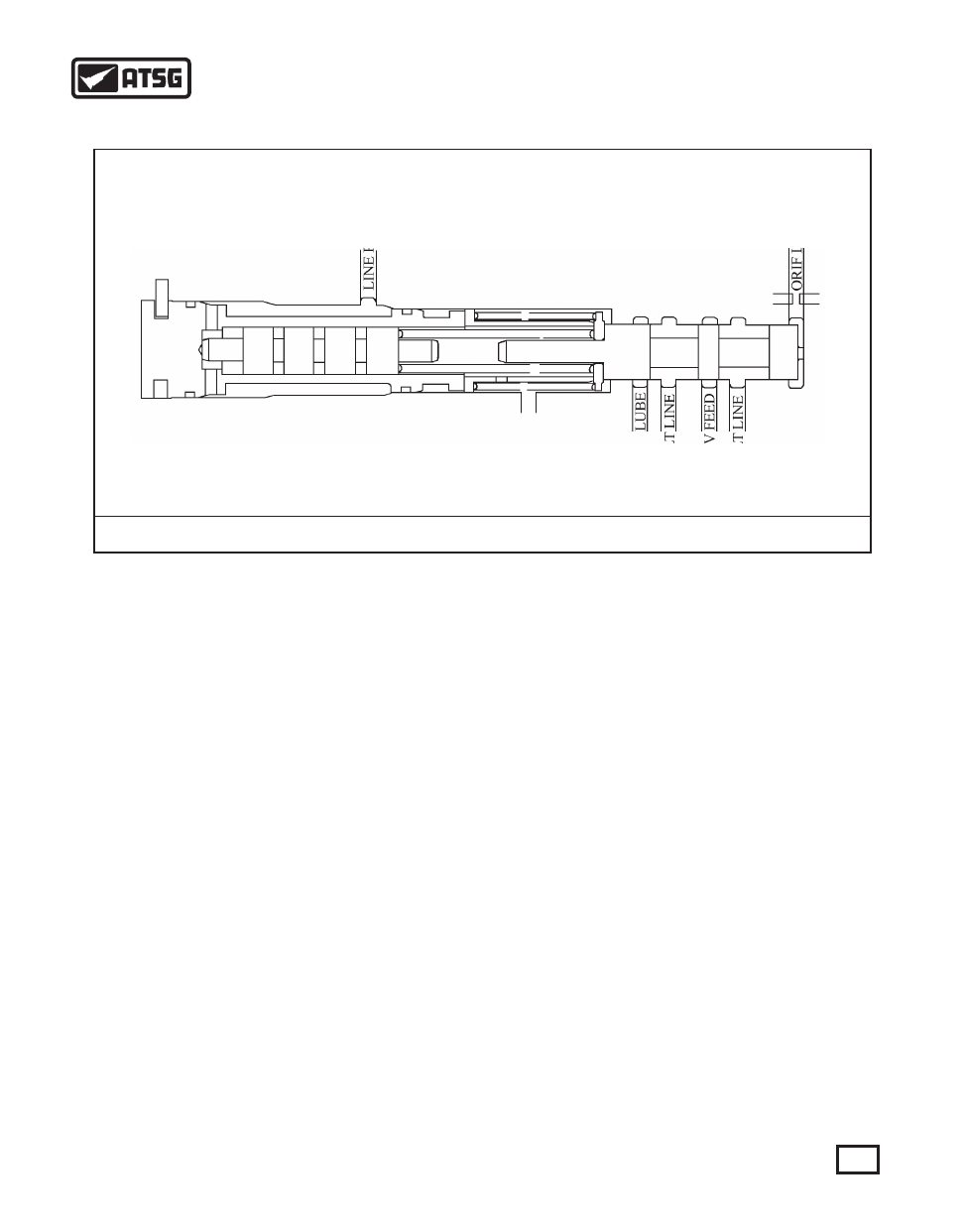

PRESSURE REGULATOR VALVE (1992 2ND DESIGN, 1993 & UP )

LINE PRESS CONT

LUBE

UNFL

T

 LINE

CONV

 FEED

UNFL

T

 LINE

ORIF LINE

EX

The  pressure  regulator  valve  controls  line  pressure  to
provide the correct pressure to apply clutches, supply lube
and apply TCC. The valve exhausts line pressure to the
lube  or  converter  clutch  apply  circuit  to  reduce  line
pressure  to  a  required  operating  pressure.  If  operating
conditions require a higher pressure, as in high load, the
regulator will exhaust less and line pressure will increase.

The  pressure  regulator  contains  the  pressure  regulator
valve, line pressure control plunger, and pressure regulator
spring  which  are  the  main  components  that  control  line
pressure.

On initial start up the pressure regulator is bottomed in the
bore by spring and line pressure control pressure. At this
time  no  pressure  is  being  exhausted  until  orificed  line
pressure increases enough to cause the regulator valve to
move  against  spring  pressure.  As  the  regulator  valve
moves against spring pressure line pressure is exhausted to
lube and converter clutch apply to control pressure.

PRESSURE REGULATOR VALVE 2nd DESIGN

At the same time that line pressure begins to act against
spring pressure, line pressure control from the line actuator
is applied to the line pressure control plunger to increase
force on the regulator valve in the same direction as the
spring.  Line  pressure  is  increased  as  pressure  to  the
pressure control plunger is increased by the line actuator.

When engine rpm is raised and lowered the regulator valve
and  control  plunger  float  back  and  forth  against  spring
pressure and line pressure control as a single unit. As rpm
begins to rise, pump output increases. The resulting line
pressure  increase  acting  on  the  pressure  regulator  valve
forces the valve against spring and line pressure control to
the point where line pressure is exhausted. Line pressure
drops  and  the  spring  and  line  pressure  control  force  the
valve back, blocking off exhaust. During normal operation
the valve continually maintains line pressure by moving
back and forth to exhaust.

31

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

The clutch priority valve prevents two gears from being
applied at the same time. Its main function is to provide a
back-up system in the event of an electrical failure. If a
major electrical failure occurs, the PCM will shut down the
electrical system and the clutch priority valve and manual
valve will provide reverse, manual 2nd (1991 and 1992 1st
design), and manual 4th.
During normal operation in 2nd, 3rd, and 4th, the clutch
priority and 3rd clutch exhaust valves are held to the plug
end of the 3rd exhaust valve by spring and line pressure.
This position allows for normal operation of
clutches by the actuators.

2nd Gear Stuck On:

 If the 2nd actuator electrical circuit

fails "open" causing 2nd clutch to stay applied, the result
will be a 2nd gear start. When a 2nd to 3rd shift is made, the
combined pressure of 2nd and 3rd apply will act on the
priority valve. The valve will move against the spring and
line pressure. 2nd apply pressure will be blocked off, and
2nd clutch will be exhausted. When the transaxle shifts to
4th, the 3rd clutch pressure is exhausted at the 3rd actuator
and 2nd will remain exhausted as 4th clutch pressure is
applied to the end of the 3rd clutch exhaust valve.

3rd Gear Stuck On:

If the 3rd actuator electrical circuit



CLUTCH PRIORITY VALVE

fails "open" causing 3rd clutch to stay applied, the result
will be a 3rd gear start. When 2nd gear is attempted, 2nd
clutch will be exhausted as 2nd and 3rd apply pressures are
applied to the clutch priority valve at the same time.
When vehicle speed reaches the point for a shift to 4th, 4th
apply pressure is applied to the 3rd clutch exhaust valve
which will cause it to move against line pressure toward
the clutch priority valve. 3rd apply pressure is blocked and
3rd clutch is exhausted.

TCC Disable:

Any time the priority valve moves toward

the  plunger  and  a  clutch  is  exhausted, TCC  is  disabled.
Converter feed (TCC apply) oil is valved to TCC disable
causing  equal  pressure  on  both  sides  of  the  torque
converter clutch which results in clutch release.

Hydraulic  Back-up:

  During  major  electrical  system

failures  the  PCM  will  shut  down,  opening  all  actuators
electrically  (On  hydraulically).  During  system  failures
back-up is provided by the manual valve supplying 2nd
apply  oil  in  D2  and  3rd/4th  oil  in  D3  and  D4.  When  a
manual D2 to D3/D4 shift is made the 3rd clutch exhaust
and  the  clutch  priority  valves  are  moved  toward  the
plunger by 4th clutch pressure. As the valves are moved
2nd and 3rd apply pressures are blocked and 2nd and 3rd
clutches are exhausted.

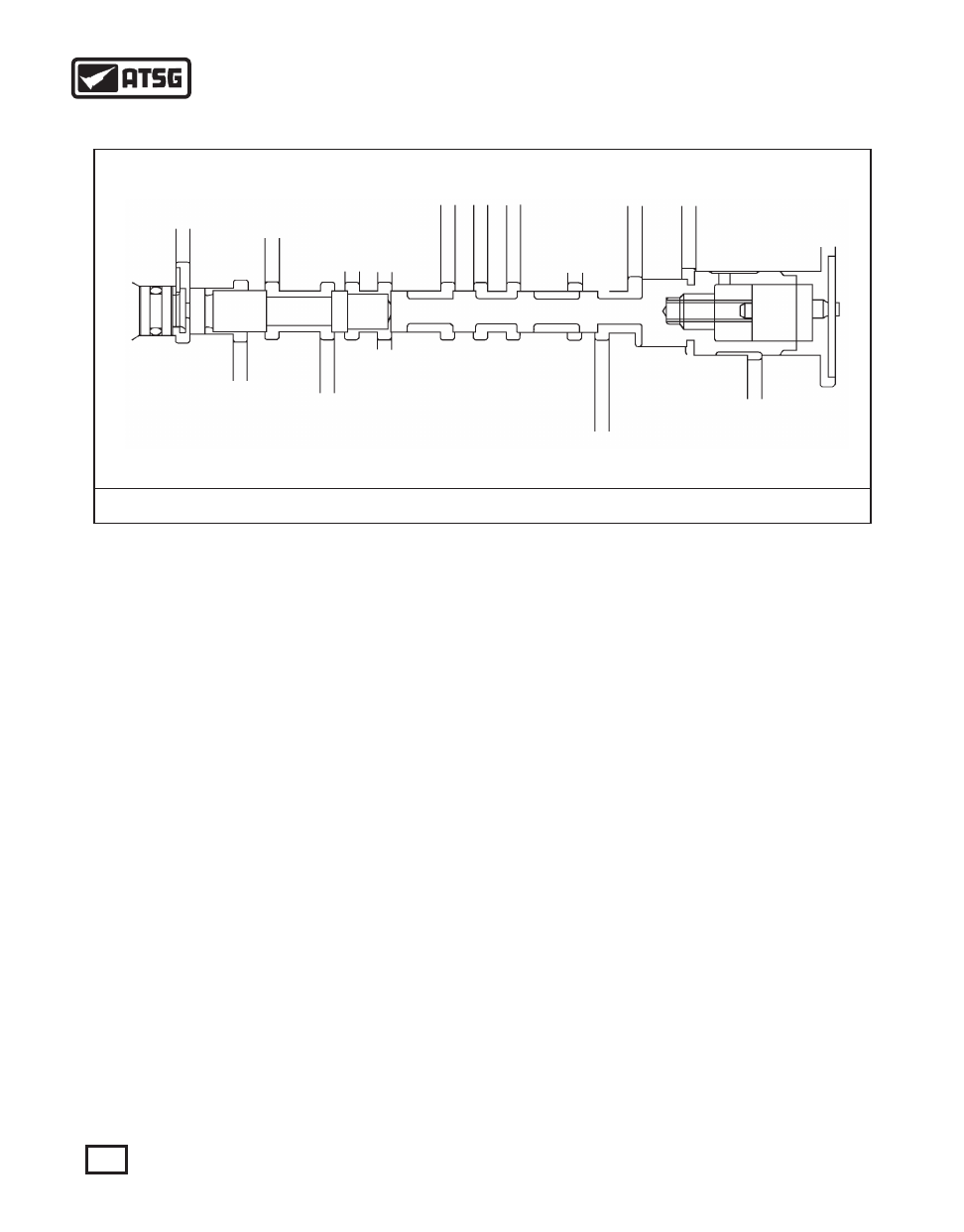

CLUTCH PRIORITY VALVE

4TH

3RD

LINE

3RD CL

EX

EX

CONV

 FEED

TCC DISABLE

TCC REL

EX

3RD

LINE

2ND & REV

 CL

2ND & REV

Figure 45

32

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

Figure 46

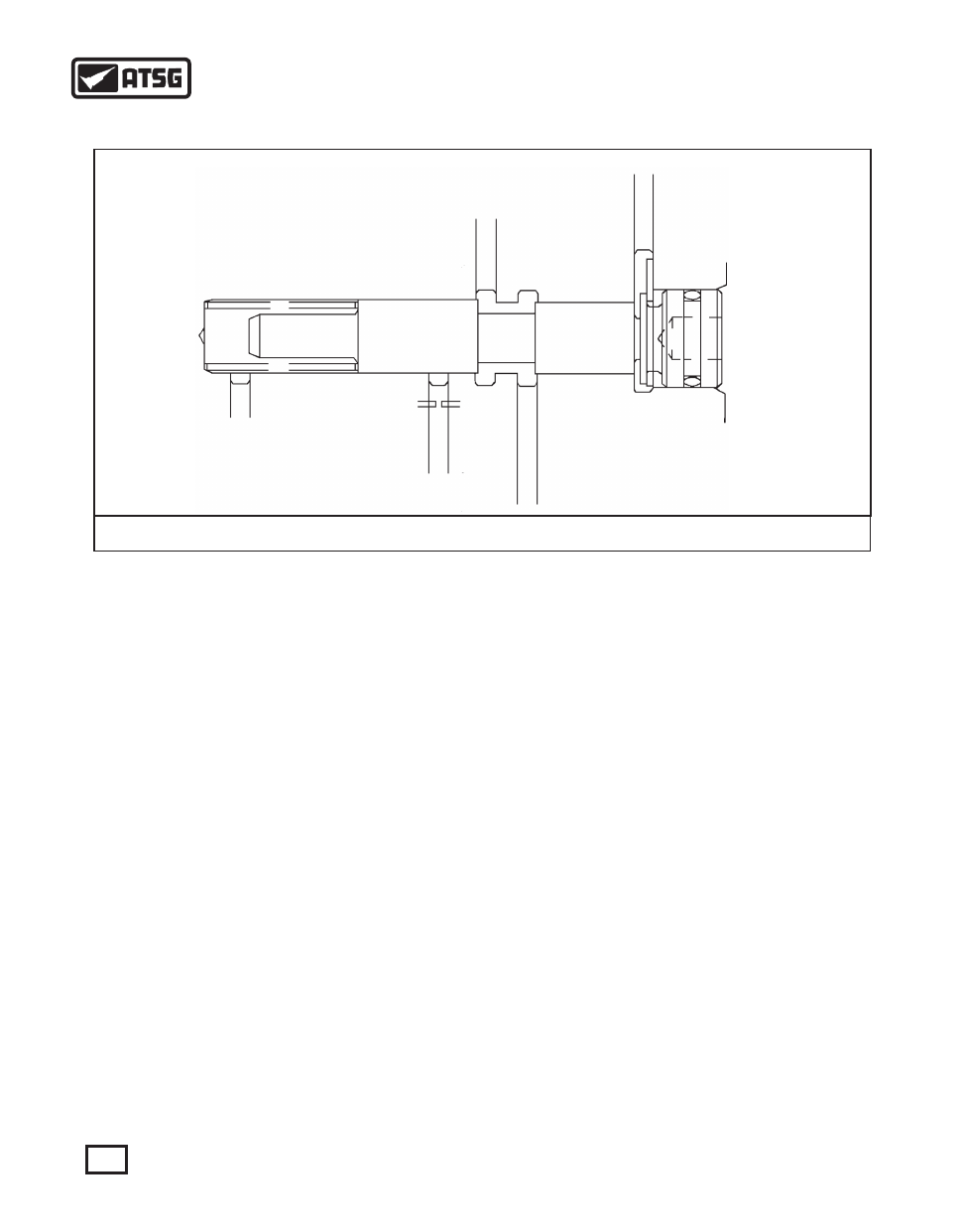

TCC ENABLE VALVE (1991 AND 1992 1ST DESIGN)

3RD CL

2ND & REV

 CL

CONV

 CL

 REL

4TH CL

LINE BOOST

LINE

EX

CONV

 FD

TCC REL

In P, R, N, and 1st, the TCC enable valve is moved away
from  the  TCC  enable  sleeve  by  line  pressure.  TCC  is
disabled  as  converter  feed  (TCC  apply)  pressure  is
channeled to TCC release. TCC release is directed through
the clutch priority valve and directed to the release side of
the torque converter clutch allowing equal pressure to be
applied  to  both  sides  of  the  clutch  causing  the  clutch  to
release.

When the transaxle shifts to 2nd, 2nd pressure at the TCC
enable valve causes the valve to move toward the sleeve
blocking  off  the  converter  feed  and  connecting  the
converter clutch release to the TCC release. When these
passages are connected, TCC release is controlled by the
TCC actuator.

When the TCC actuator is de-energized, oil flows from the
actuator through the converter clutch release passage to the
TCC enable valve. The oil flows through the valve to TCC
release.  TCC  release  flows  through  the  clutch  priority
valve to TCC disable and applies pressure to the release
side of the torque converter clutch.

TCC ENABLE VALVE

To  apply  TCC  the  actuator  is  energized  and  oil  flow  to
converter clutch release is blocked and the release circuit is
exhausted  at  the  actuator.  When  the  release  circuit  is
exhausted, pressure is only applied to the apply side of the
torque converter clutch and the clutch is applied in 2nd, 3rd
or 4th.

In manual 2nd and reverse, line boost pressure is directed
to the TCC disable valve causing the valve to move to the
bottom of the bore, connecting converter feed (apply) to
TCC release to disable TCC in manual 2nd and reverse.

NOTE:  This  valve  is  not  used  in  1992  2nd  design  and
1993 and 1994 model year vehicles.

33

AUTOMATIC TRANSMISSION SERVICE GROUP

Technical Service Information

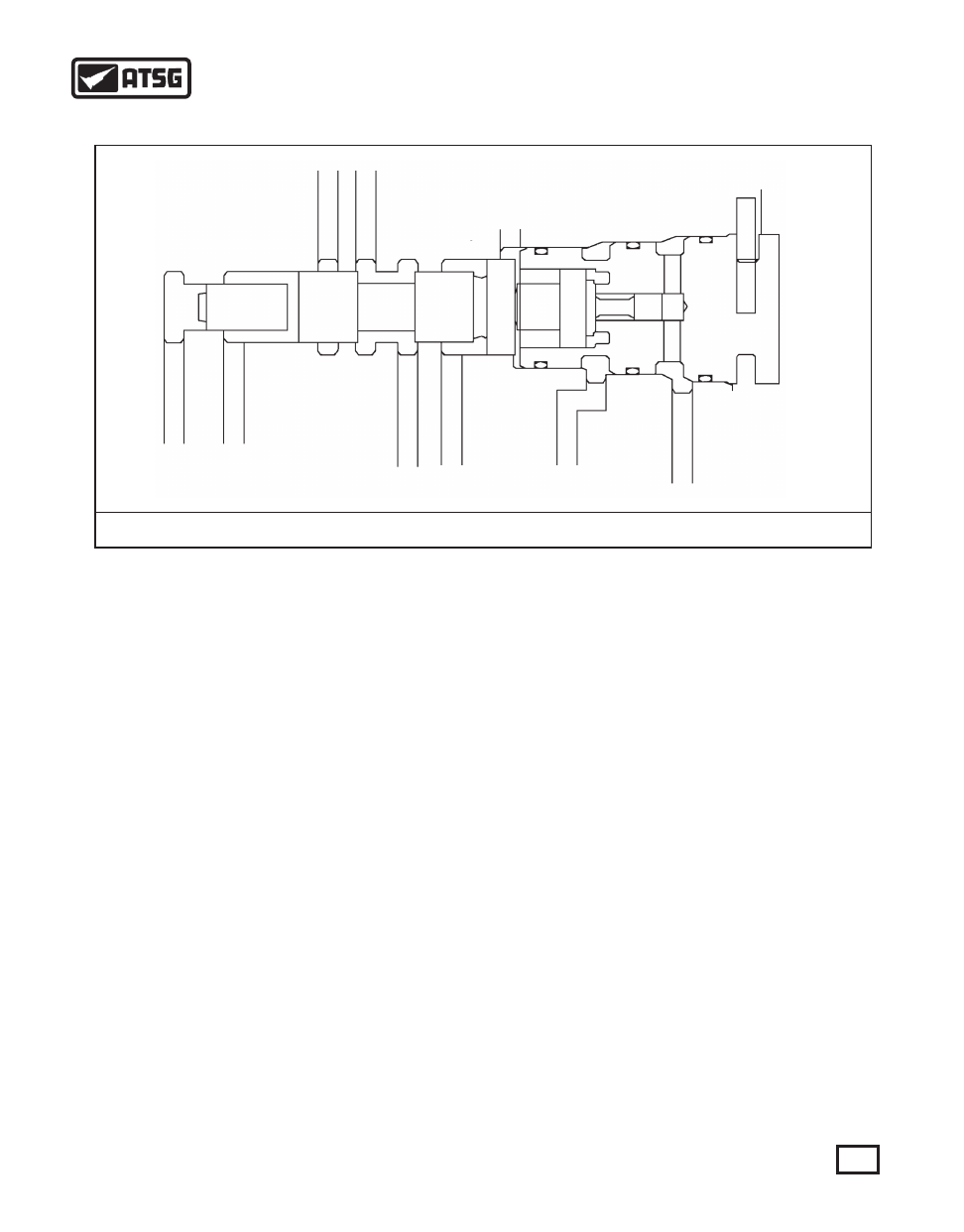

ACTUATOR FEED MODE VALVE (1991 AND 1992 1ST DESIGN)

ACTUATOR FEED MODE VALVE

Figure 47

3 & 4

3 & 4

1ST

 CL

CONV

 CL

 REL

3 & 4

ACT

The actuator feed mode valve provides oil to 4th gear for a
manual 2-4 shift in back-up or limp mode. When in back-
up,  power  is  cut  from  the  TCC  actuator  circuit  and  oil
pressure is applied to TCC or converter release. The TCC
release oil applied to the mode valve causes the valve to
move against the spring. As the valve moves against the
spring it cuts the 1st clutch feed to the 3rd and 4th actuators
and feeds the circuit with 3 & 4 oil from the manual valve.

NOTE:  This  valve  is  not  used  in  1992  2nd  design  and
1993 and 1994 model year vehicles.
