Автомобили BAW. Руководство - часть 47

Мост передний






No.

Part No.

Part/assy. title

Кол-во

BJ1044

BJ1065

1

YF30BQ41-00011

Передний мост (балка)

1

-

YF30BQ42-00011

Передний мост (балка)

-

1

2

YF30BQ41-01021

Шкворень

2

2

3

YF30BQ41-01015

Поворотный кулак левый

1

1

4

YF30BQ41-01025

Поворотный кулак правый

1

1

5

YF30BQ41-01022-01024

Регулировочная шайба

2

2

6

Q700B01

Пресс-масленка

4

4

7

409906K

Подшипник опорный

2

2

8

YF30BQ41-01031

Палец стопорный

2

2

9

Q340B10

Гайка

2

2

10

Q40310

Шайба пружинная

2

2

11

Q40110

Шайба

2

2

12

YF30BQ41-01026

Болт

2

2

13

Q341B12

Гайка

2

2

14

YF30BQ41-01027

Крышка шкворня верхняя

2

2

15

Q150B1016

Болт

2

2

16

Q40110

Шайба

2

2

17

YF30BQ41-01037

Крышка шкворня нижняя

2

2

18

YF30BQ41-01038

Кольцо уплотнительное

2

2

19

YF30BQ41-01041

Рычаг левый

1

1

20

YF30BQ41-01042

Рычаг правый

1

1

21

YF30BQ41-01049

Гайка

2

2

22

YF30BQ41-03050

Тяга рулевая поперечная(L = 1255)

1

-

YF30BQ42-03050

Тяга рулевая поперечная (L = 1335)

-

1

23

Q5004028

Шплинт

2

2

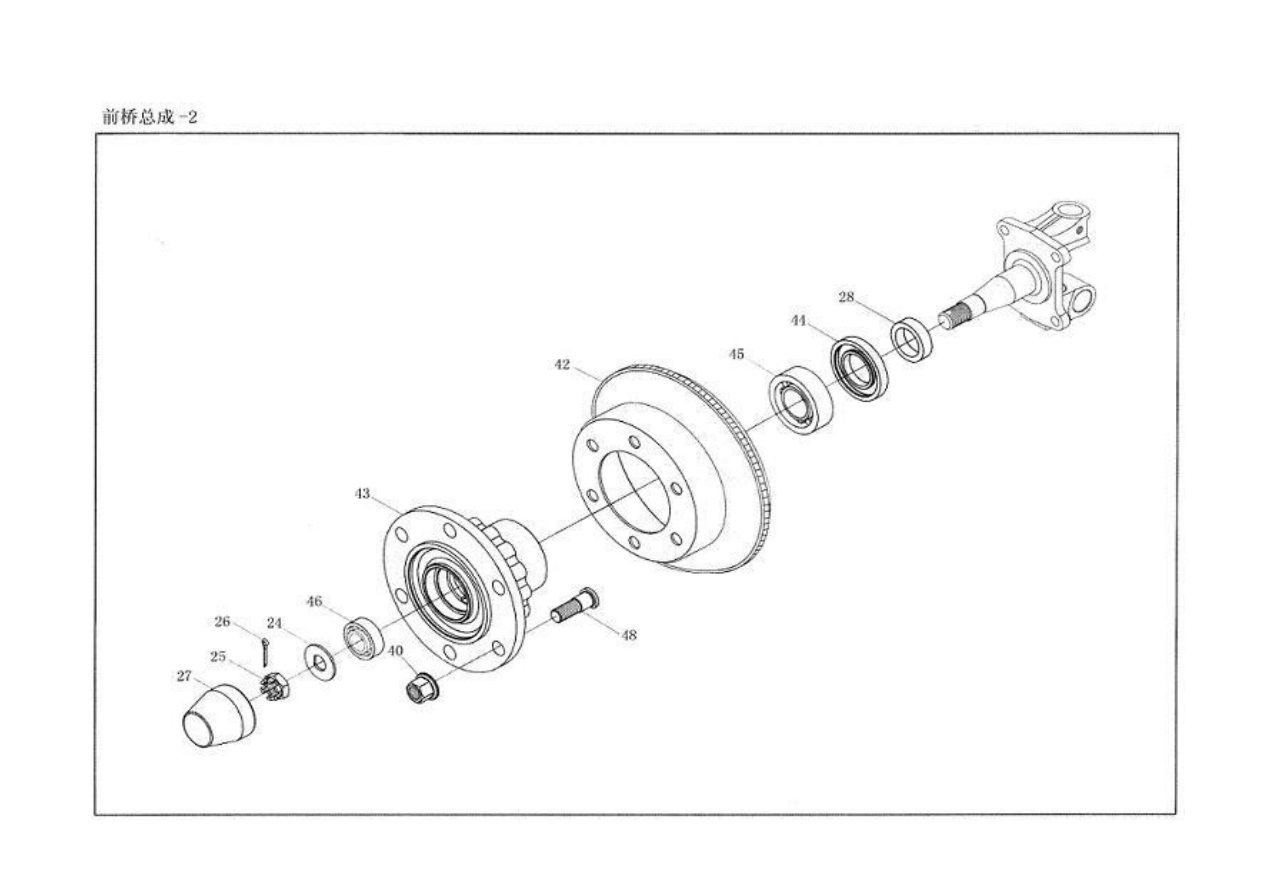

Ступица и тормозной диск



Ступица и тормозной диск



No.

Номер детали



Наименование детали

Кол-во

BJ1044

BJ1065

24  YF30BQ41-01058

Шайба упорная

2

2

25  YF30BQ41-01061

Гайка

2

2

26  Q5005045

Шплинт

2

2

27  YF30BQ41-03061A  Крышка ступицы

2

2

28  YF30BQ41-03076

 Втулка манжеты

2

2

40

Q30325

Гайка переднего колеса левая

5

-

Q30320

Гайка переднего колеса левая

-

6

Q30225

Гайка переднего колеса правая

5

-

Q30220

Гайка переднего колеса правая

-

6







Исп. Царапкин В.М.







42

35AD04C-01075

Тормозной диск

2

-

35AD04A01075

Тормозной диск

-

2

43

YF30BQ41-03015

Ступица передняя

2

-

YF30BQ42-03015

Ступица передняя

-

2

44

3003310-N

Сальник ступицы

2

2

45

32210(7510E)

Подшипник внутренний

2

2

46

32207(7507E)

Подшипник наружный

2

2

48

YF30BQ41-03051

Болт переднего колеса левый

5

-

YF30BQ42-03051

Болт переднего колеса левый

-

6

YF30BQ41-03052

Болт переднего колеса правый

5

-

YF30BQ42-03052

Болт переднего колеса правый

-

6

Справочные данные

по проведению регулировок клапанов и проверке ТНВД





ВНИМАНИЕ: нарушение пломб ТНВД в гарантийный период приводит к

снятию автомобиля с гарантии.


1.  Порядок работы цилиндров: 1-3-4-2.
2.  Порядок регулировки клапанов: поршень первого цилиндра вывести в

положение ВМТ (см. отметки на шкиве коленчатого вала), затем провести
регулировку 1,2,3,6 клапанов.

3.  Сделать один оборот коленчатого вала (шкив установить на метку), затем

провести регулировку 4,5,7,8 клапанов.

4.  Зазор измеряется между клапаном и коромыслом и должен быть: для впускных

клапанов 0,3-0,35 мм, для выпускных – 0,35-0,4 мм.

5.  Давление впрыска форсунки - 240±5 кгс/см

2

.

6.  Диаметр плунжера ТНВД – 9; 9,5 мм
7.  Номинальная подача топлива - 30/1600 мл/400 об/мин.
8.  Максимальная подача топлива – 28,4/1100 мл/400 об/мин.
9.  Пусковая подача топлива - 37~43/150 мл/400 об/мин.
10. Топливоподача при оборотах холостого хода - 2~3/350 мл/200 об/мин.
11. Угол начала подачи топлива - 14±2

0

 до ВМТ.


Нач. сервисного отдела









Немов А. Ф.
